Часовня Pineville Chapel, "Бумажное Моделирование" №265

[anonym_DGzZrx8hTRON]

Представляю вниманию форумчан сборочный отчет по модели часовни Pineville Chapel, "Бумажное моделирование" №265, масштаб 1:150, разработчик - Александр Кустов. Собирать ее начал сразу после получения журнала, а закончил 31 декабря  :)

Немного истории для начала.

Часовня была построена в 1810 году в городке Пайнвилль, штат Южная каролина. Само поселение постепенно формировалось, начиная с 1791 года, благодаря семьям плантаторов, приезжавших сюда в летние месяцы.  К 1810 году помимо часовни были построены библиотека, школа, зал для танцев. Поселение пользовалось большой популярностью вплоть до 1830-х годов, когда из-за эпидемий лихорадки люди постепенно покидать общину.
Позднее часть жителей вернулась в родные места, но былой популярности уже не было. Сильно пострадал городок в ходе Гражданской войны, когда в начале 1865 года многие дома были сожжены дотла.
На сегодняшний день часовня является частью Национального исторического района Пайнвилль, в 1992 году она была включена в Национальный реестр исторических мест.

Собирать старался по нумерации деталей, внося небольшие доработки и делая отступления от инструкции для большего, на мой взгляд, удобства работы.

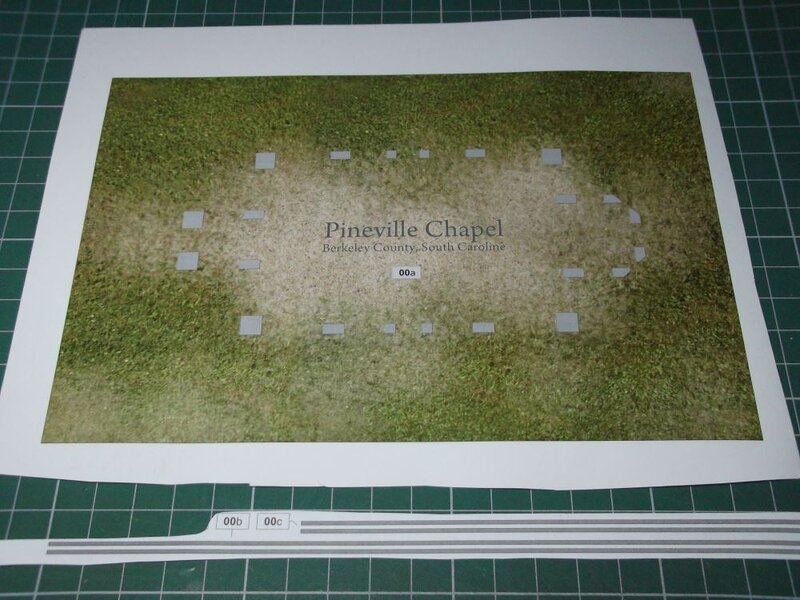

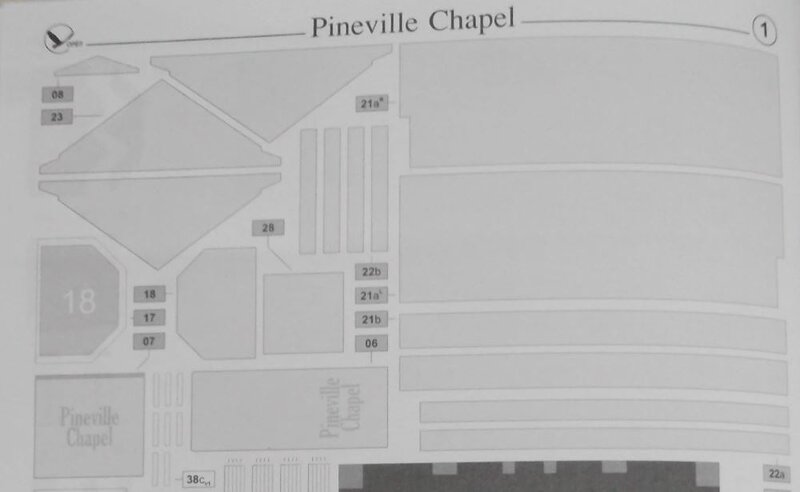

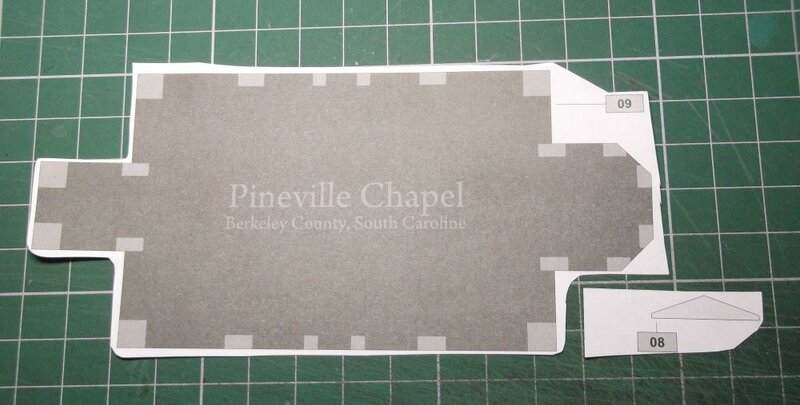

Начало традиционно, площадка-основа, 1мм картон

Скрытый текст

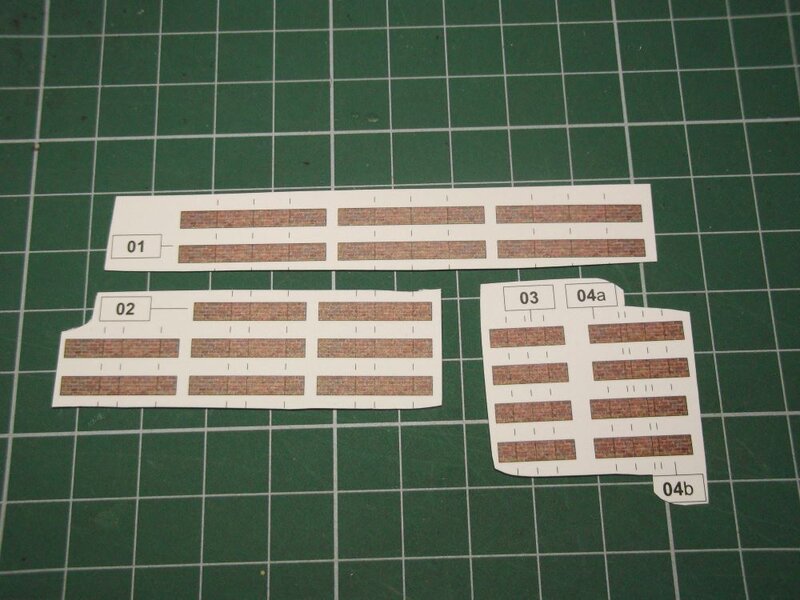

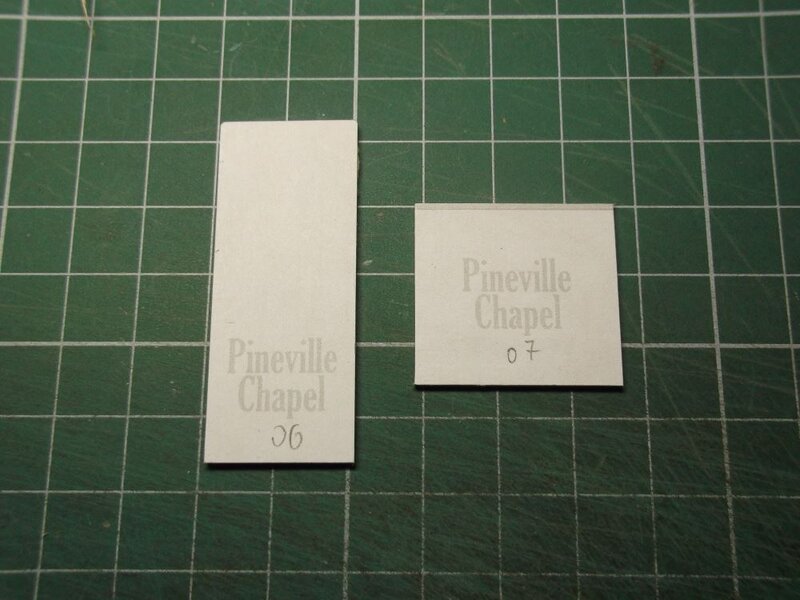

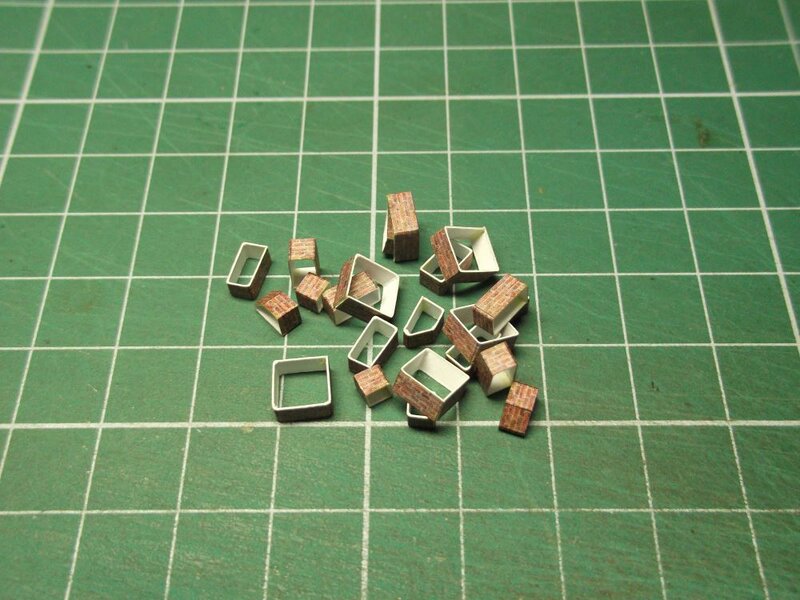

Дальше - блоки-основания, на которых установлено само строение



Скрытый текст

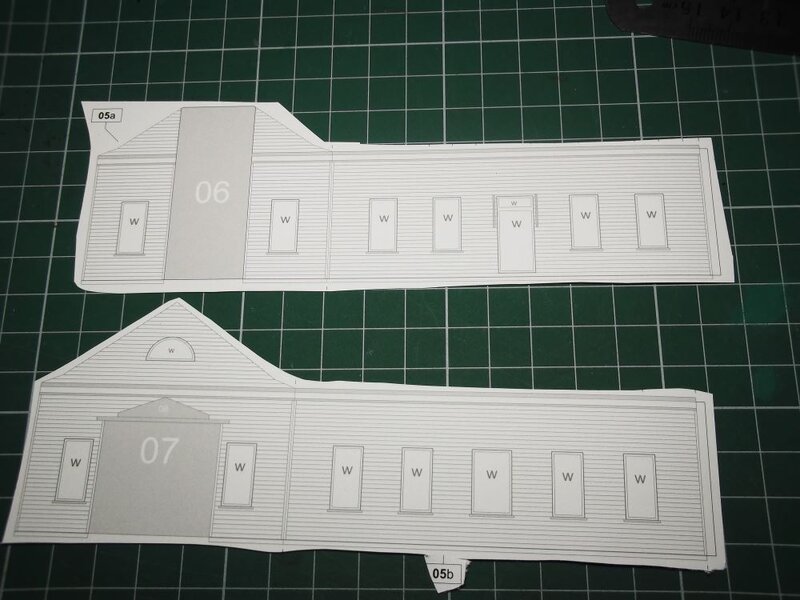

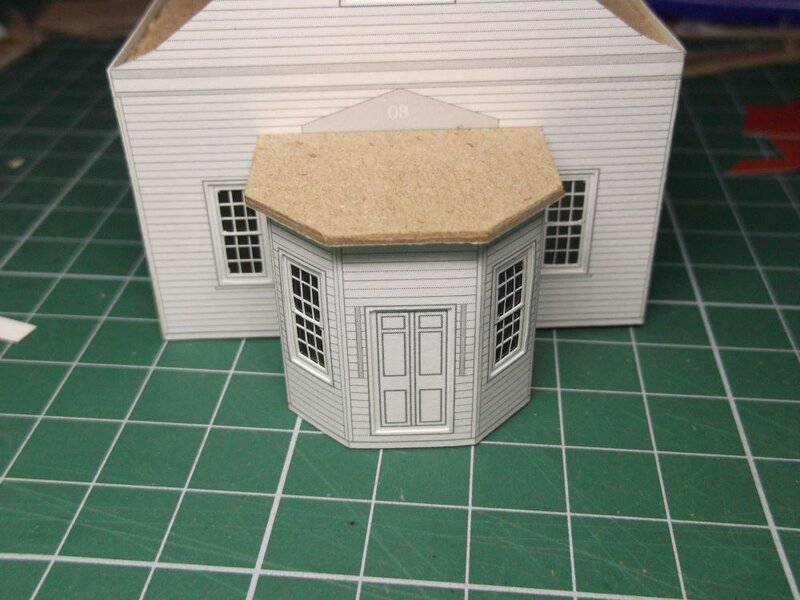

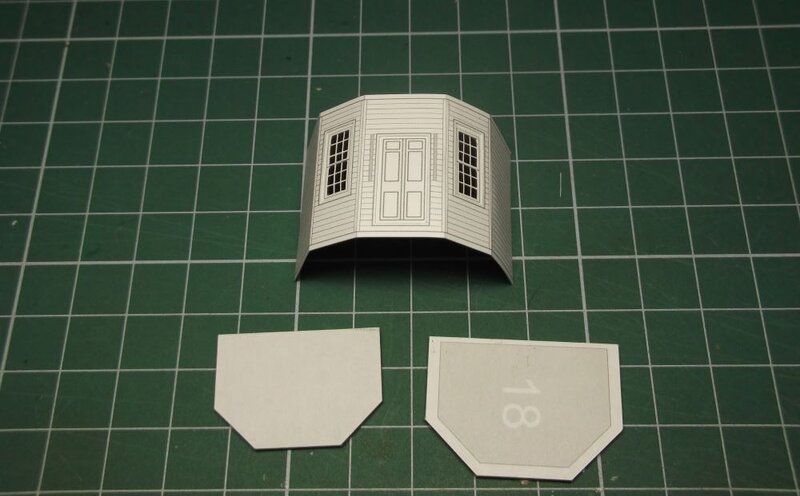

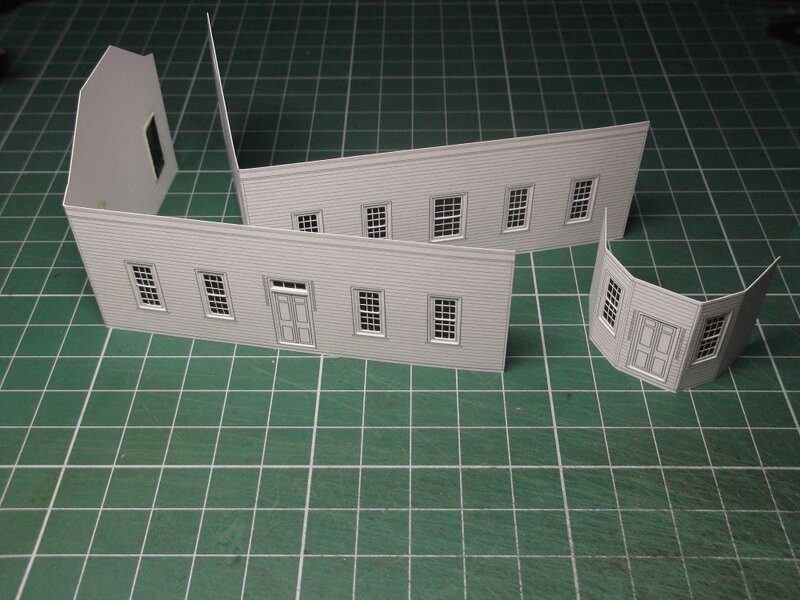

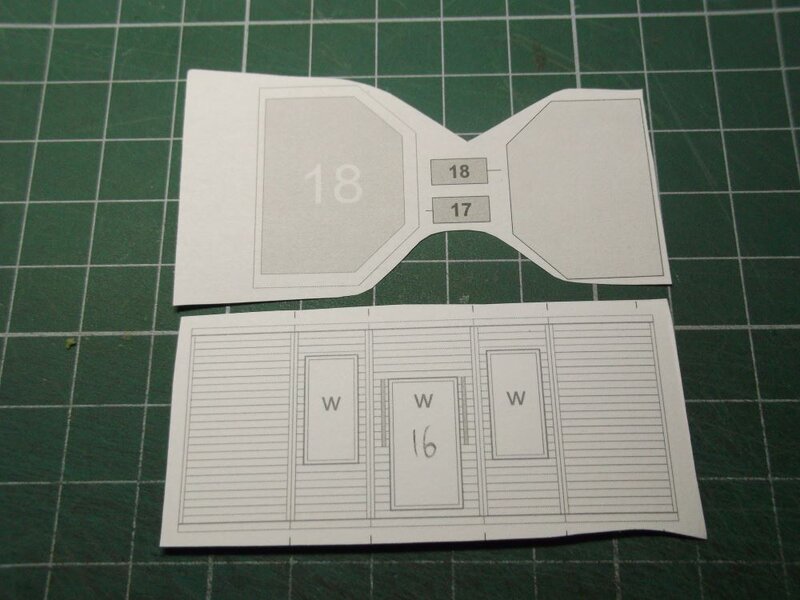

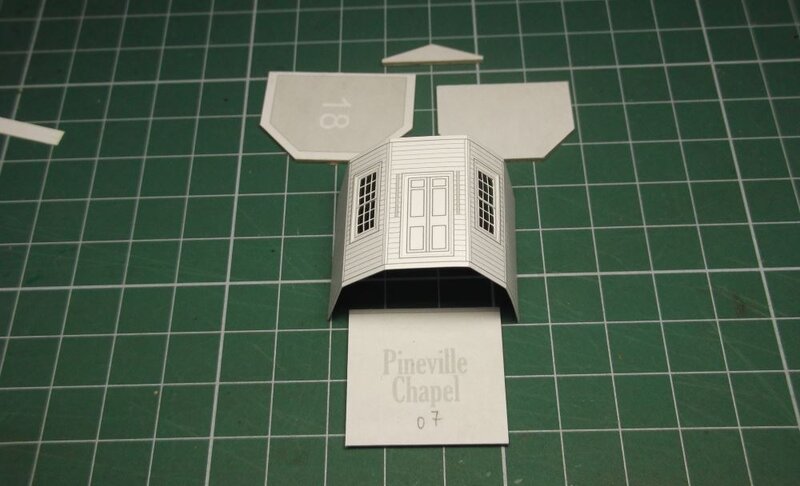

Следующий шаг - стены, каркасы пристроек и нижняя часть



Скрытый текст

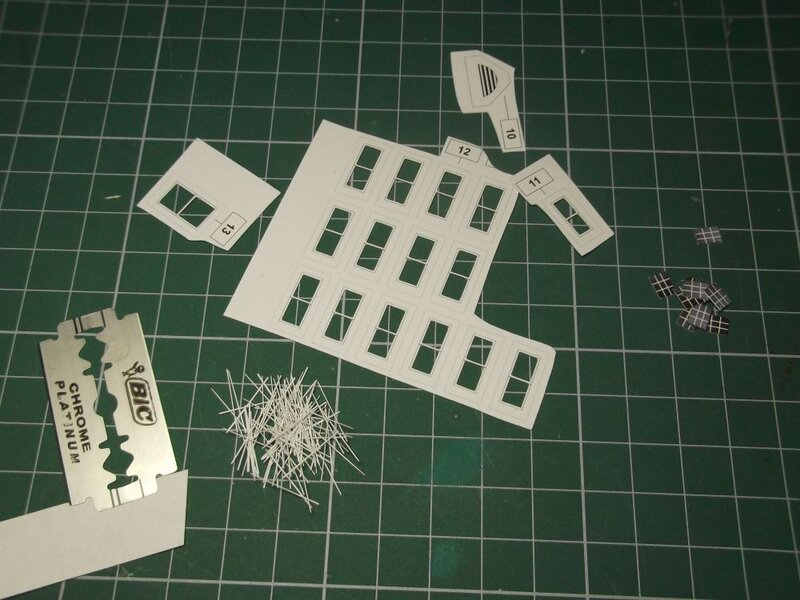

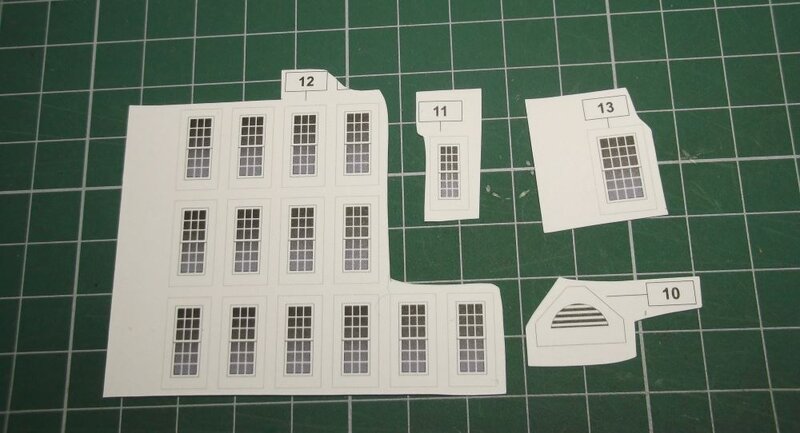

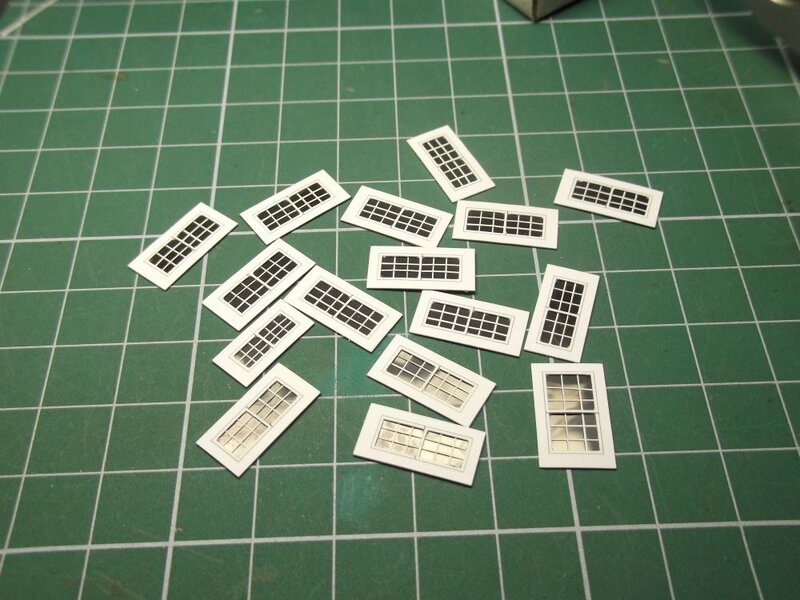

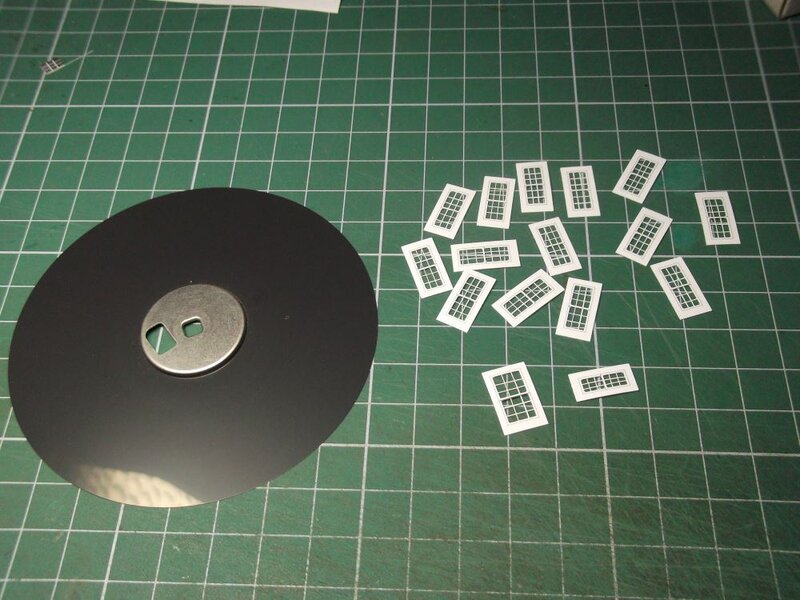

Окна, естественно я над ними еще поработал, сымитировав стекла дискетной пленкой, а рамы - тонкими полосками бумаги. Результат мне понравился  :)



Скрытый текст

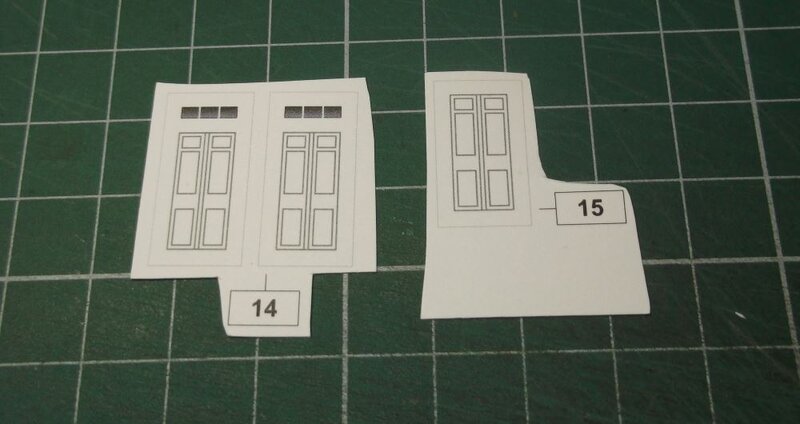

Двери были доработаны аналогичн7о - прорезаны окошки в верхней части



Скрытый текст

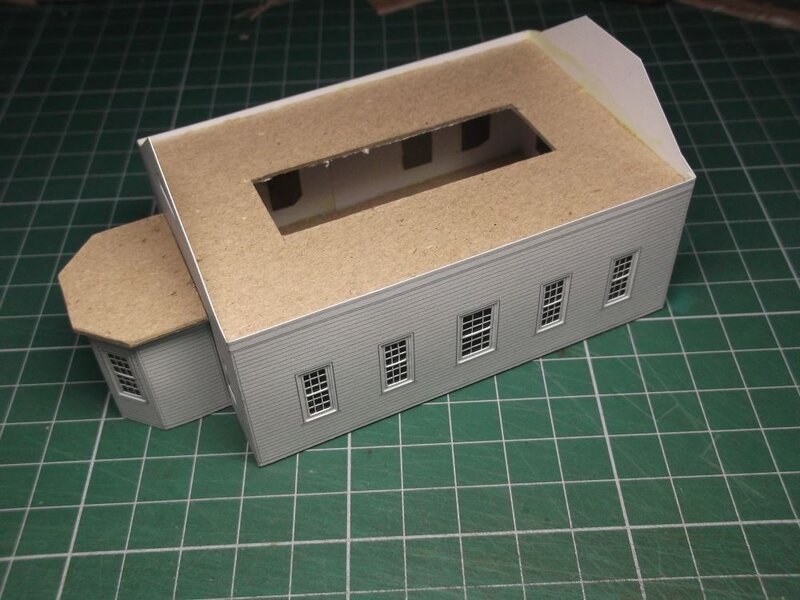

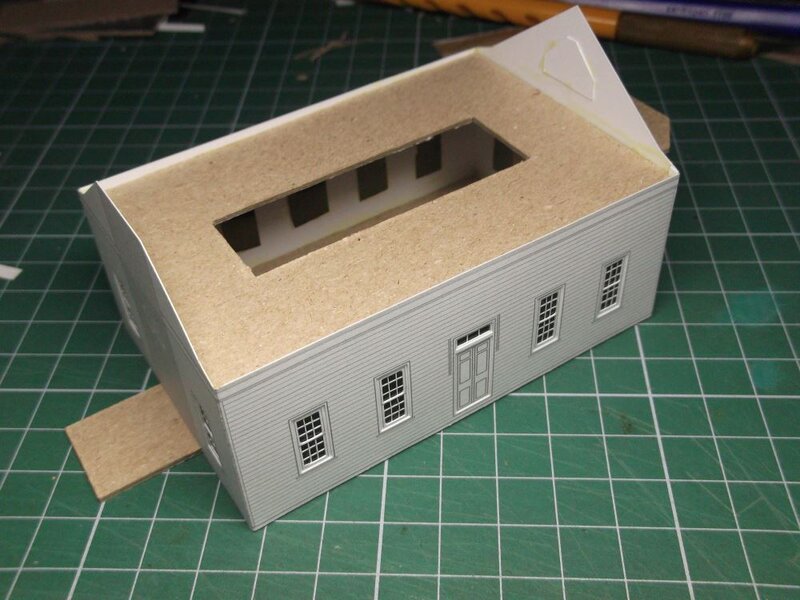

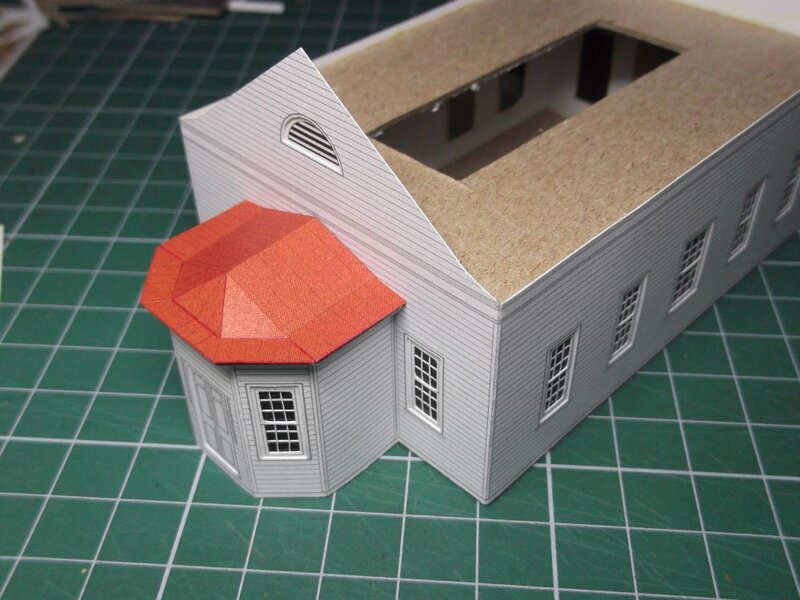

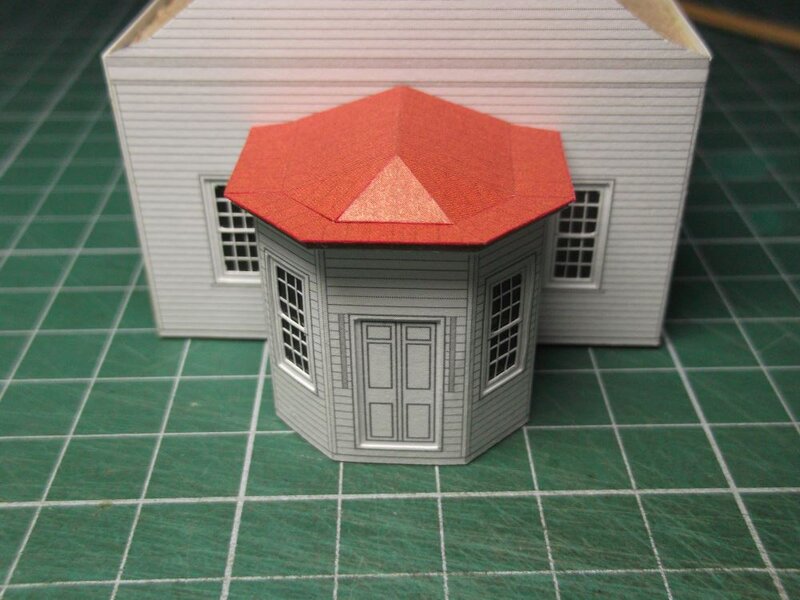

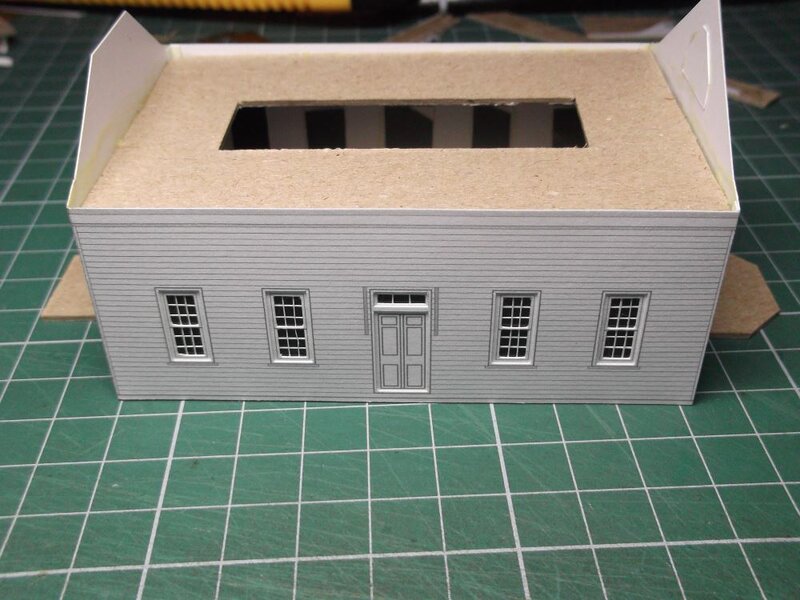

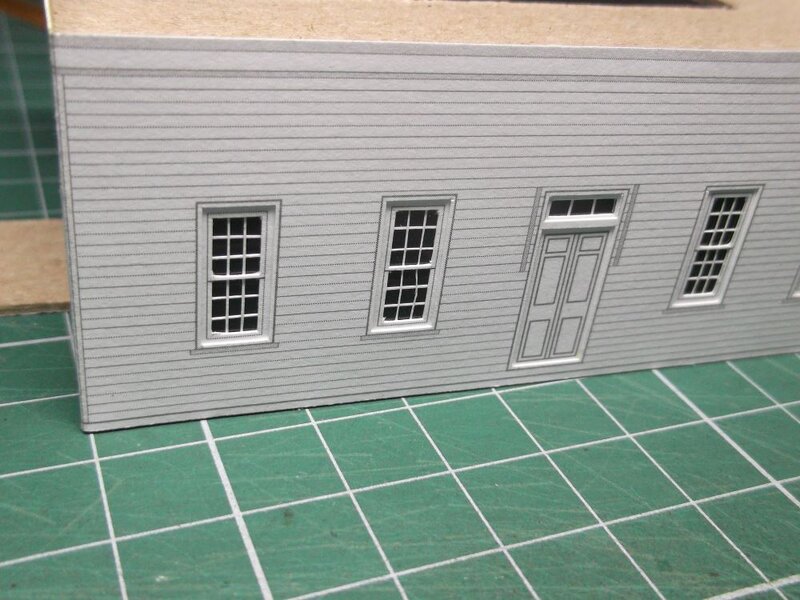

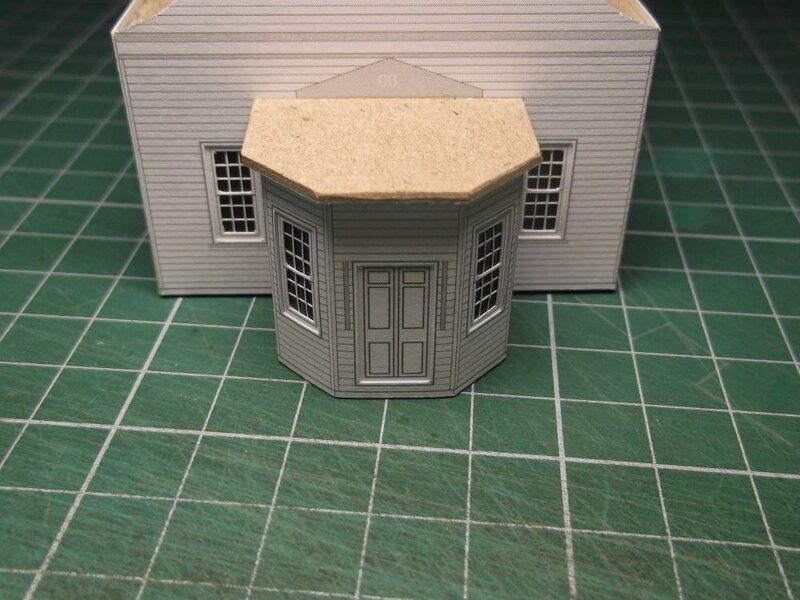

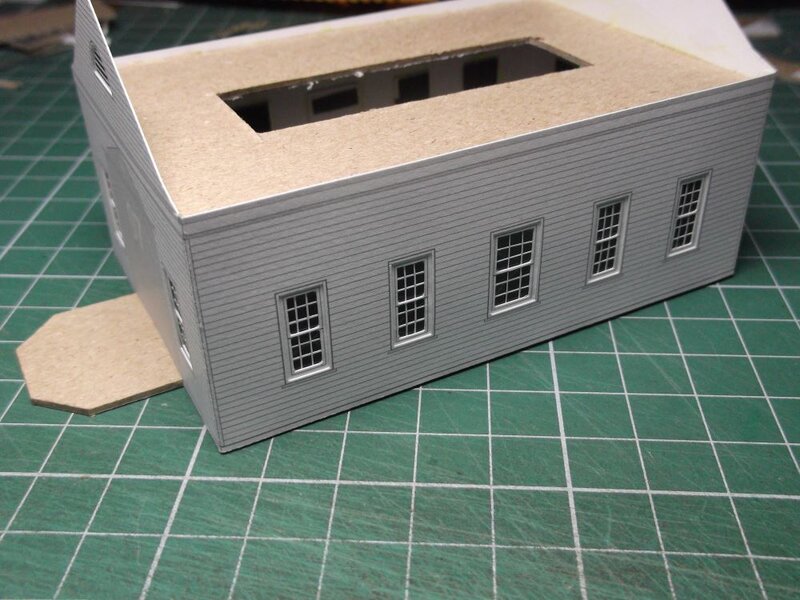

После этого можно было вклеивать окна и двери на места и собирать единую корбочатую конструкцию. Здесь я отступил от схемы сборки и в нижней детали каркаса №09 прорезал отверстие для удобства работы (можно было не бояться в дальнейшем за сохранность исходного чисто-белого цвета стен  :)  ), а сверху добавил от себя такую же деталь для придания жесткости всей коробке. Это повлекло за собой изменение в установке крыши, но я посчитал, что прочность важнее  :)



Скрытый текст

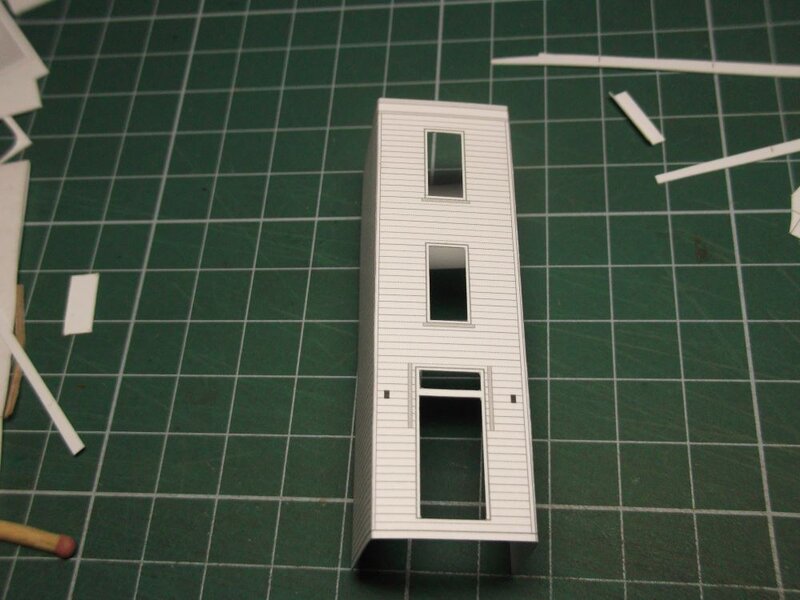

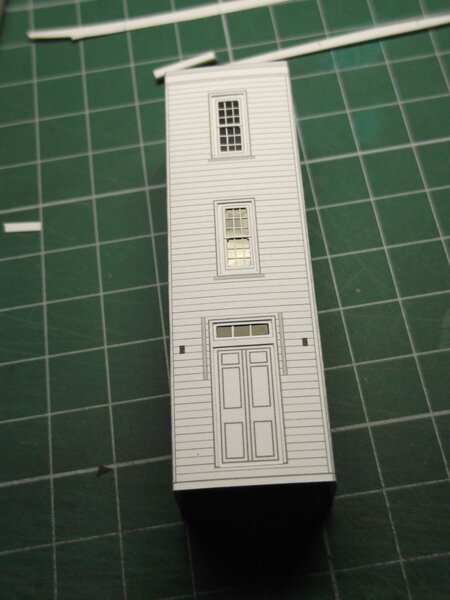

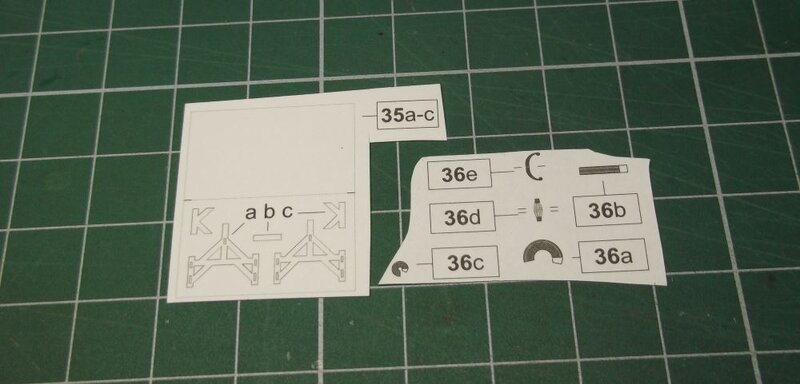

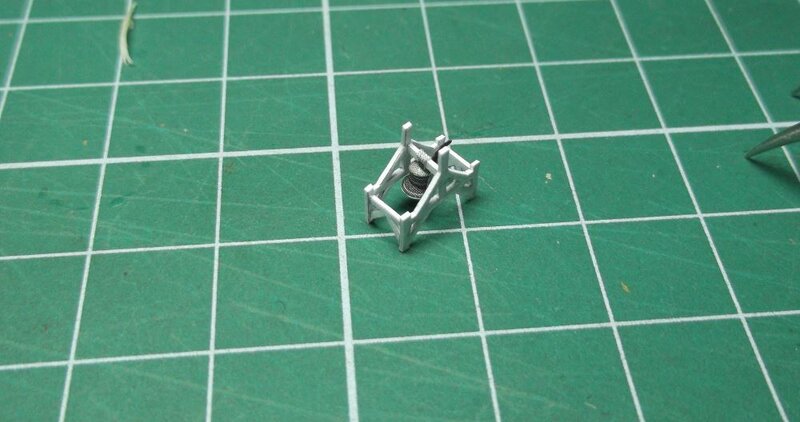

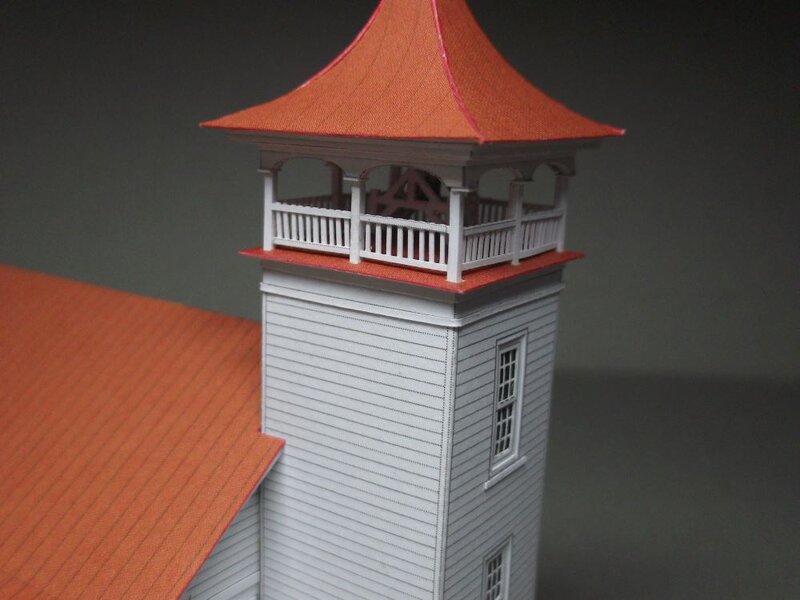

Следующий этап сборки - колокольня.



Скрытый текст

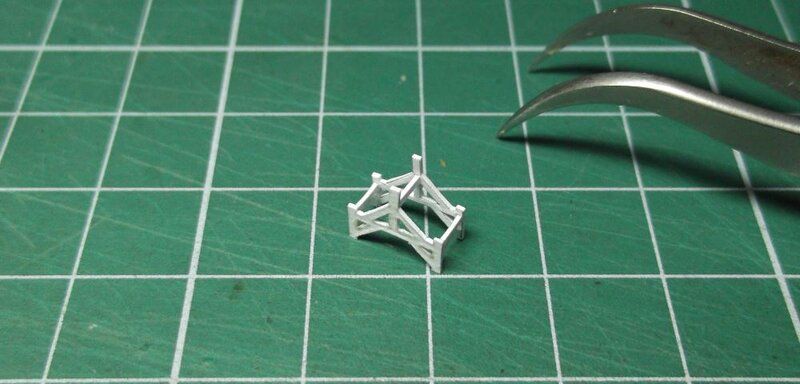

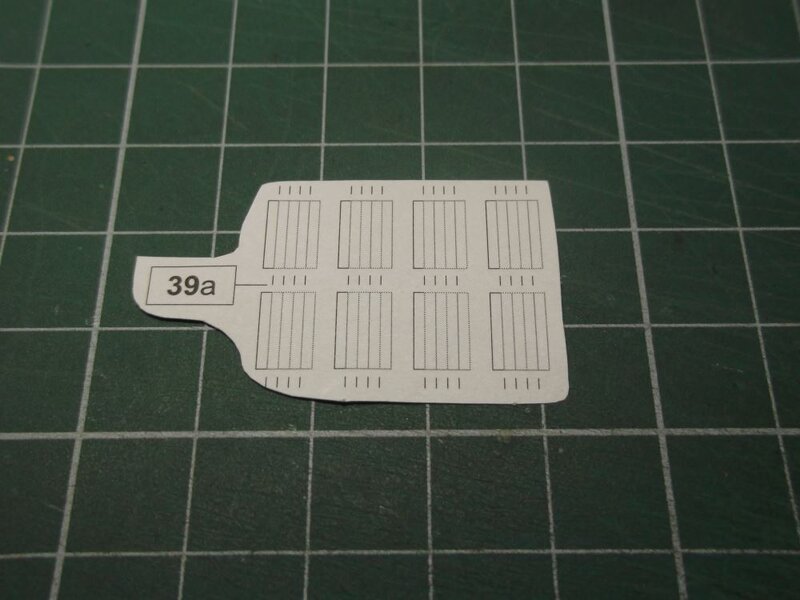

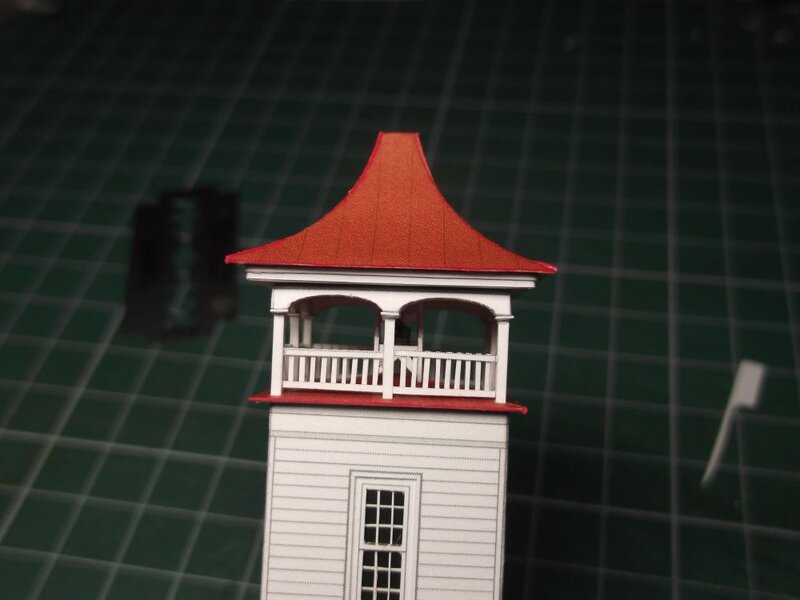

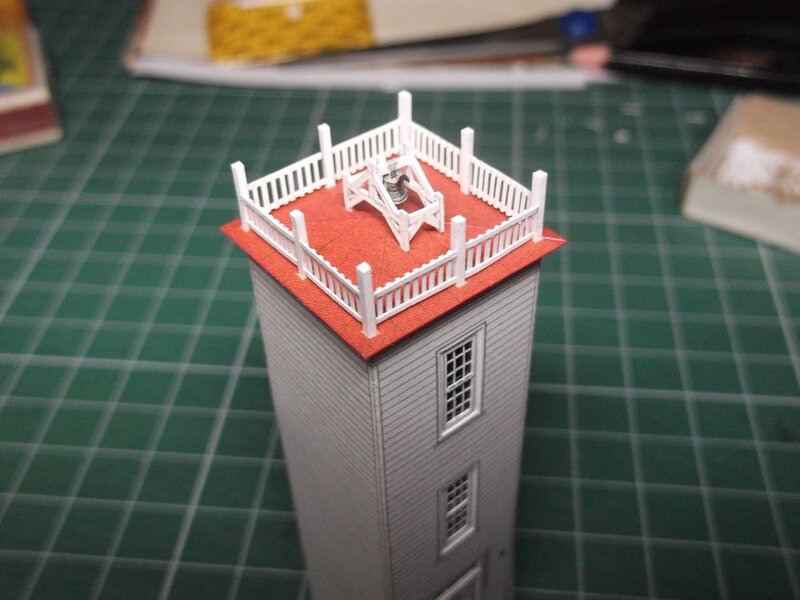

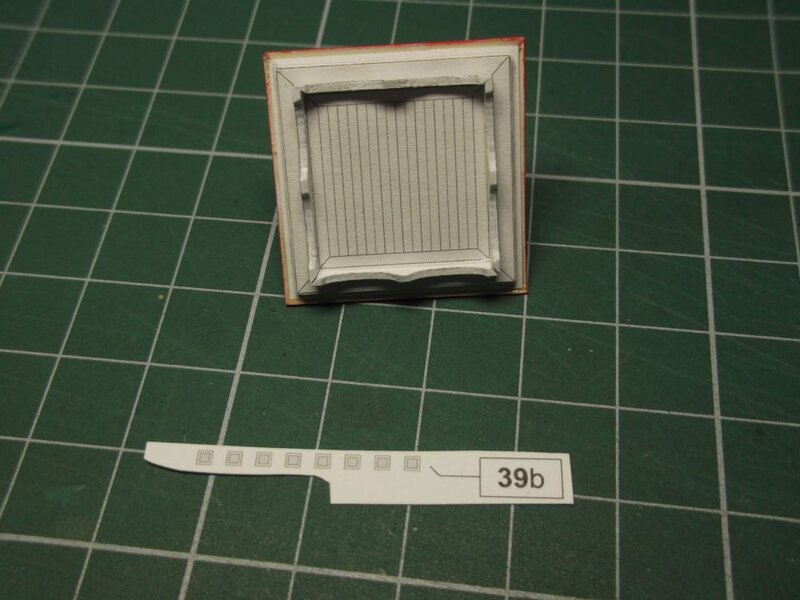

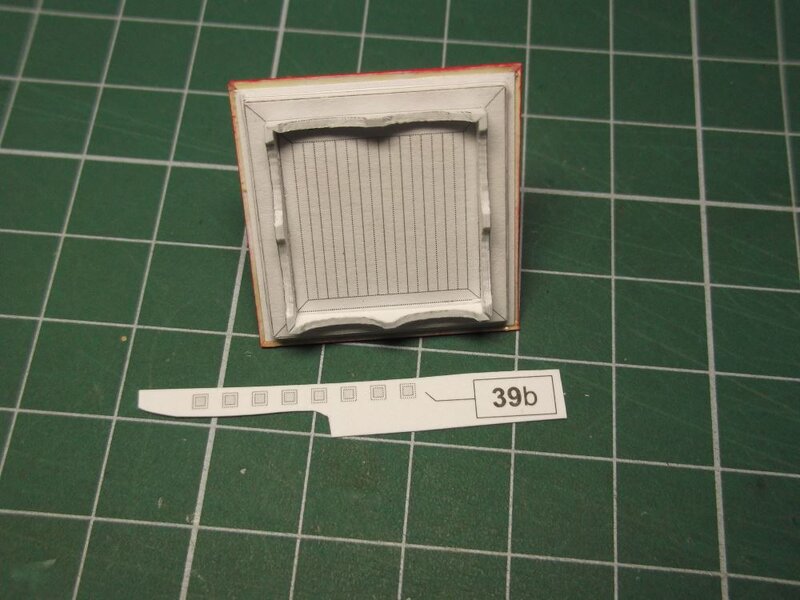

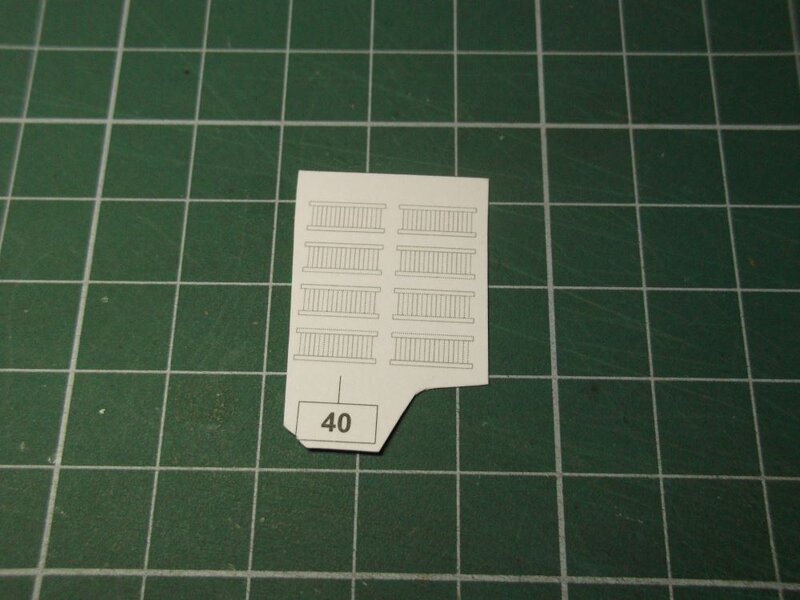

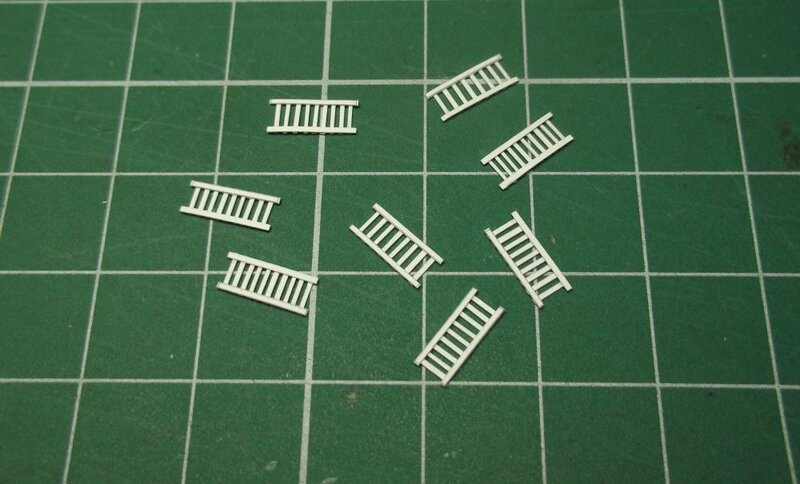

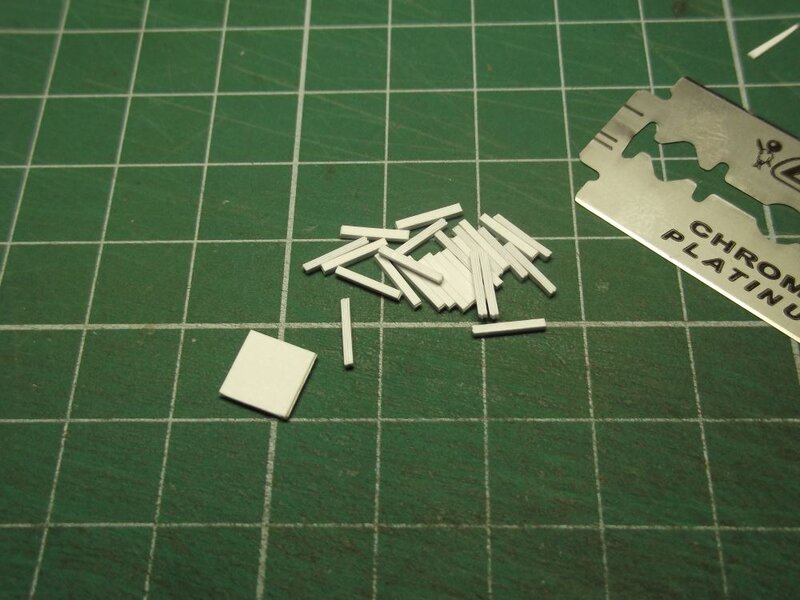

Что здесь доработал. Первое - столбики ограждения площадки с колоколом. Попробовал собрать столбик из деталей 39а, но, несмотря на тонкую бумагу, аккуратно у меня это не получилось. Тогда я склеил в три слоя полоски ватмана из этого журнала и  нарезал столбики острым лезвием. Получилось намного лучше, стыки слоев вообще не видны.



Скрытый текст

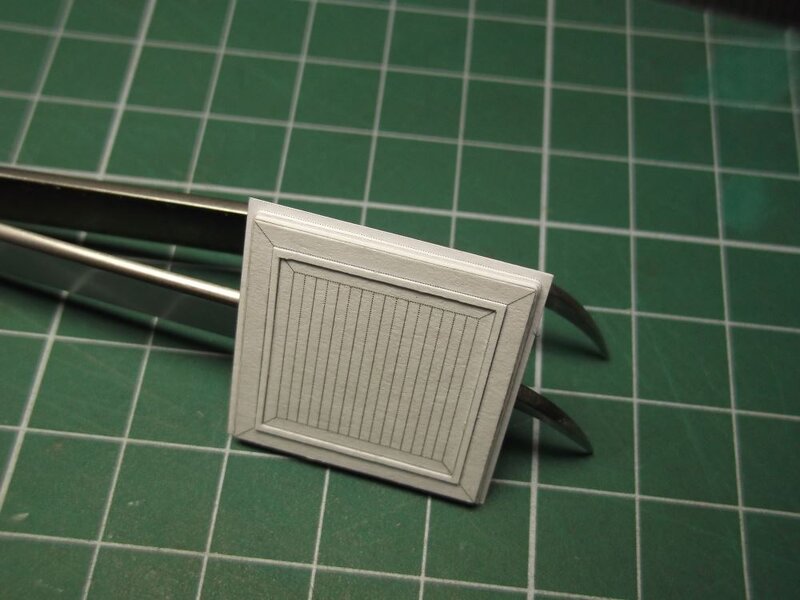

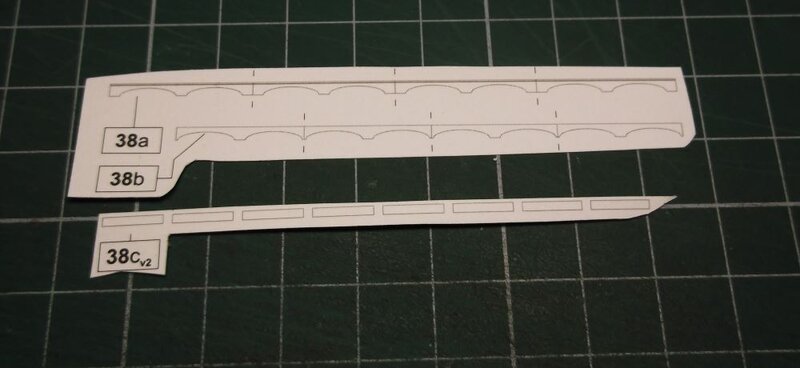

Вторая доработка связана с фигурной деталью по периметру потолка колокольни, которая опирается на столбики, а именно 38 а,b,c. Деталь 38а представляет собой внешнюю часть периметра, 38b - внутреннюю, 38с - торцы. Не факт, что у меня получилось бы аккуратно склеить эти три части между собой, поэтому, по аналогии со столбиками, я подклеил 38а еще двумя слоями ватмана для нужной толщины и результатом остался доволен  :)



Скрытый текст

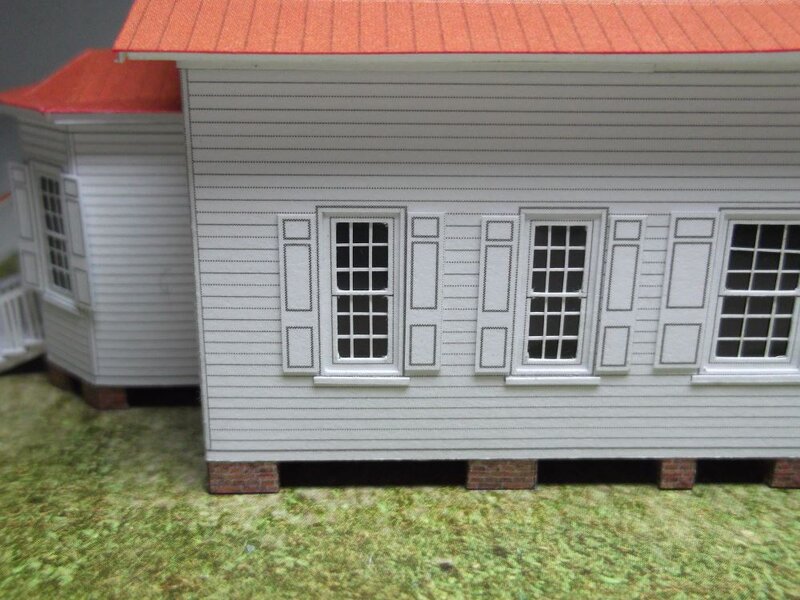

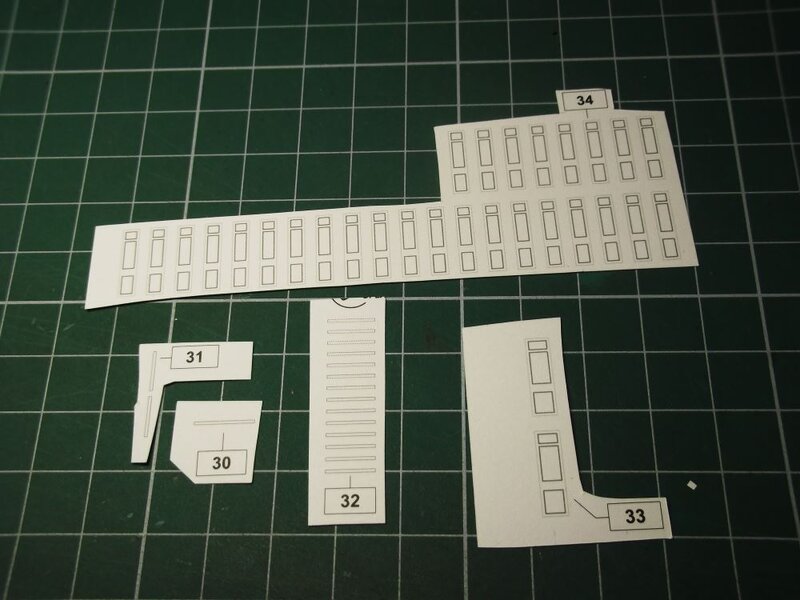

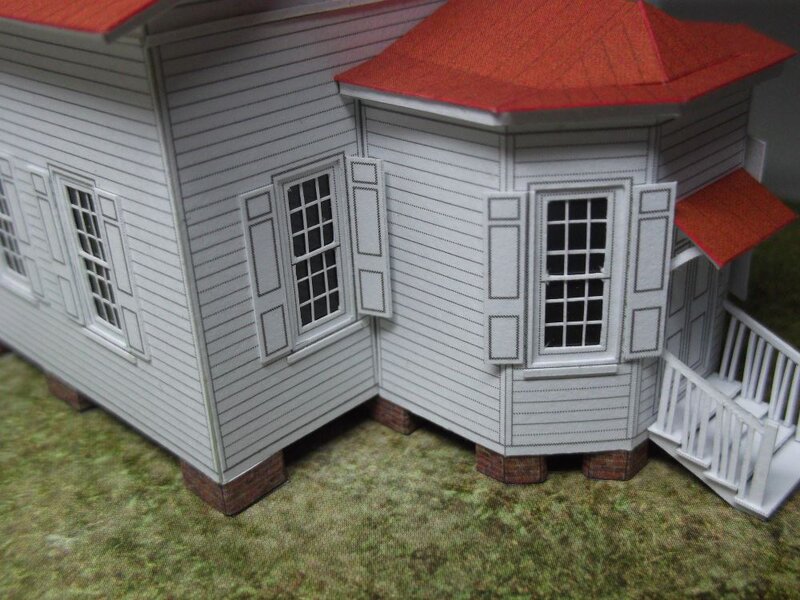

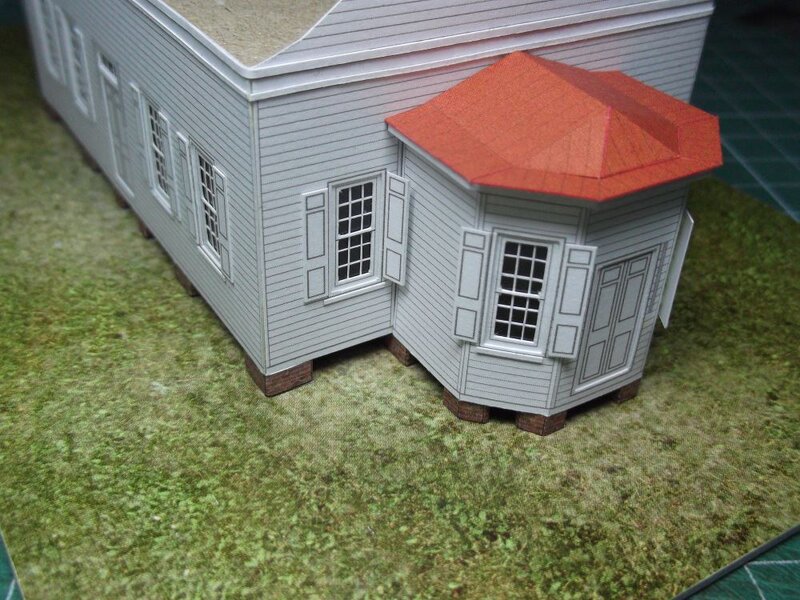

Сборка вышла на финишную прямую. Установил на места ставни и подоконники.



Скрытый текст

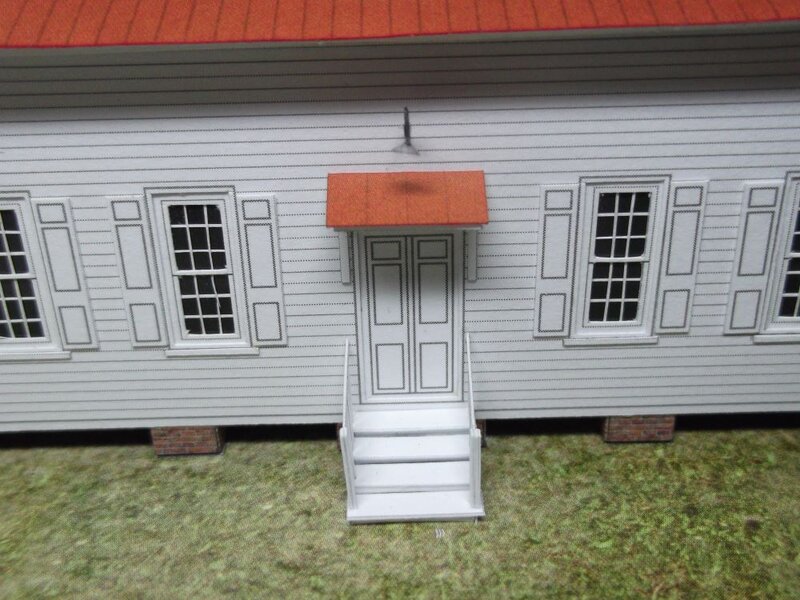

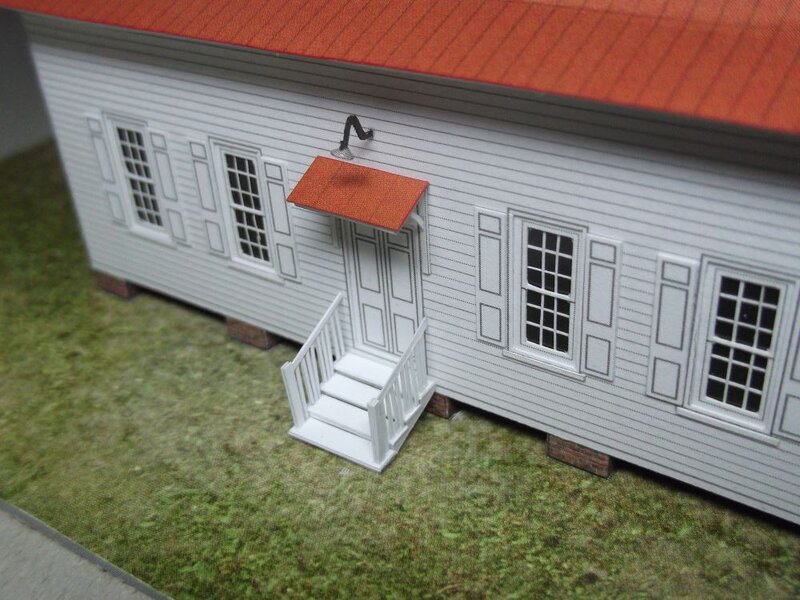

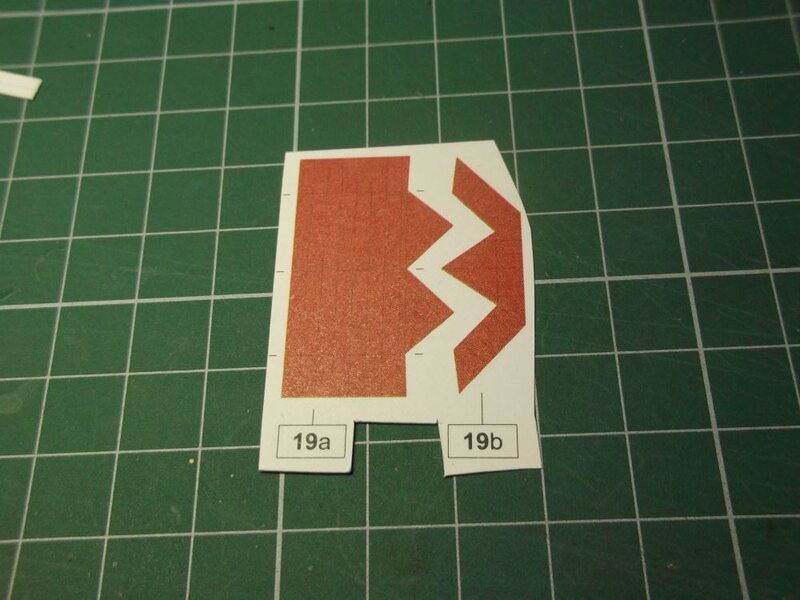

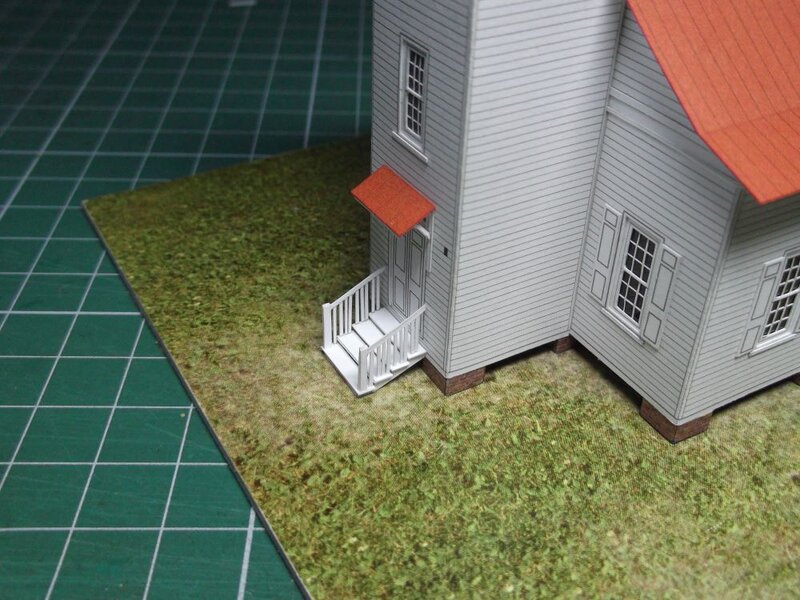

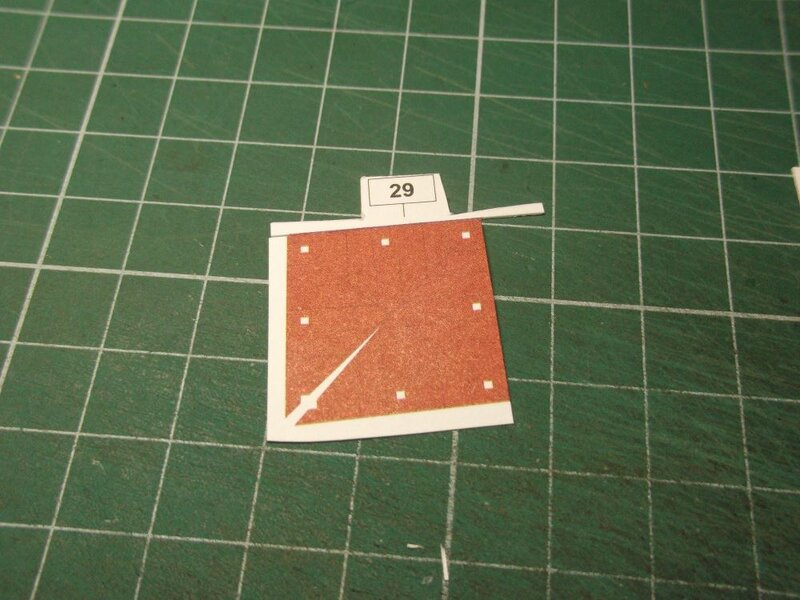

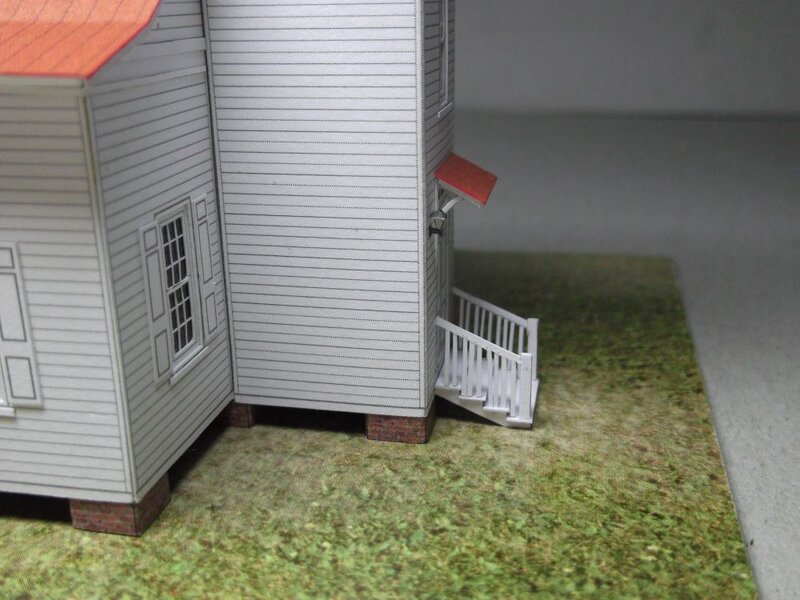

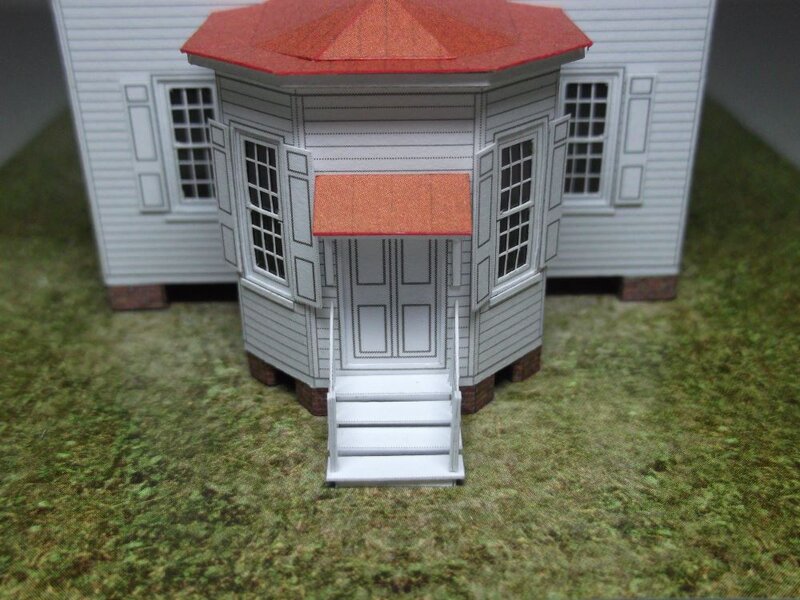

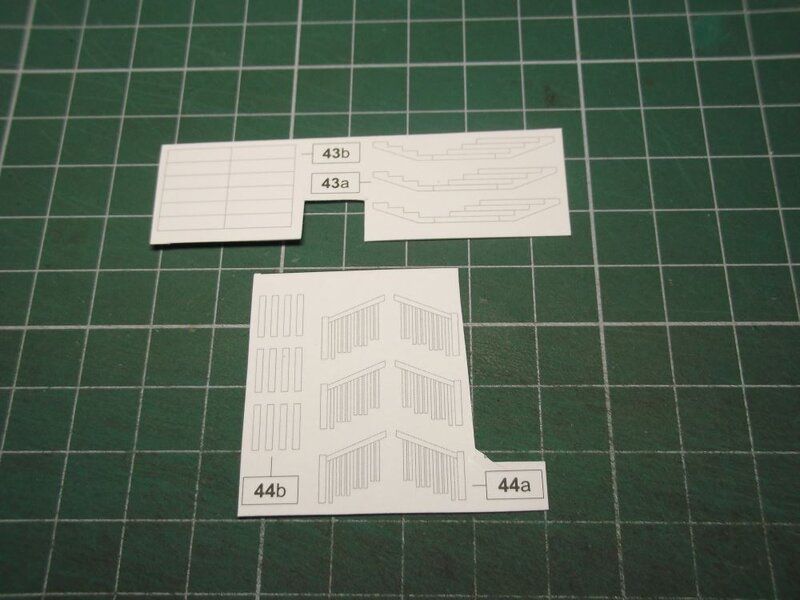

Три крыльца и навесы над ними.



Скрытый текст

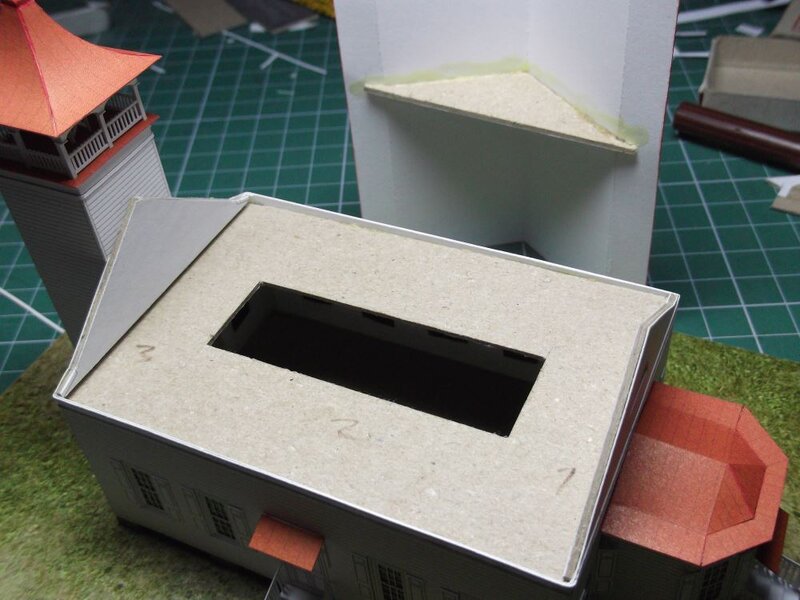

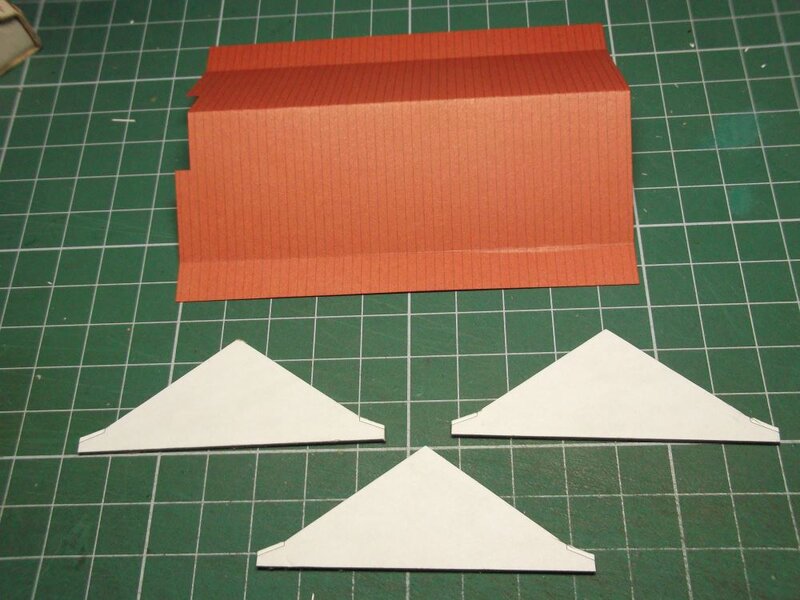

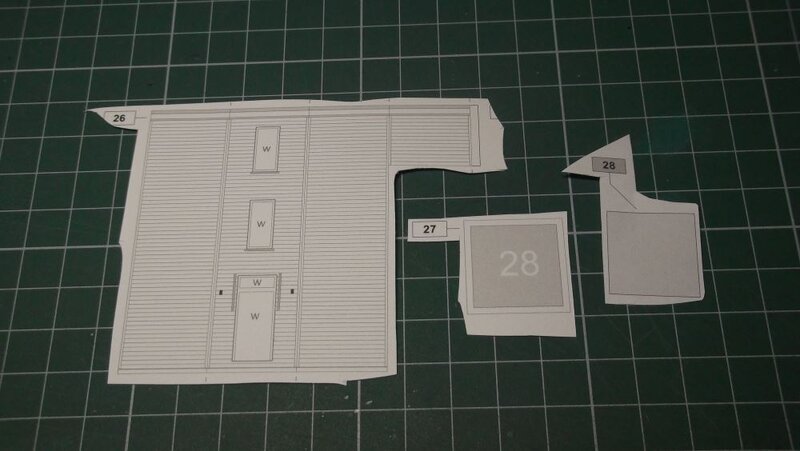

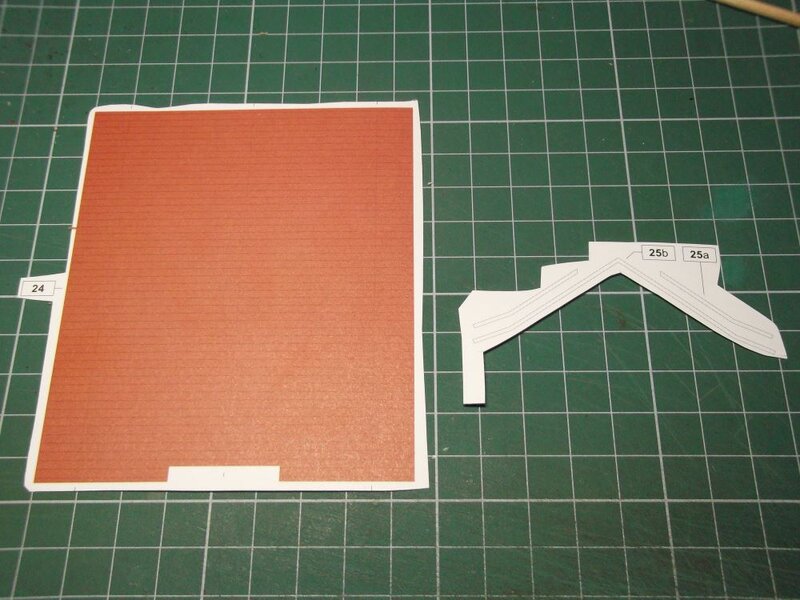

При установке крыши я не использовал детали 21 и 22, плотность и прочность того, что было, вполне меня устраивала. Для придания нужных углов скатам использовал не совсем по назначению формеры 23.



Скрытый текст

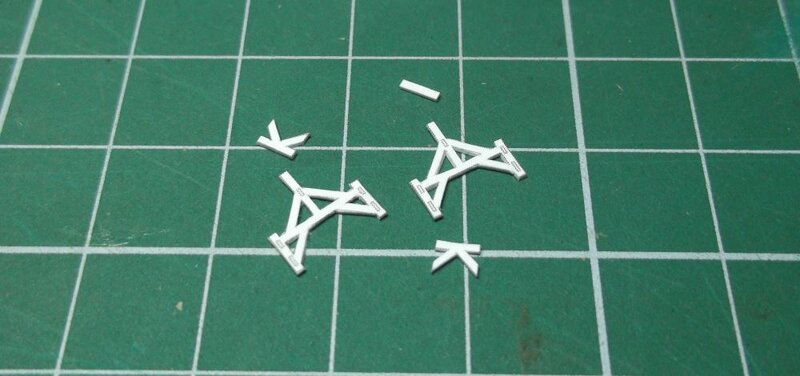

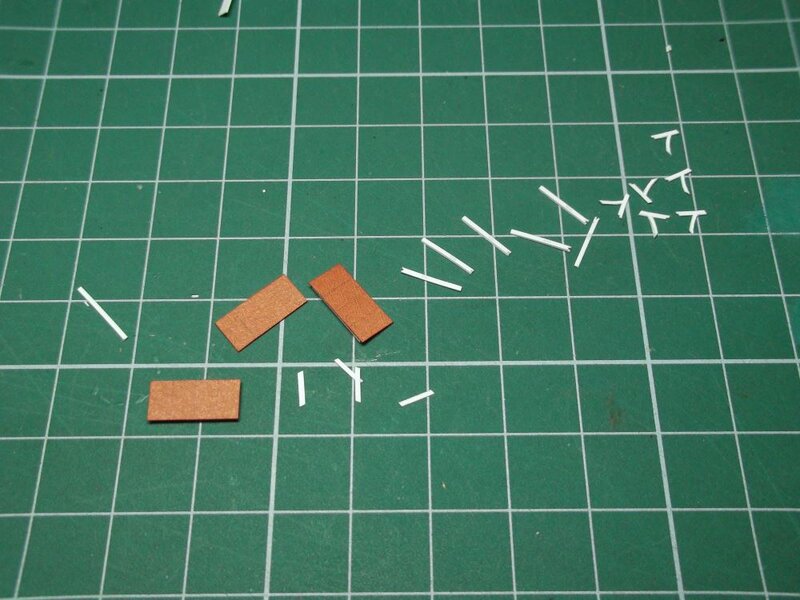

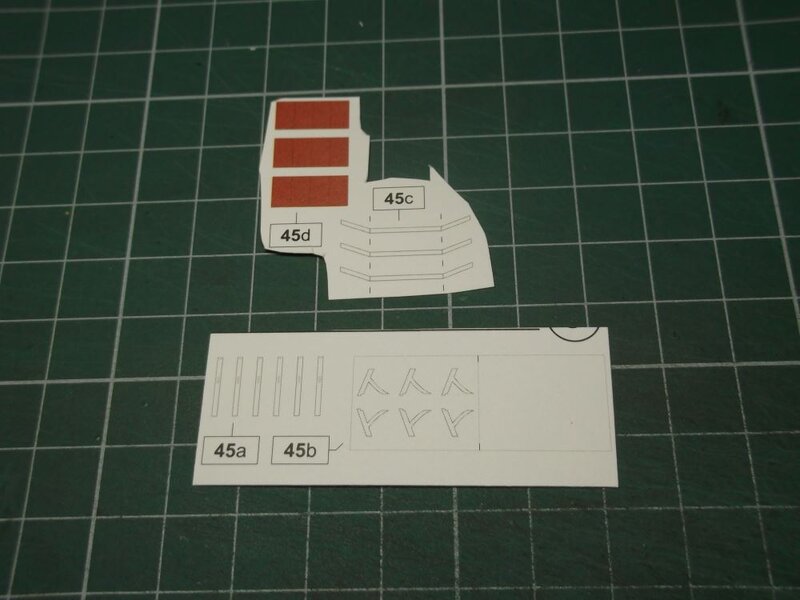

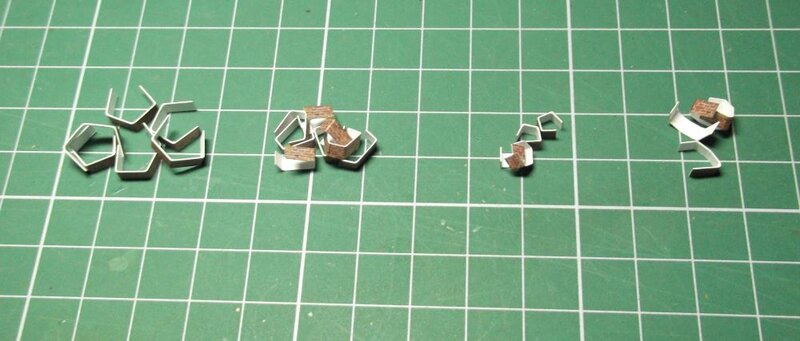

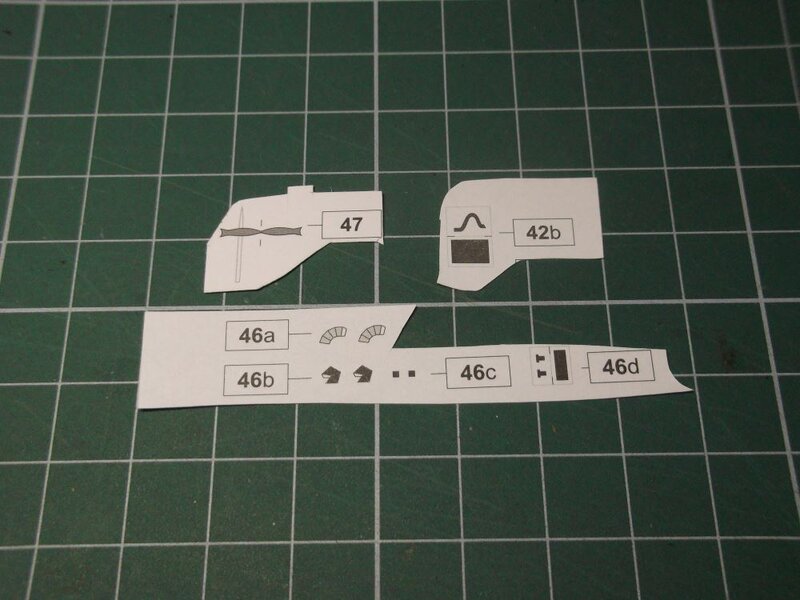

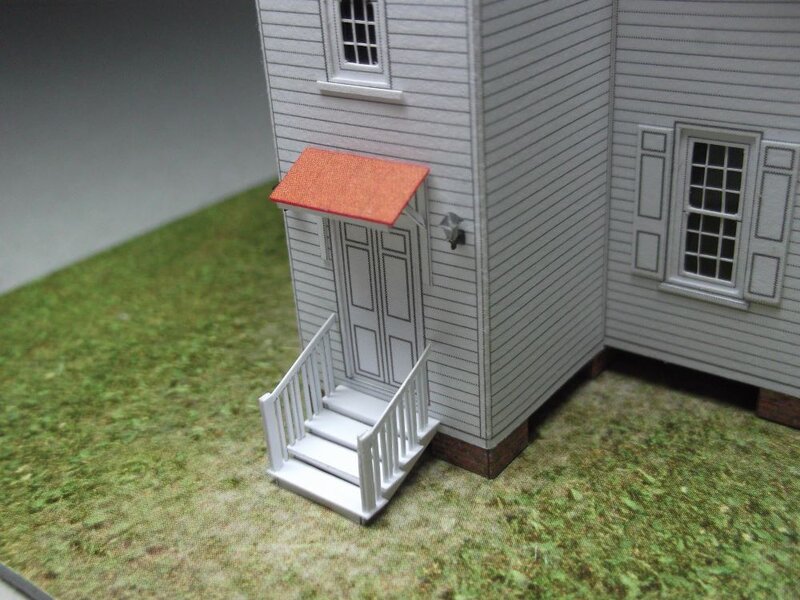

На заключительном этапе собрал миниатюрные светильники при входах в здание. Детали сфотографировал, результат - забыл. Его буде видно уже на общих фотографиях  :)



Скрытый текст





[anonym_lBr94AdPQ3F0]

А где общий вид готовой часовни? Первая фотка, я так понимаю, оригинал, а не копия.

[anonym_DGzZrx8hTRON]

Сегодня в 15:30:22 пользователь PapaPianist сказал:

А где общий вид готовой часовни? Первая фотка, я так понимаю, оригинал, а не копия.

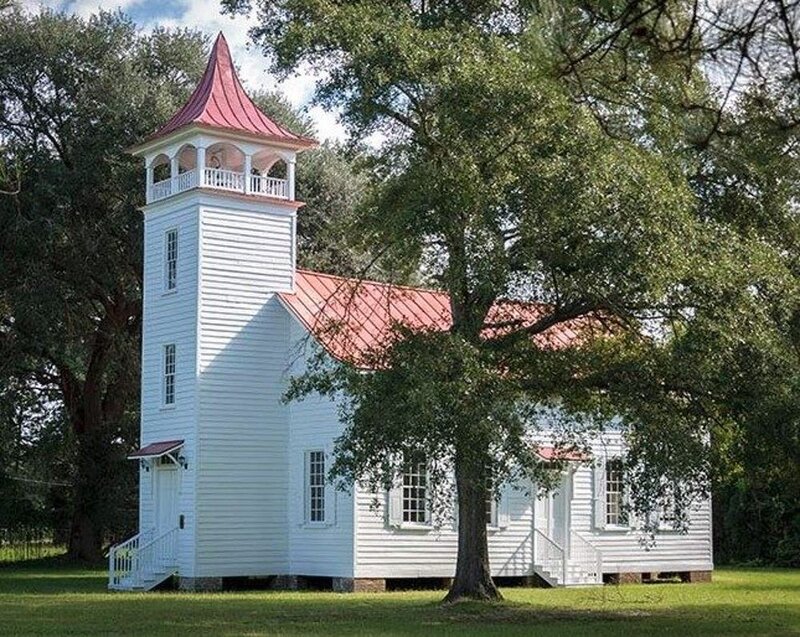

Буквально через пару минут будет Да, это фото прототипа модели.

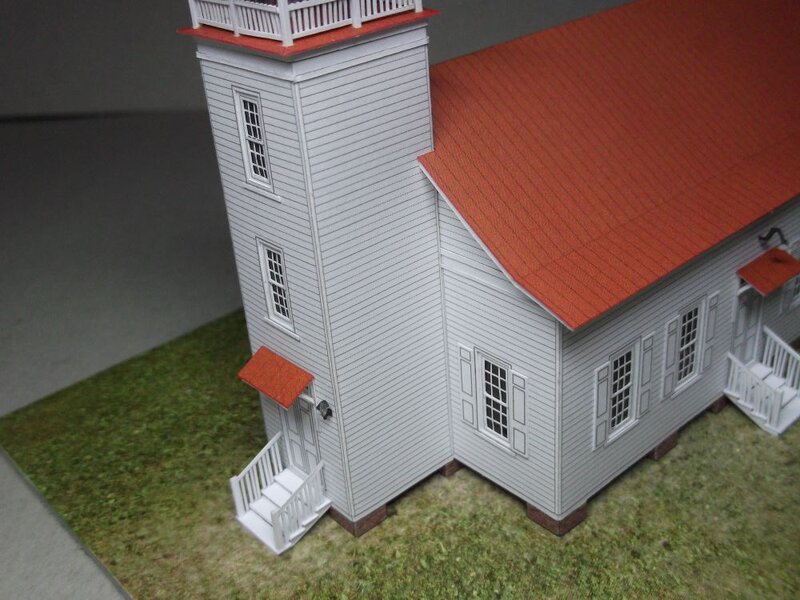

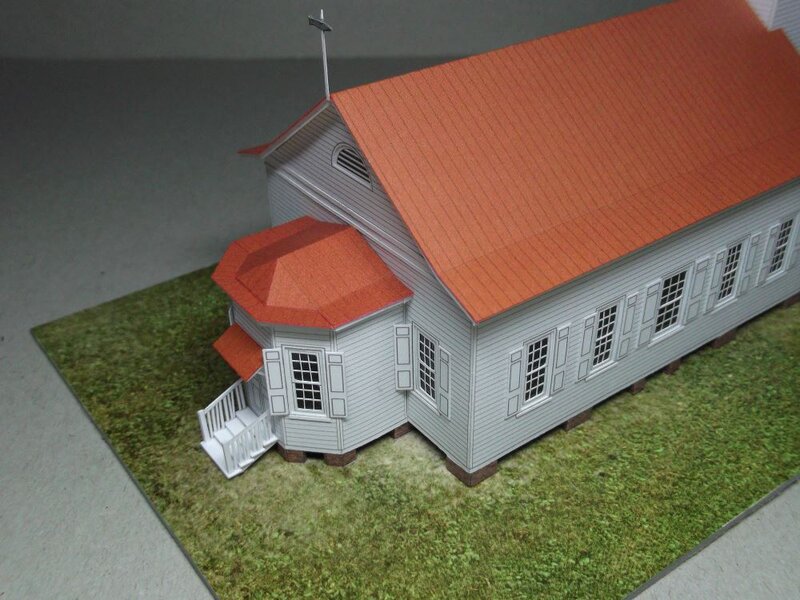

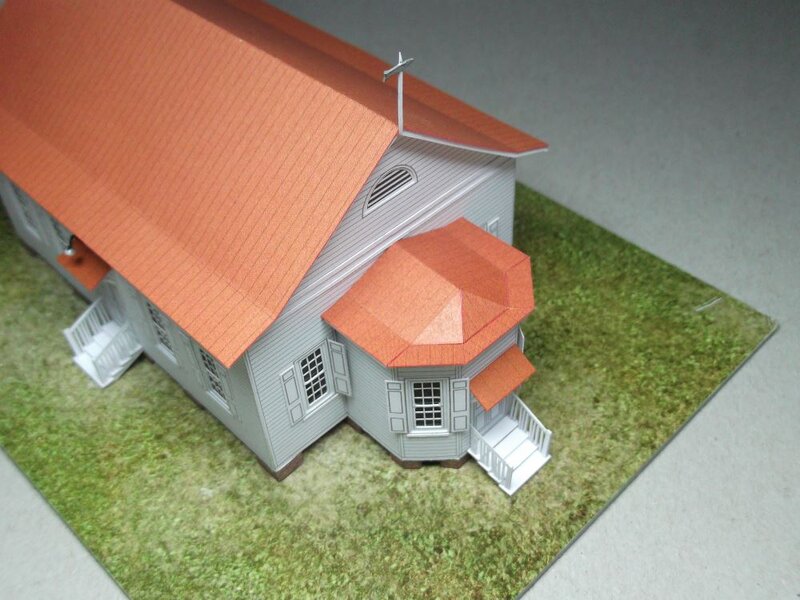

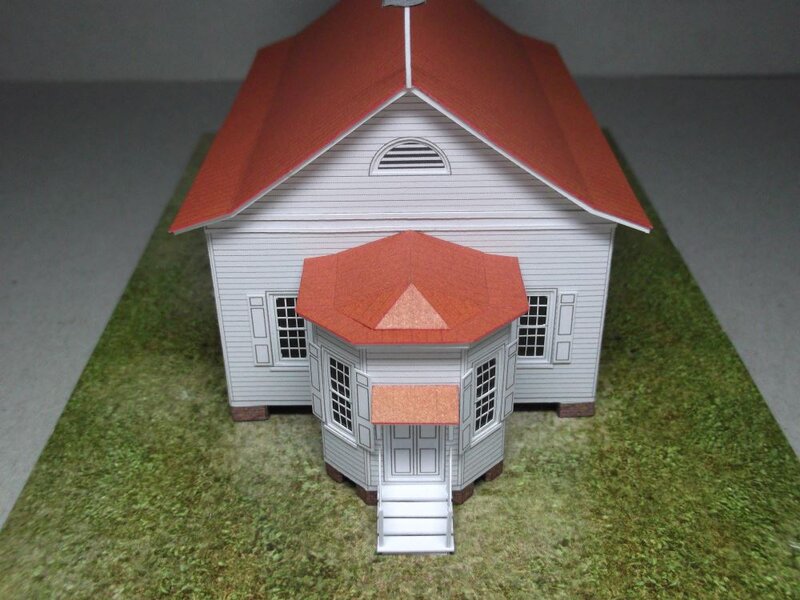

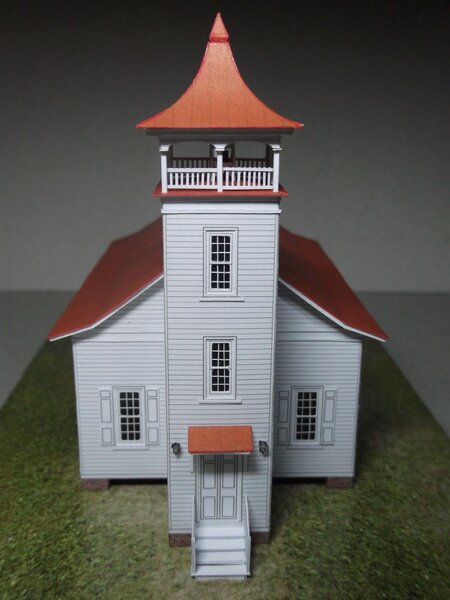

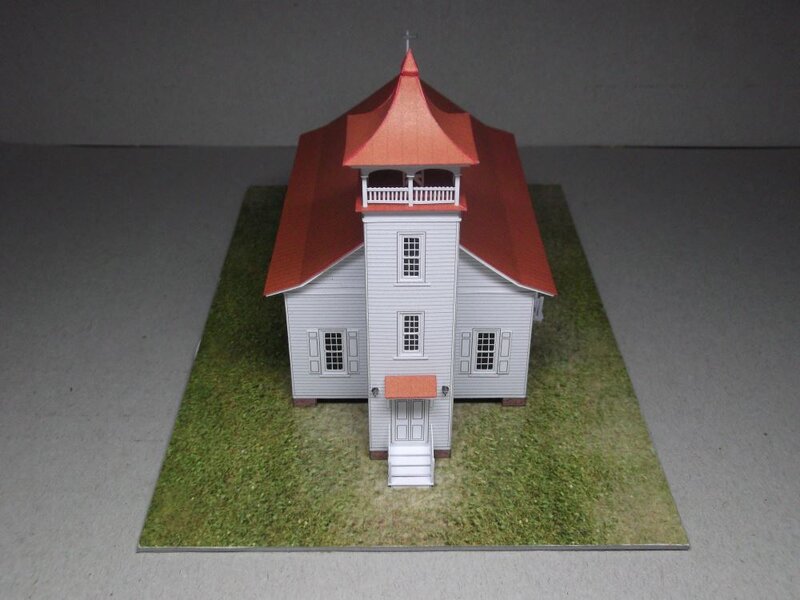

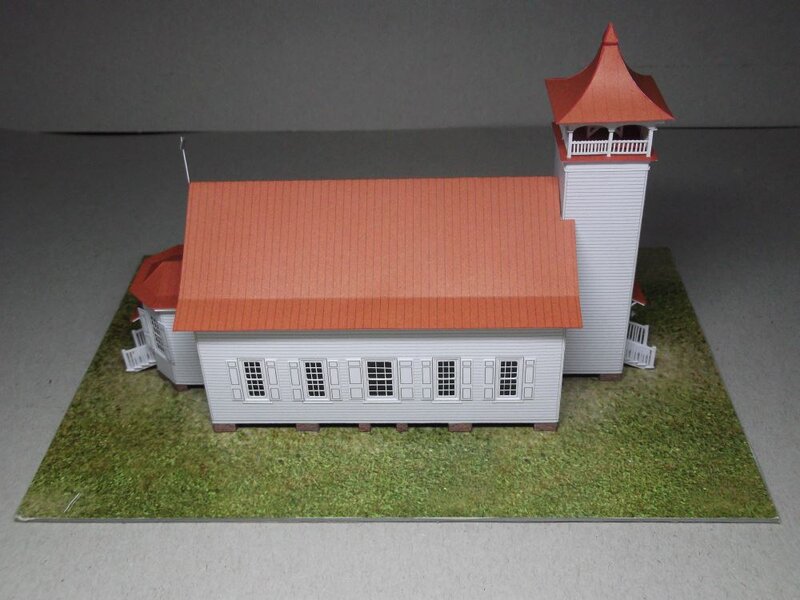

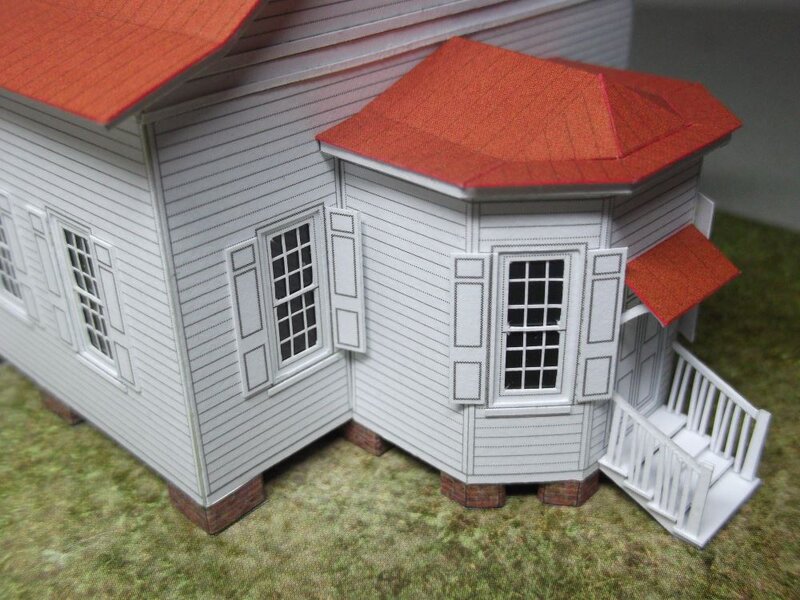

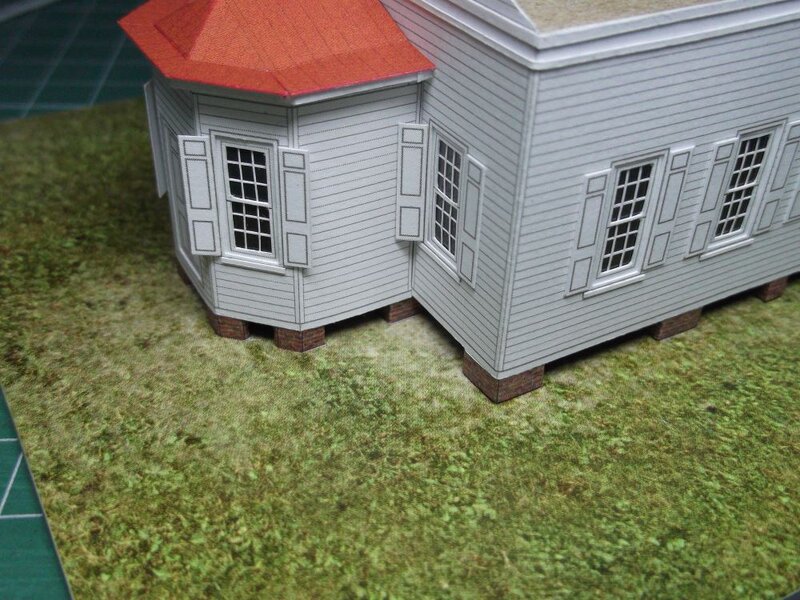

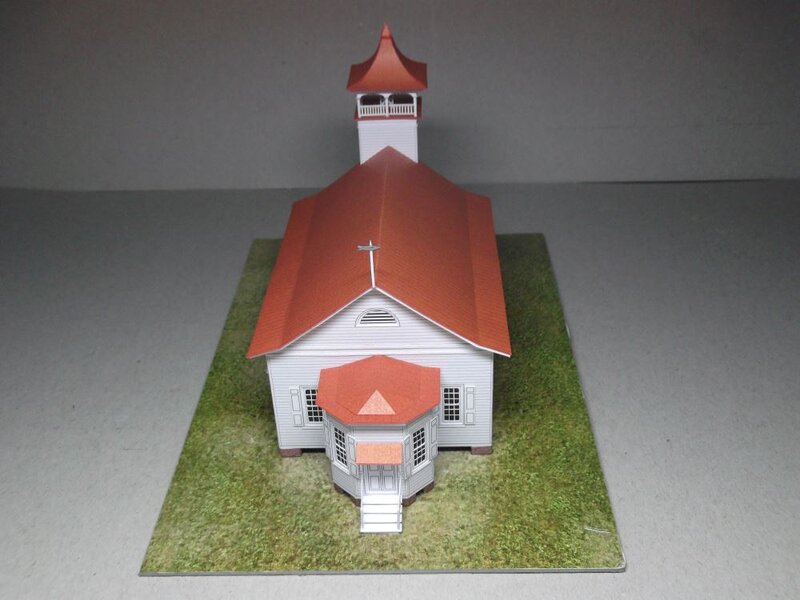

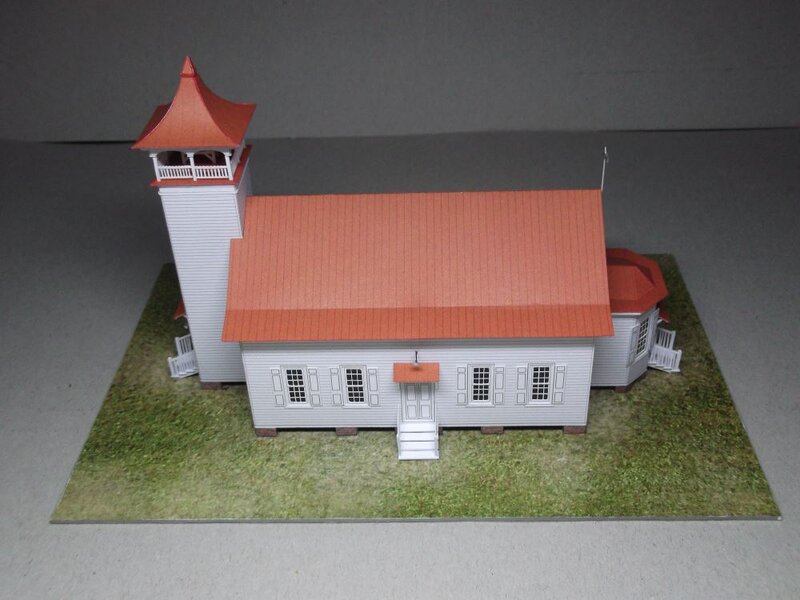

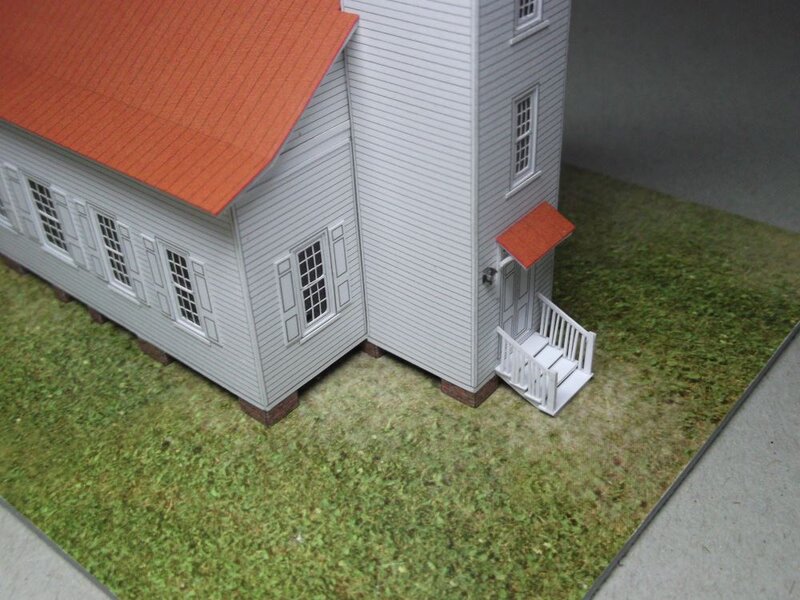

Готовый результат.  Любителям архитектуры рекомендую. Модель собирается абсолютно без напряга и проблем, быстро и в удовольствие.

Скрытый текст

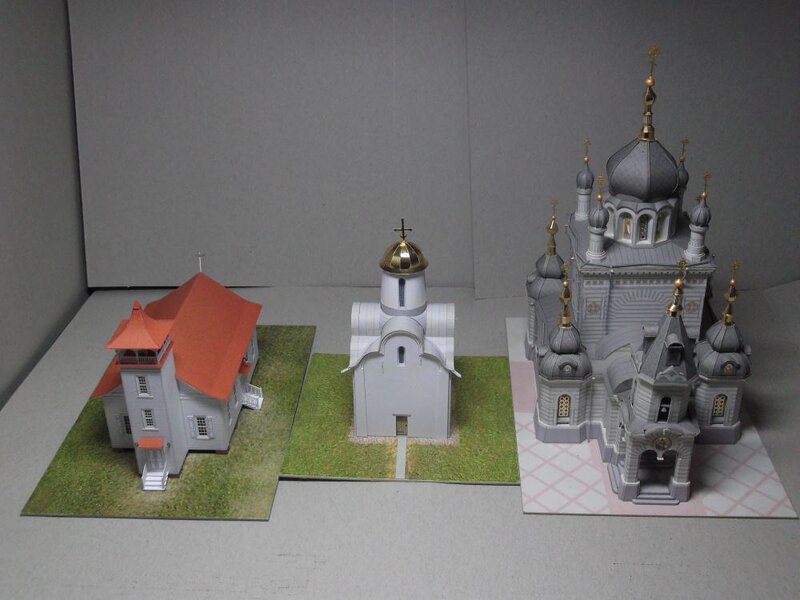

Ну и моя "коллекция" архитектурных моделей,  которая будет пополняться и в дальнейшем



Скрытый текст





[anonym_lBr94AdPQ3F0]

Надо было еще внутри провода провести и поставить диодики в плафоны. Был бы ночной вариант))

[anonym_DGzZrx8hTRON]

Сегодня в 15:40:32 пользователь PapaPianist сказал:

Надо было еще внутри провода провести и поставить диодики в плафоны. Был бы ночной вариант))

Я даже не знаю. есть ли такие диоды )) Там размер этих фонариков - буквально 1 миллиметр. Сетка на коврике - 1 см.

Скрытый текст



[Temnokot]

Сегодня в 17:45:34 пользователь Nemsnik сказал:

есть ли такие диоды

Мелкие smd - 2мм*0,6мм*0,5мм.

[anonym_DGzZrx8hTRON]

Сегодня в 19:12:26 пользователь Temnokot сказал:

Мелкие smd - 2мм*0,6мм*0,5мм.

Спасибо! Буду знать

[Temnokot]

Вот впринципе полное описание, размер 1.8мм длинна, 0.8мм ширина https://asenergi.com/catalog/svetodiody-smd/smd-0603.html
