[UB2] Практический пример работы с элементом "Компас"

MedvedevTD · 23 авг 2019, 16:36:21

Всем привет.

Время идёт, меняются старые решения, оптимизируются, улучшаются.
Это нормальный процесс для большого проекта, но иногда подобные процессы затрагивают привычные методы модифицирования клиента игры.

В данной теме я опубликую решение которое поможет работать с элементом "Компас" и его отдельными частями в текущих реалиях.

Вообще есть два решения.

Первое решение, это частичная работа с файлом battle_layout.xml и редакция файла compass.unbound

Оно вполне подходит для быстрого воплощения, но имеет некоторые минусы (проблемы с скалированием, отсутствие гибкости по разрешению экрана пользователя, лишний багаж файлов).

Плюс ко всему при оптимизации клиента игры некоторые части попросту убираются из него, переезжая в другой мир.

Второе решение, это работа с Unbound 2.

Собственно само решение выглядит так:
Создаём файл Mod_compass.unbound
И вносим туда следующий код

Показать содержимое

(def element CompassContainer () layout=true dispatch_size_change=true
    (scope
        (var selfAvatarEntity:gfx =  "$datahub.getSingleEntity(CC.playerAvatar)")
        (var isAlive:bool = "selfAvatarEntity.health.isAlive"  (event "selfAvatarEntity.health.evIsAliveChanged"))

        (var stageComponent:gfx = "$datahub.getSingleEntity(CC.stage).stage")
        (var stageWidth:number = "stageComponent.width" (event "stageComponent.evStageSizeChanged"))
        (var stageHeight:number = "stageComponent.height" (event "stageComponent.evStageSizeChanged"))
        (var compassScaleRatio:number = "0.6")
        (var leftOffset:number = "stageWidth / 2 - COMPASS_SIZE * compassScaleRatio / 2 - 20")
        (var bottomOffset:number = "stageHeight / 2 - COMPASS_SIZE * compassScaleRatio / 2 - 250")
    )
    (style
        (position = "absolute")
        (width = "COMPASS_SIZE")
        (height = "COMPASS_SIZE")
    )

    (controller $Instance renderer='CompassContainerInstance'
        (bind enabled "isAlive")
        (exprs
            (bind scaleX "compassScaleRatio")
            (bind scaleY "compassScaleRatio")
            (style
                (bind left "leftOffset")
                (bind bottom "bottomOffset")
            )
        )
    )
)

Оригинальный кусок кода в файле compass.unbound выглядит так (это просто для сравнения!):

Показать содержимое

(def element CompassContainer () layout=true dispatch_size_change=true
	(scope
		(var selfAvatarEntity:gfx =  "$datahub.getSingleEntity(CC.playerAvatar)")
		(var isAlive:bool = "selfAvatarEntity.health.isAlive"  (event "selfAvatarEntity.health.evIsAliveChanged"))
	)
	(style
		(position = "absolute")
		(bind width "COMPASS_SIZE")
		(bind height "COMPASS_SIZE")
	)

	(controller $Instance renderer='CompassContainerInstance'
		(bind enabled "isAlive")
	)
)

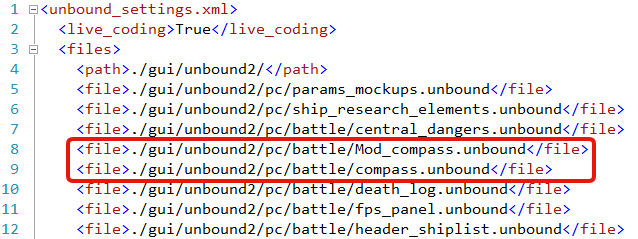

В файле unbound_settings.xml добавляем строку:

<file>./gui/unbound2/pc/battle/Mod_compass.unbound</file>

ВНИМАНИЕ!!! данная строка обрабатывается по правилу сортировки алфавита!
Первыми обрабатываются спецсимволы, например (!)
Затем заглавные буквы (A, B, C, D) в алфавитном порядке
Затем строчные буквы (a, b, c, d) в алфавитном порядке

Очень важно чтобы ваш модифицированный файл обработался загрузчиком первее оригинального.

Показать содержимое

Настройки размещения элемента.

(var compassScaleRatio:number = "0.6") - переменная отвечает за скалирование объекта, где 1.0 является 100% размером объекта

(var leftOffset:number = "stageWidth / 2 - COMPASS_SIZE * compassScaleRatio / 2 - 20") - переменная для размещения по горизонтали, где 20 это компенсация отступа объекта указанная в файле battle_layout и в текущем виде выставляет элемент по центру

(var bottomOffset:number = "stageHeight / 2 - COMPASS_SIZE * compassScaleRatio / 2 - 250") - переменная для размещения по вертикали, где 250 это смещение от центра экрана

При желании убрать "лишний" круг вокруг компаса, просто добавляем в наш модифицированный файл оригинальный кусочек кода с закомментирированным значением элемента компаса:

Показать содержимое

(def element CompassContainerInstance () layout=true
	(scope
		(var aircarrierEntity:gfx = "$datahub.getSingleEntity(CC.aircarrier)")
		(var squadronCameraMode:str = "aircarrierEntity.aircarrier.squadronCameraMode" (event "aircarrierEntity.aircarrier.evSquadronCameraModeChanged"))
		(var isLastLookCamera:bool = "squadronCameraMode != SquadronCameraModes.DEFAULT")
	)
	(style
		(position = "absolute")
		(bind width "COMPASS_SIZE")
		(bind height "COMPASS_SIZE")
	)

###	(element Compass
###		(style (position = "absolute"))
###	)

	(element ShipDollAirDefenseSectors
		(style
			(position = "absolute")
			(top = 100px)
			(left = 100px)
		)
	)

	(element ShipDoll
		(style
			(position = "absolute")
			(top = 100px)
			(left = 100px)
		)
		(bind visible "aircarrierEntity == null || !isLastLookCamera")
	)

	(element Frustum "200"
		(style (position = "absolute"))
	)

	(element GunsRotator
		(style (position = "absolute"))
	)

	(element CrosshairRotatorLock)
)

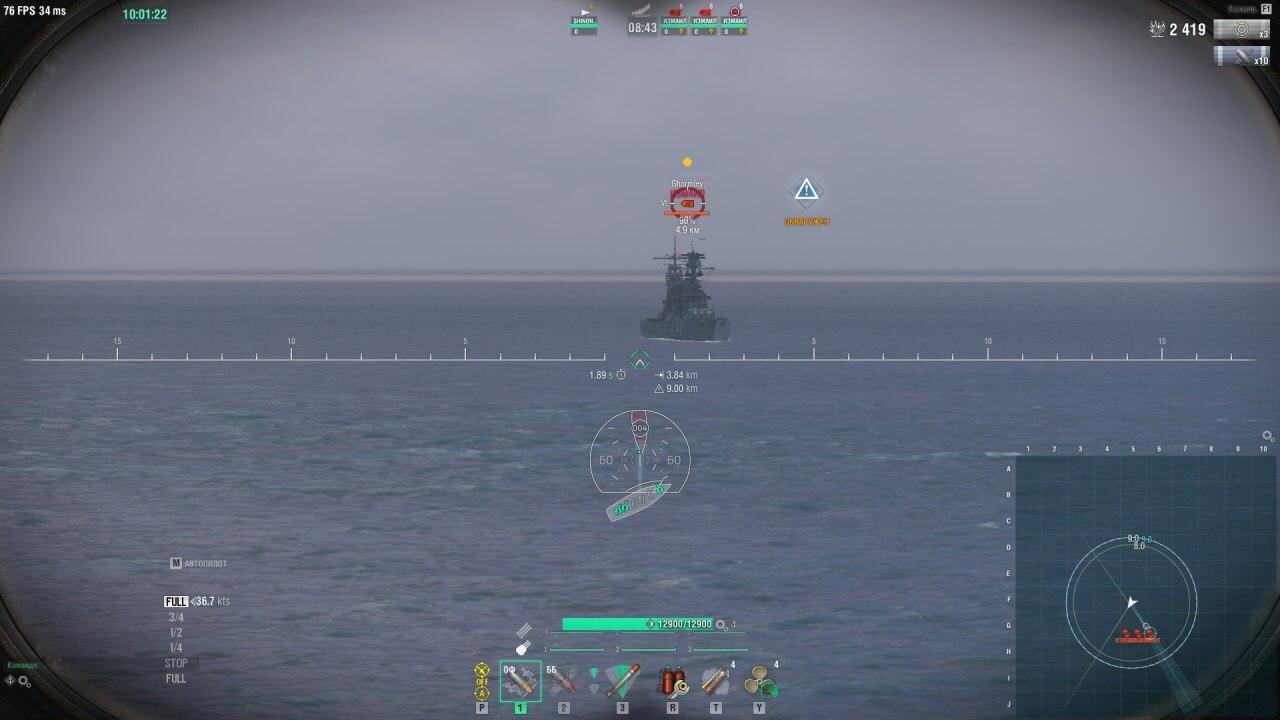

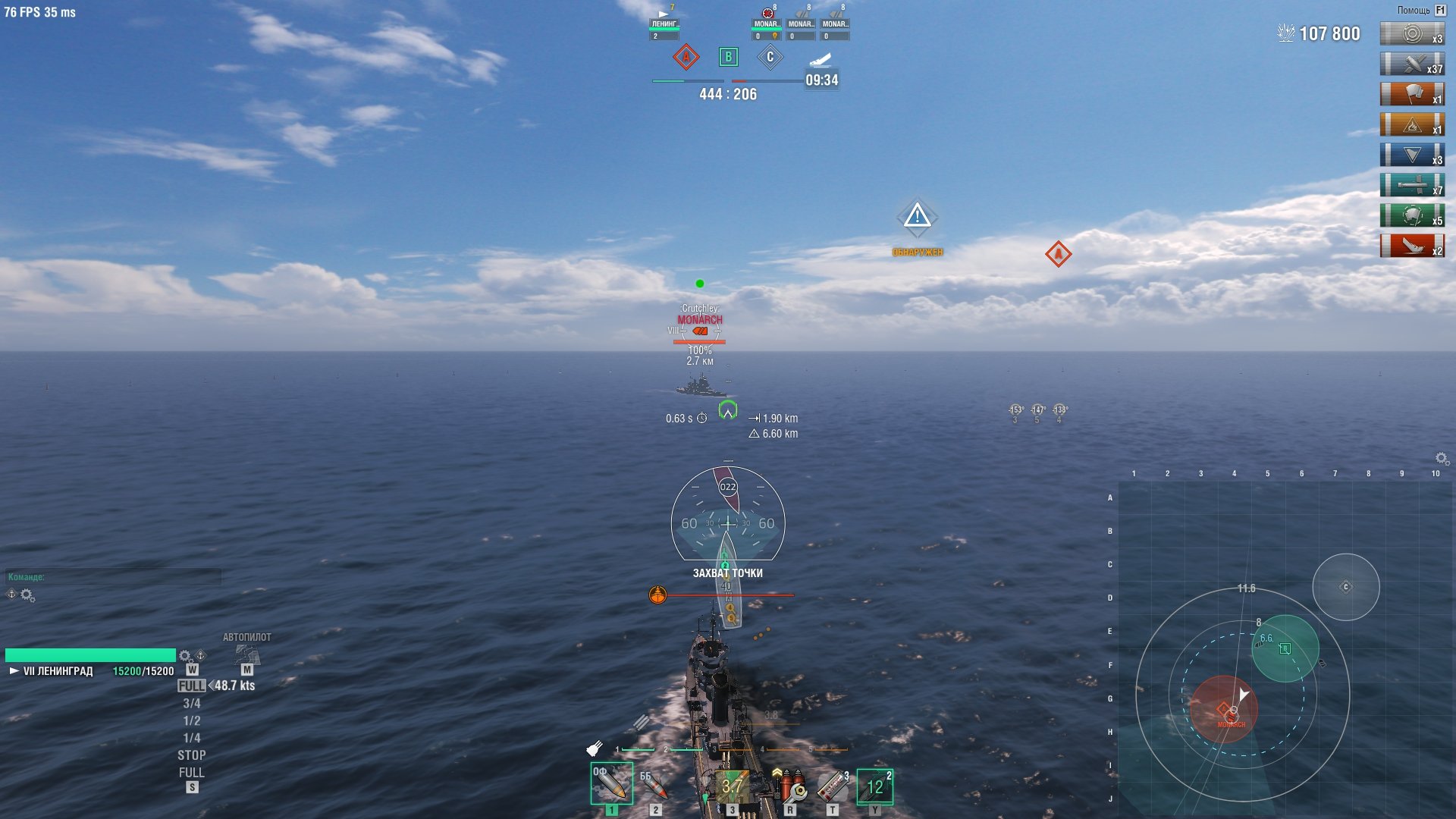

и в итоге получаем такую картину:

Показать содержимое

Чуть не забыл :)
Здесь прикреплю архивчик с готовым решением в качестве образца gui.zip
Верю в вас, что вы понимаете что файл unbound_settings.xml может иногда изменятся и вы конечно будете сверять с оригинальным файлом из каждого патча (ну строку то вписывать надо же), это не сложно :)
Поможет вам в этом, размечтательная тулза по извлечению файлов клиента игры из пэкэджей, вот из этой темы: [ALL] WOWS Unpack Tool: распаковка ресурсов клиента игры.

А, вспомнил!

Данная модификация не ломает ни один другой мод и может спокойно использоваться с любыми другими модами.

С уважением,

anonym_lT9bDHIGBwkW · 23 авг 2019, 16:50:18

Ой какой же большой респект Тимуру, но пытаюсь смотреть стрим, а тут такая инфа, выйду из клиента и начну эксперименты!!!

Стрим буду смотреть на 2 монике

ПыСы я не мододел, я просто играю и хочу играть комфортно

А тут Тимур подогнал образцы - вообще кайф :Smile_honoring:

CEJIE3EHb1961 · 23 авг 2019, 17:33:43

Благо дарю.

Только не усе вЪедут в сию премудрость и пойдёть волна словестная

anonym_lT9bDHIGBwkW · 23 авг 2019, 17:40:10

Тимур @MedvedevTD, ты кросаВА!!! Угадал с масштабом и я совместил это с угломером :Smile_honoring:

:Smile_medal:

Тимуру медаль на всю спину из золота!!!!!!!!

Но тонким слоем, дабы по офису её мог носить и хвастаться полезностью для игроков :Smile_medal:

crazy_max131 · 23 авг 2019, 19:14:02

Ничего не понял, но это улучшение и это хорошо +

CEJIE3EHb1961 · 16 сен 2019, 05:45:48

Здравия желаю

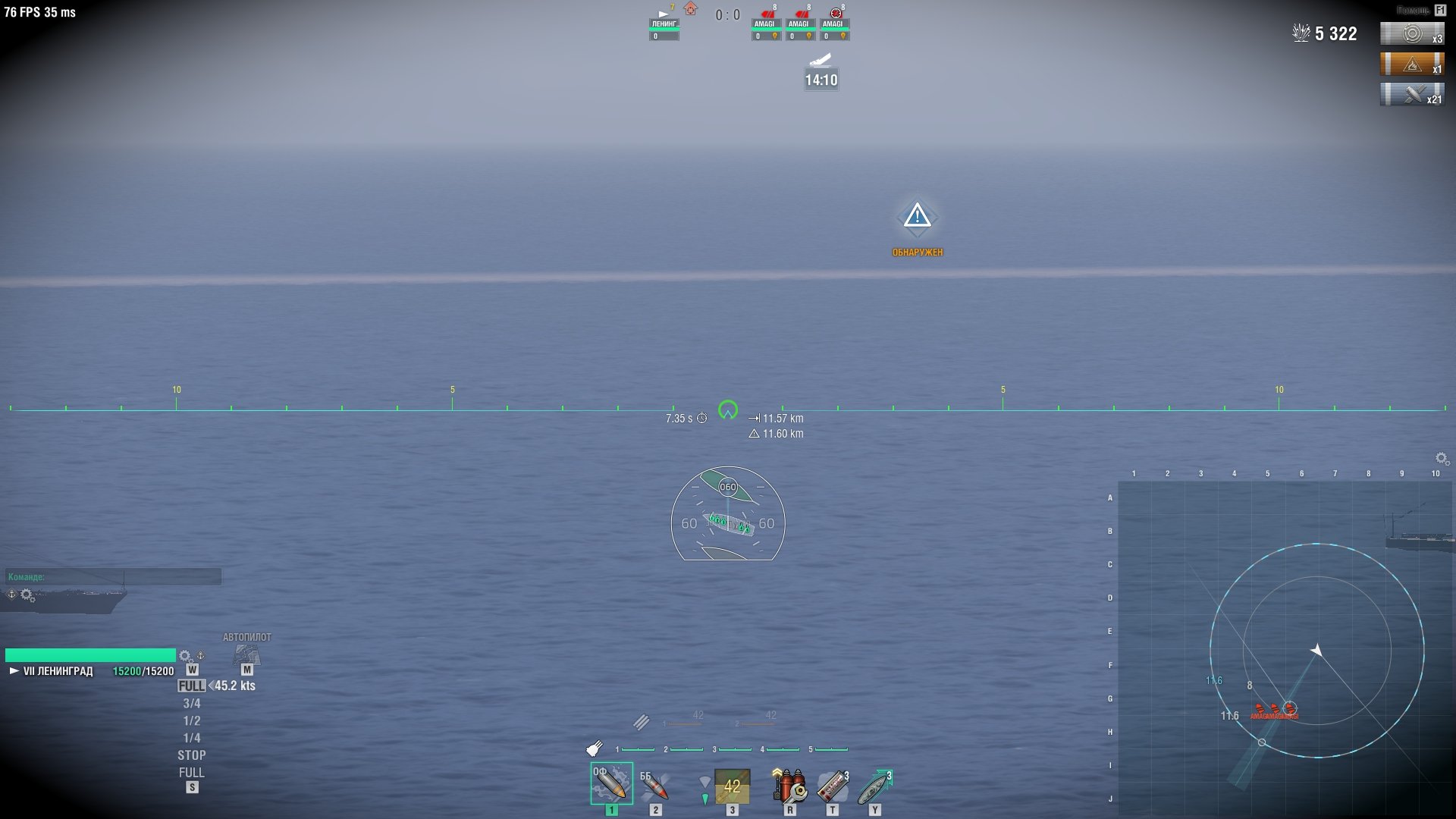

Тимур, что то поламалося. Нать заново "Создаём файл Mod_compass.unbound.И вносим туда следующий код" ?

Показать содержимое

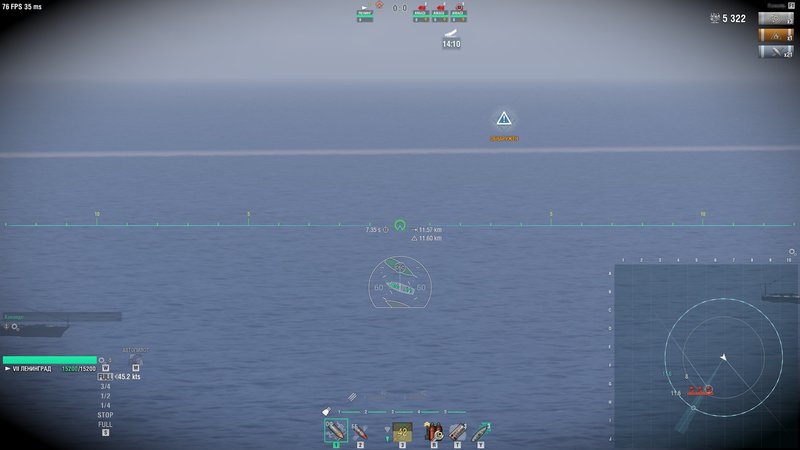

Усё исправил и подправил

Показать содержимое

CEJIE3EHb1961 · 16 окт 2019, 11:32:31

Здравия желаю, Тимур.

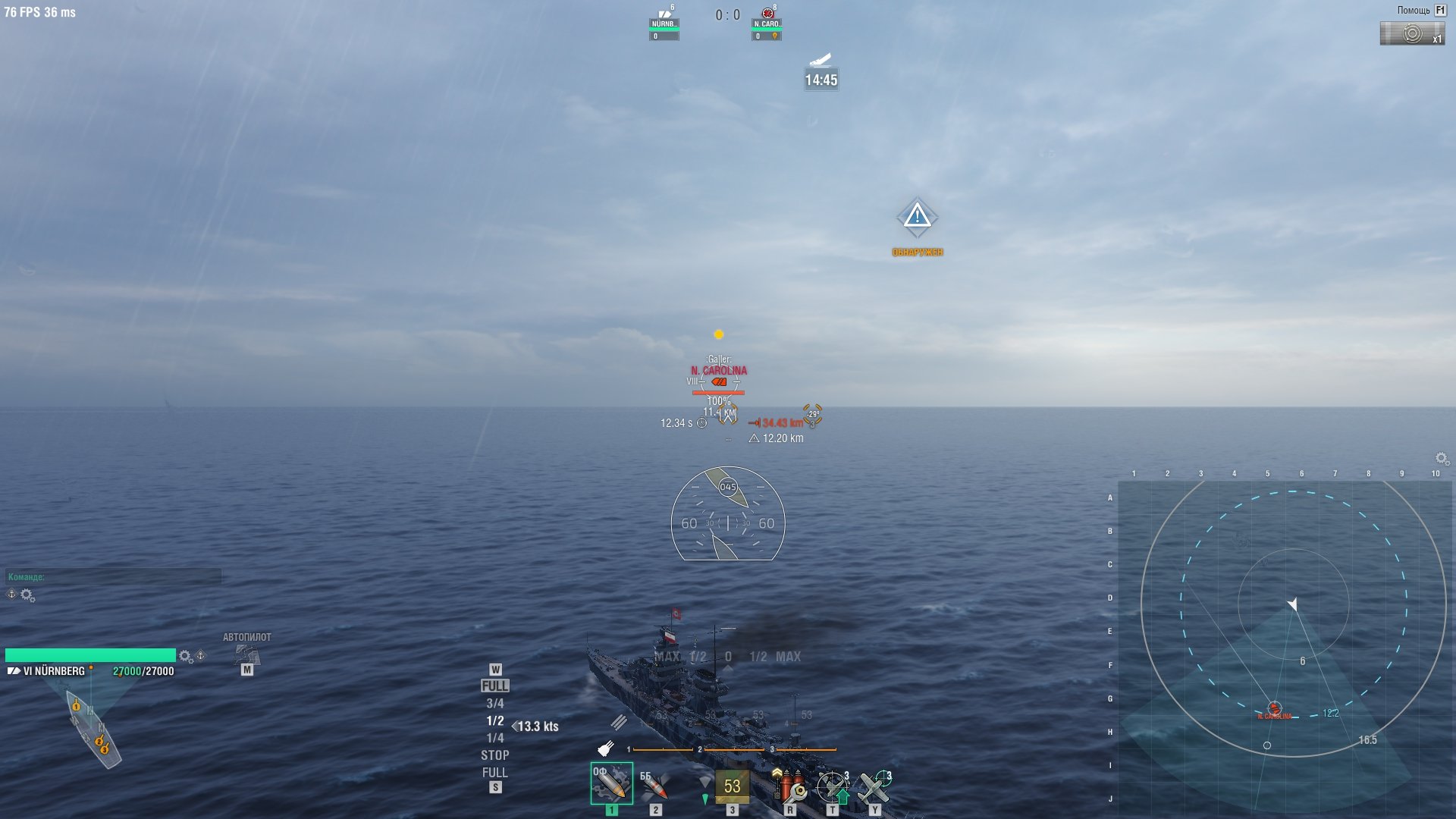

Кукла категорически не желает перемещаться в центр.

В чём может быть проблема, файлы извлёк новые усё переделал

(def element CompassContainer () layout=true dispatch_size_change=true
   (scope
       (var selfAvatarEntity:gfx = "$datahub.getSingleEntity(CC.playerAvatar)")
       (var isAlive:bool = "selfAvatarEntity.health.isAlive" (event "selfAvatarEntity.health.evIsAliveChanged"))

       (var stageComponent:gfx = "$datahub.getSingleEntity(CC.stage).stage")
(var stageWidth:number = "stageComponent.width" (event "stageComponent.evStageSizeChanged"))
(var stageHeight:number = "stageComponent.height" (event "stageComponent.evStageSizeChanged"))
(var compassScaleRatio:number = "0.6")
(var leftOffset:number = "stageWidth / 2 - COMPASS_SIZE * compassScaleRatio / 2 - 20")
(var bottomOffset:number = "stageHeight / 2 - COMPASS_SIZE * compassScaleRatio / 2 - 250")
   )
   (style
       (position = "absolute")
       (bind width "COMPASS_SIZE")
       (bind height "COMPASS_SIZE")
   )

   (controller $Instance renderer='CompassContainerInstance'
       (bind enabled "isAlive")
       (exprs
(bind scaleX "compassScaleRatio")
(bind scaleY "compassScaleRatio")
(style
(bind left "leftOffset")
(bind bottom "bottomOffset")
)
)
)
)

(def element CompassContainerInstance () layout=true

CEJIE3EHb1961 · 30 окт 2020, 08:37:19

Здравия желаю.

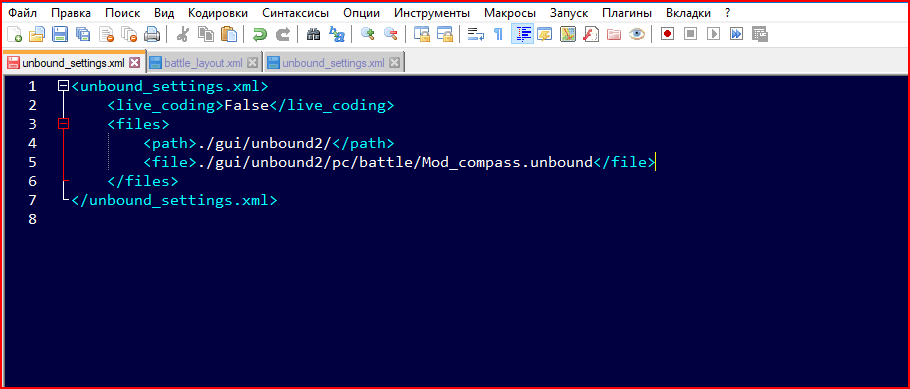

Файл unbound_settings.xml теперь выглядит так

Спасибо Тимуру за подсказку :cap_like:

anonym_XHeXr4GJYV0a · 30 окт 2020, 11:48:59

В 30.10.2020 в 08:37:19 пользователь SELEZEH1961 сказал:

Файл unbound_settings.xml теперь выглядит так

єтот файл теперь в модах не нужен.
вовсе

а в таком виде он будет вредить другим модам

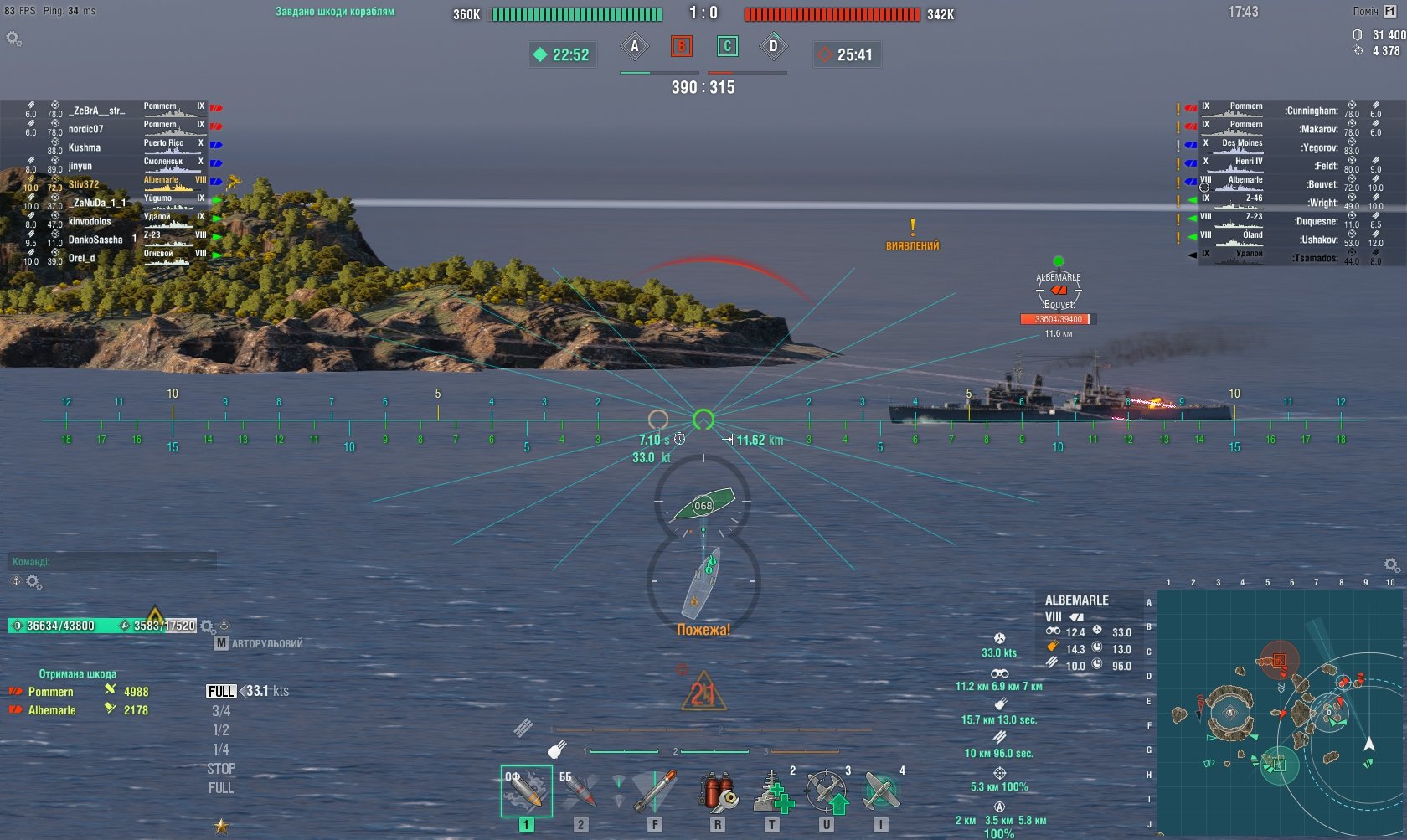

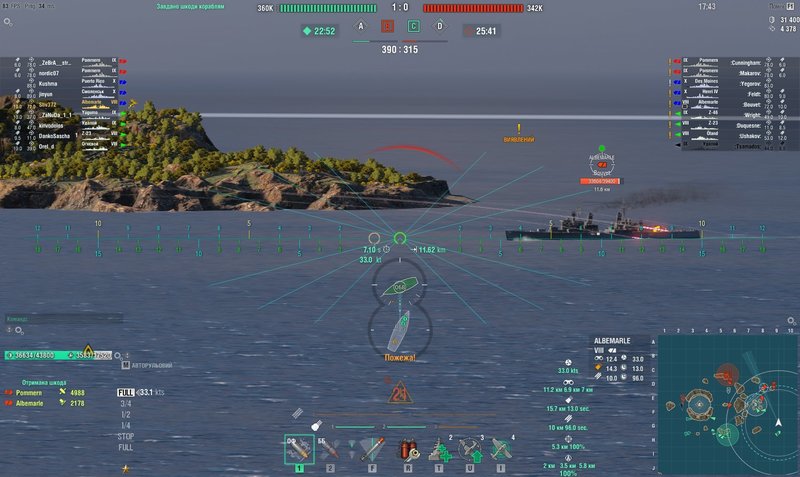

практика критерий истиньі - файла нет, а компас есть
индикаторьі - тоже есть

Показать содержимое

CEJIE3EHb1961 · 30 окт 2020, 16:17:47

В 30.10.2020 в 11:48:59 пользователь Stiv372 сказал:

єтот файл теперь в модах не нужен.
вовсе

а в таком виде он будет вредить другим модам
практика критерий истиньі - файла нет, а компас есть
индикаторьі - тоже есть

Показать содержимое

Это частичная работа с файлом battle_layout.xml и редакция файла compass.unbound?

Вот моЁ

CEJIE3EHb1961 · 20 апр 2023, 03:47:48

Показать содержимое

Здравия желаю.

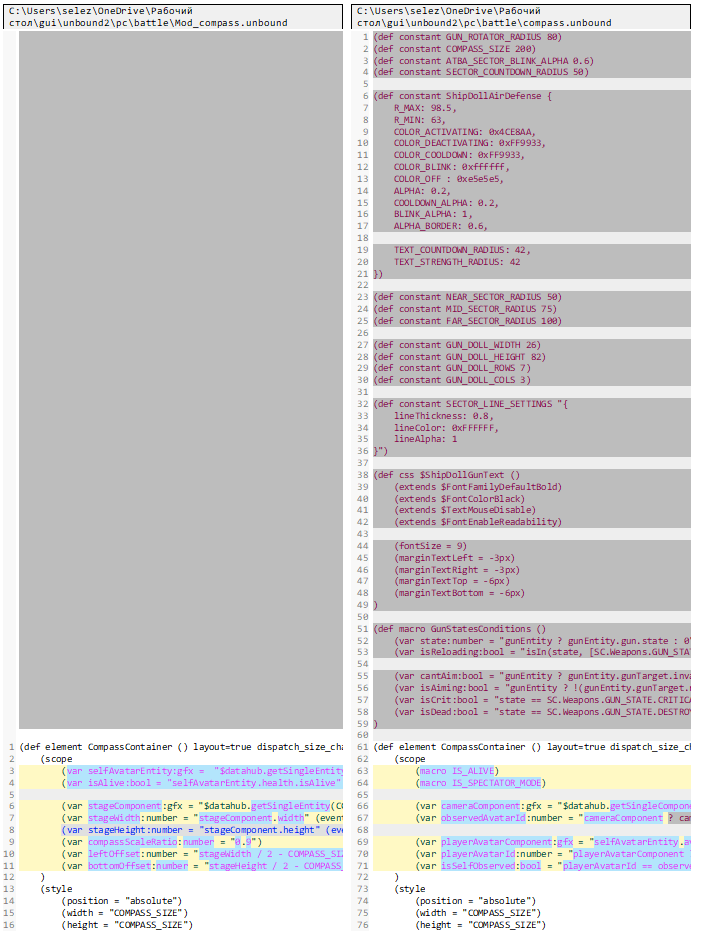

Тимур, оригинальный файл "compass" изменился. Теперь надо переписывать и "Mod_compass". Ежели править как и где да чем :cap_haloween: . Так то мод работает НО увидев файл призадумался.

Показать содержимое
