Предлагаю немного отдохнуть от боёв и даже от железного флота.



Я хочу поделиться с вами, комрады, процессом сборки  деревянной модели тендера "АВОСЬ"  в масштабе 1/72 (МастерКорабел).

Этот тендер  был первым судном Российско-Американской Компании, построенном на Русской Аляске в 1806 г. в Ново-Архангельске (ныне город Ситка, США)



Если кратко, то "Авось" известен по путешествиям морских офицеров Г.И. Давыдова и Н.А. Хвостова,  освоением Русской Аляски,  защиты наших интересов на Сахалине и ближайших островах от посягательств японцев, и еще всем известной рок-оперой "Юнона и Авось".



А еще одна история, произошедшей с этим тендером и его экипажем, когда они в Тихом океане столкнулись с китом, послужила идеи написания книги "МобиДик" !



Итак, начнём.



Вот это единственное историческое изображение тендера "Авось" на аквареле 19 века



Ходил тендер под флагом Российско-Американской Компании. Вот образец этого флага 1806 г  примерно









Всем удачного боя!

[anonym_zylwvJ8xTKPo]

Итак, постройка.

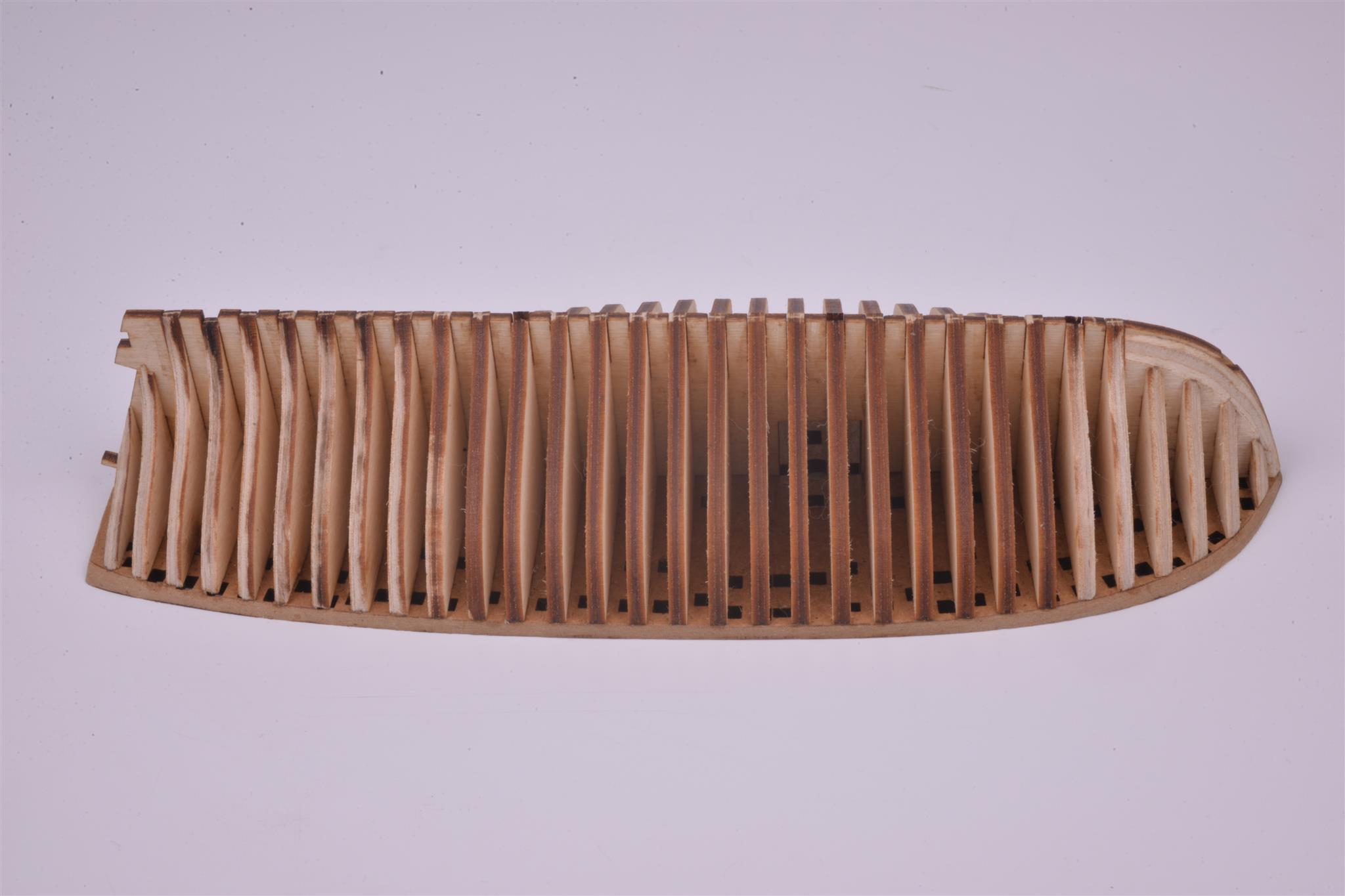

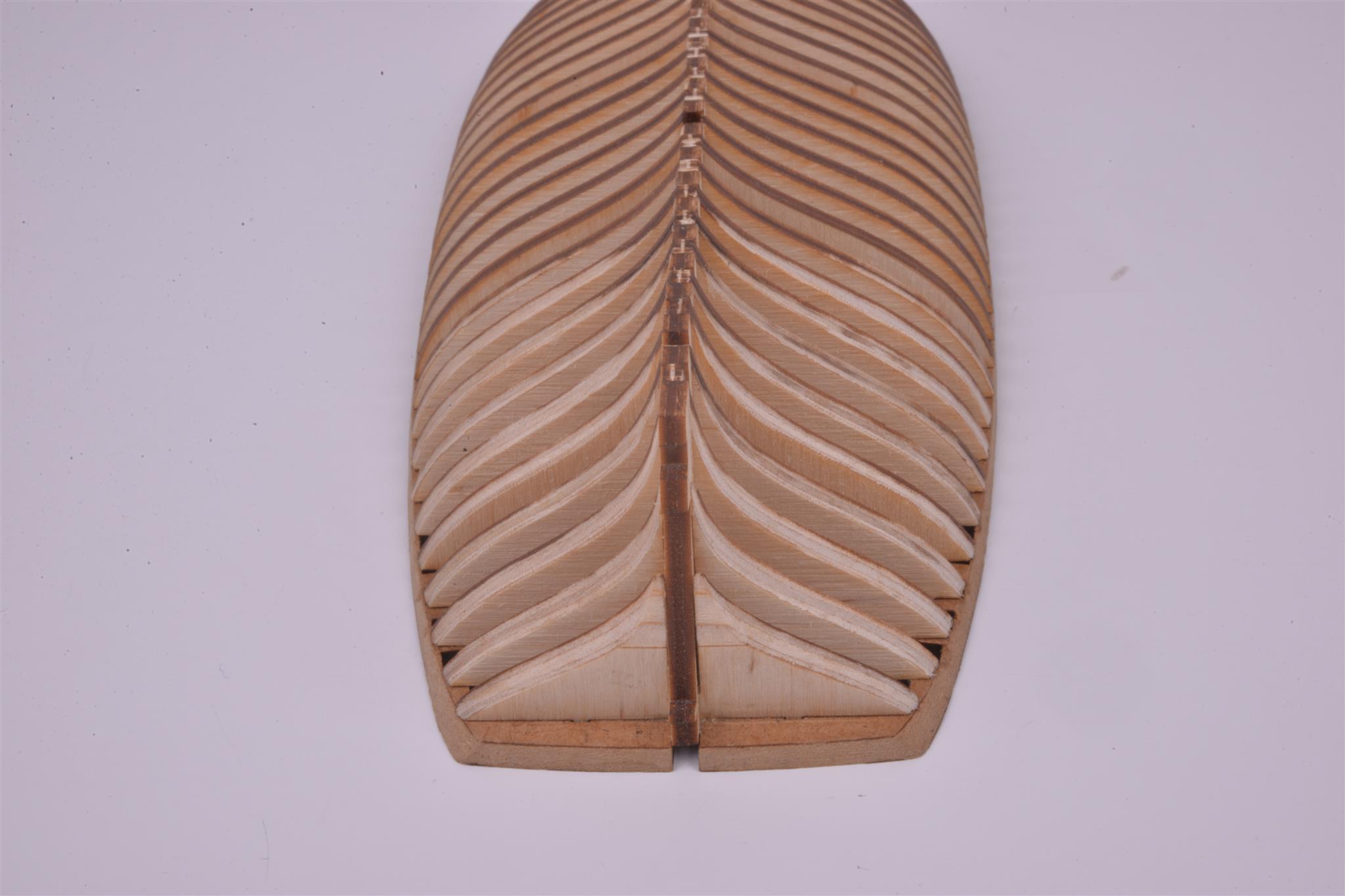

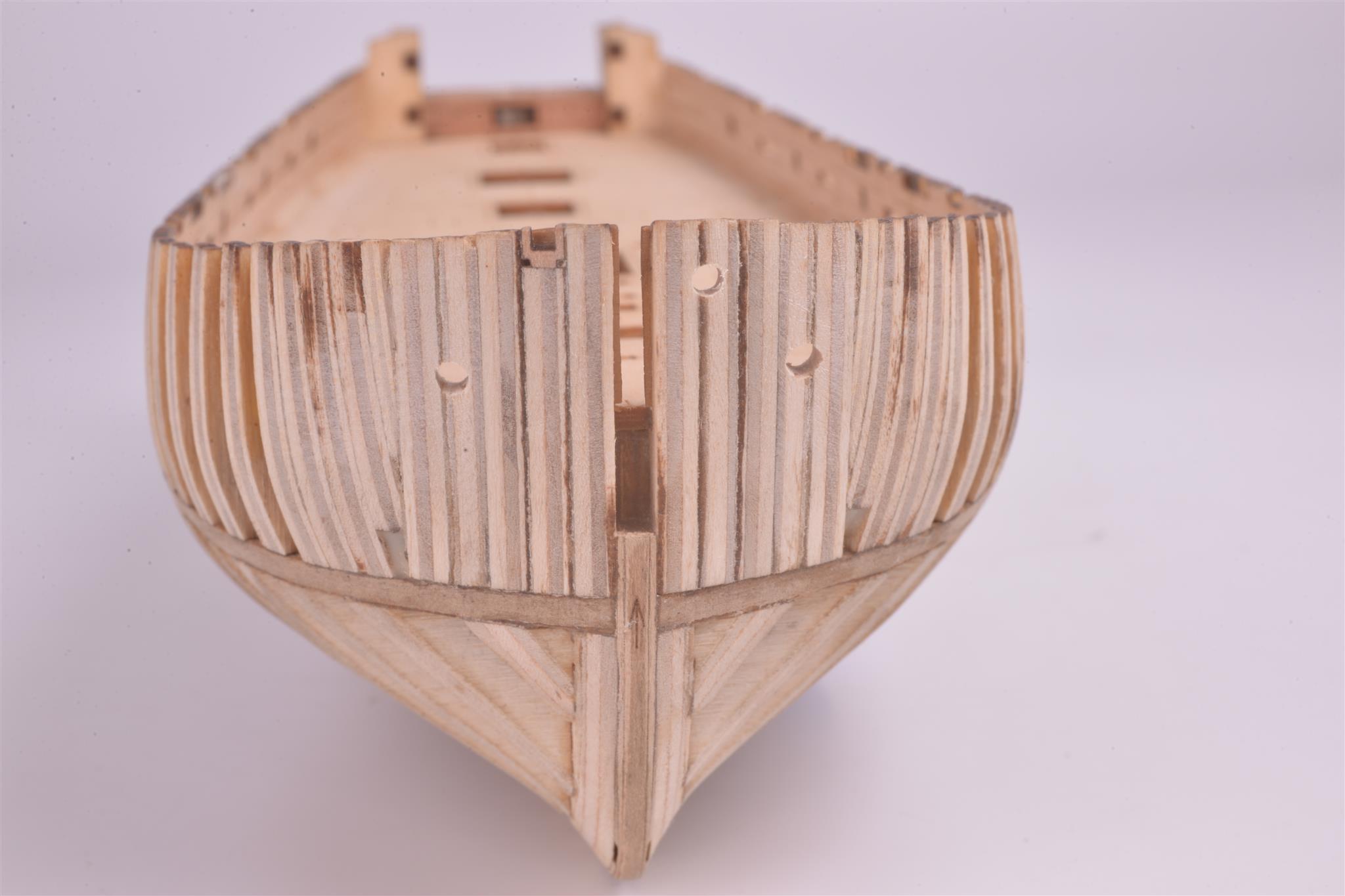

Набор корпуса - это фанера 3 мм.

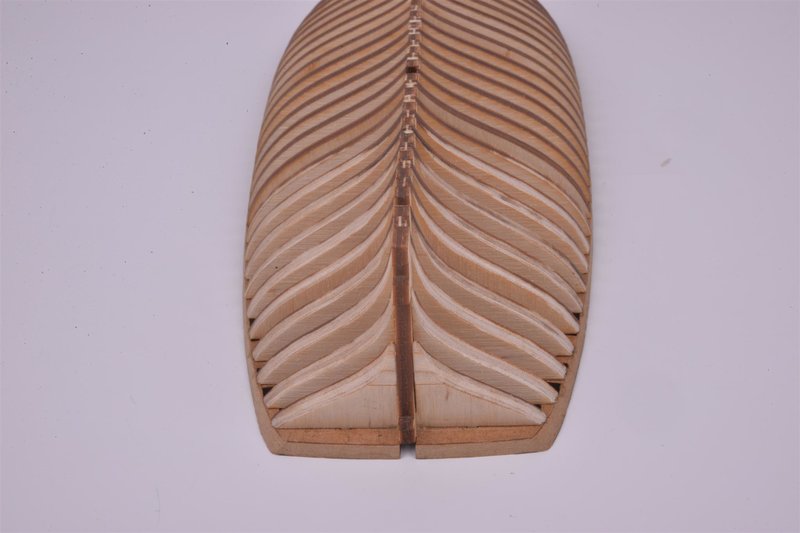

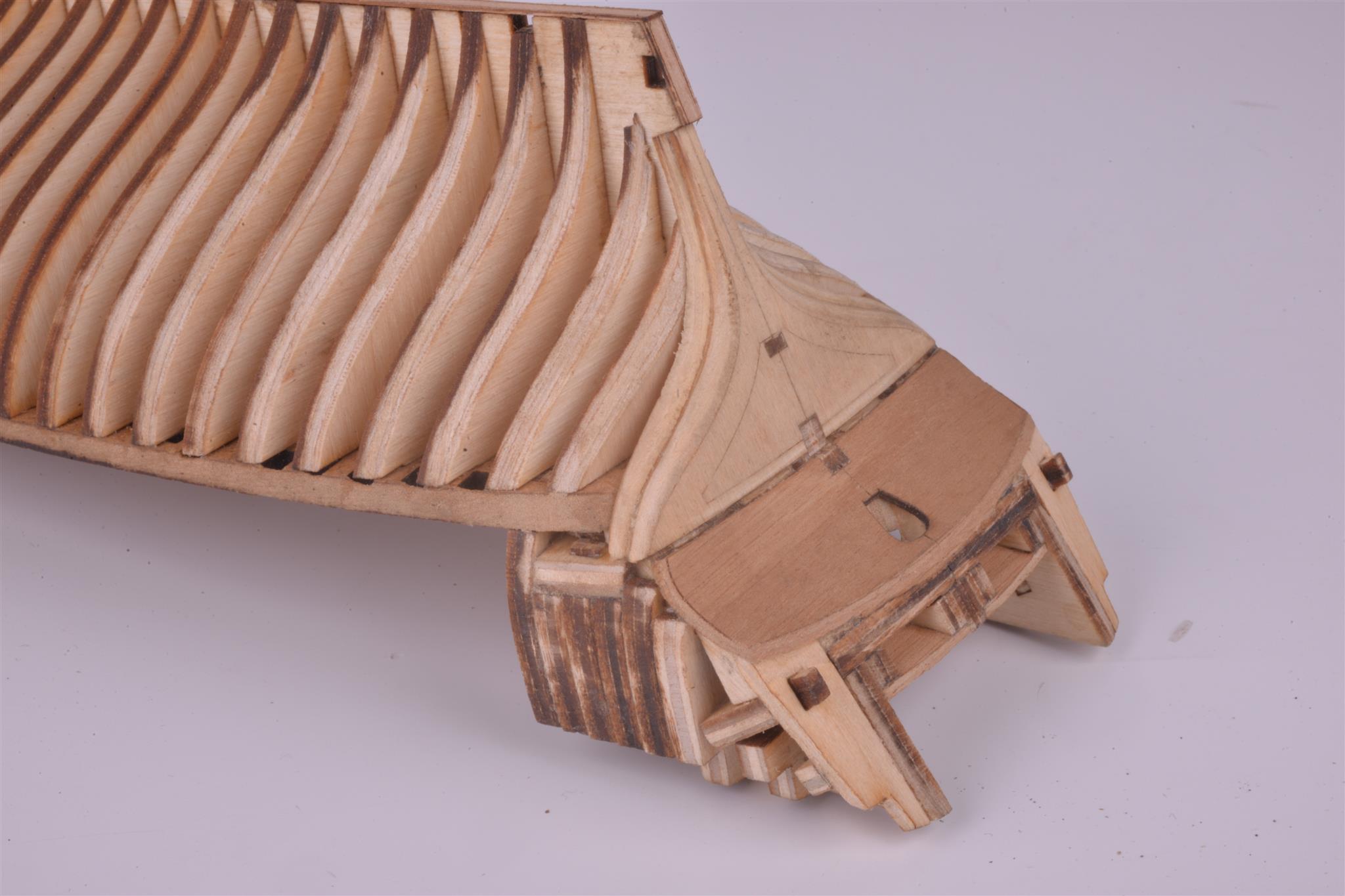

Есть основная пластина, в которую вставляются фанерные шпангоуты. Вернее "полушпангоуты", если так можно выразиться.

Этих шпангоутов очень много. Между ними расстояние (шпации) примерно те же 3-4 мм

В итоге, это упрощает сборку корпуса тем, что не надо обшивать двумя слоями - черновой и чистовой обшивками

Тут сразу мы будем класть чистовую из шпона.



Сборка в целом очень простая, словно конструктор.

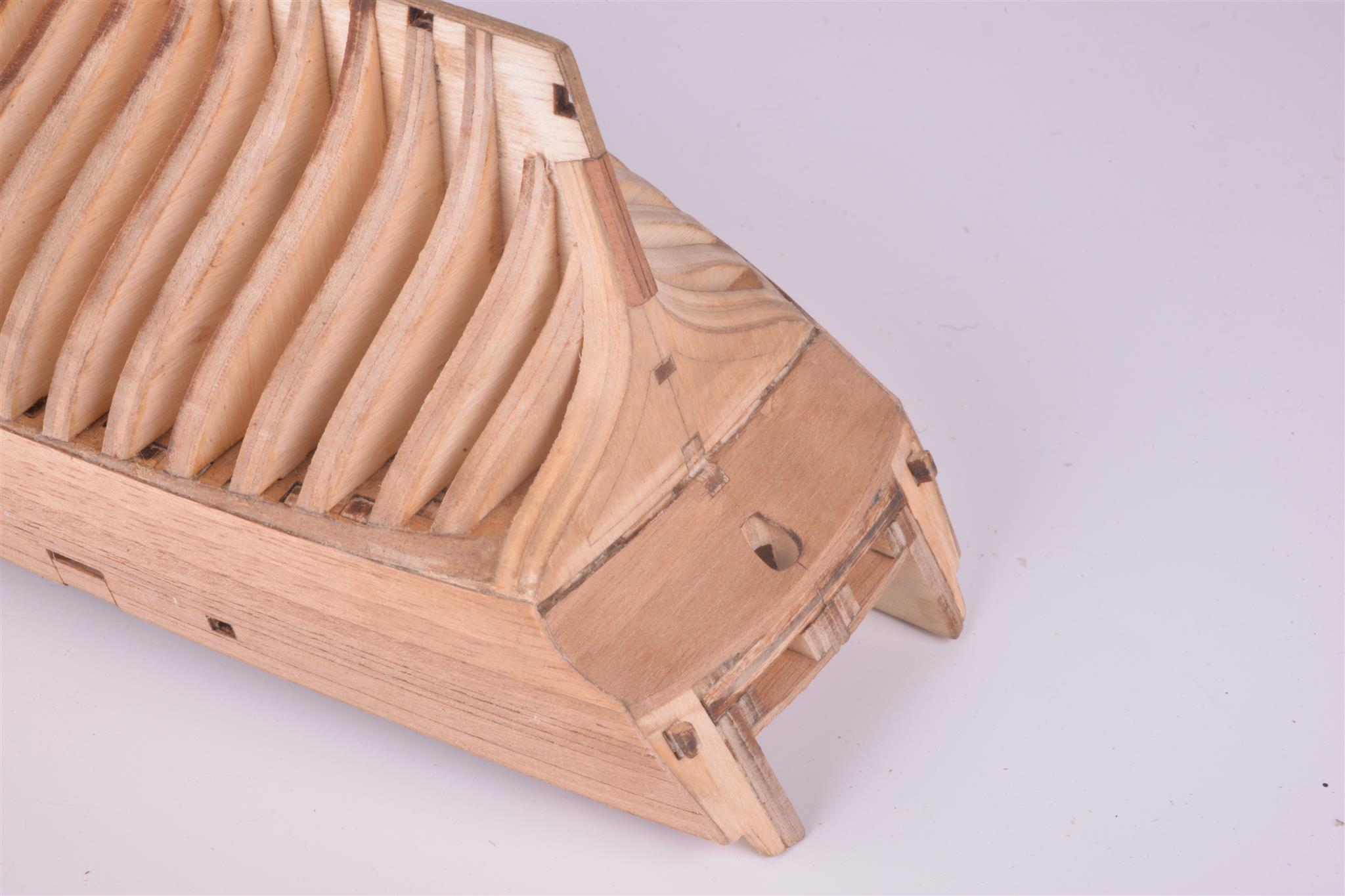

Конечно, со шпангоутов надо снять малку. Границы малки обозначены лазером на каждом шпангоуте.

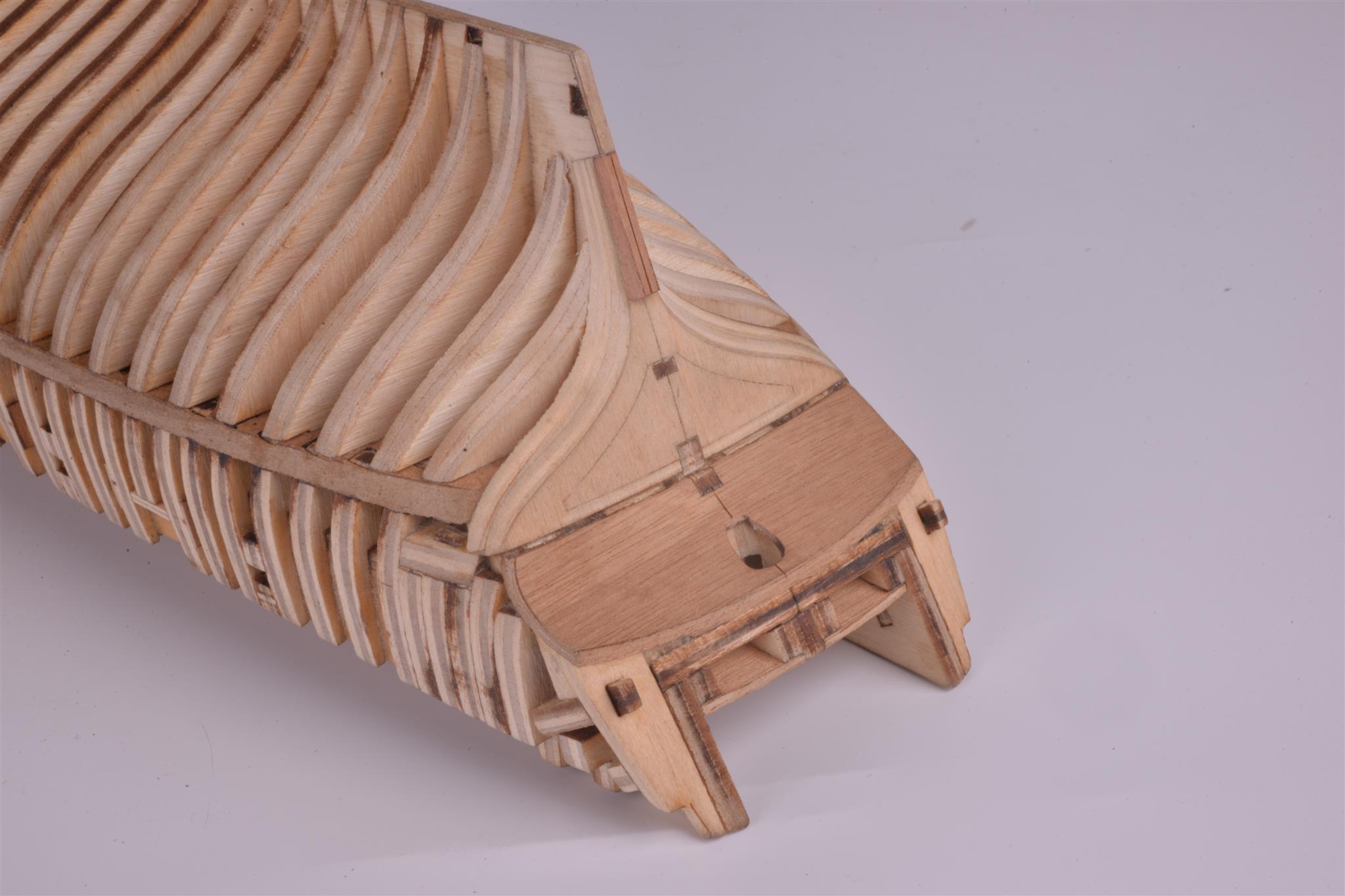

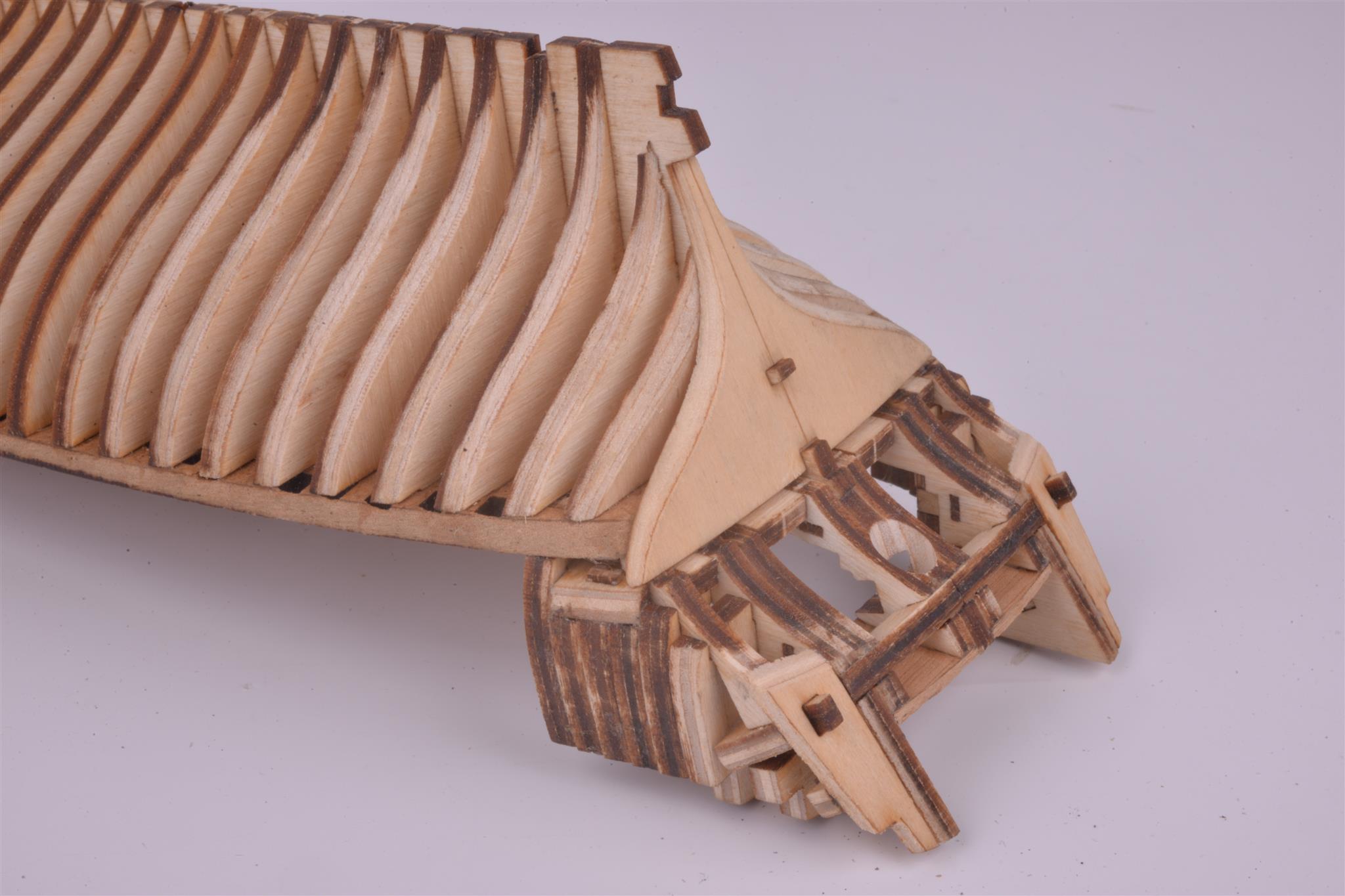

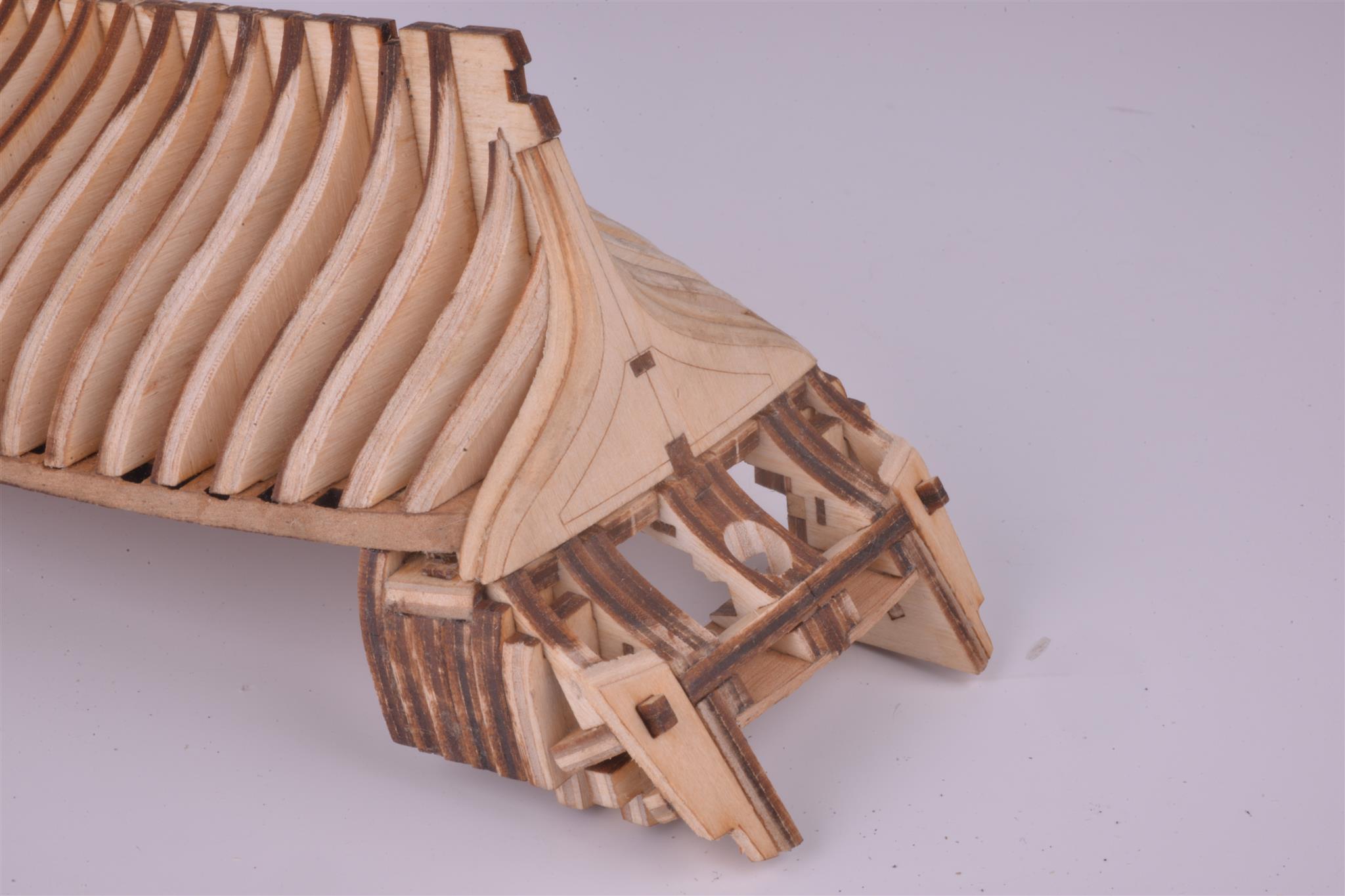

После этого формируем корму по инструкции.

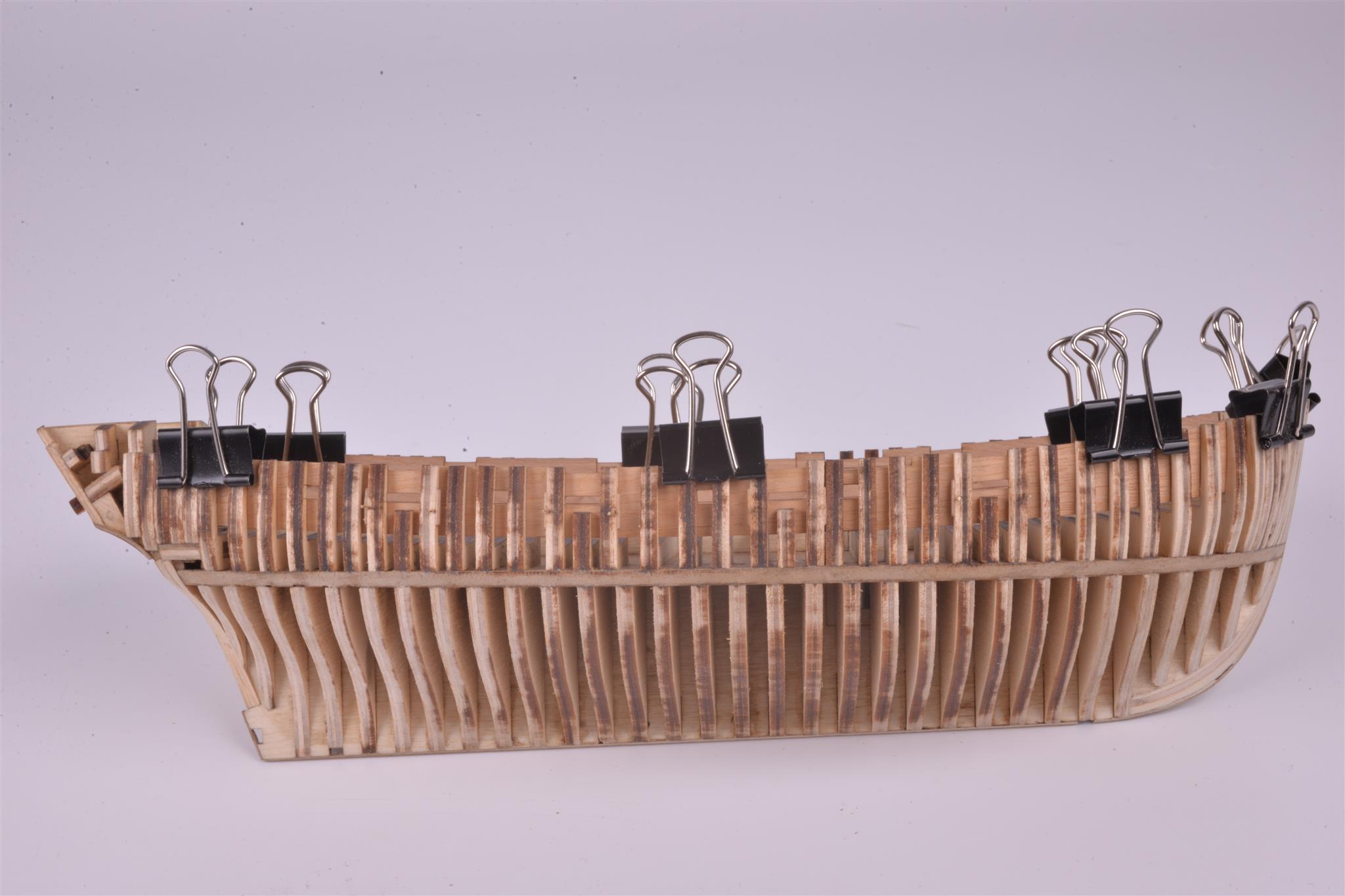

Затем вставляем верхние части шпангоутов, на реальном корабле "топтимберсы".

С их помощью формируем и пушечные порты.

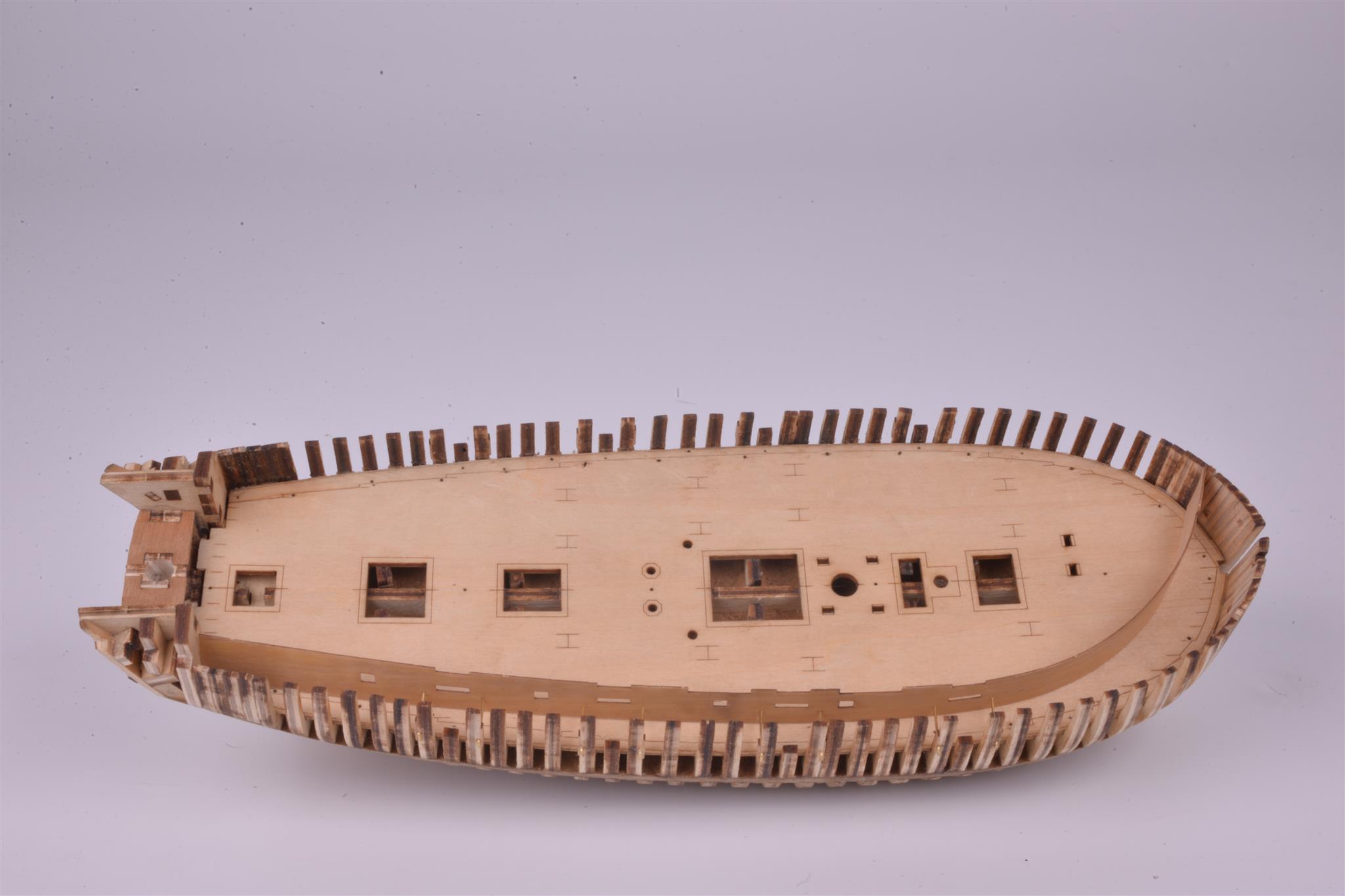

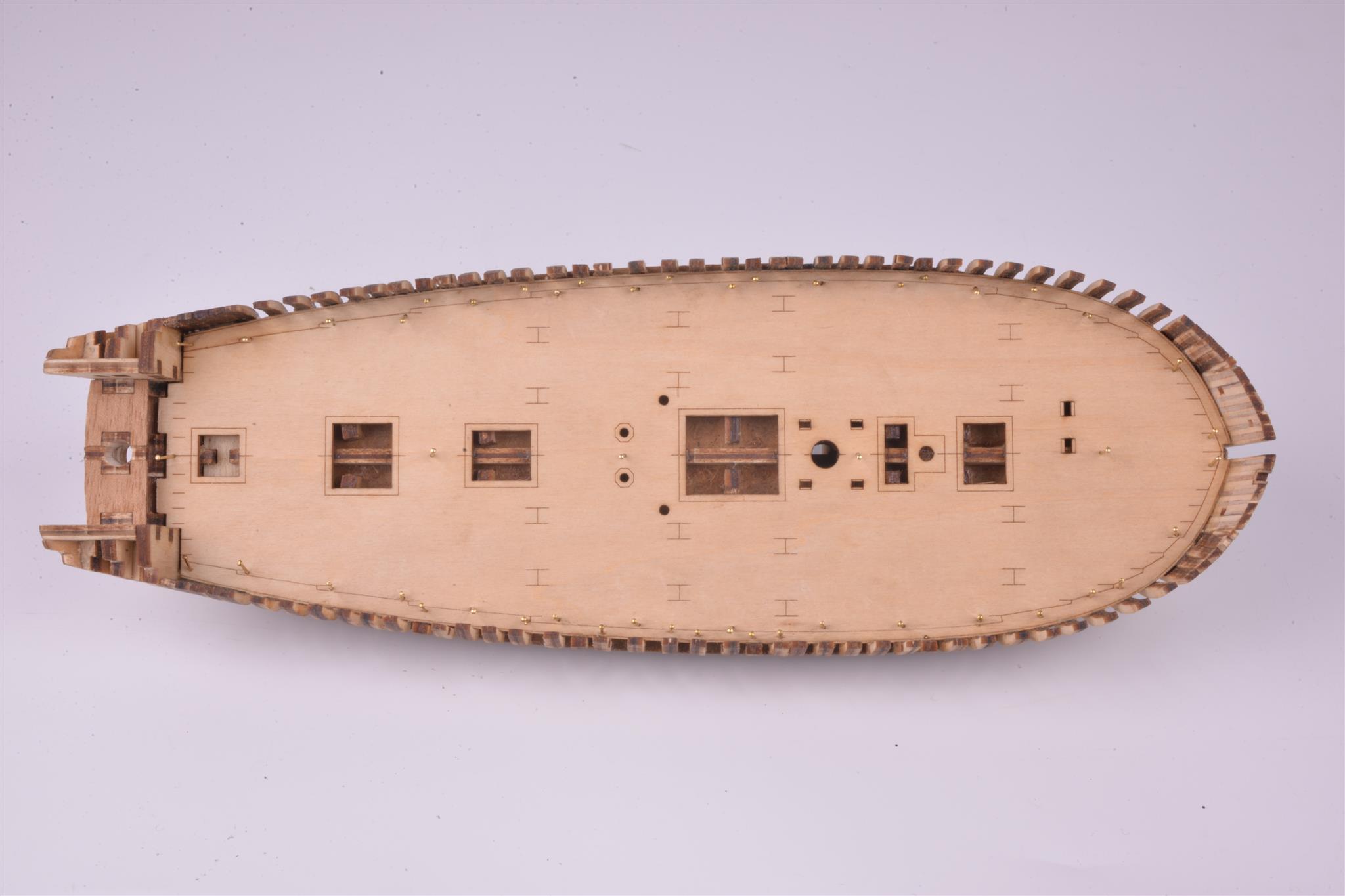

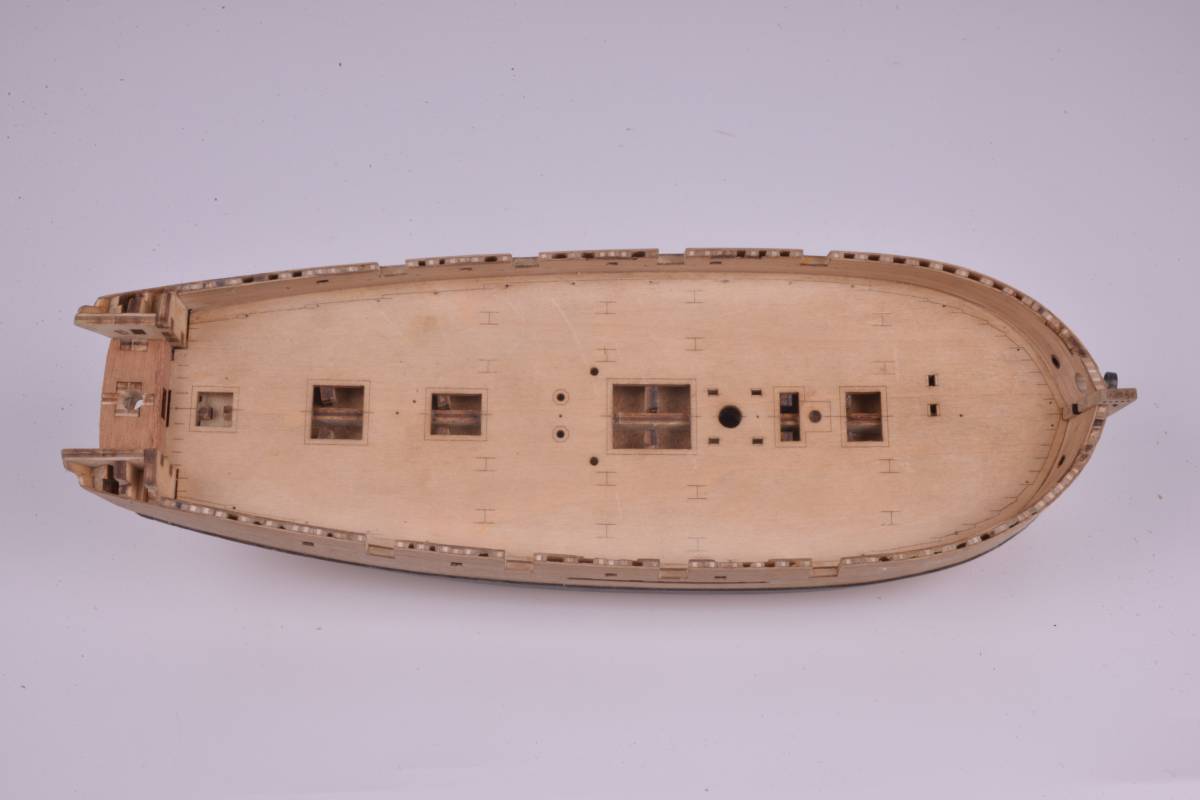

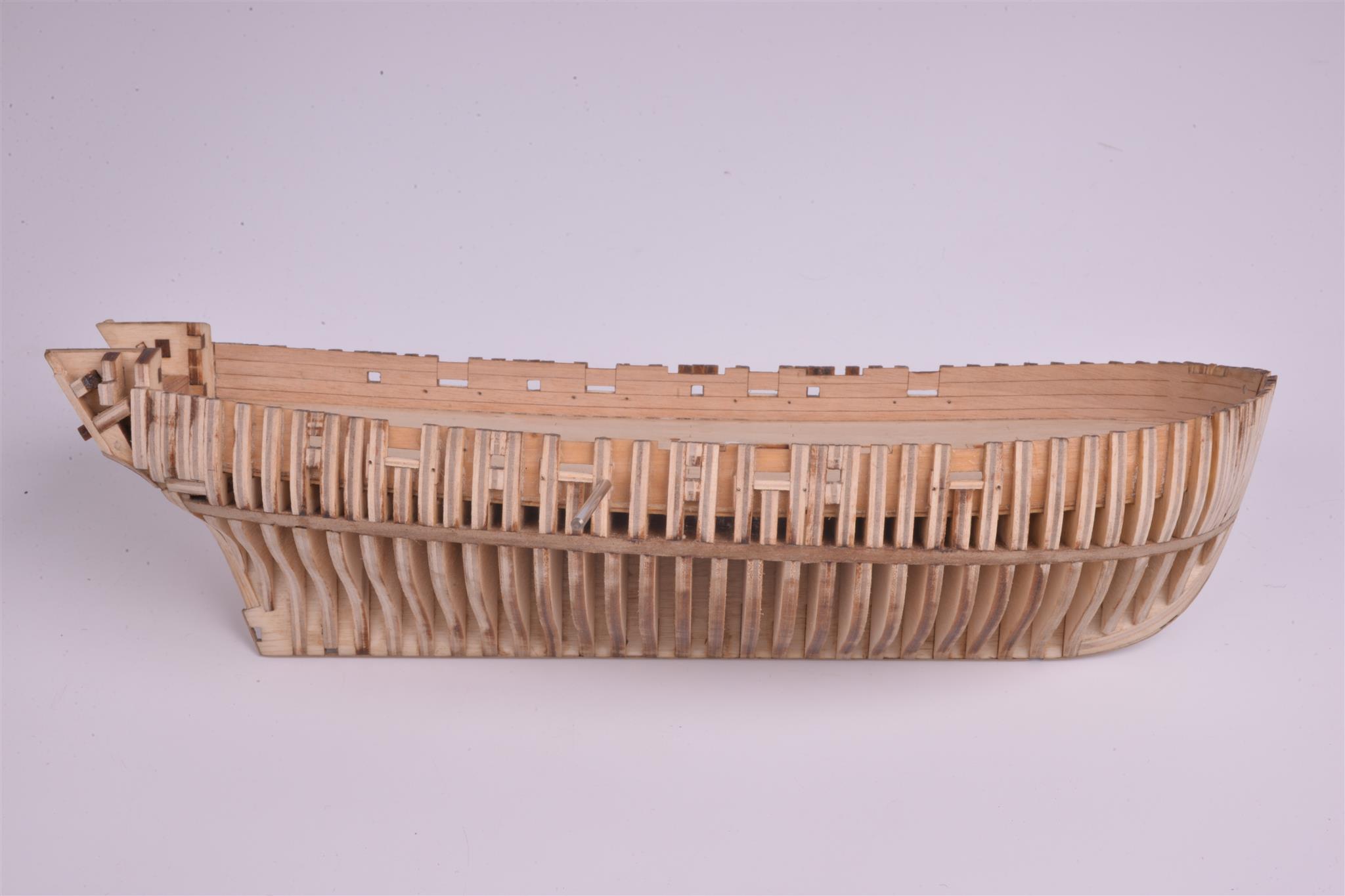

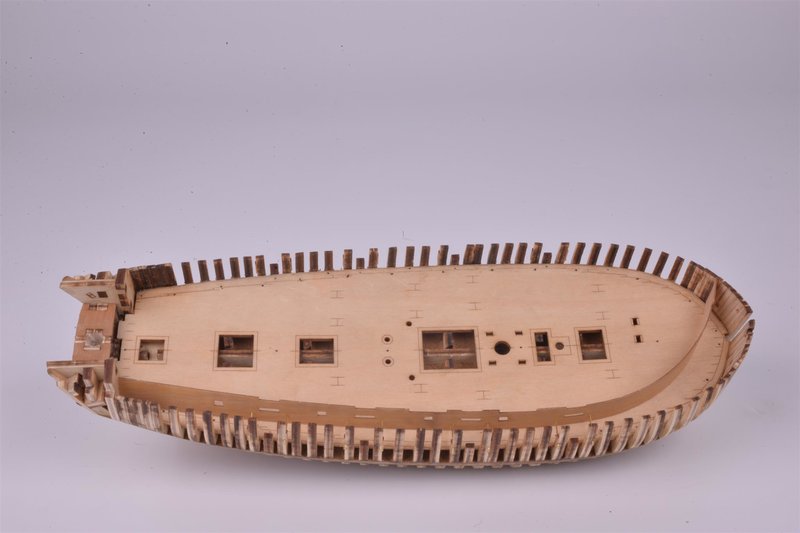

Сверху ставим фальш-палубу из фанеры.

На ней есть отверстия - будущие люки , под мачту, брашпиль, водяные помпы.

Даже есть разметка, чтобы положить свои рейки - палубу. Но у нас палуба уже готовая из шпона, с лазерной разметкой

Также сразу можно приклеить внутренний фальшборт - обшивку изнутри.



И делаем отверстия под  якорные клюзы и для бушприта.







Корпус получился просто бомбовский. Крепкий, хоть орехи колоть можно.

Такое количество шпангоутов никогда не приведет к тому, чтобы корпус повело.



[anonym_zylwvJ8xTKPo]

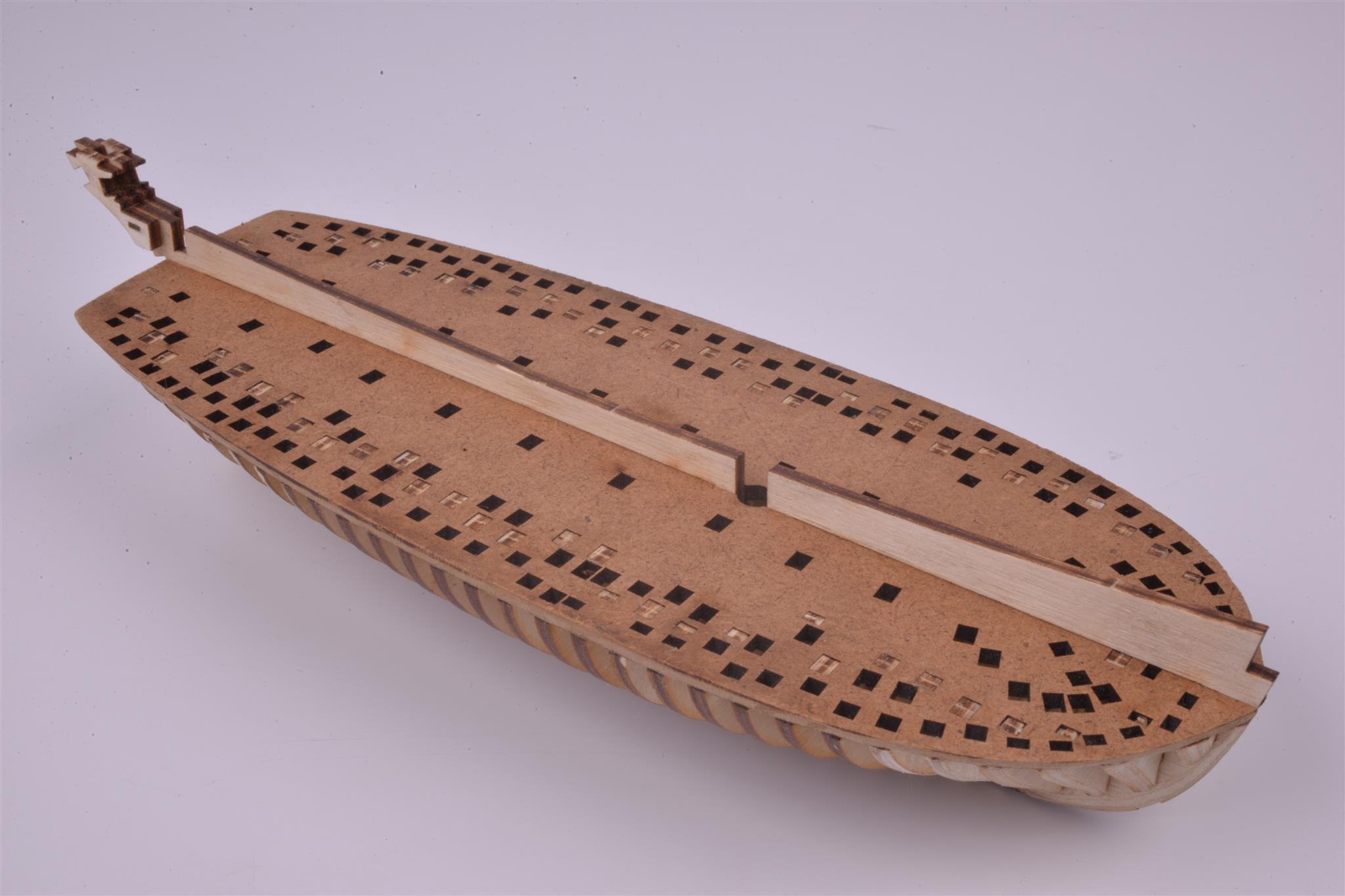

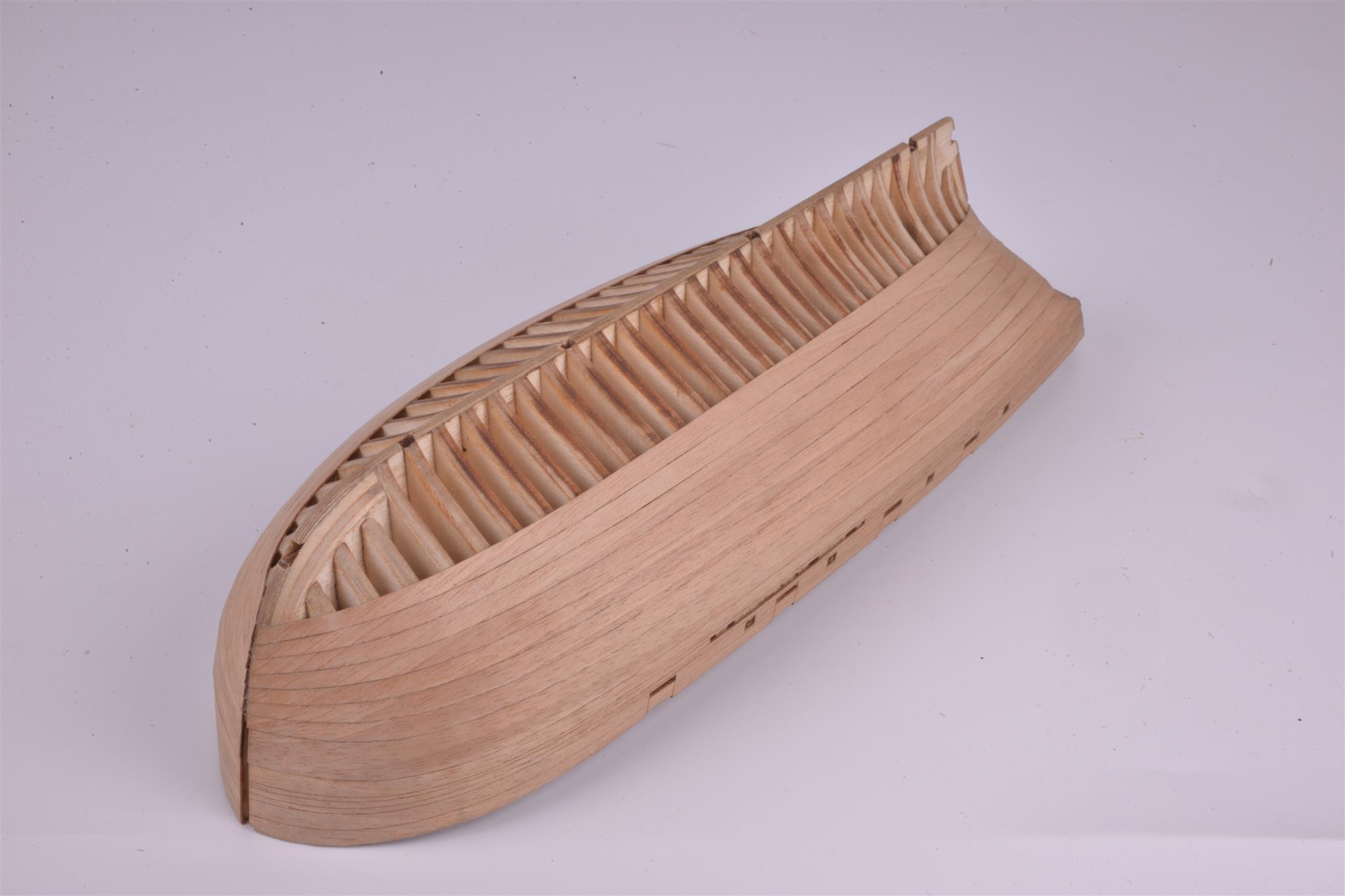

Дальше идёт обшивка корпуса

И сразу чистовая.

Шпон 0,6мм.

Доски уже нарезаны лазером Остаётся только их приложить друг к другу и всё. Подгоняется легко, только аккуратность требуется и все.

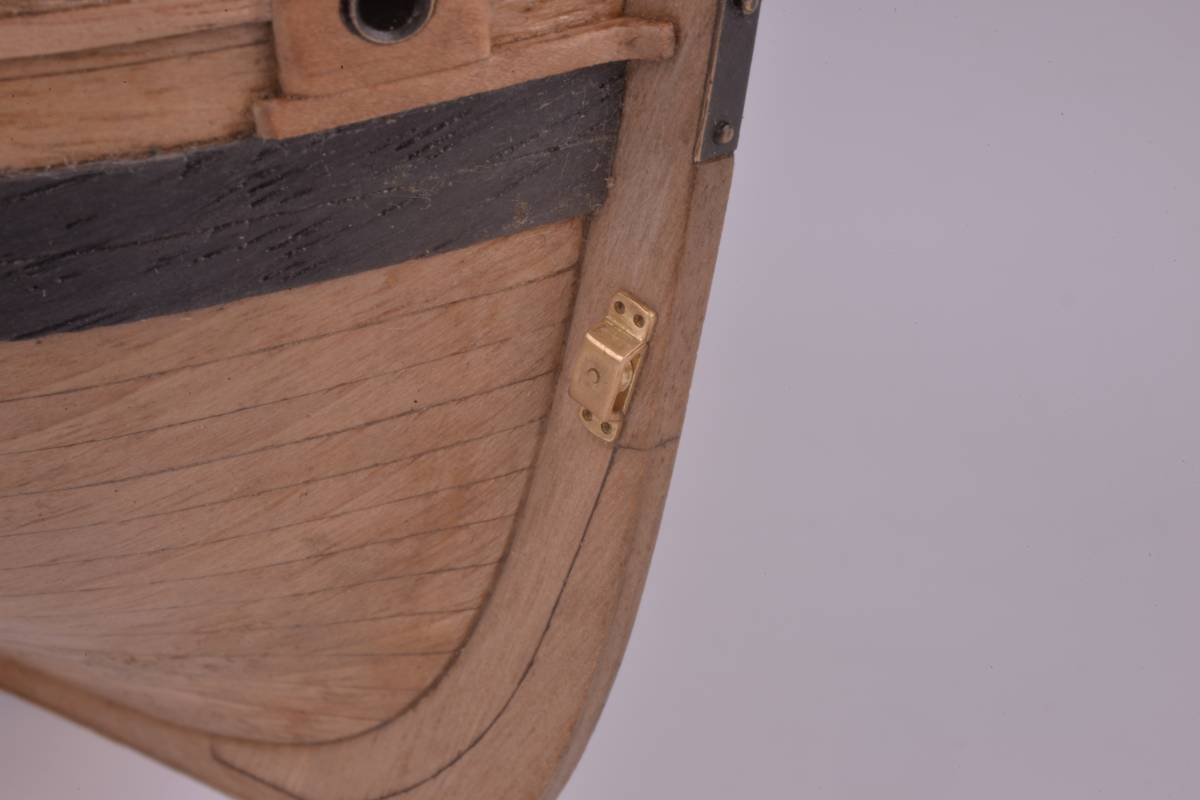

Обшивка идёт от портов и вниз к килю.

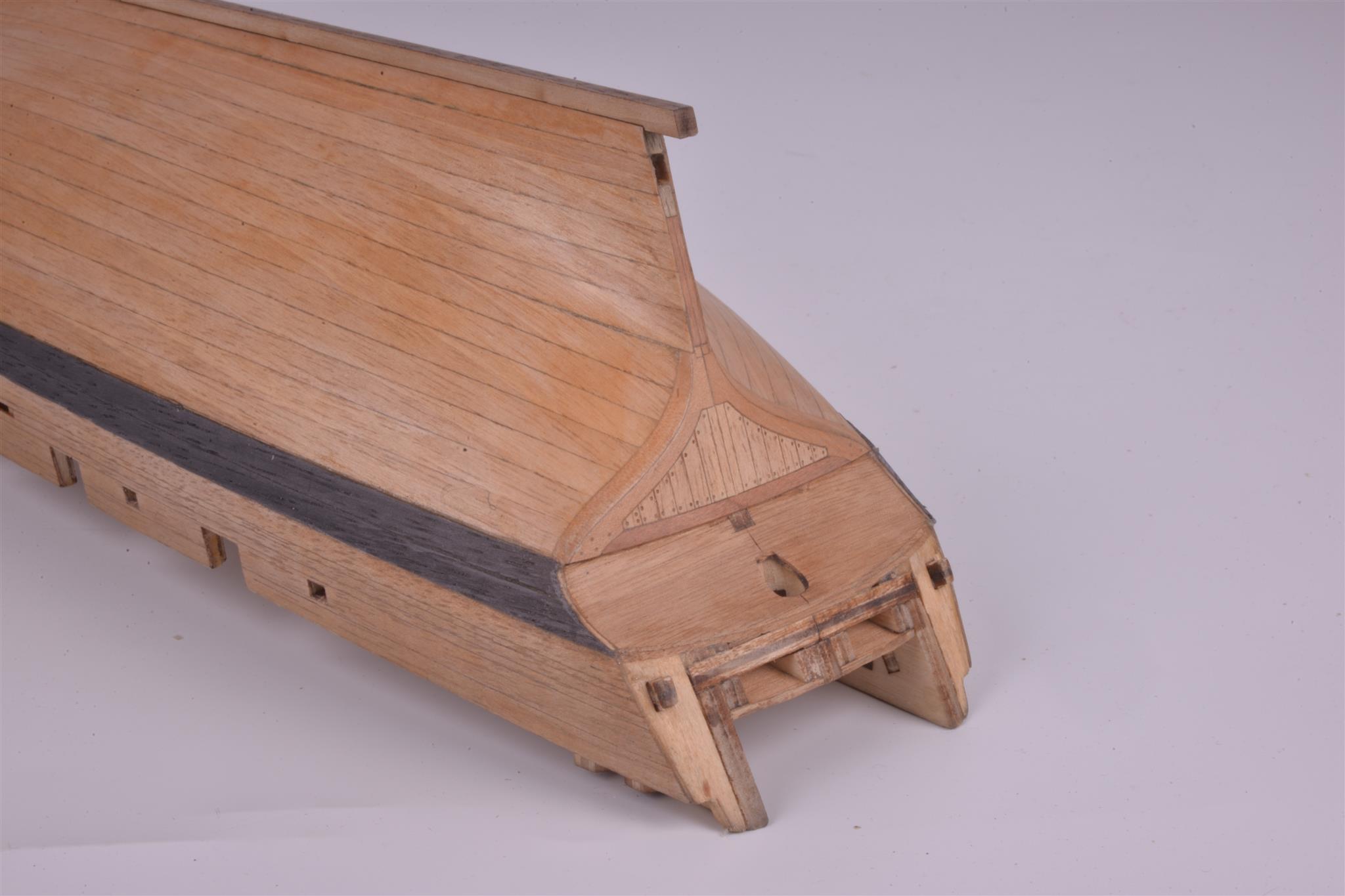

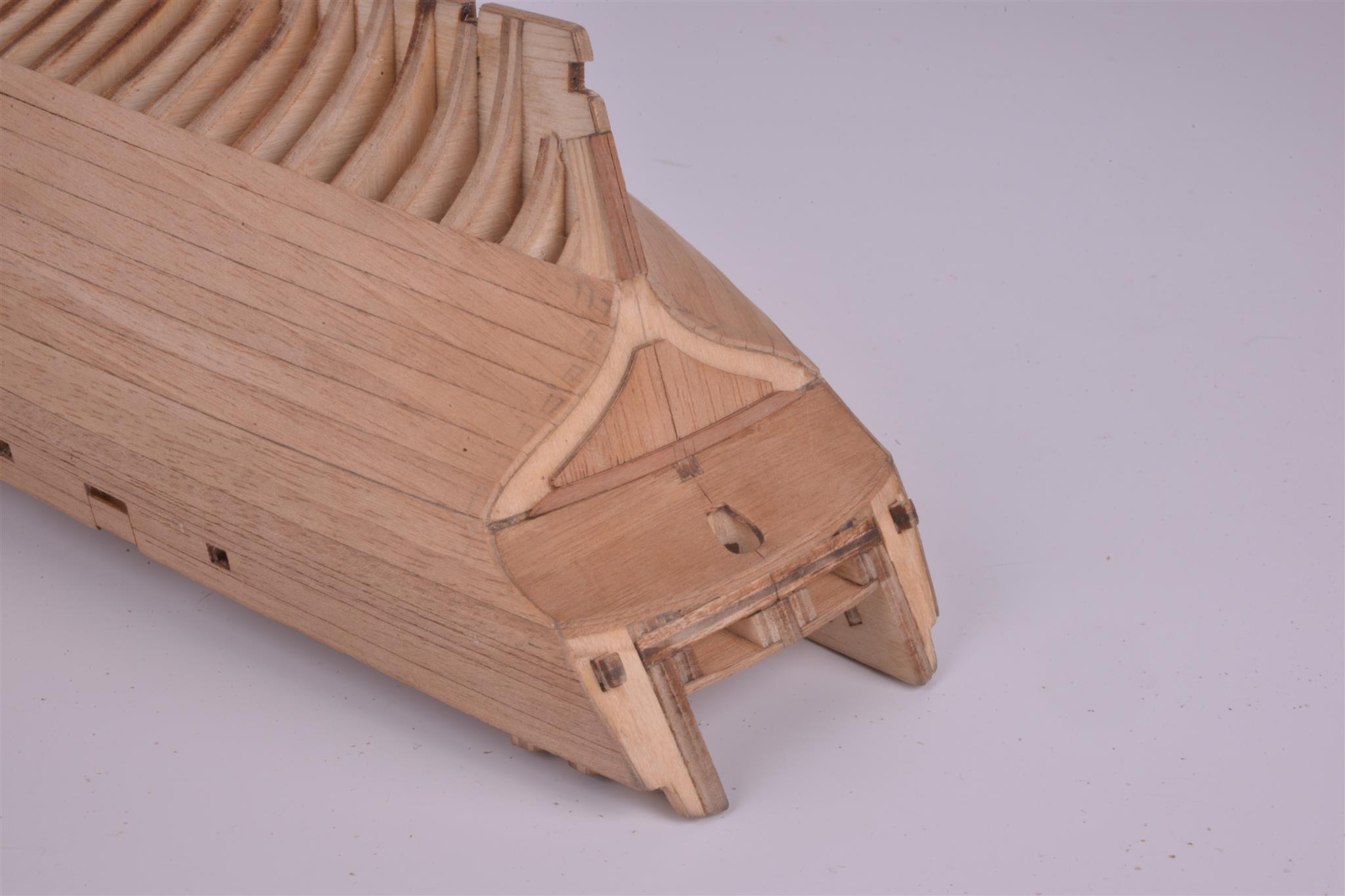

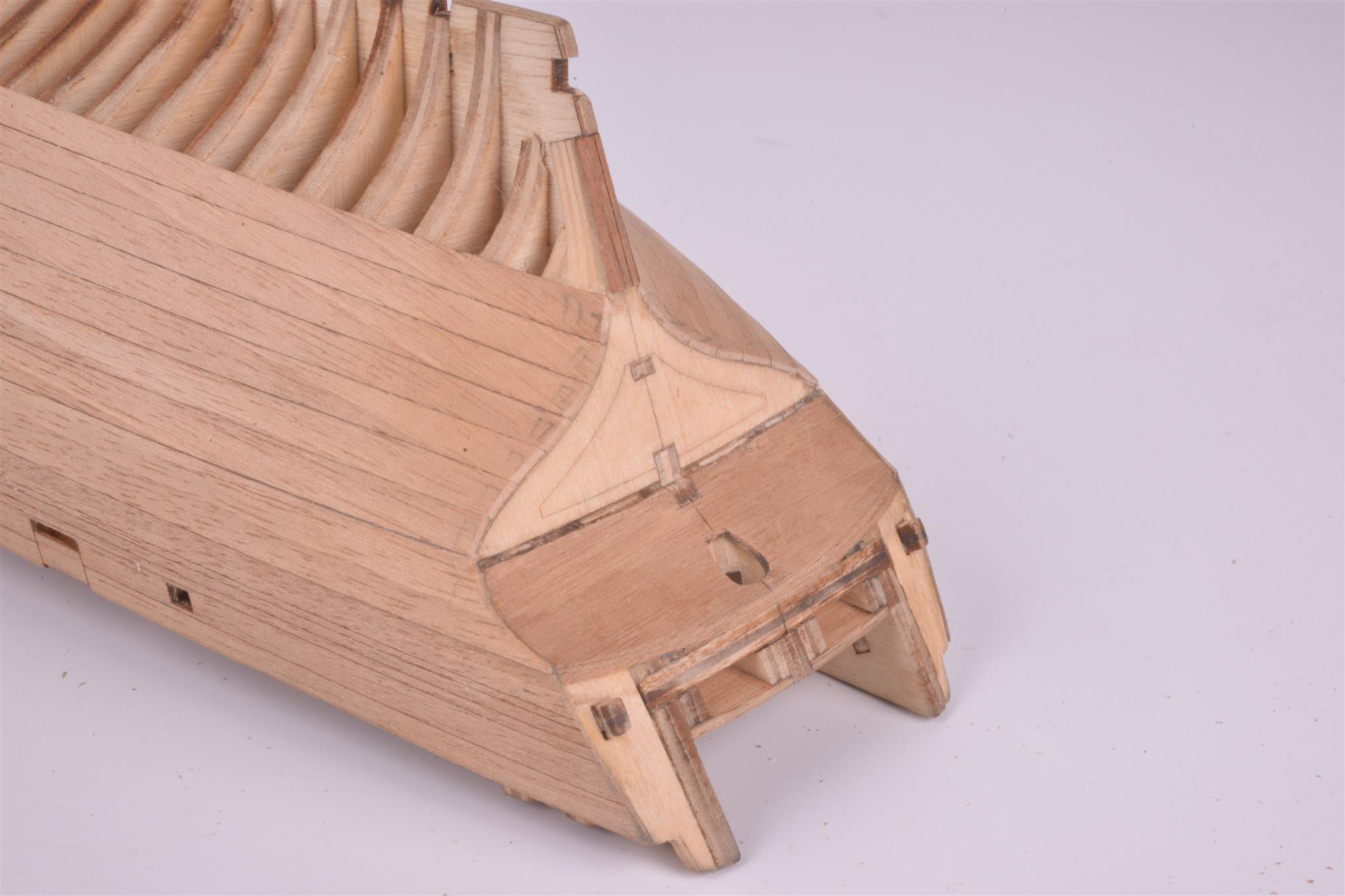

тут же надо сделать кормовую часть - называется шпигель.

По инструкции приклеены 5 деталек, с учетом подложки.

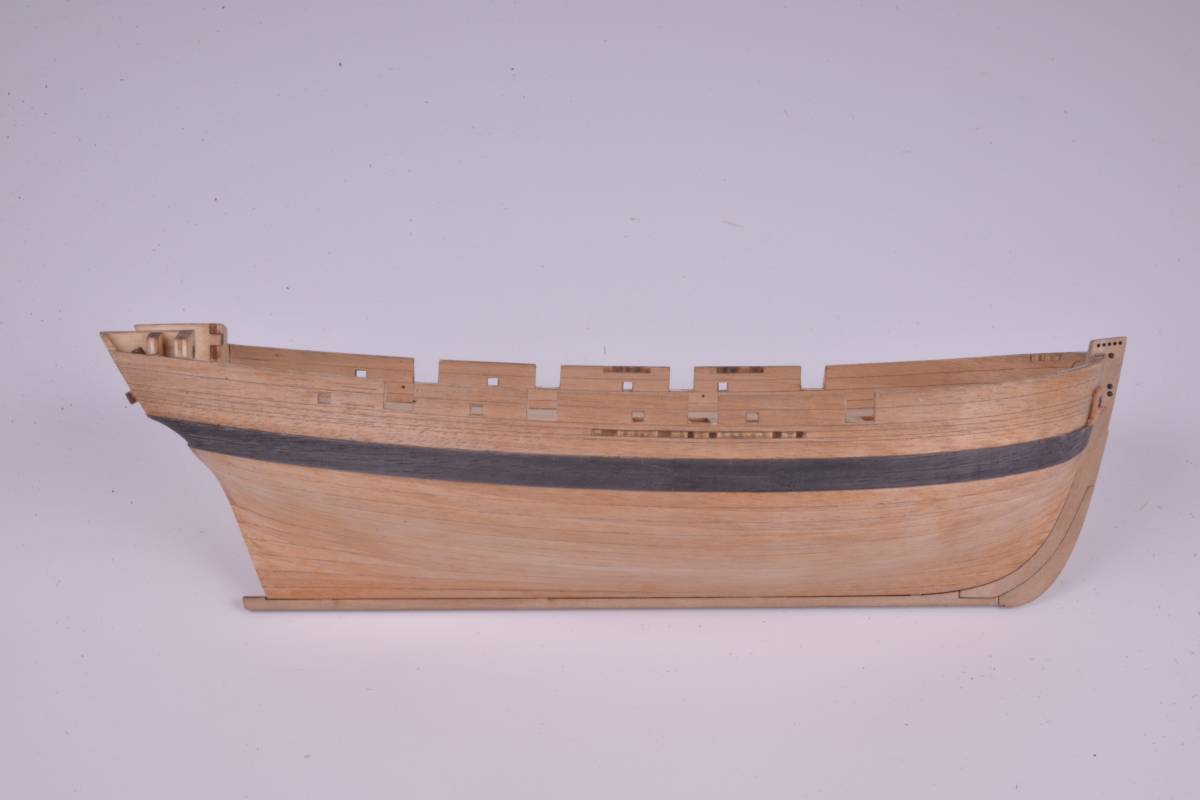

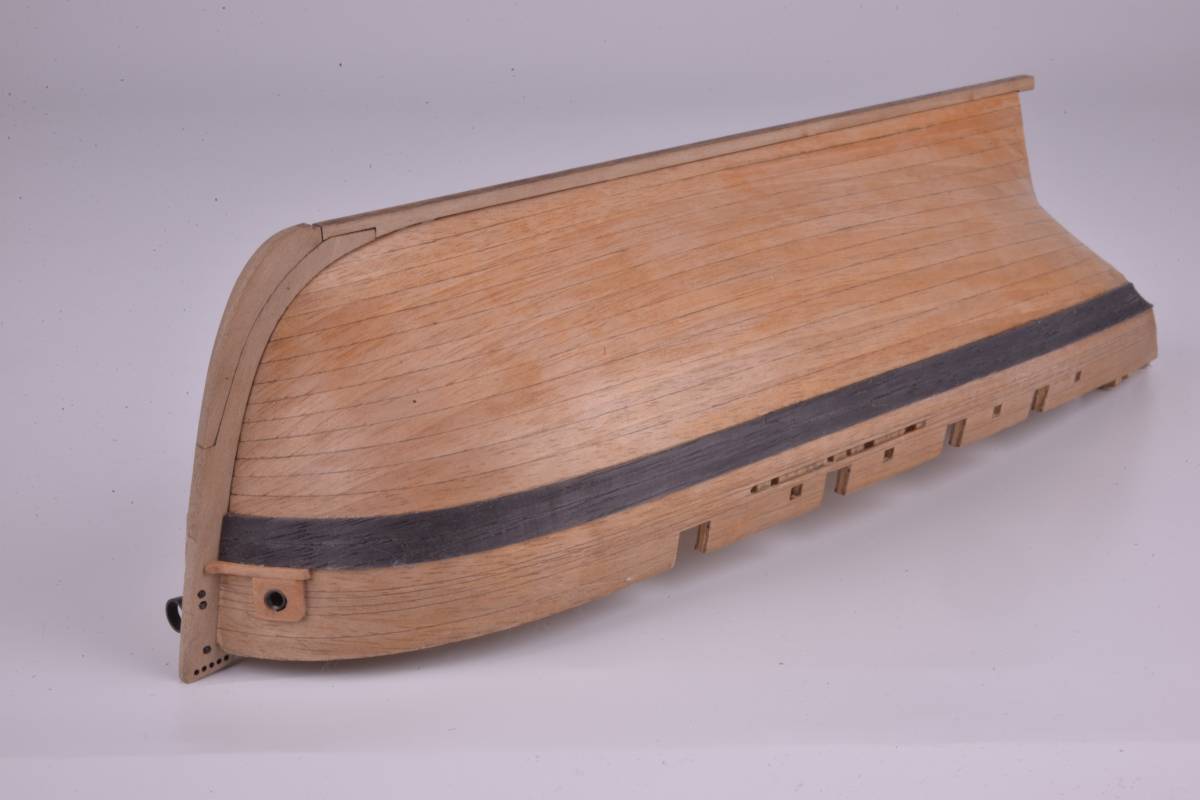

Из второго шпона - черного цвета накладываем бархоут.

И вот теперь можно всё зачистить, в том числе обводы кормы: шпигеля и подзора



[anonym_zylwvJ8xTKPo]

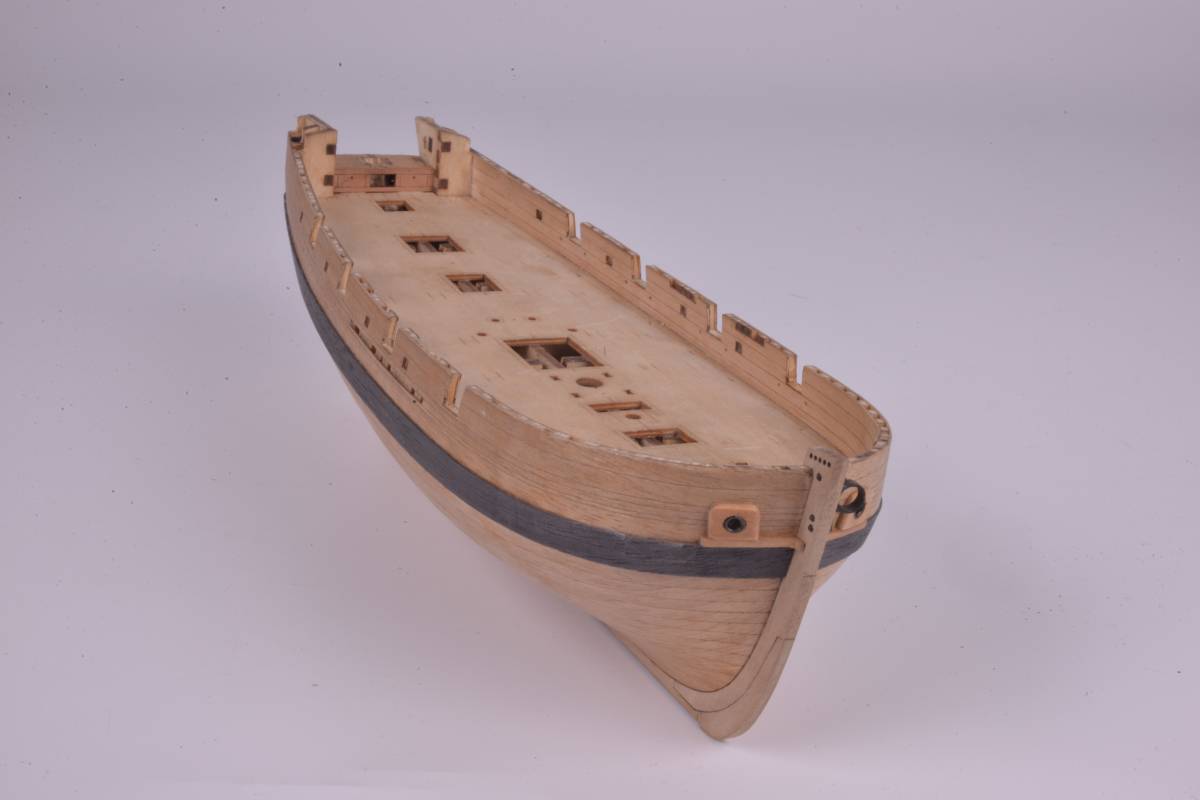

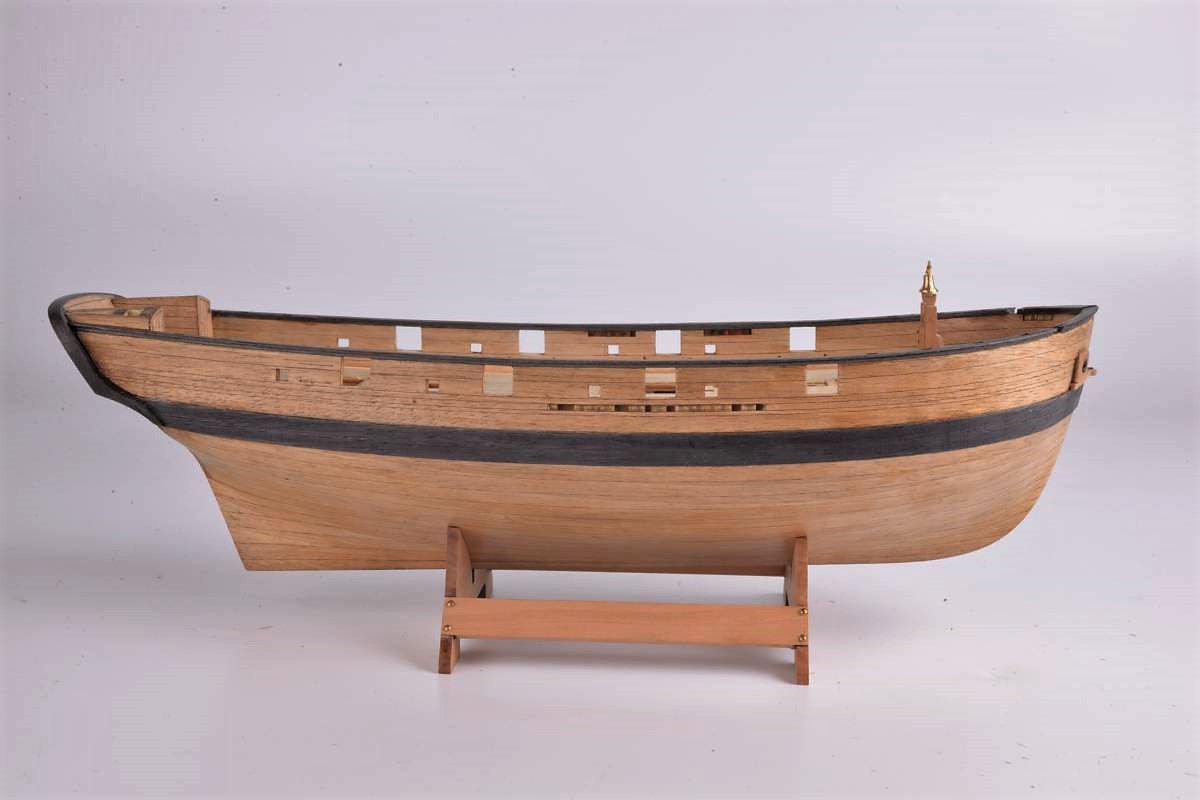

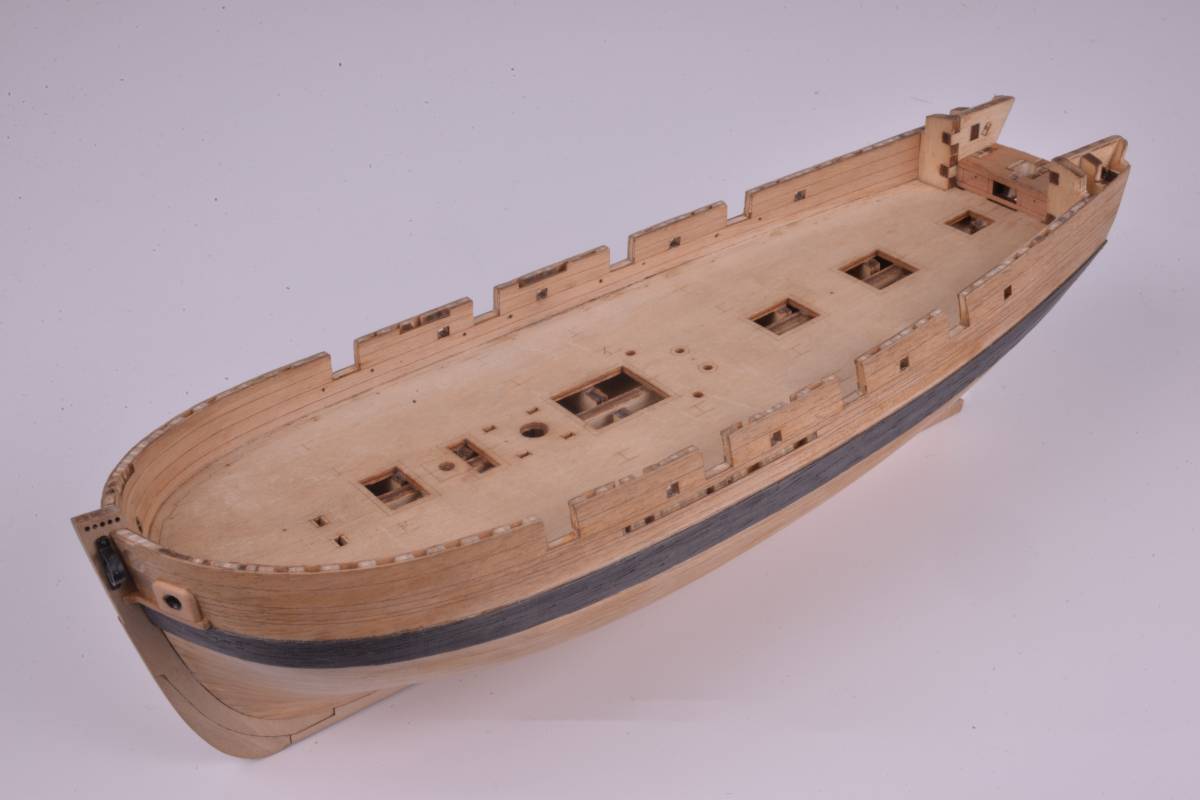

Конструкция корпуса легко позволяет подогнать внутреннюю и внешнюю обшивку. прорезать порты для пушек и портики под вёсла.

Выглядит эта красота вот так

[anonym_zylwvJ8xTKPo]

Немного элементов тендера

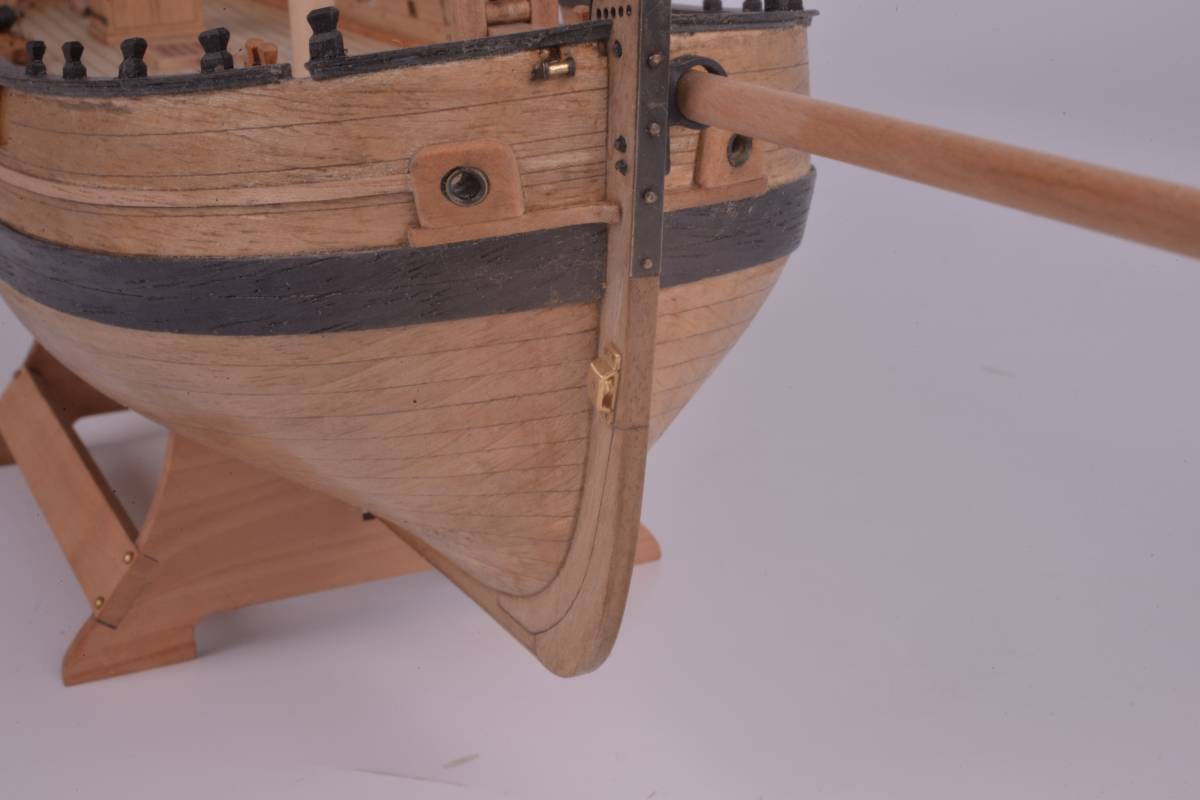

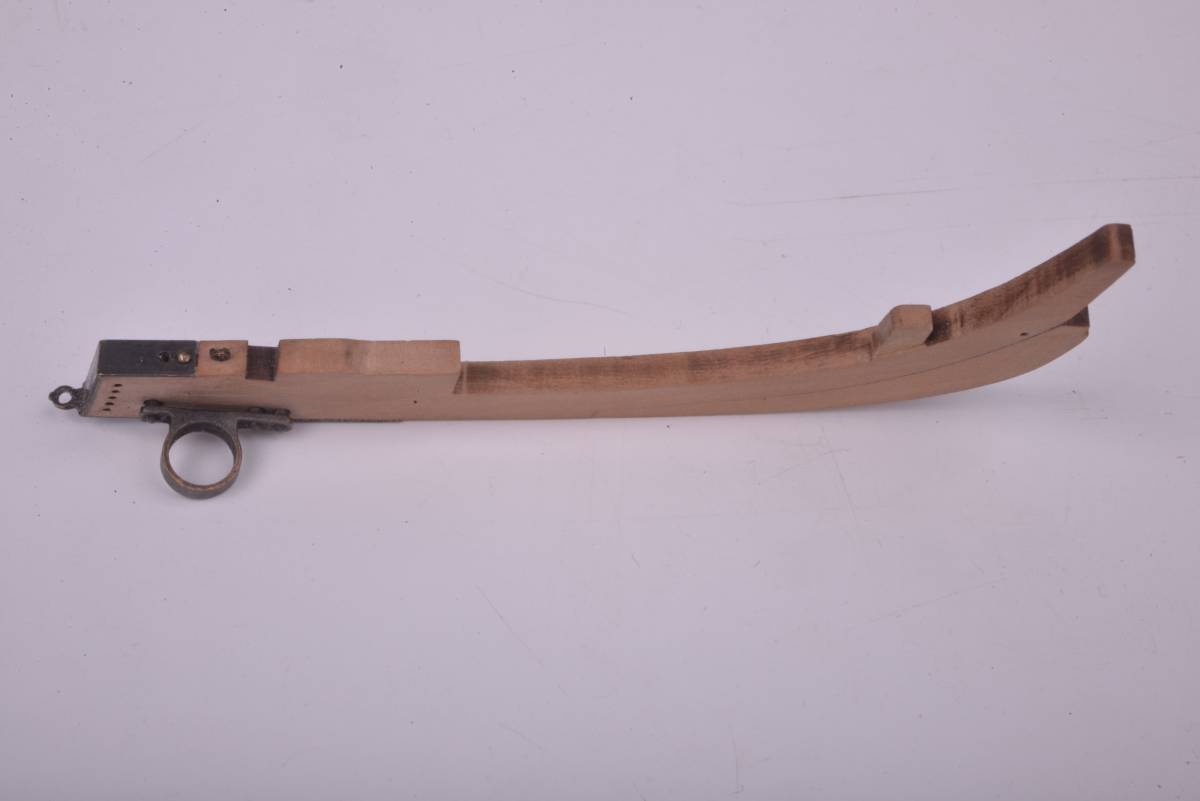

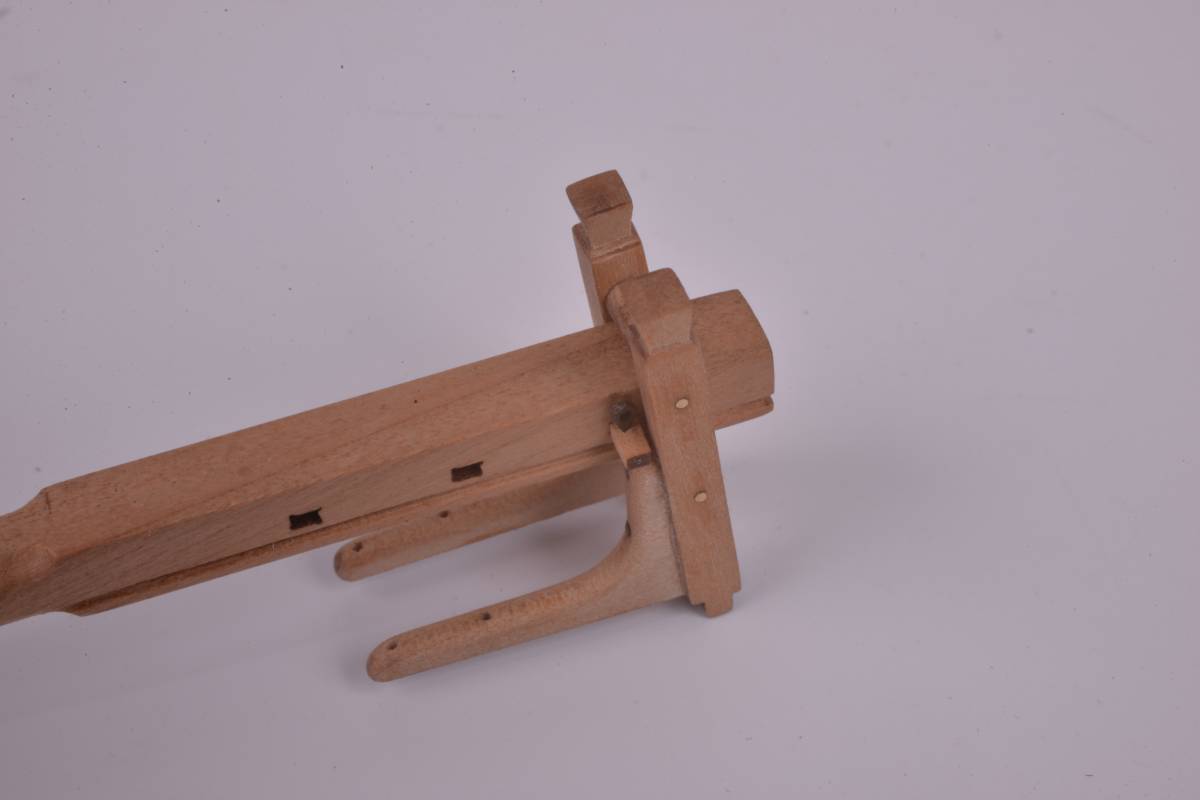

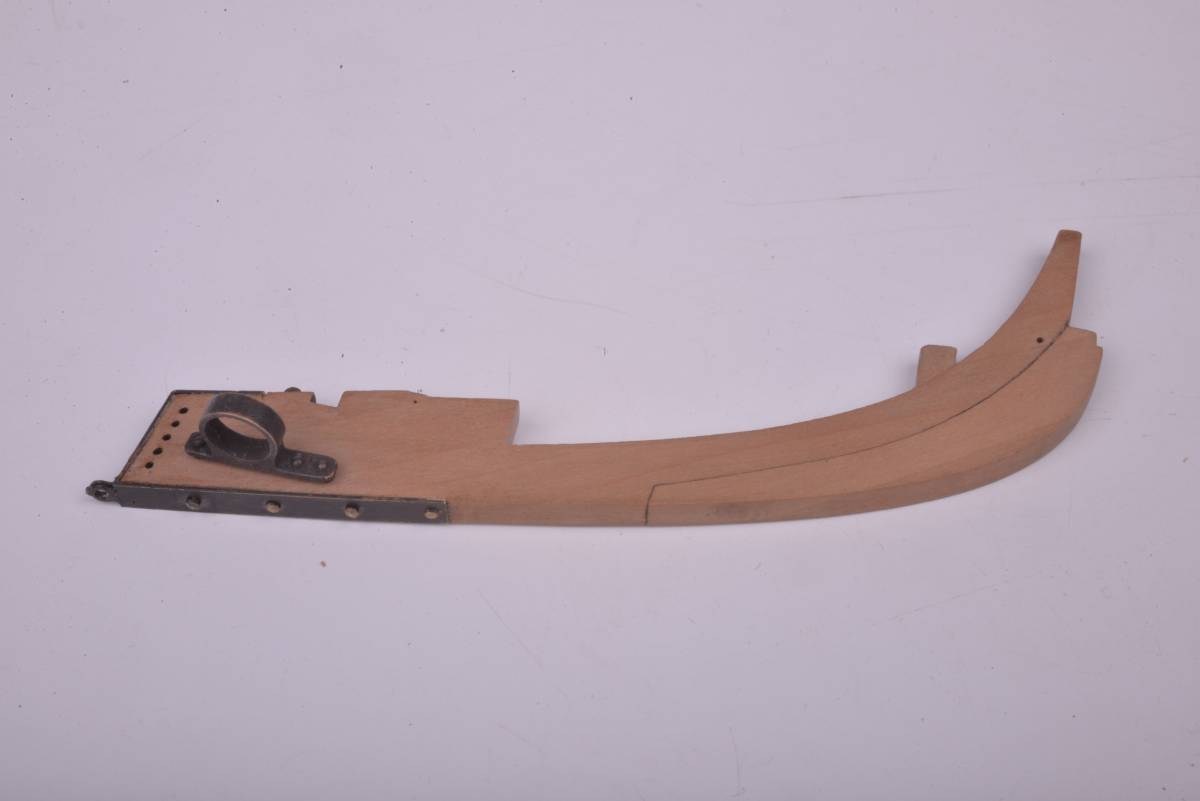

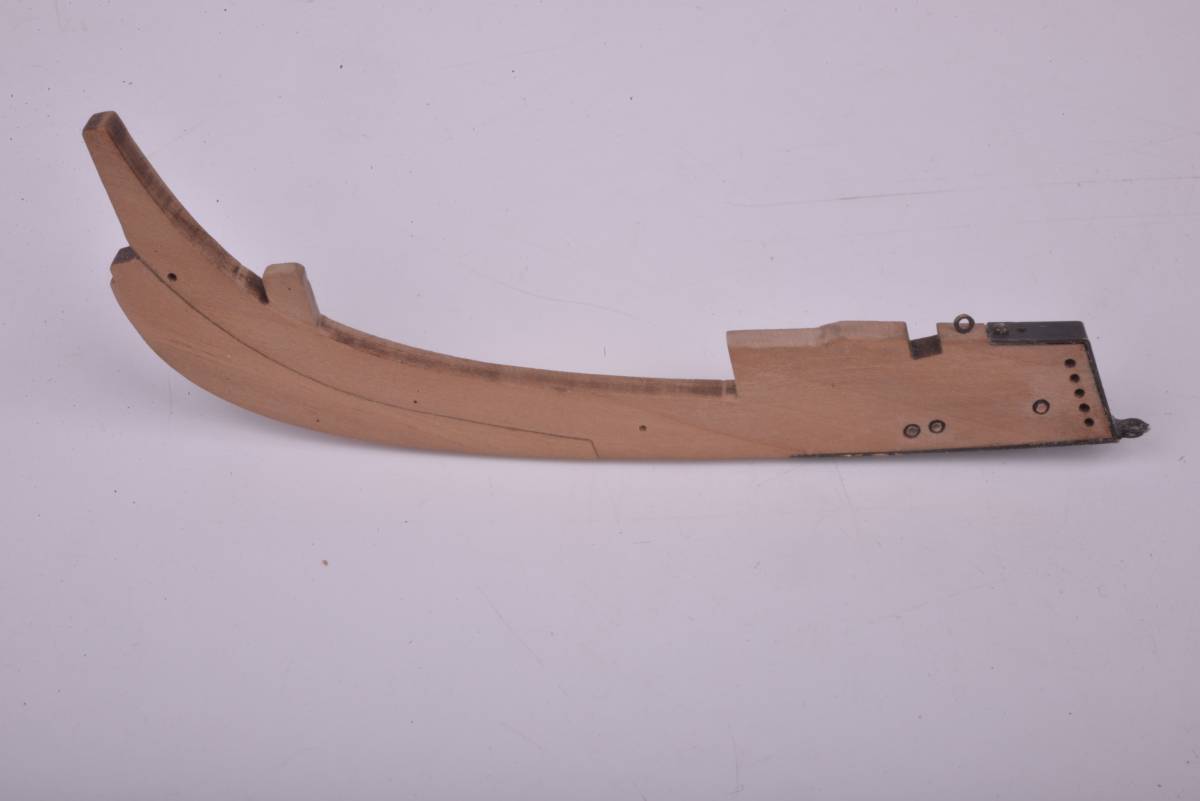

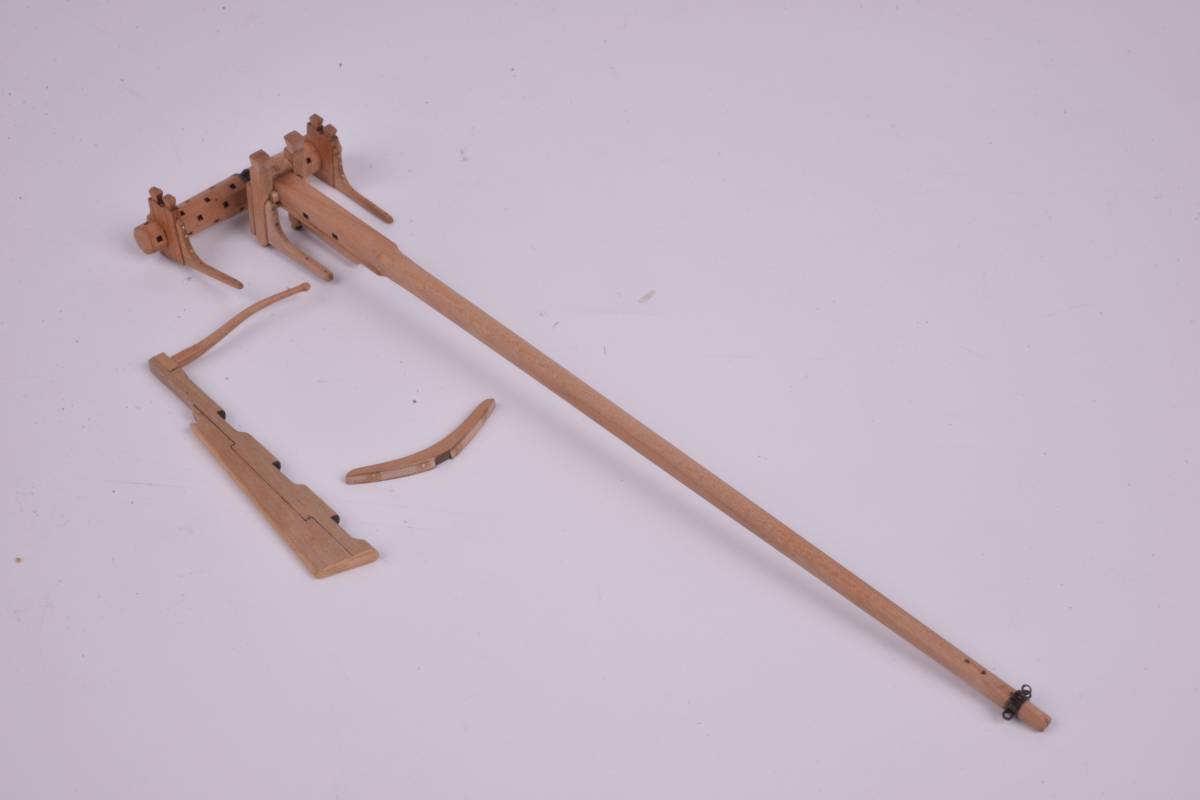

Бушприт, рулевое перо и битенки .в которых крепится бушприт. А также брашпиль - для якорного каната.

Прикольно, что сам бушприт выдвижной - действующий!



[anonym_zylwvJ8xTKPo]

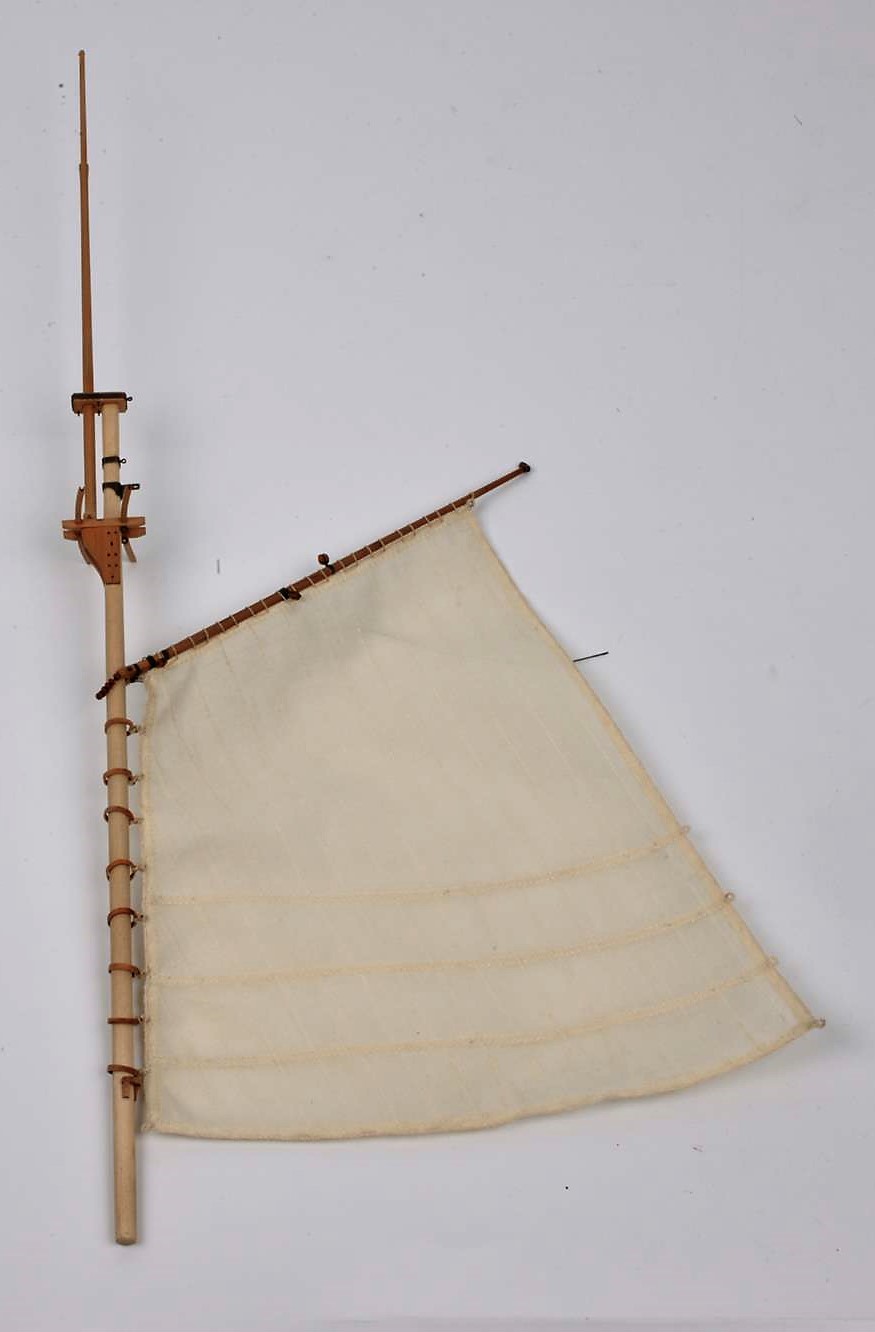

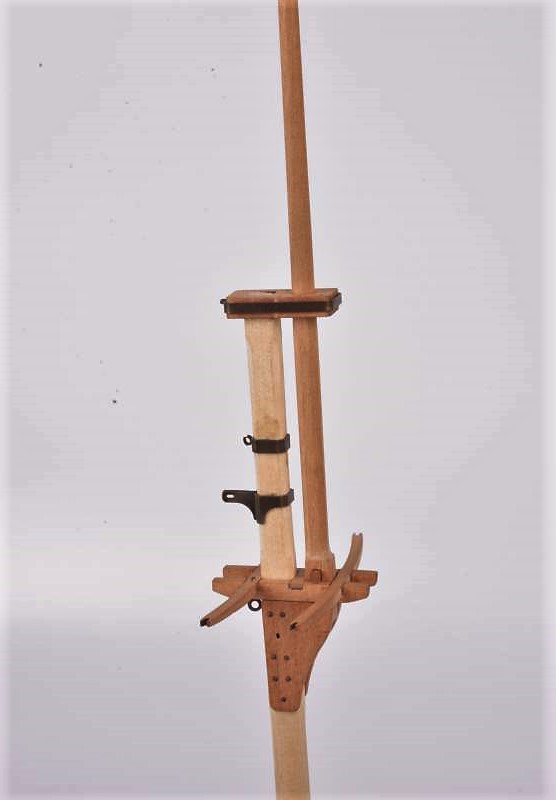

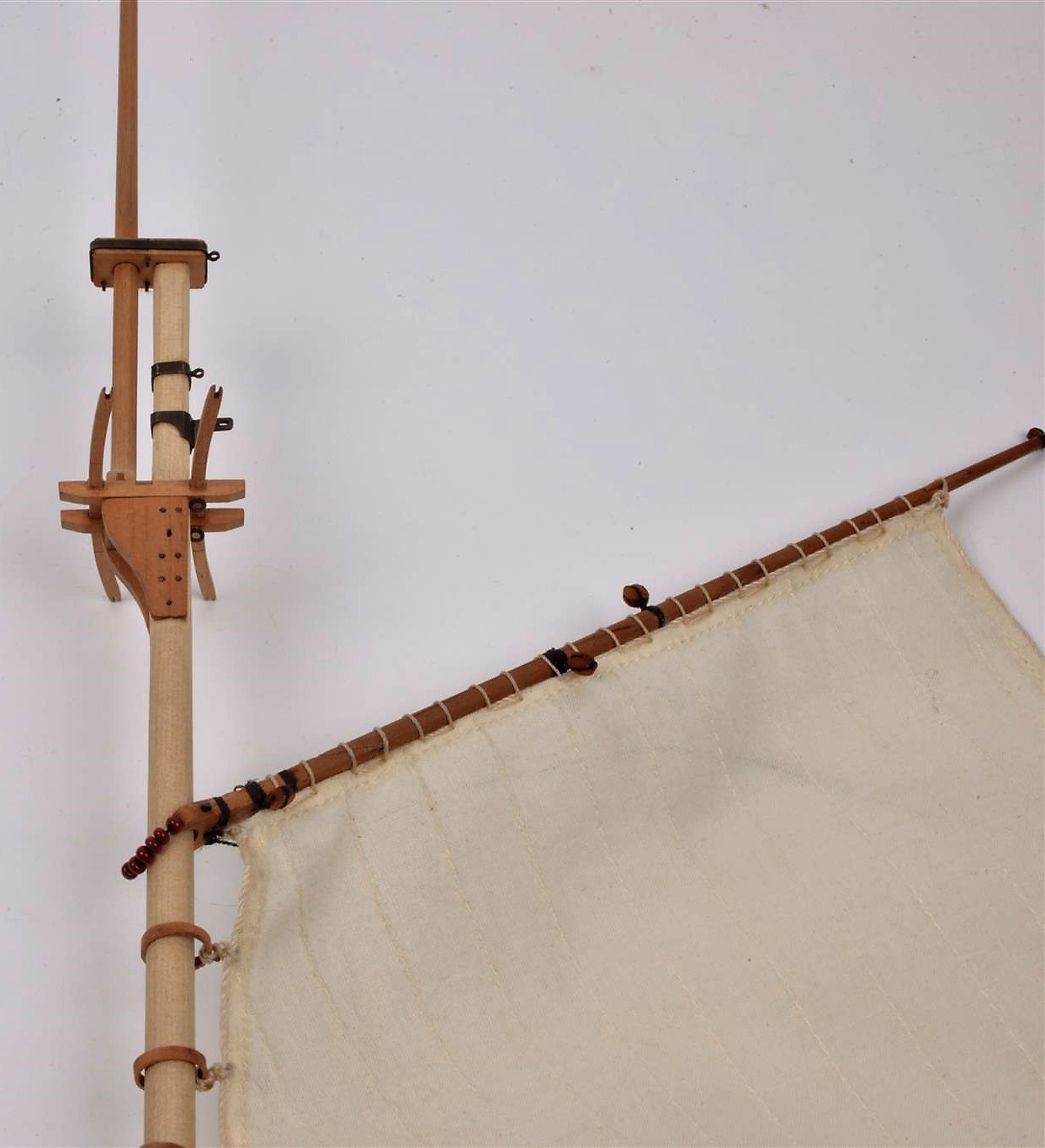

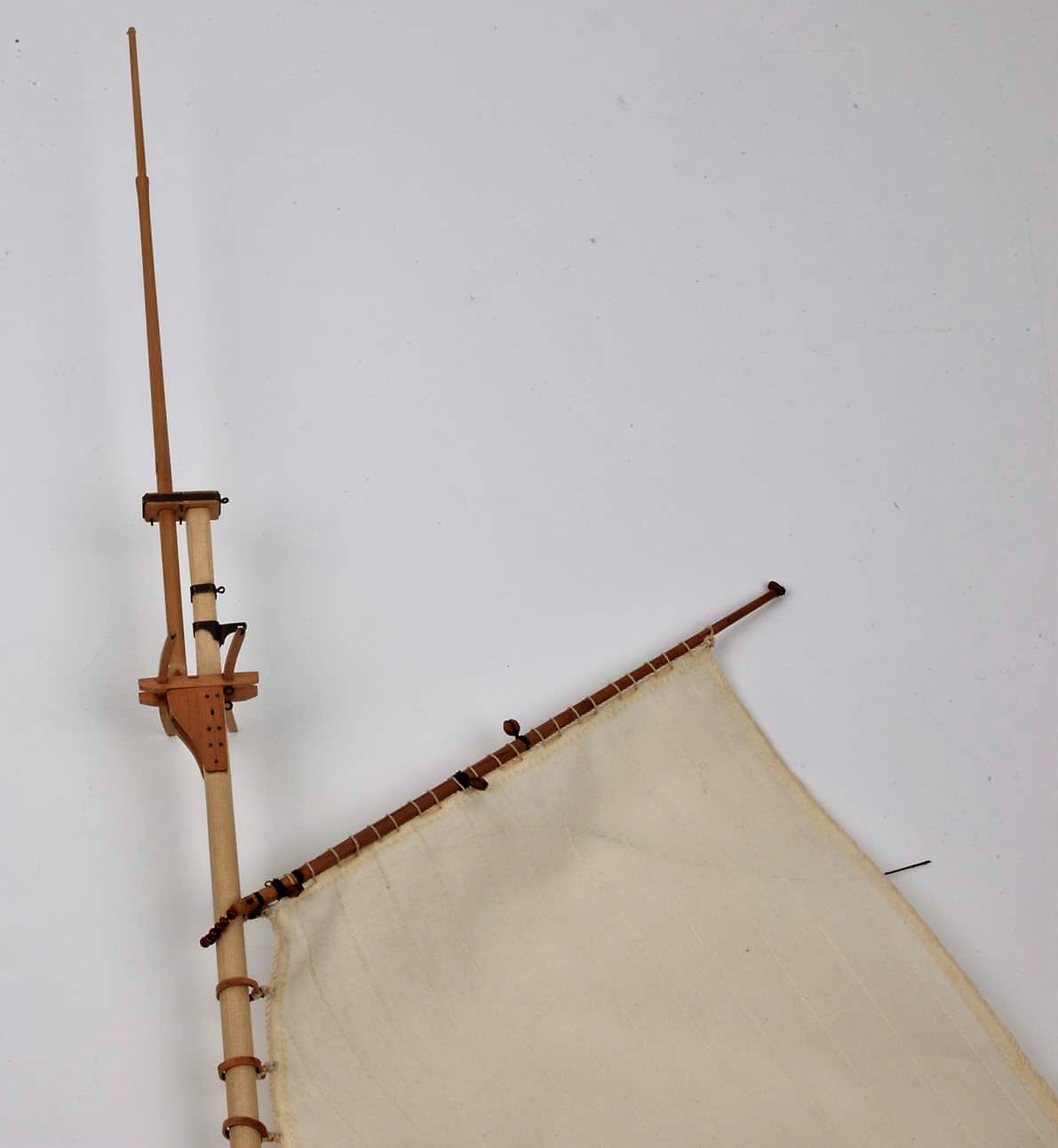

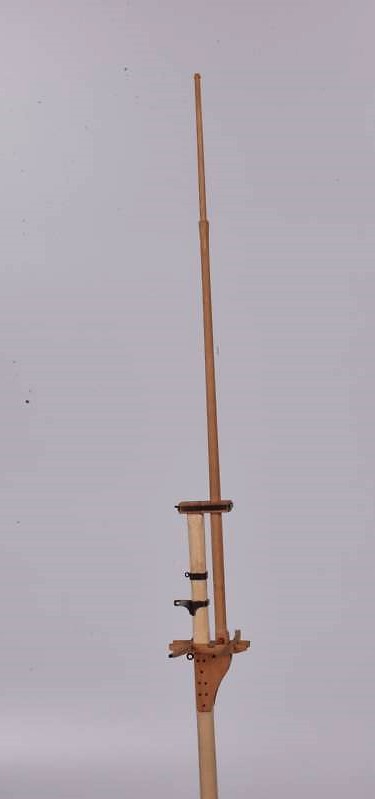

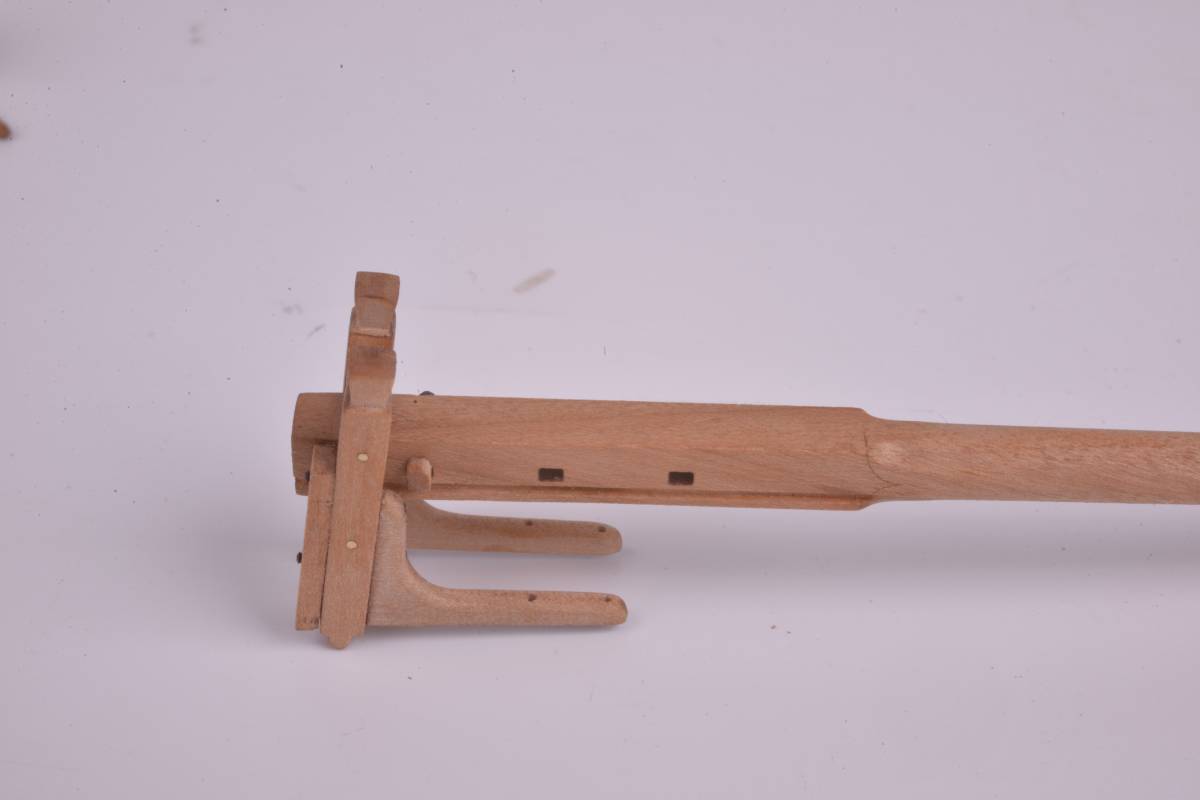

забегая вперед - мачта и стеньга

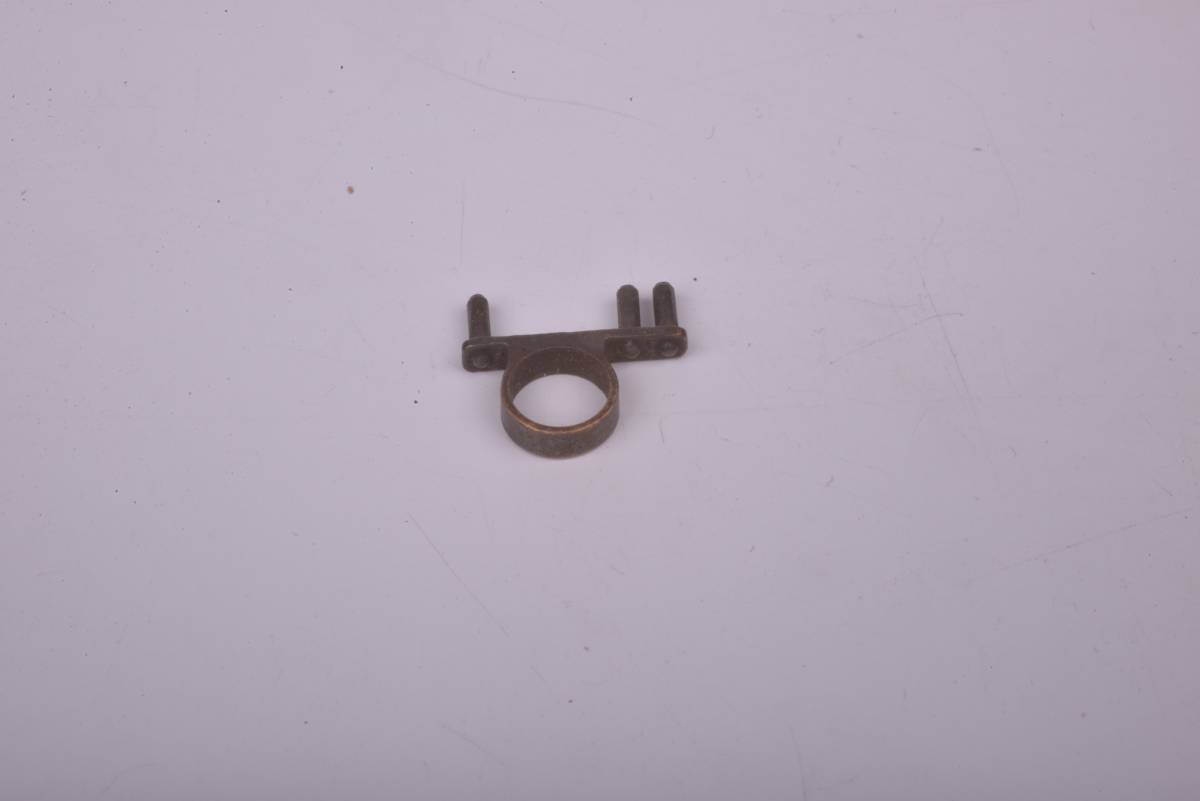

Мачта и стеньга соединяется эзельгофтов, обитым металлом.

В нашем случае - пластинка фототравления, зачернённая .

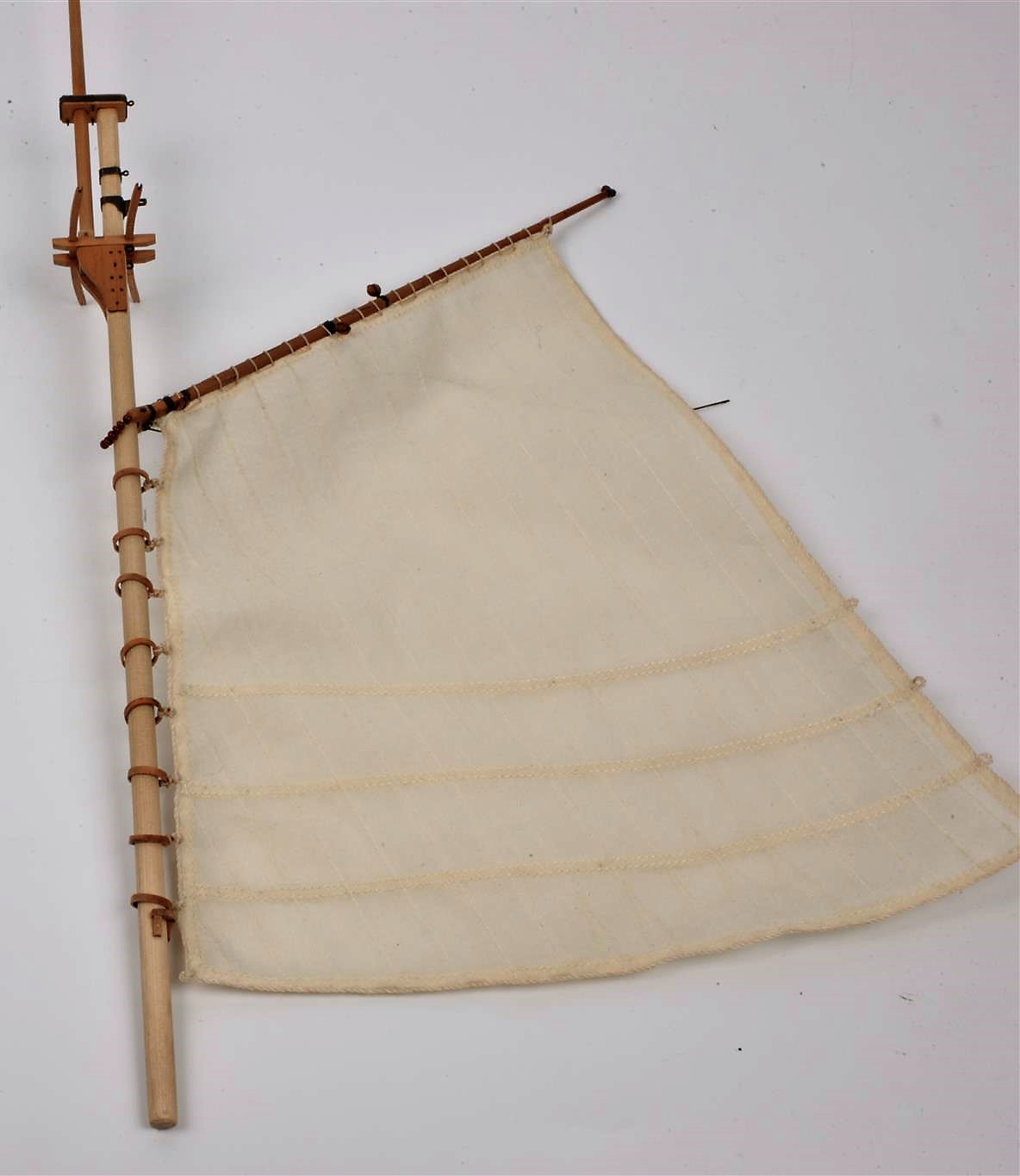

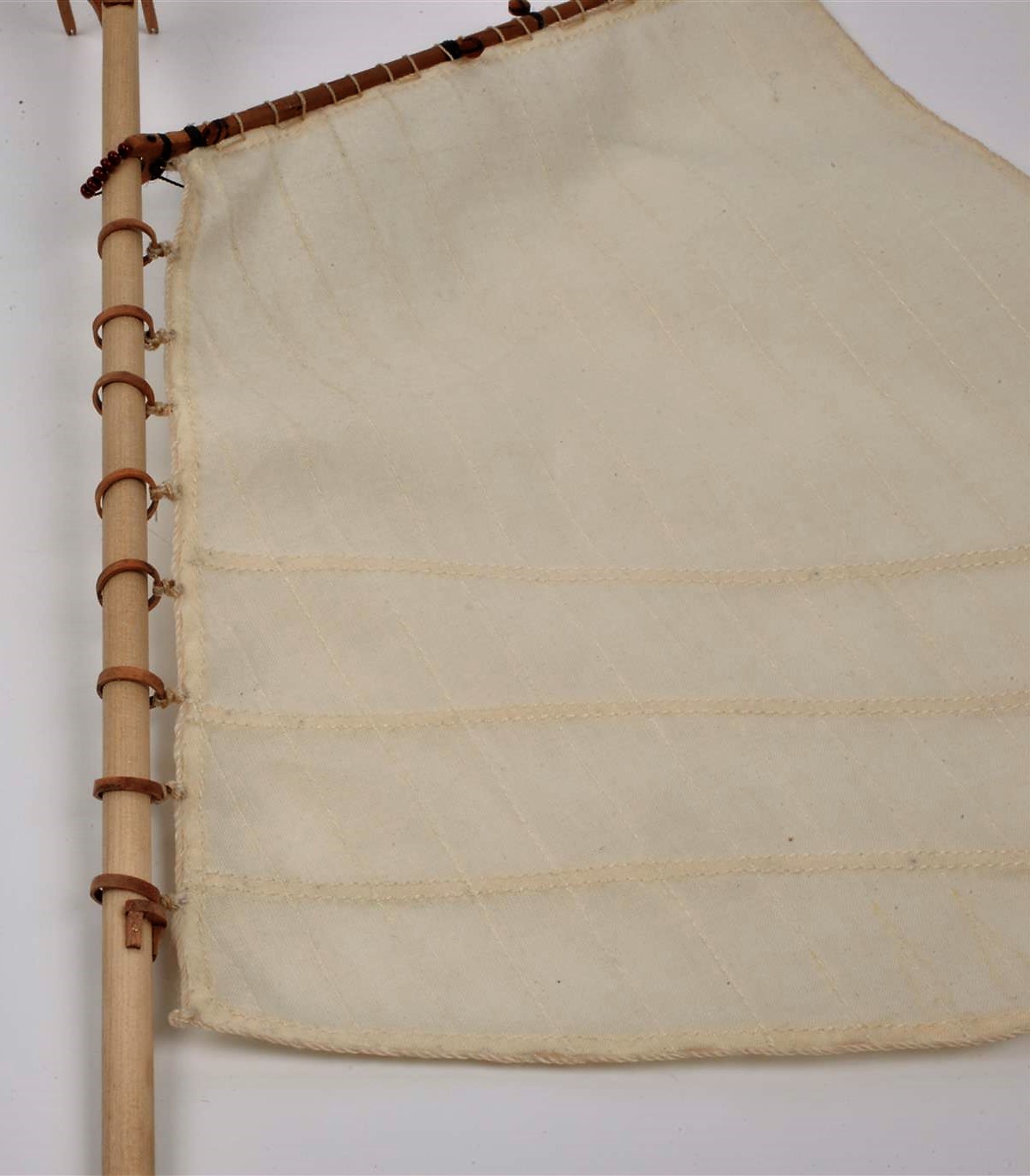

А вот так на мачте выглядит парус - косой грот, самый большой на этом тендере.



[anonym_zylwvJ8xTKPo]

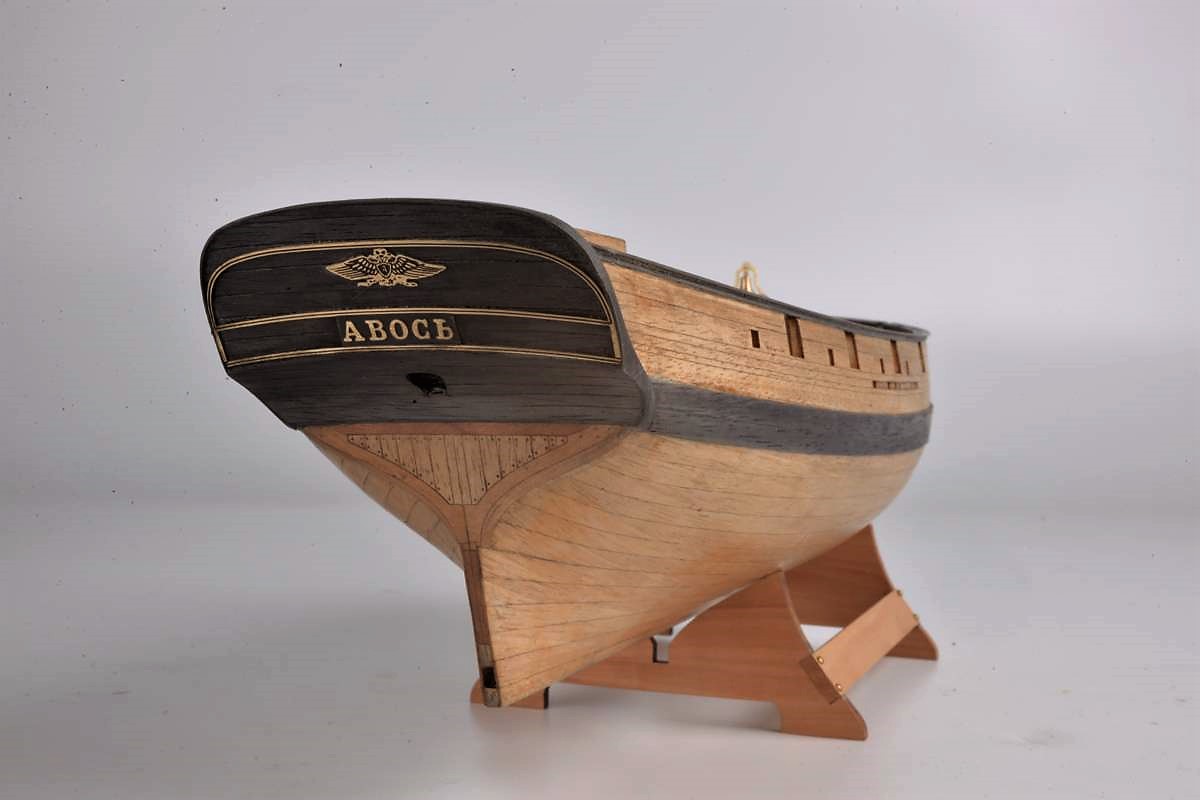

Корма тоже украшается элементами из фототравления (латунь)

Это орел, название  и молдинги (релинги)

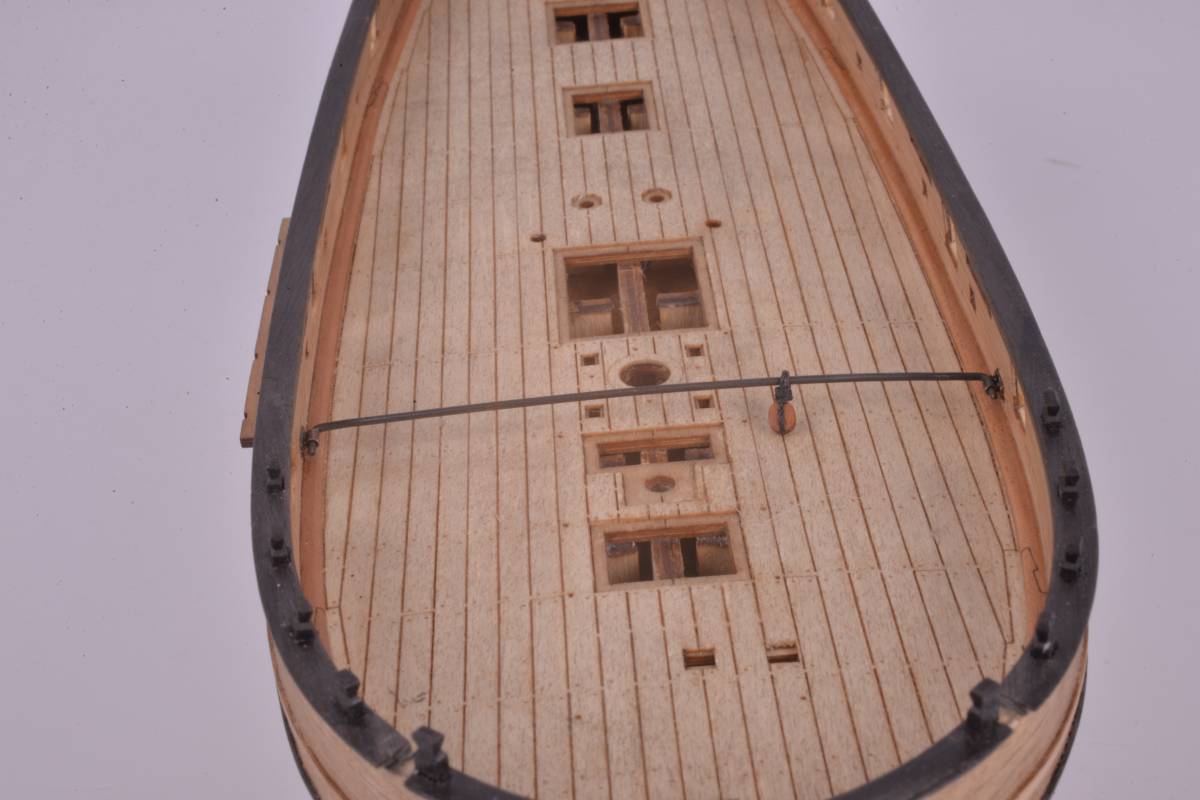

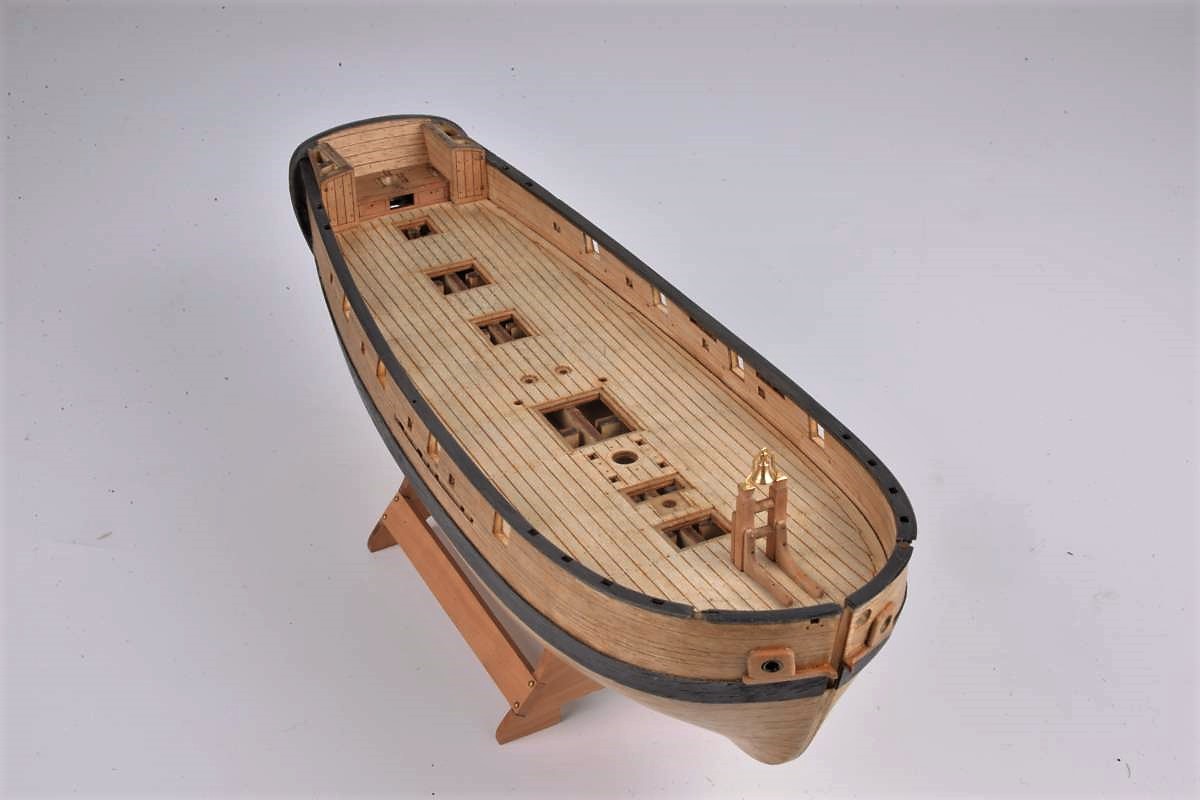

После того, как положили чистовую палубу - единая пластинка с разметкой досок (тоже лазером),

в корме "обиваются" гальюны.

Оклеиваются тем же шпоном, на котором нанесена разметка досок.

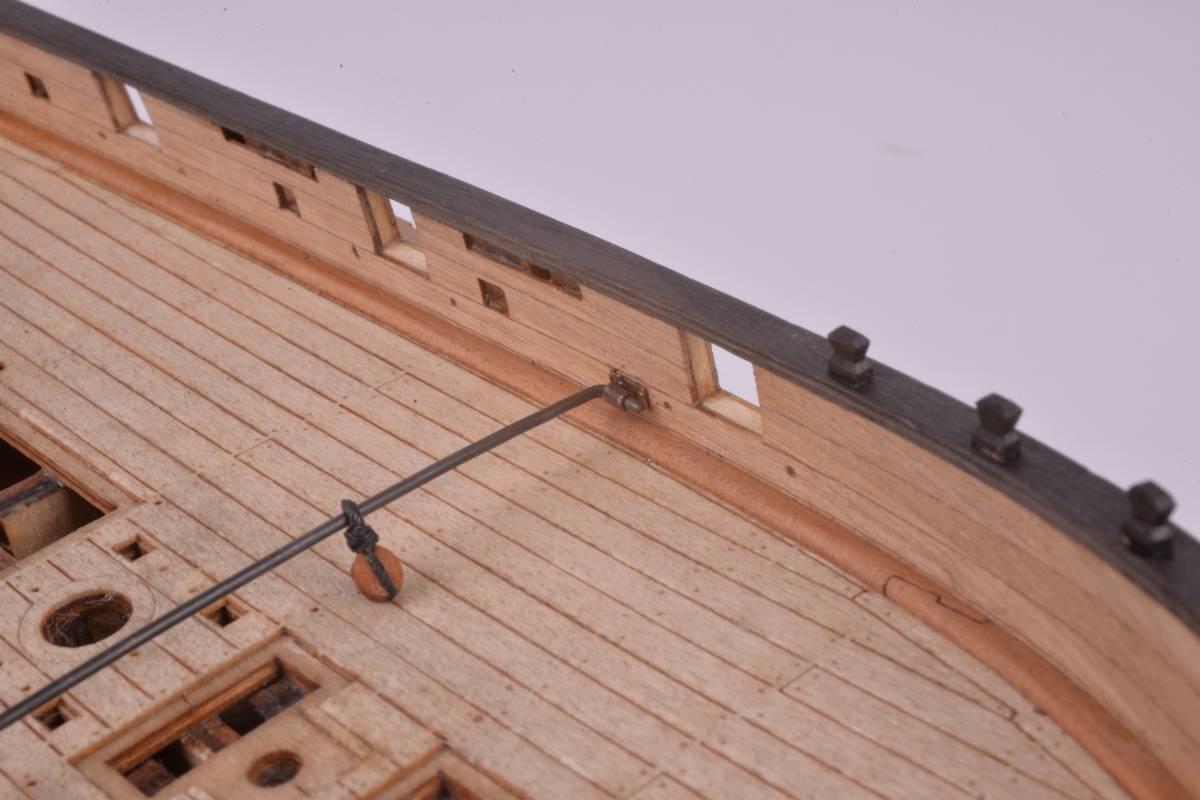

Сверху на борт, поверх шпангоутов - положен  планширь - из чёрного шпона, двойного.

При этом верхний выступает за край нижнего слоя - получается имитация декоративного релинга.

Зашкурить края и весьма прилично смотрится

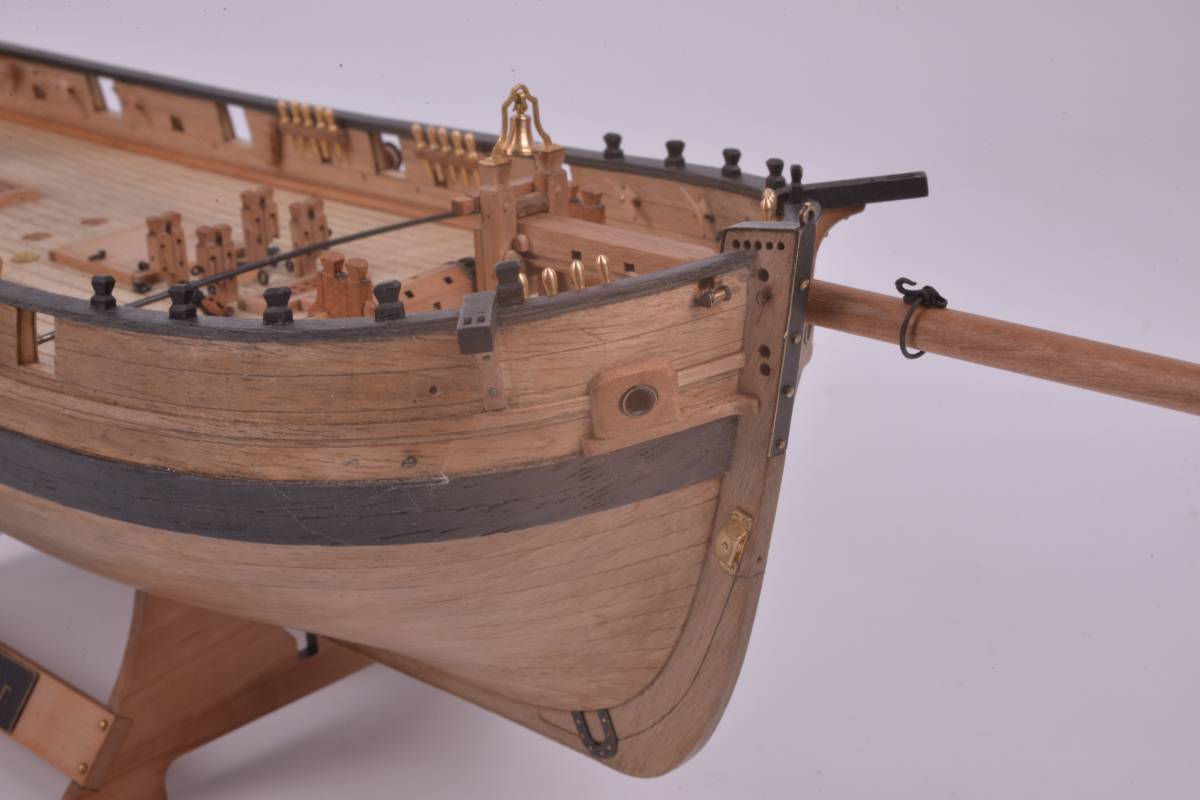

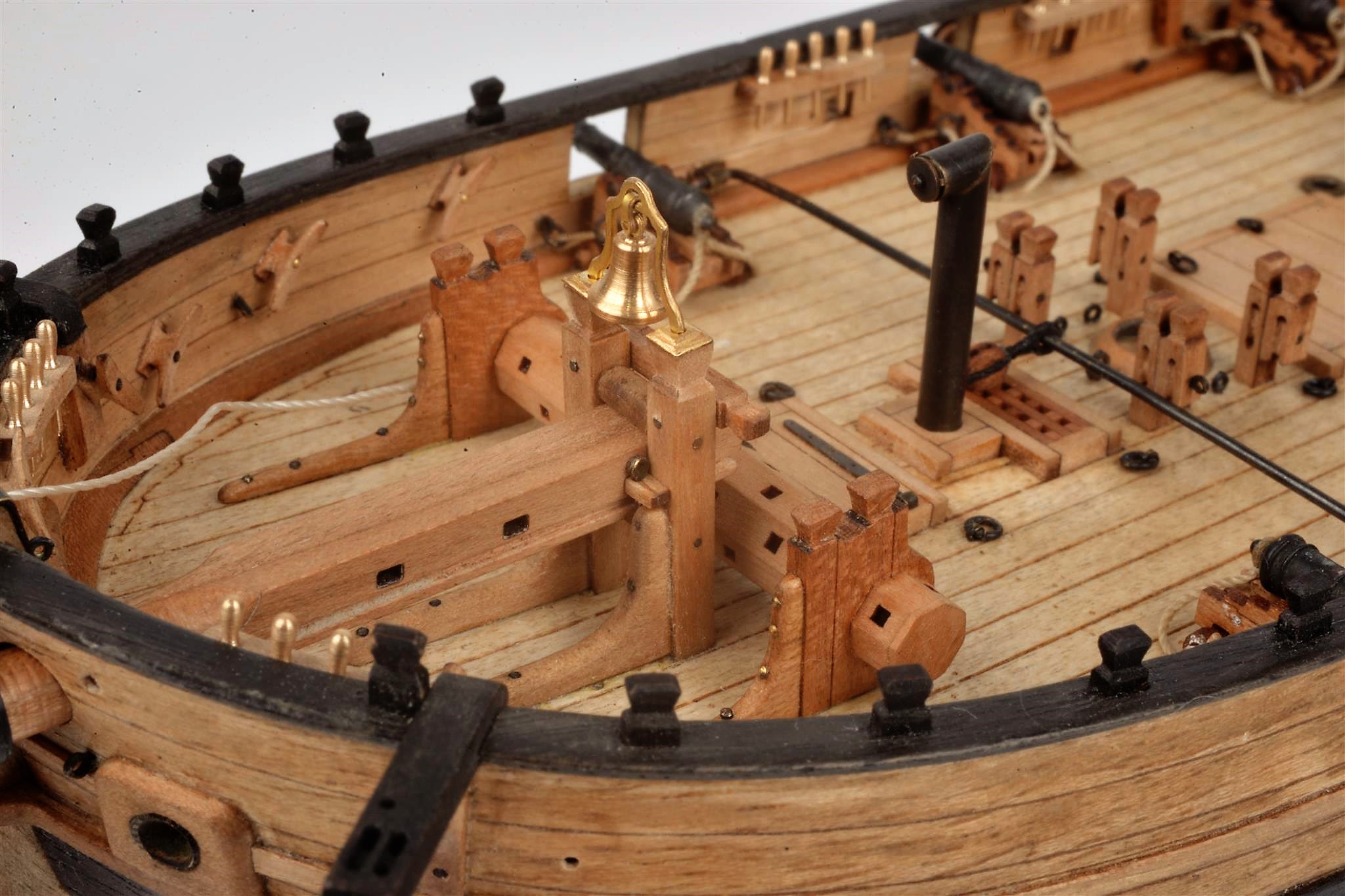

И теперь можно пока примерить  битенги бушприта, обточив и закруглив края у заготовок.

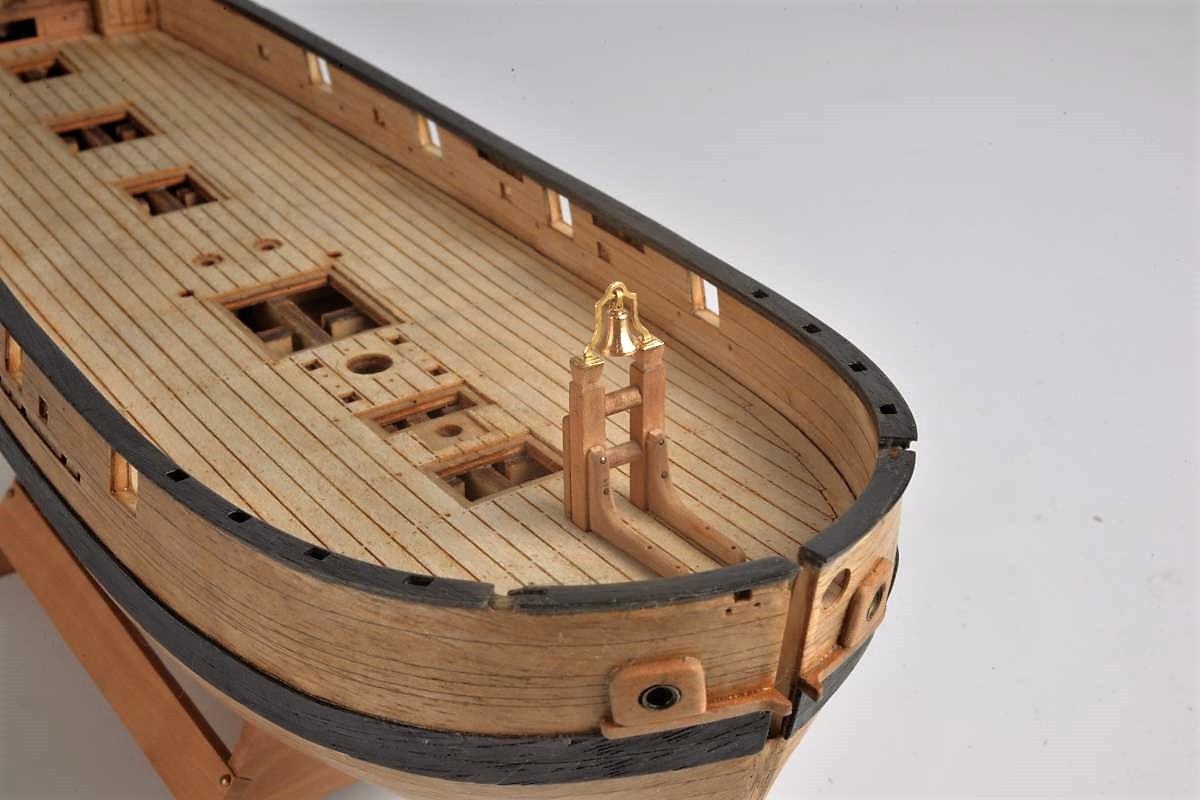

Из точенных латунных вещей есть пушки и рында.

Рында улётная - действующий колокольчик. ))) еле слышный звон даже есть.

Её по инструкции ставим сверху на битенги.



[Rebel__1]

Ух, вот эт я понимаю круто!!!!!!!!

[anonym_zylwvJ8xTKPo]

В наборе идет заготовки из массива груши, из которых легко получаются фигурные ватервейсы.

на фото они выделяются цветом - более тёплым темно-коричневым цветом. Груша смотрится красиво!

Даже замки вырезаны производителем.

Остаётся только как в конструкторе просто аккуратно положить и склеить всё ПВА



[anonym_zylwvJ8xTKPo]

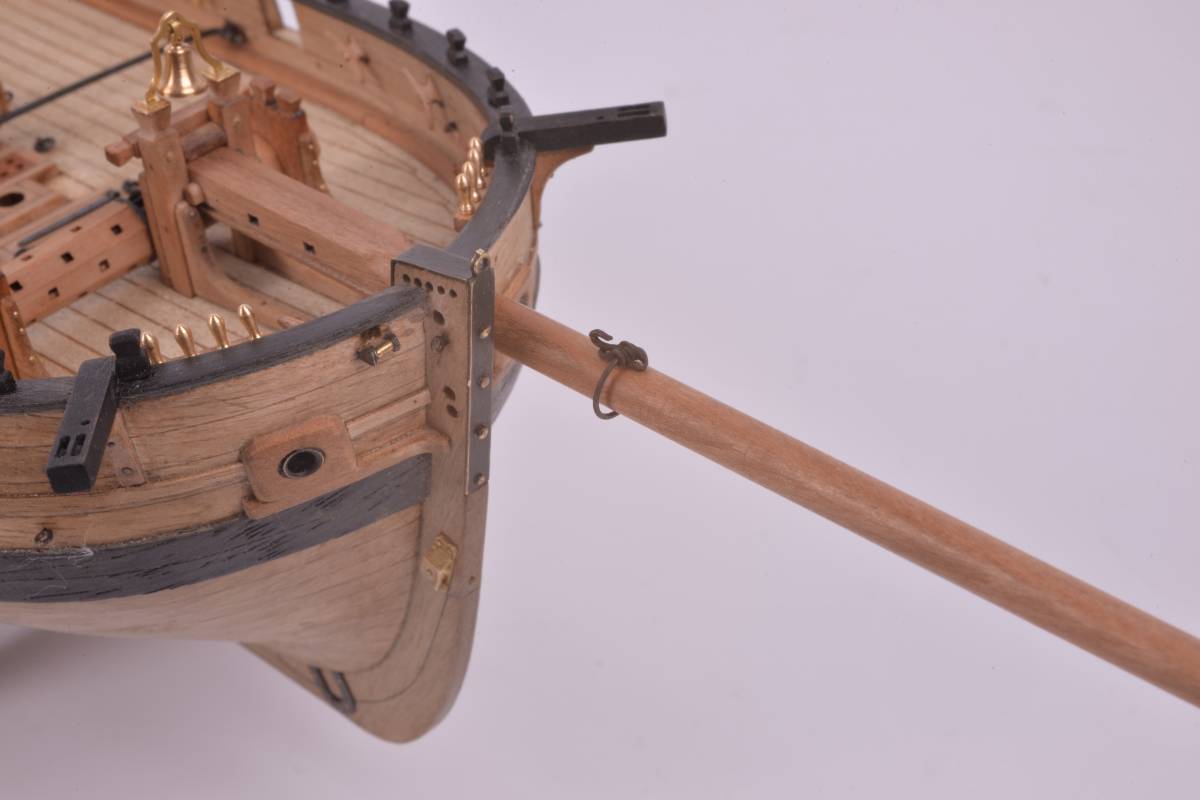

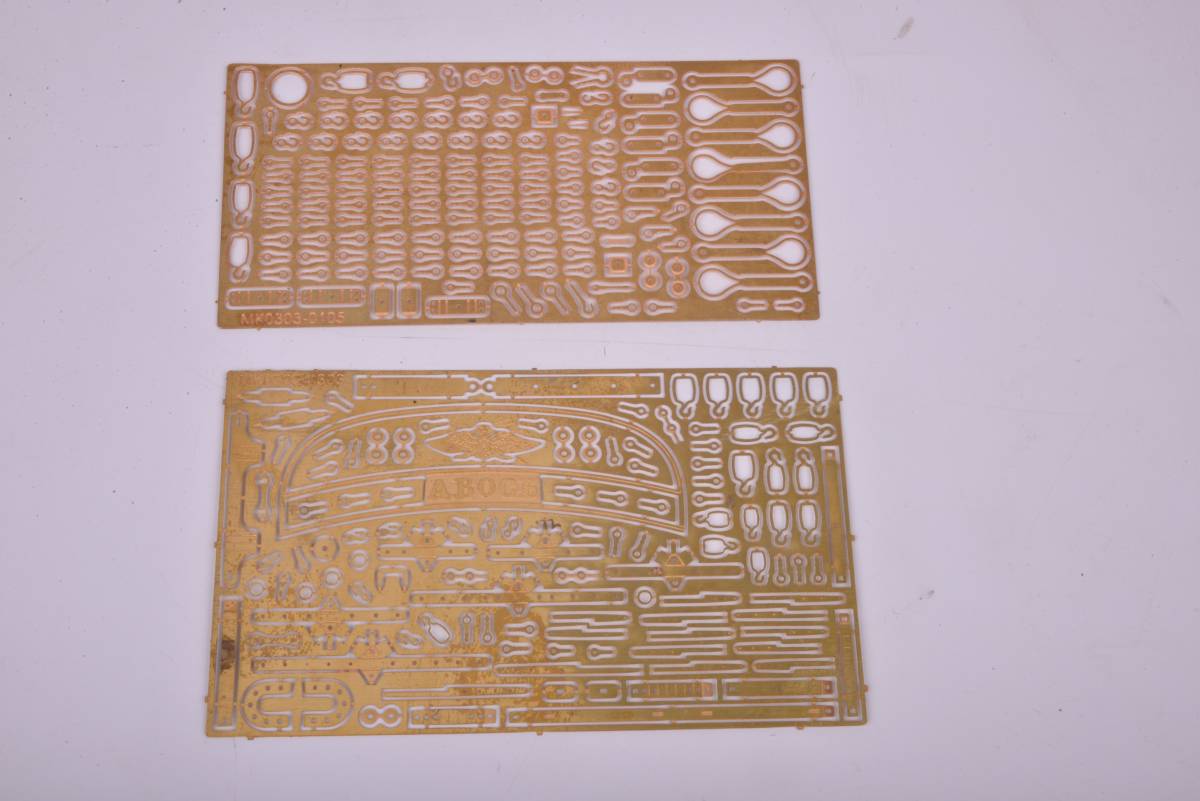

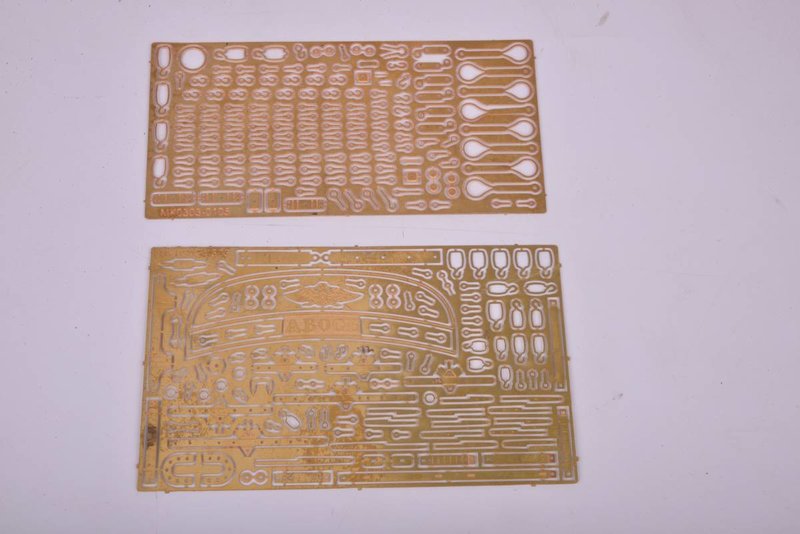

Вот такие пластинки с фототравлением.

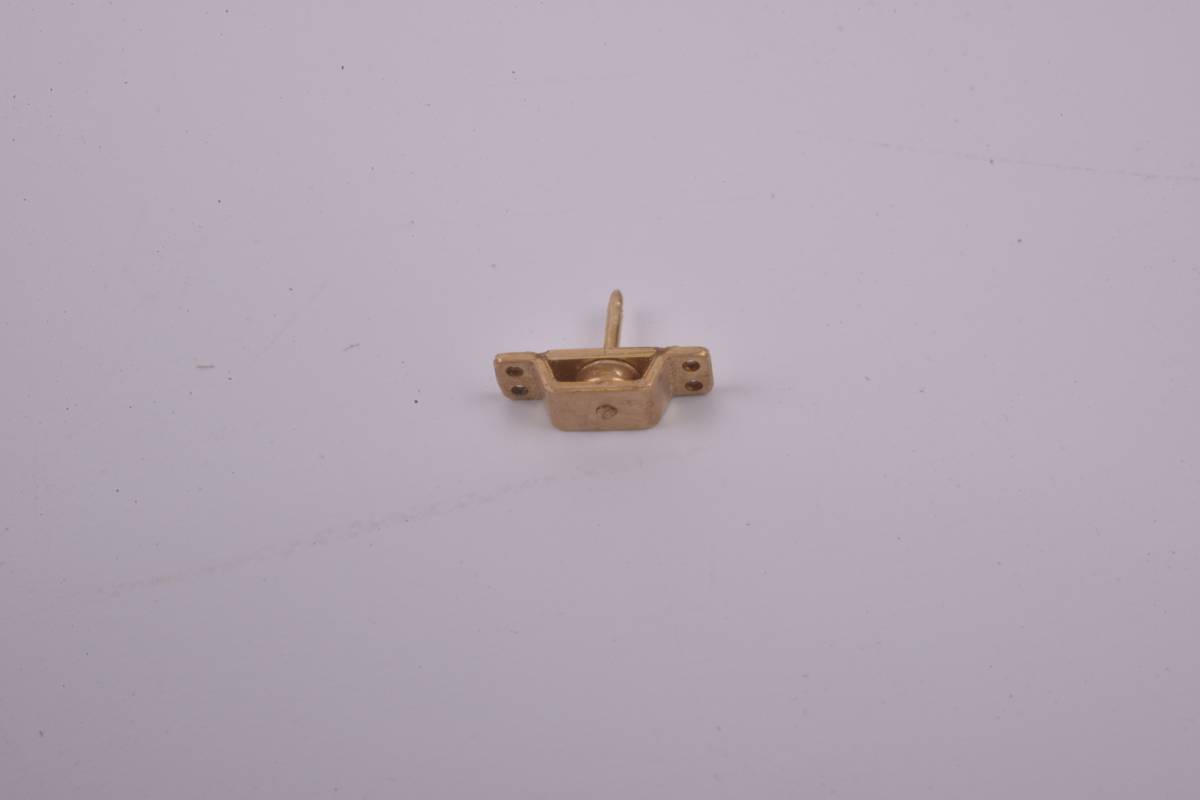

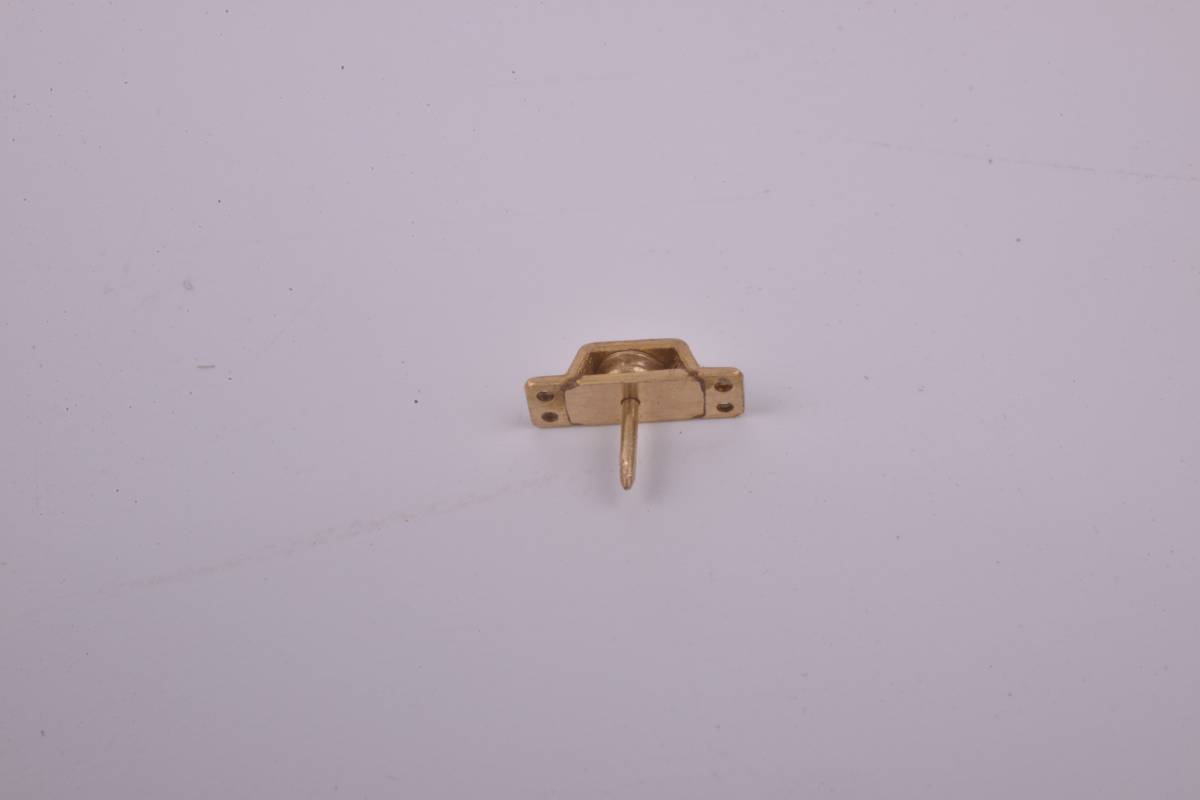

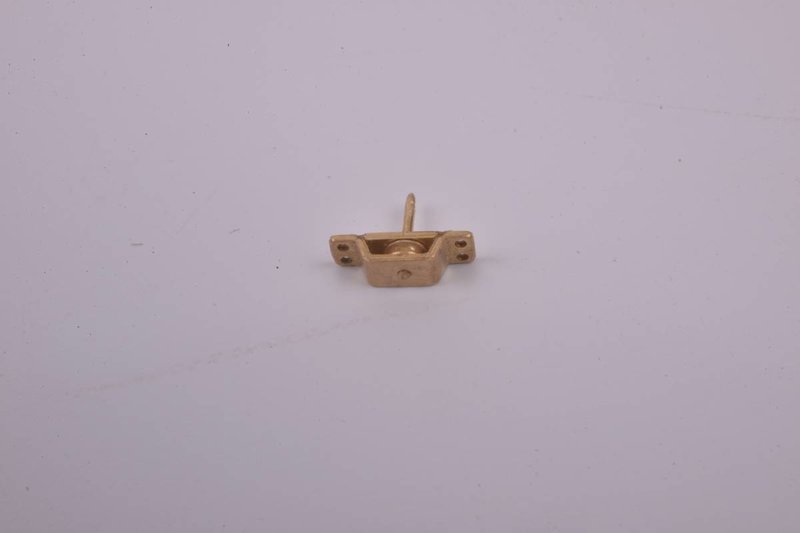

Планка со шкивом зачетная получилась

Её ставим с правой стороны форштевня.

Через неё пойдёт снасть.

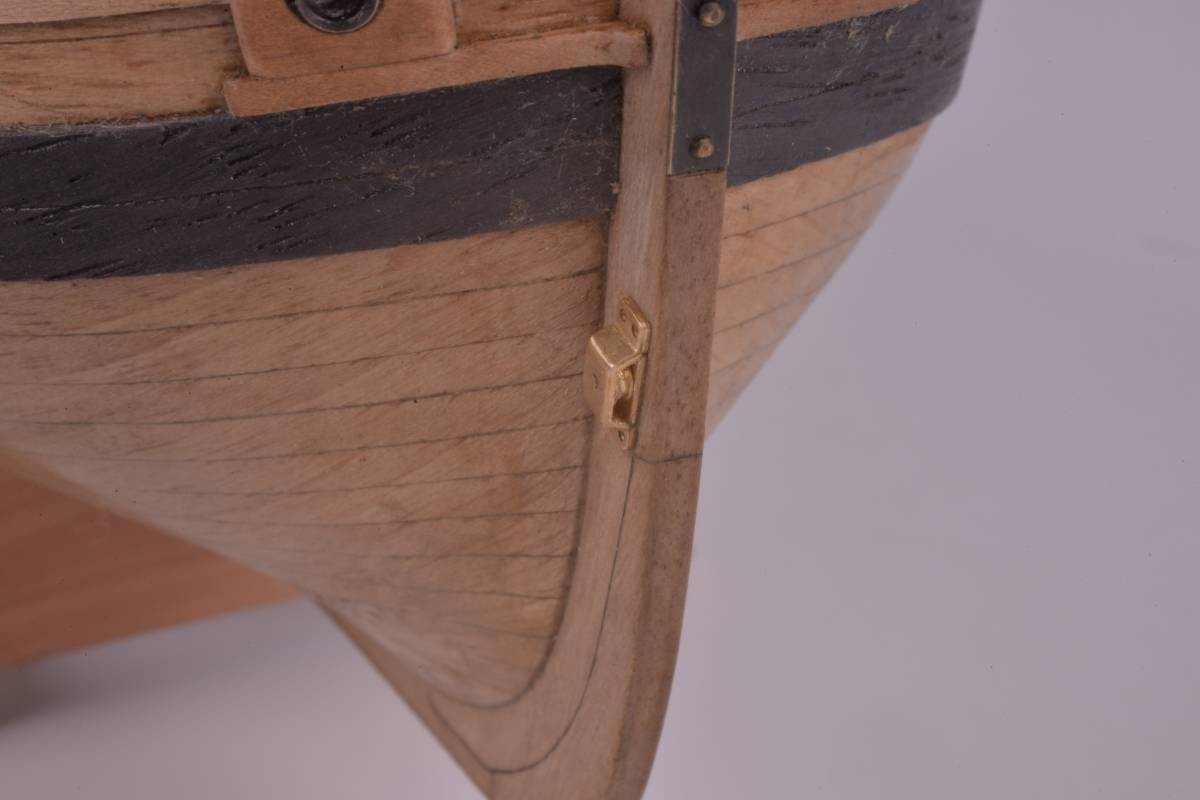

Да, на сам форштевень ставим латунный литой бугель (идёт в наборе).

Зачерненный!

Смотрится ШИКАРДОС, просто!



[anonym_zylwvJ8xTKPo]

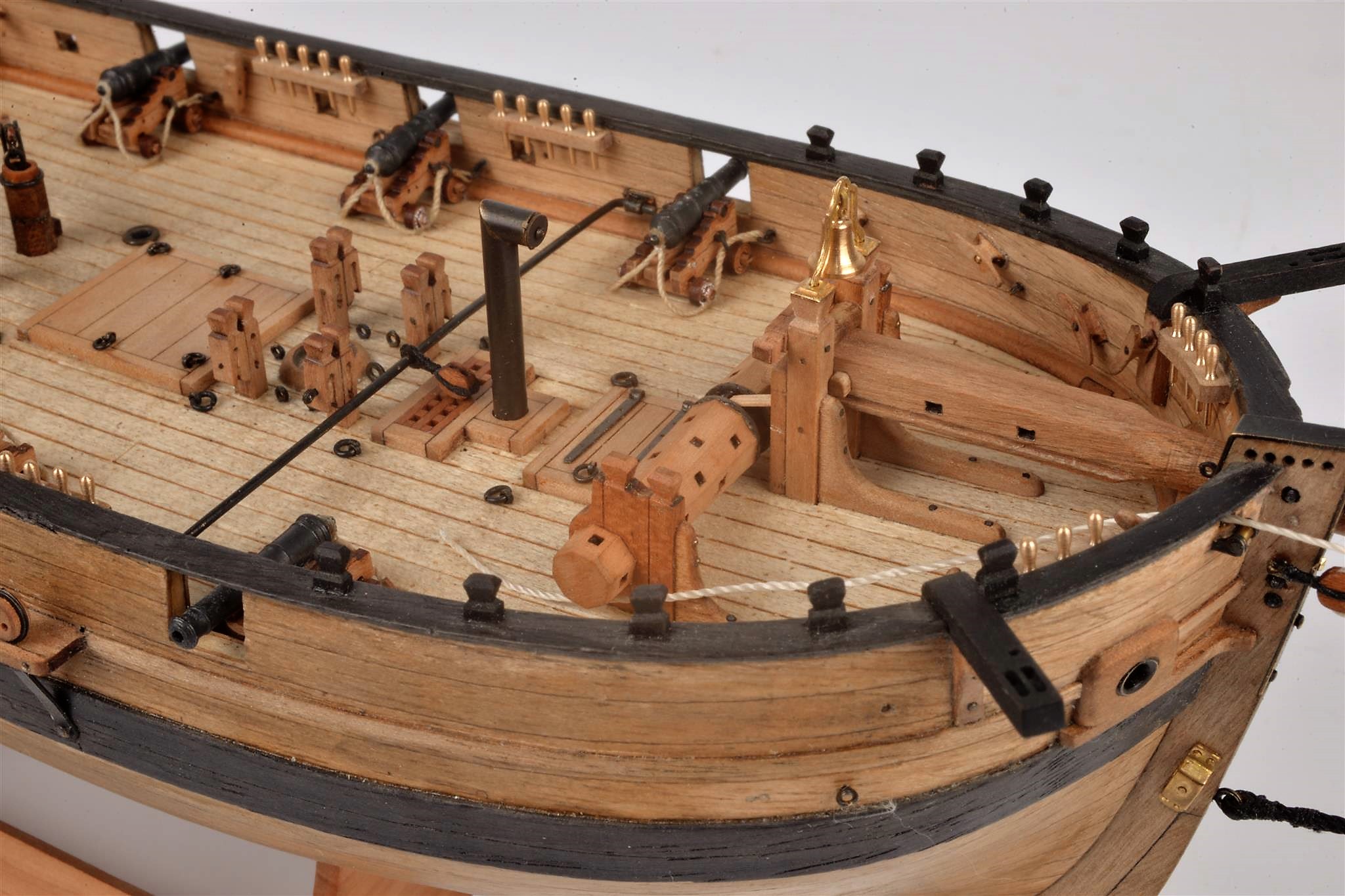

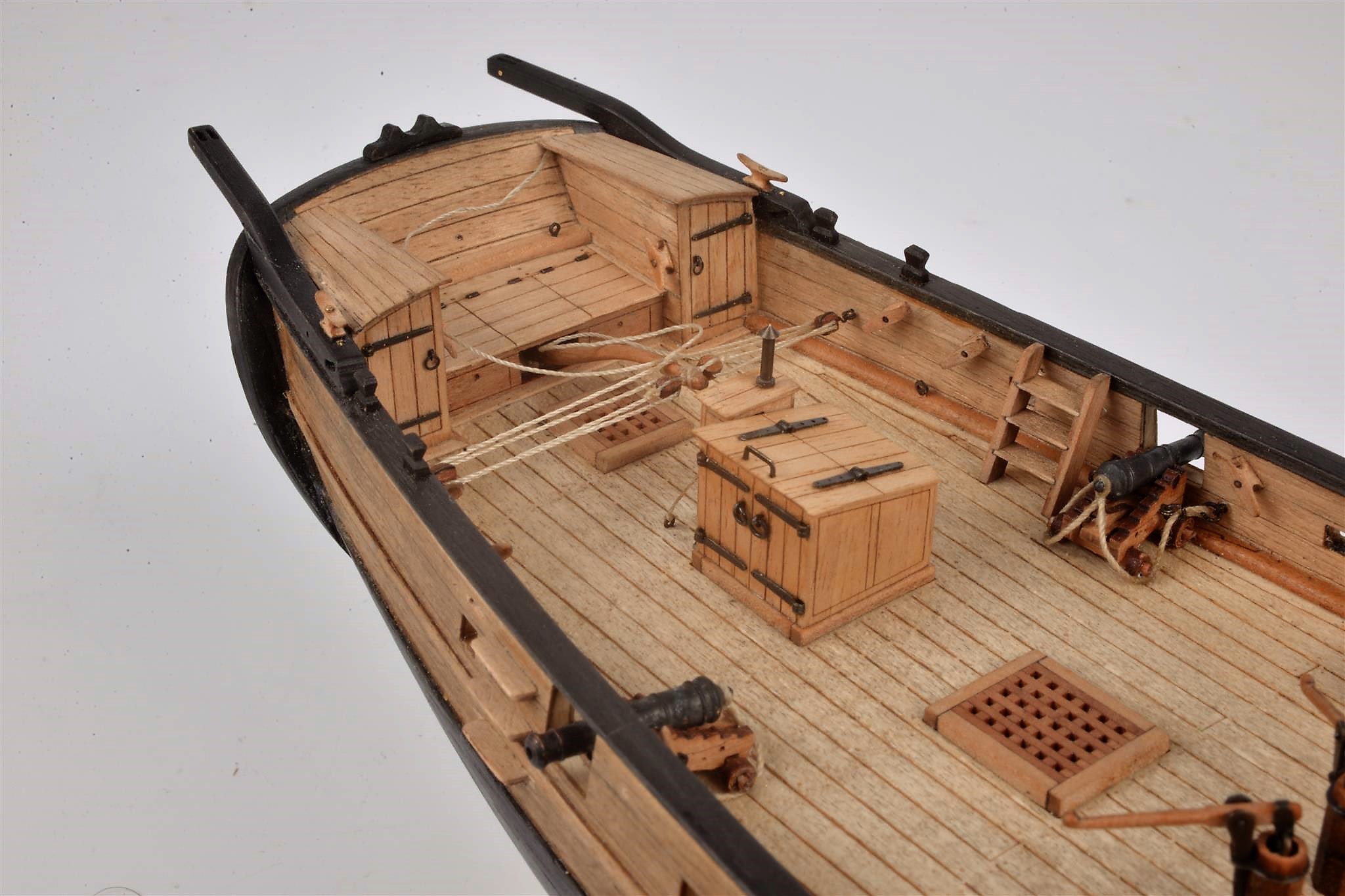

Ставим в корме шлюп-балки

Ставим кран-балки под якоря

По бортам - прибиваем утки, и кофель-нагельные планки. В них вставляем точеные из латуни нагели. Всё из набора.

Снаружи борта- руслени с юферсами. Это всё для такелажа.

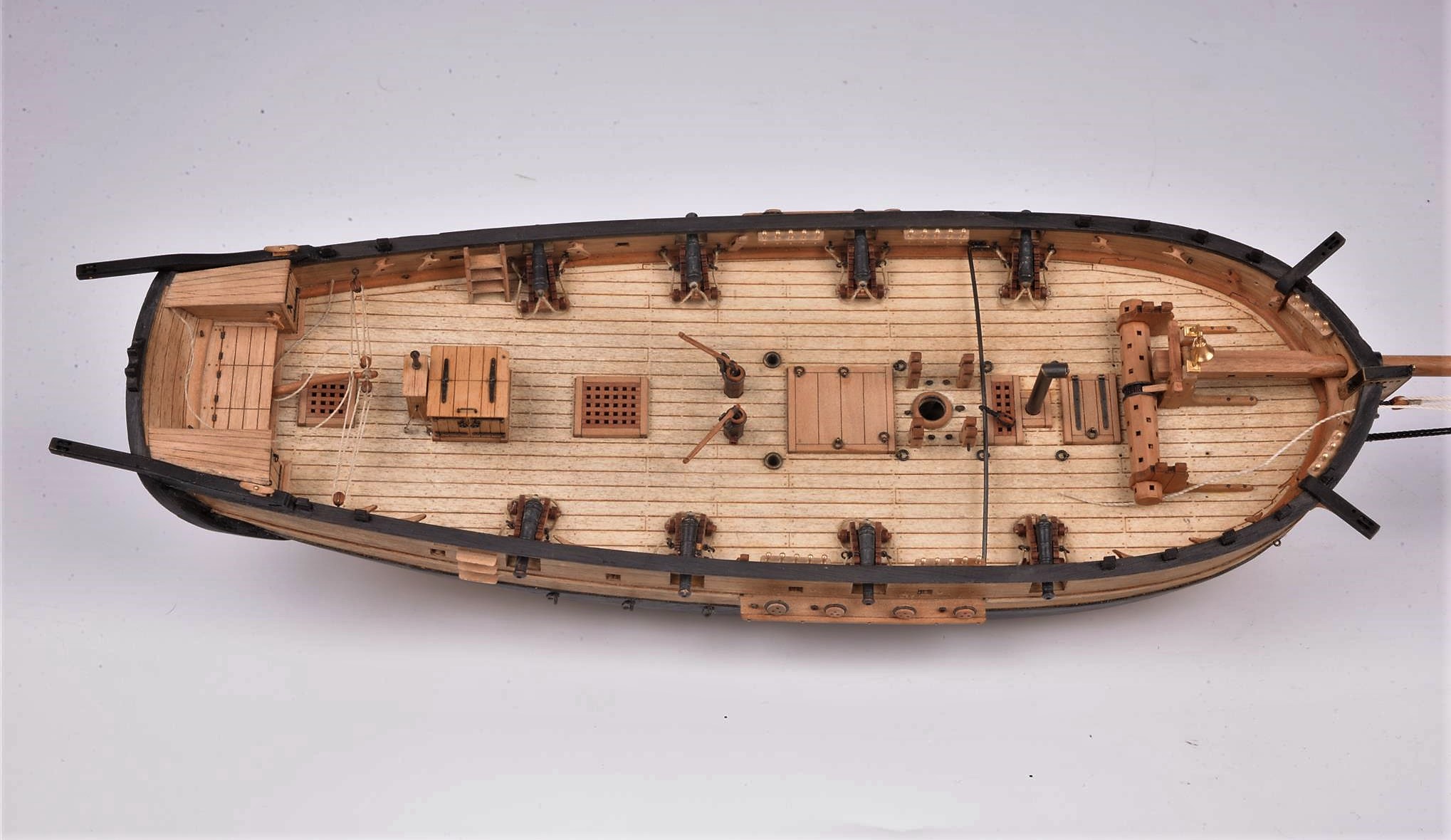

Конечно, на палубе - люки с решетками. Склеиваются они очень легко.

На них приклеиваем из фототравления петли, заранее черним их.

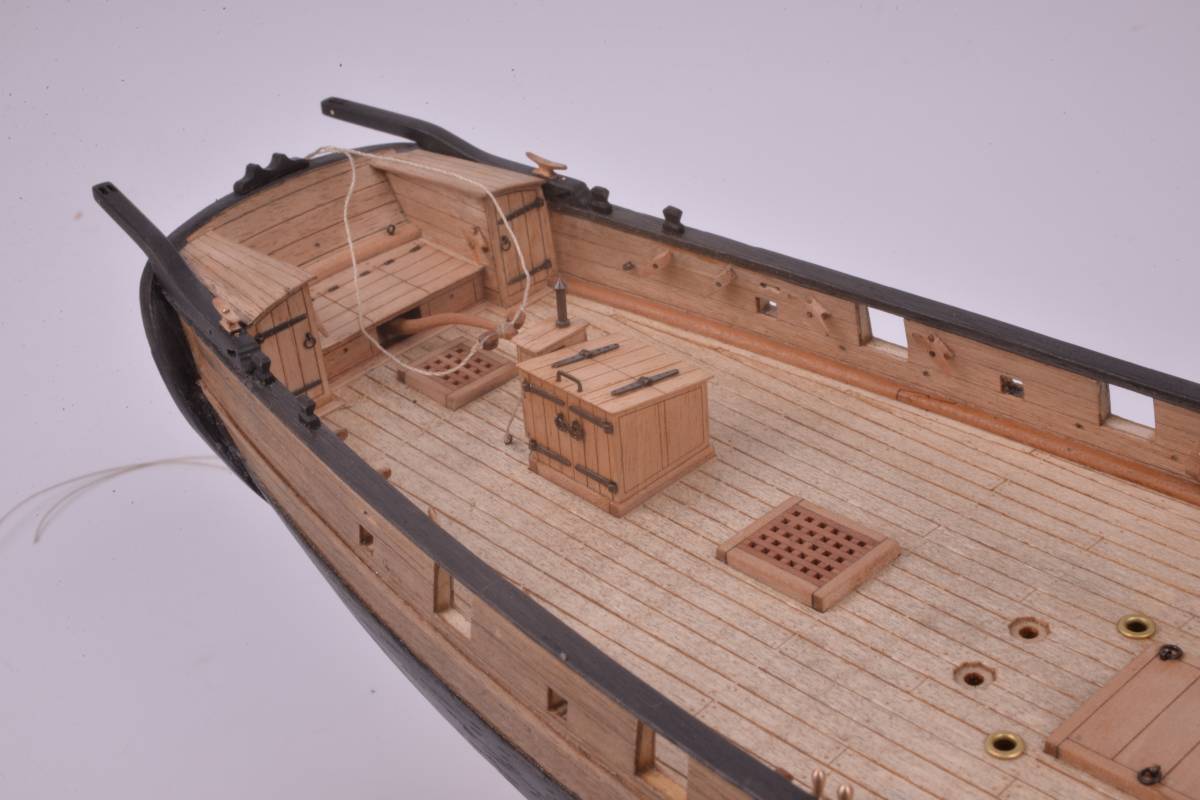

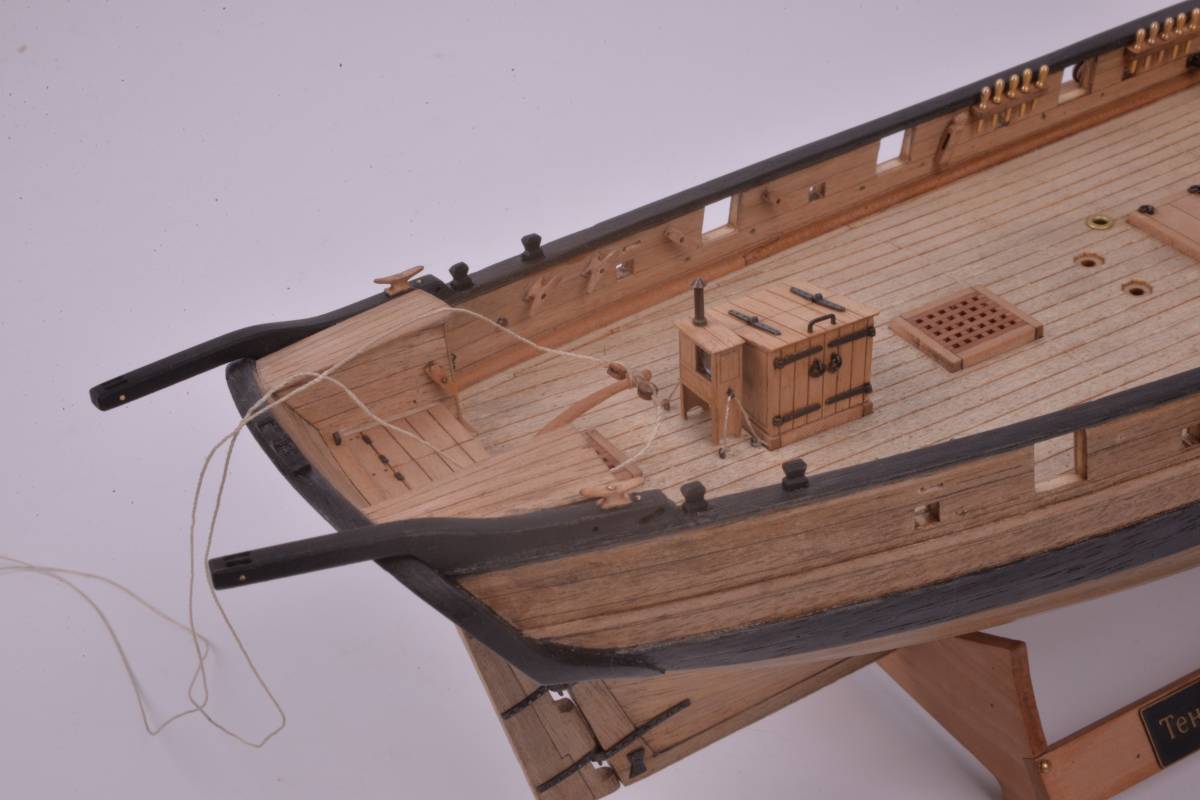

Заканчиваем обшивку гальюнов- крышки ставим, площадку между ними, обклеиваем по углам "плинтусами"

На свои места, в отверстия в палубе вставляются уже на клей брашпиль, битенги, бушприт.

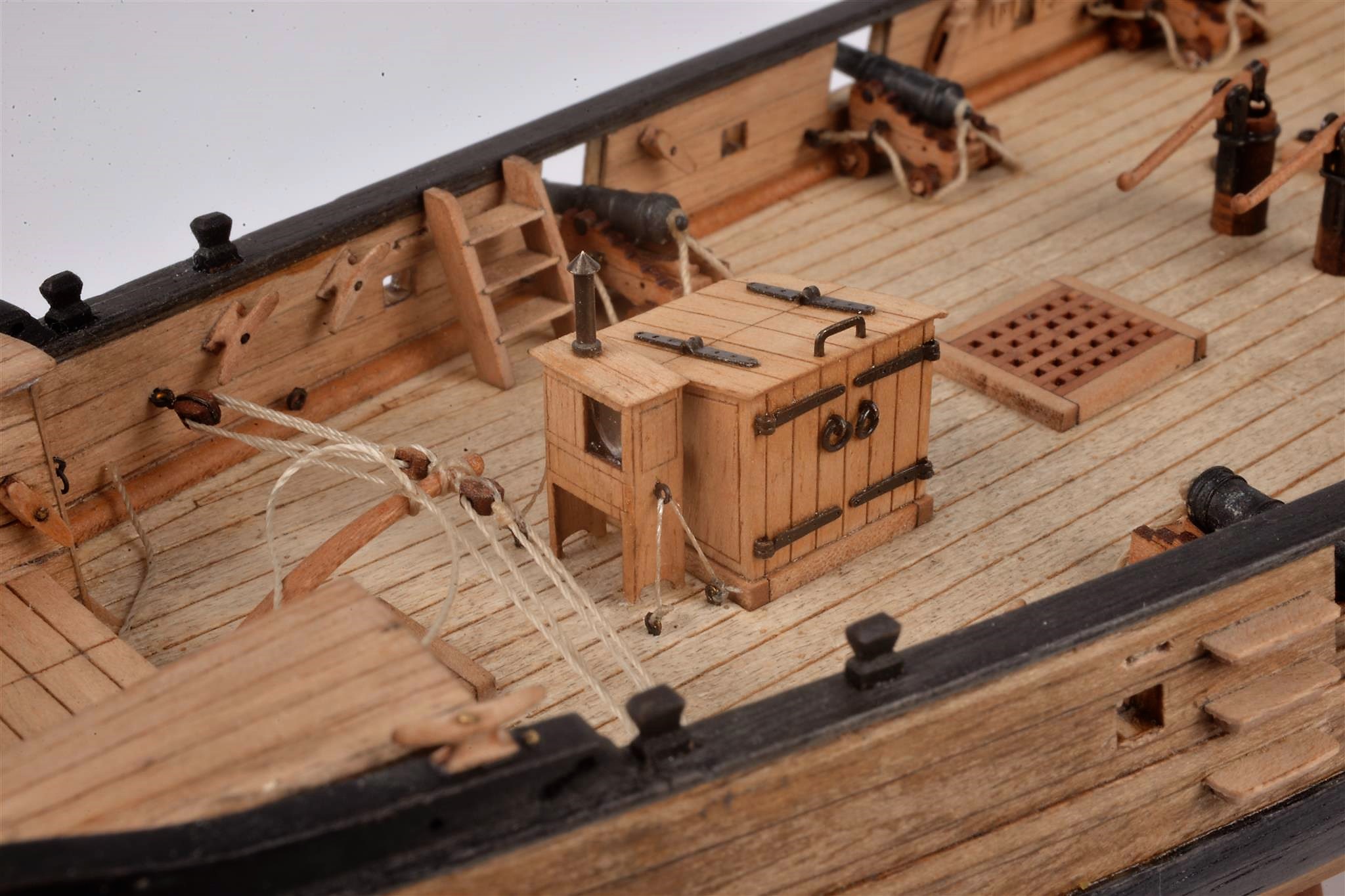

И конечно же тамбур для спуска вниз, а к нему - нактоуз с трубой для компаса.

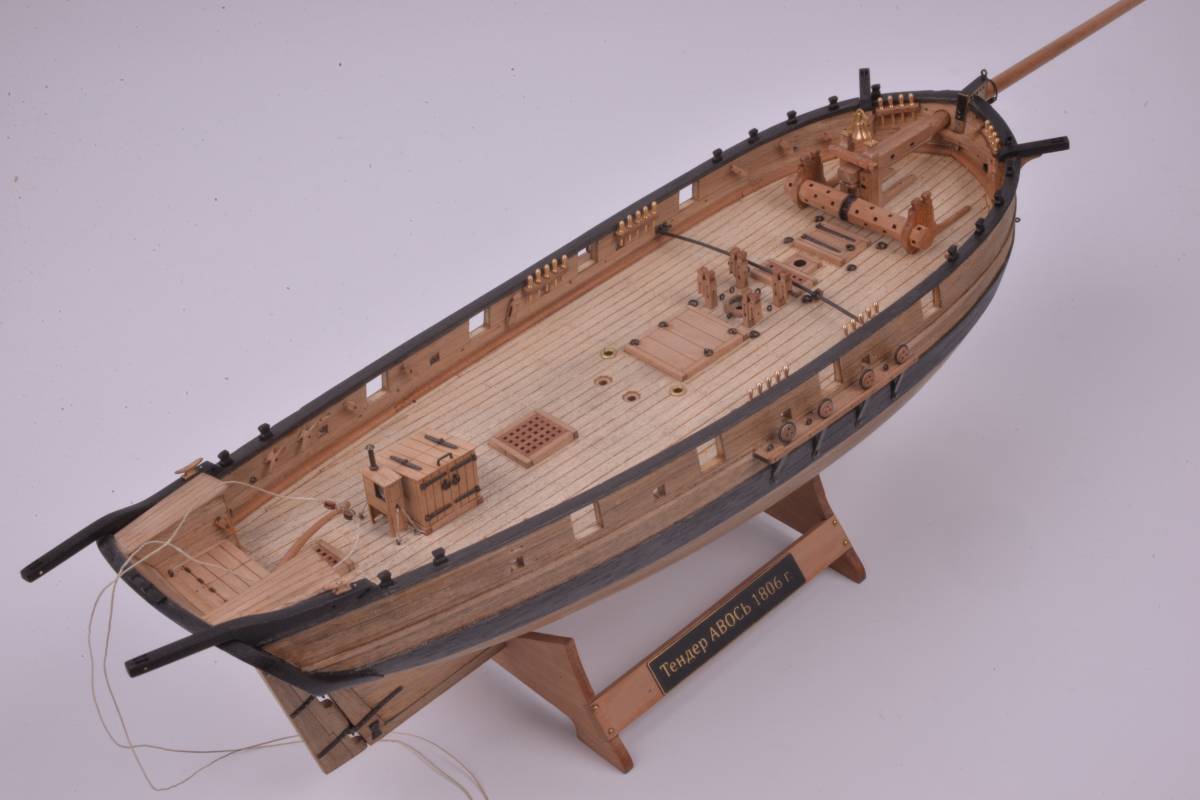

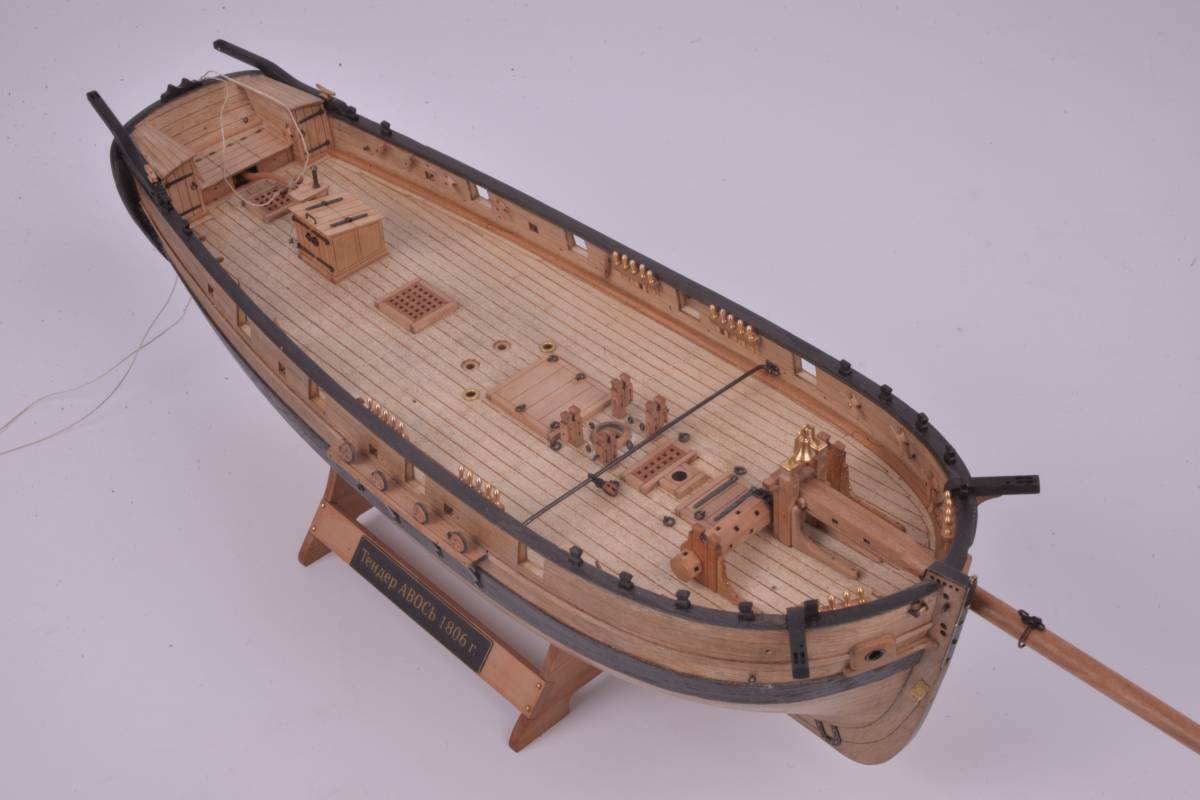

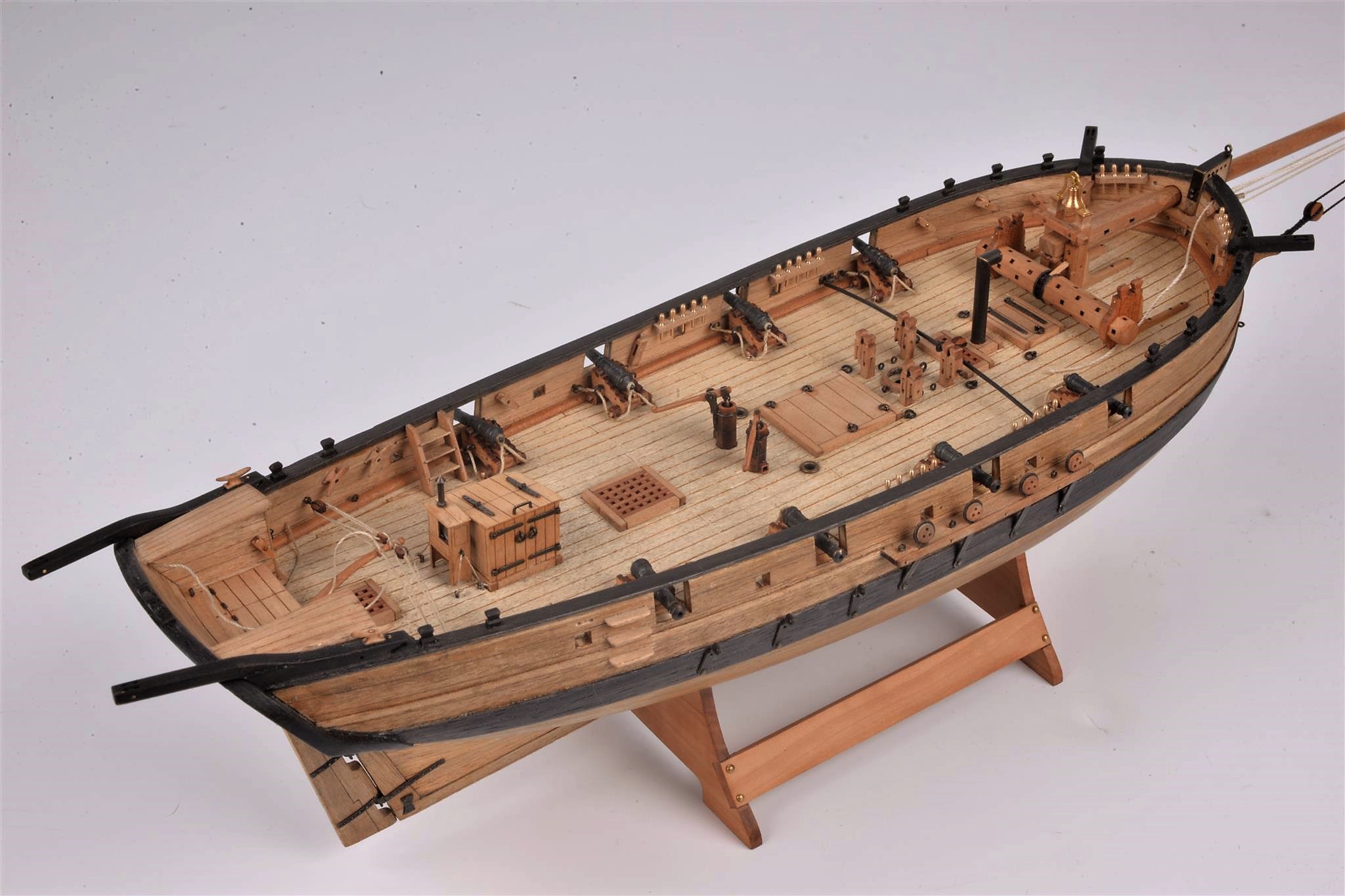

Выглядит это вот так

Собирается это за неделю легко.



[anonym_zylwvJ8xTKPo]

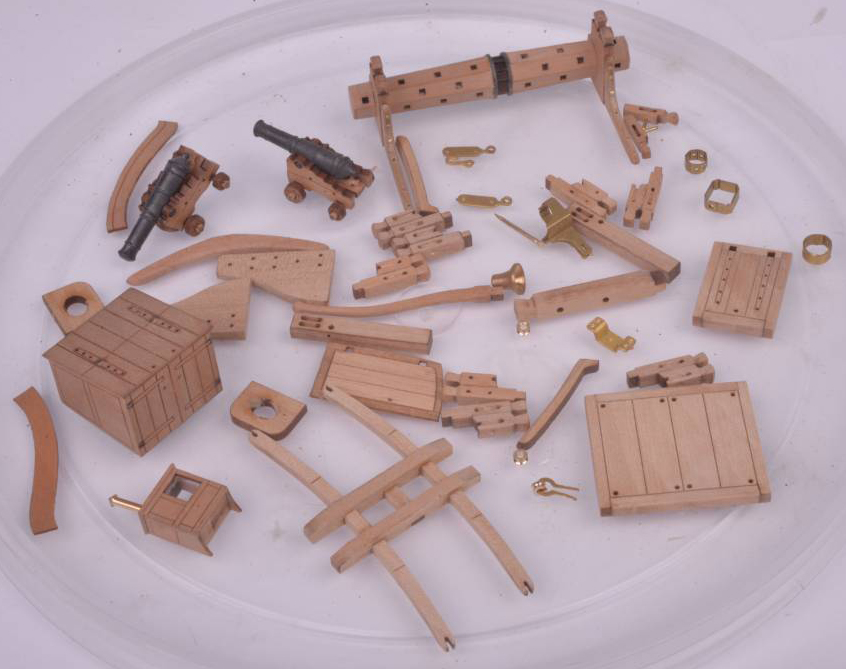

В наборе очень радует многие дельные вещи.

Вот фотографии, еще до установки на модель.

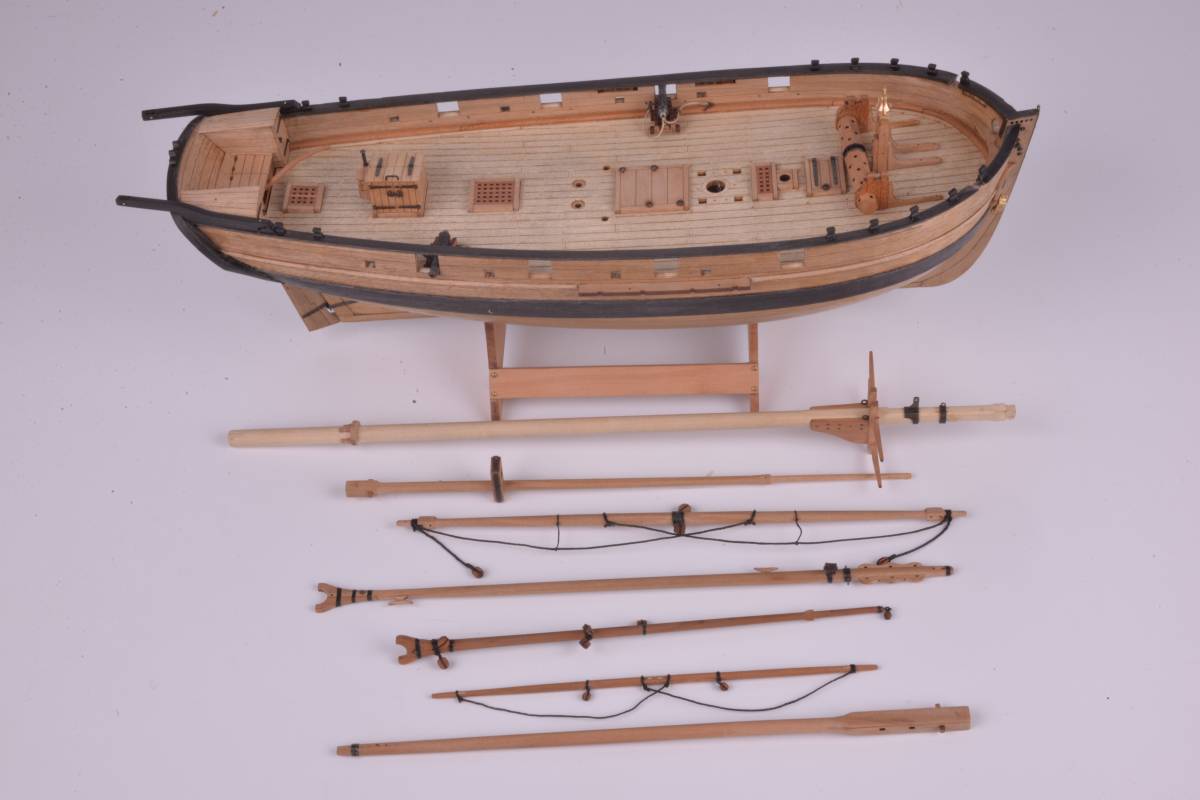

Одна фотография рангоута тендера.

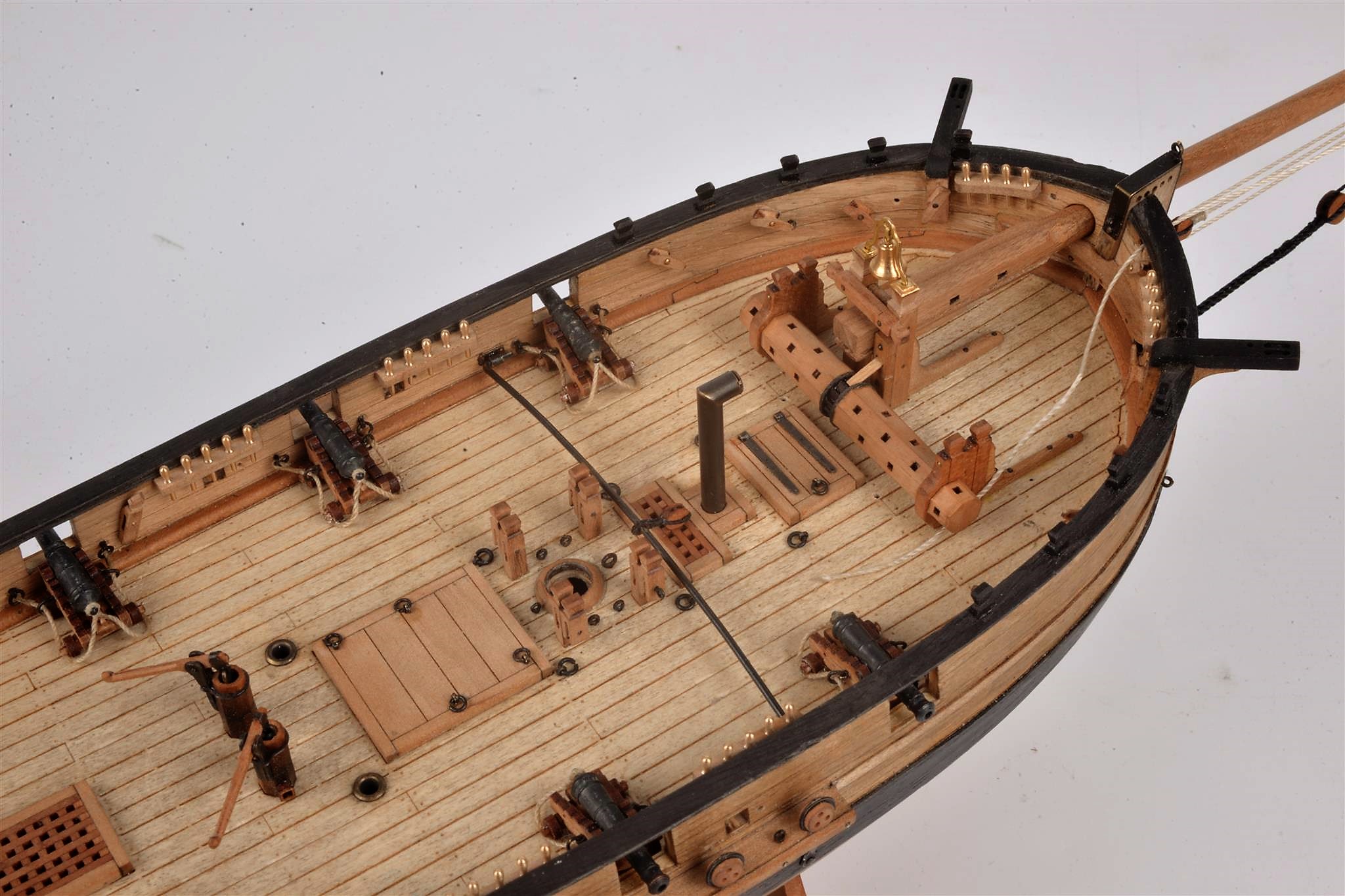

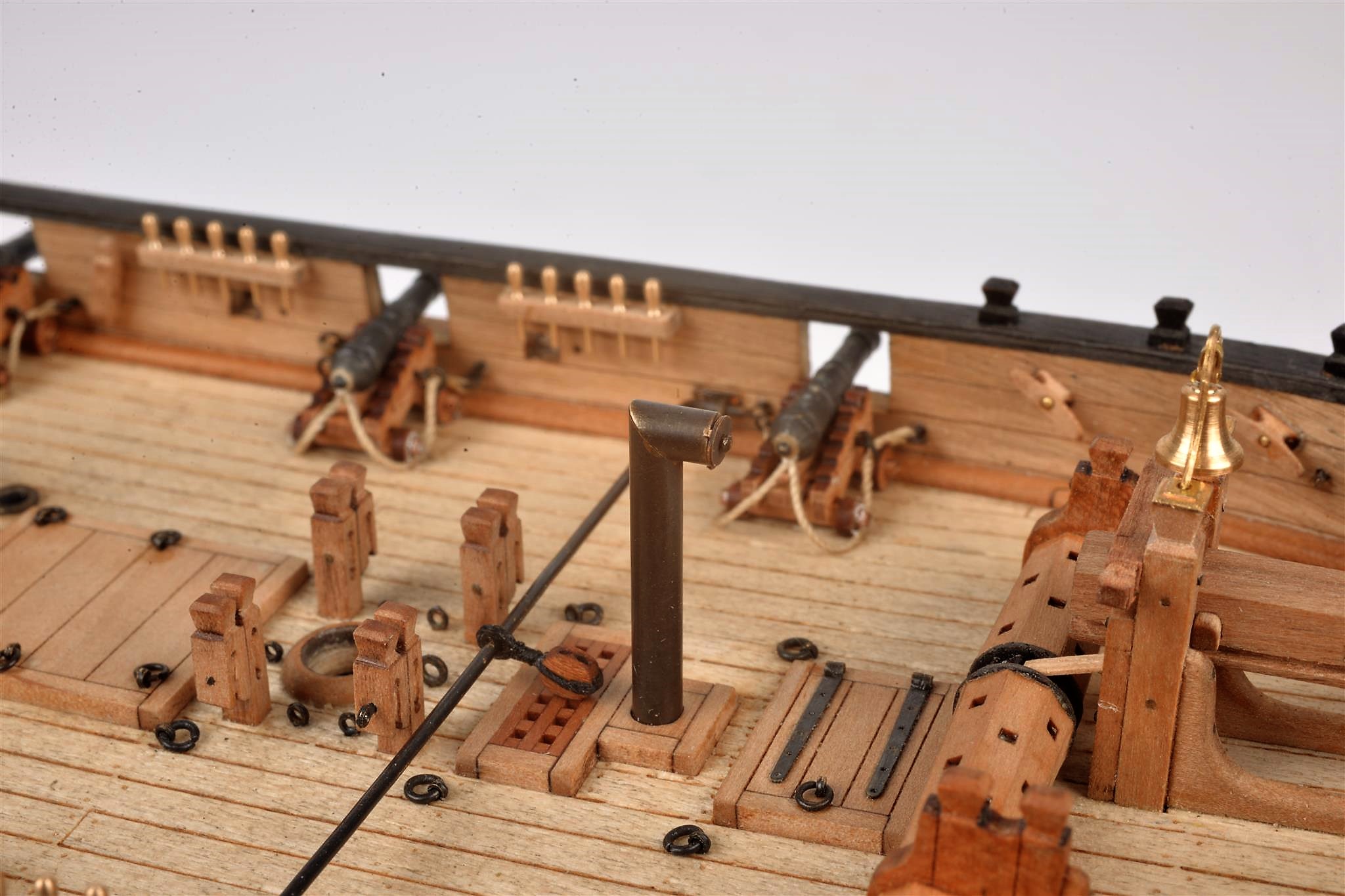

А теперь самоё вкусненькое, господа капитаны !

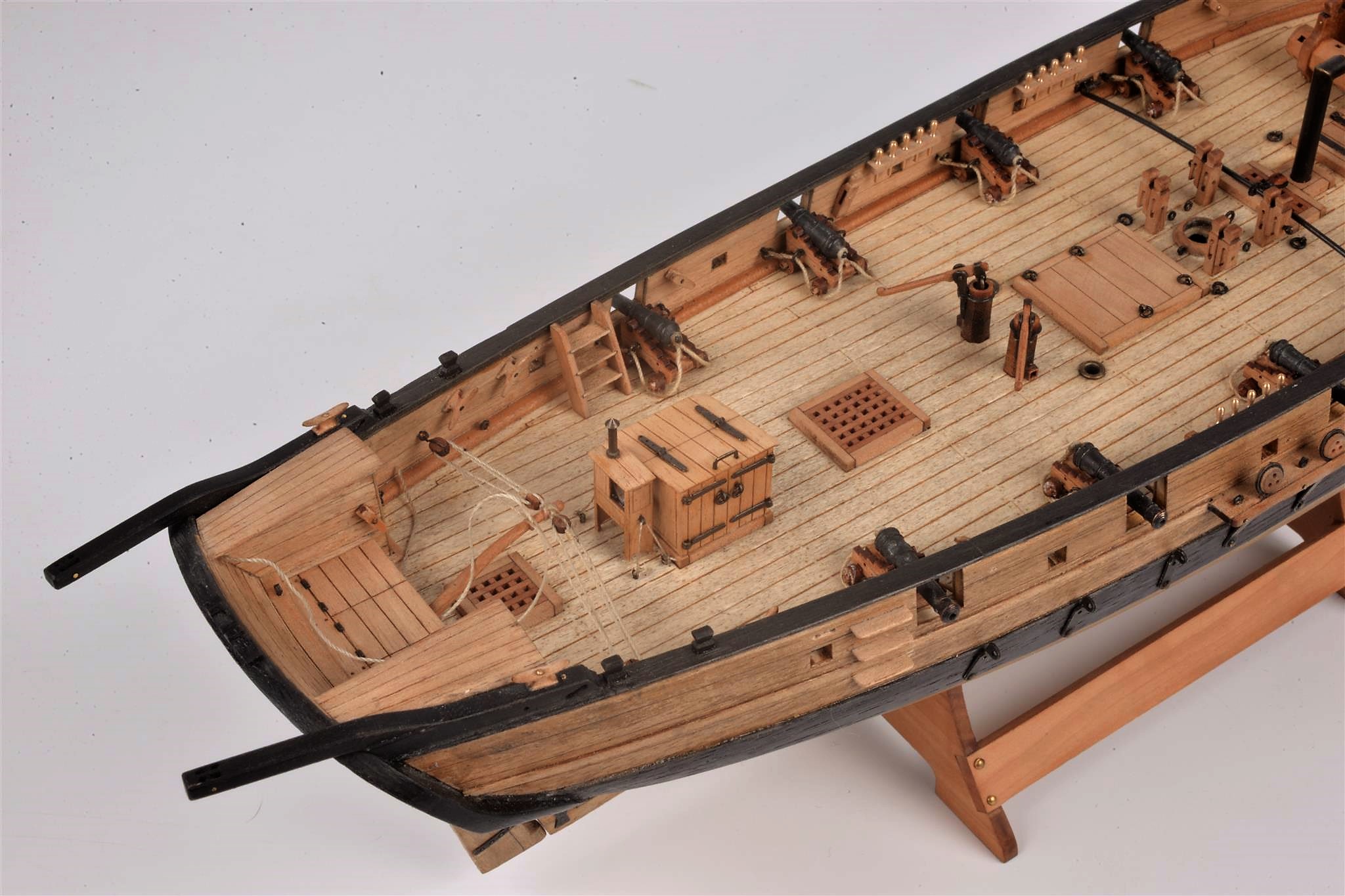

АРТИЛЛЕРИЯ на палубе!

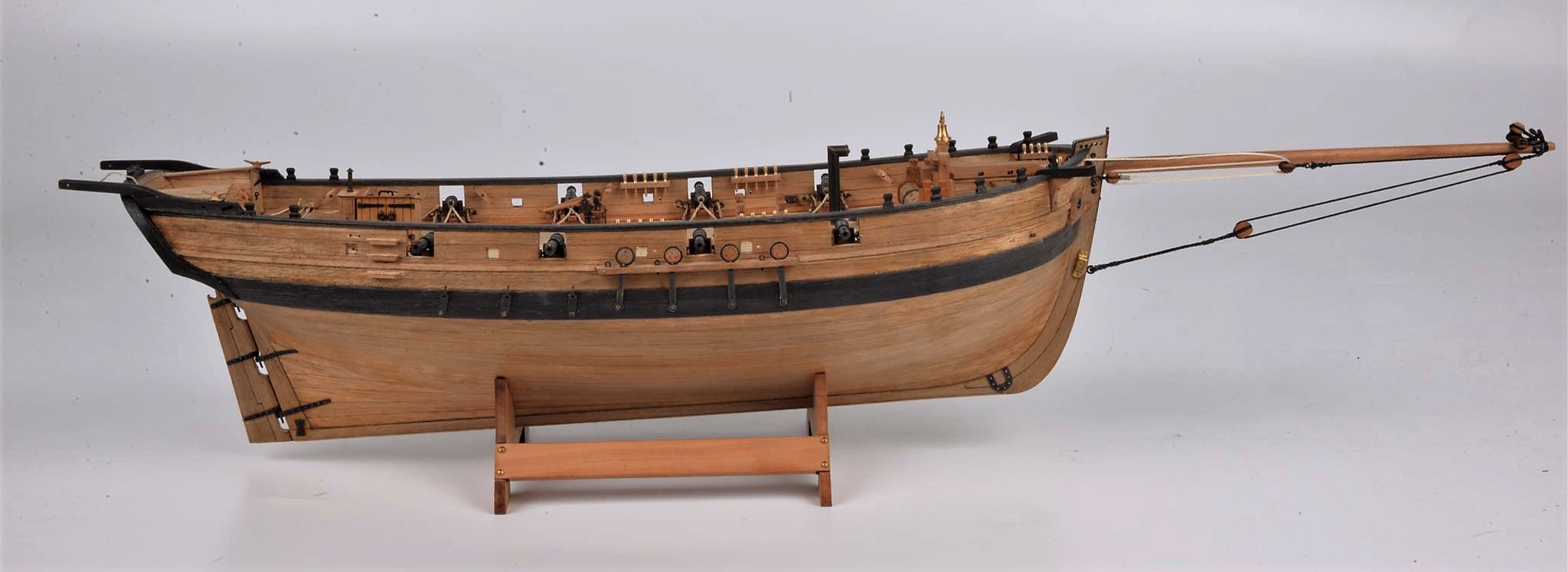

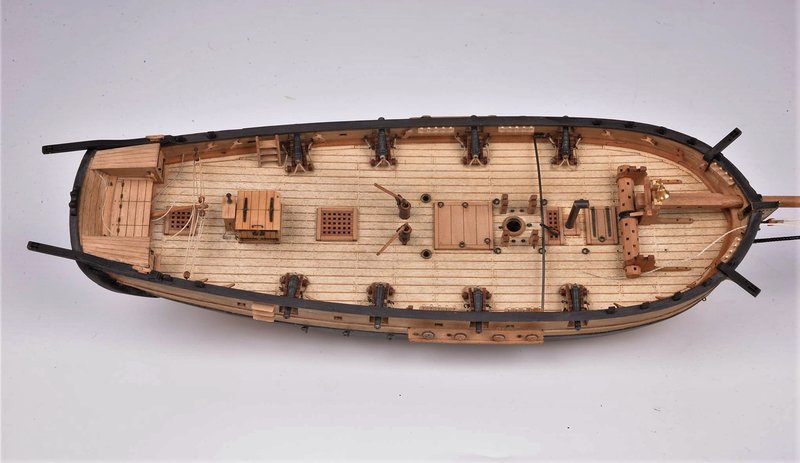

Пока модель находится вот на такой стадии.

Впереди - установка рангоута, такелажа и конечно же парусов.



Всем удачных боёв, капитаны!

Ушел я тоже в море, может с кем-то и сразимся борт о борт! ))



[Rebel__1]

Офигеть как круто!

[ivasy_sld]

Вообще отлично!

[_Rosomaxa___]

Отлично просто.  Качество медной мелочёвки  радует.
Ну и я к тому же неравнодушен к тендерам и всяким куттерам с гафельным вооружением. )

[Oleg83tt]

Браво, маэстро.

[anonym_zylwvJ8xTKPo]

Спасибо, Капитаны, за отзывы!



Да, мелочевка радует и глаз, и душу.

"МастерКорабел" постарались для рядового моделиста.

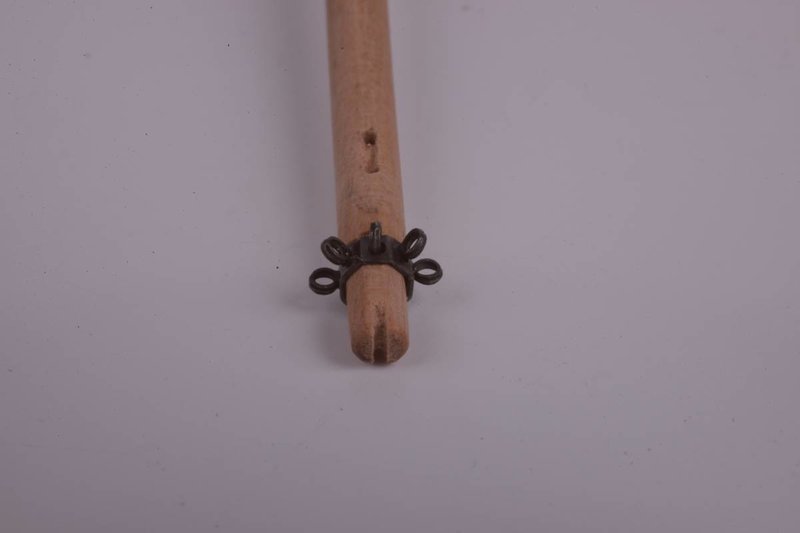

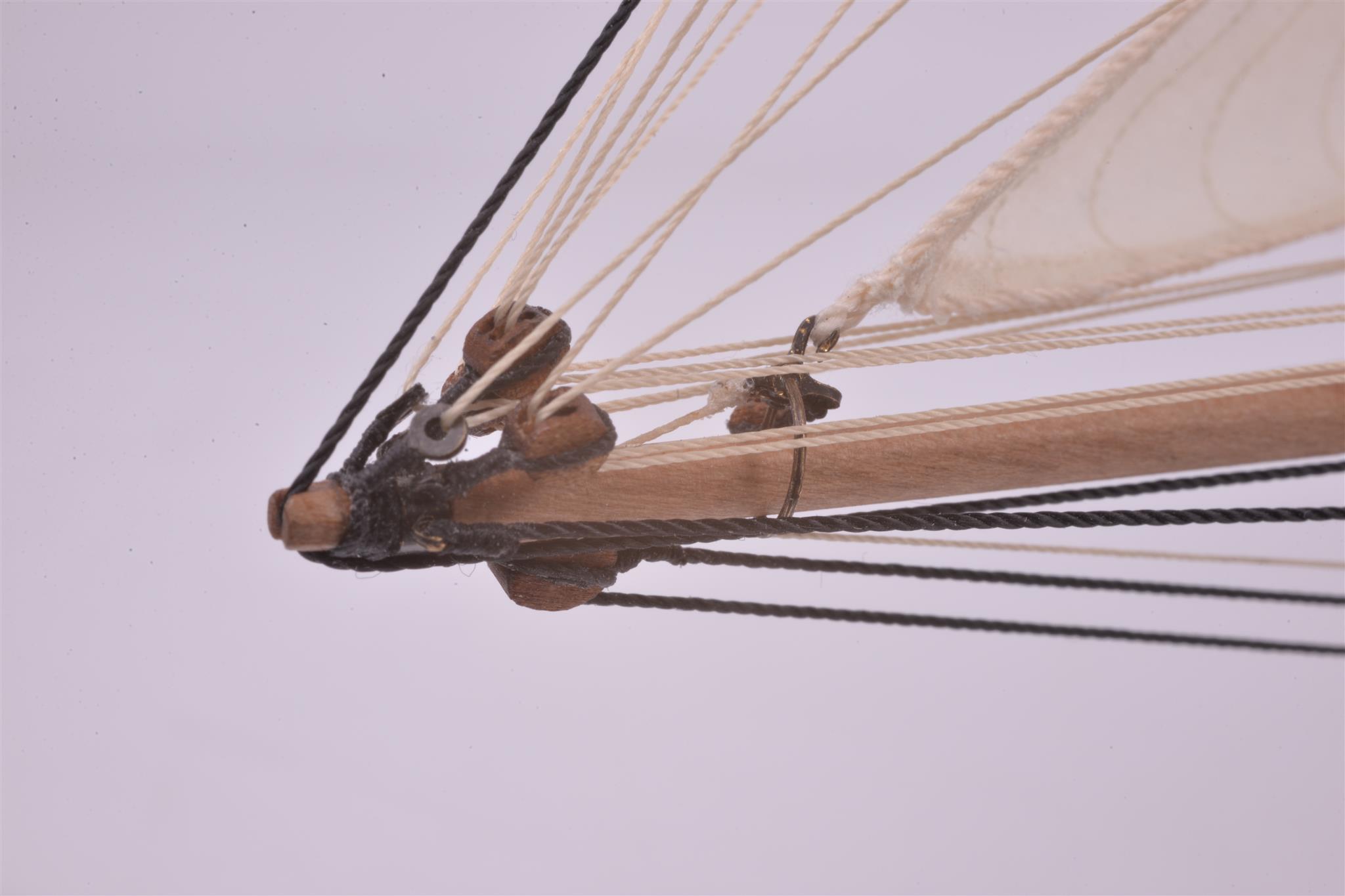

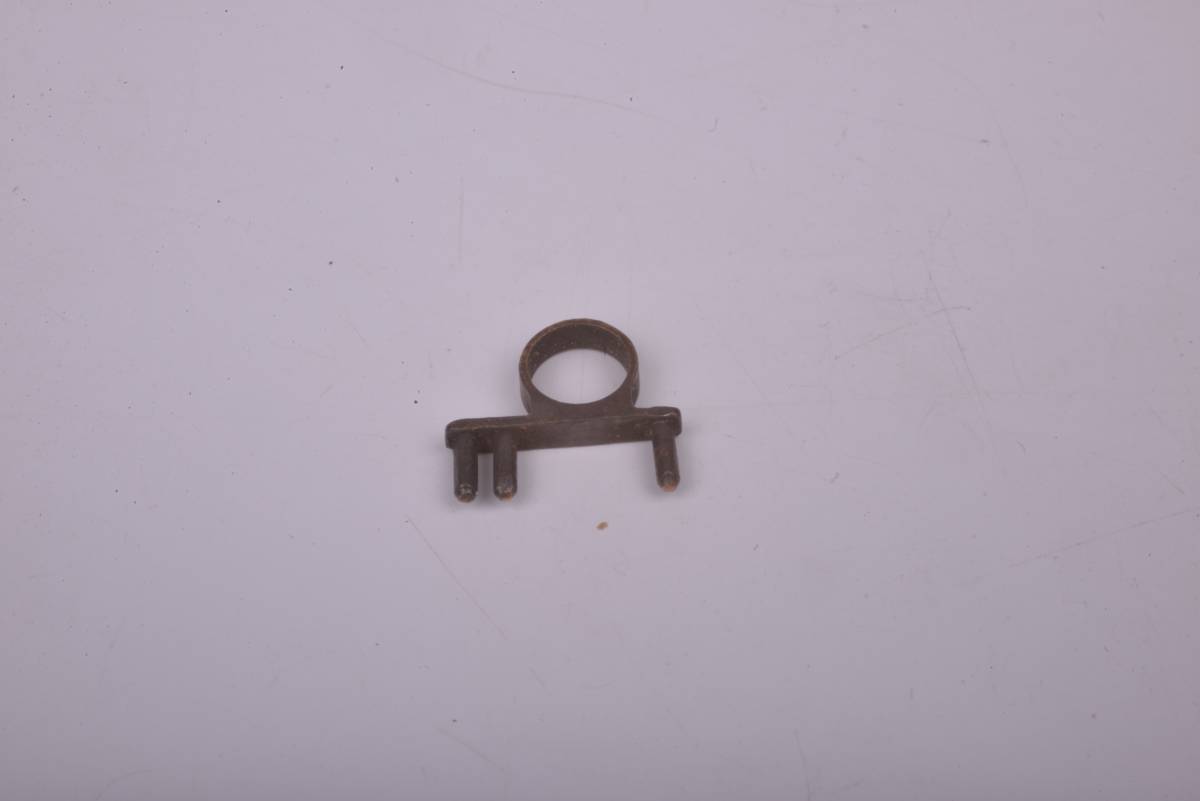

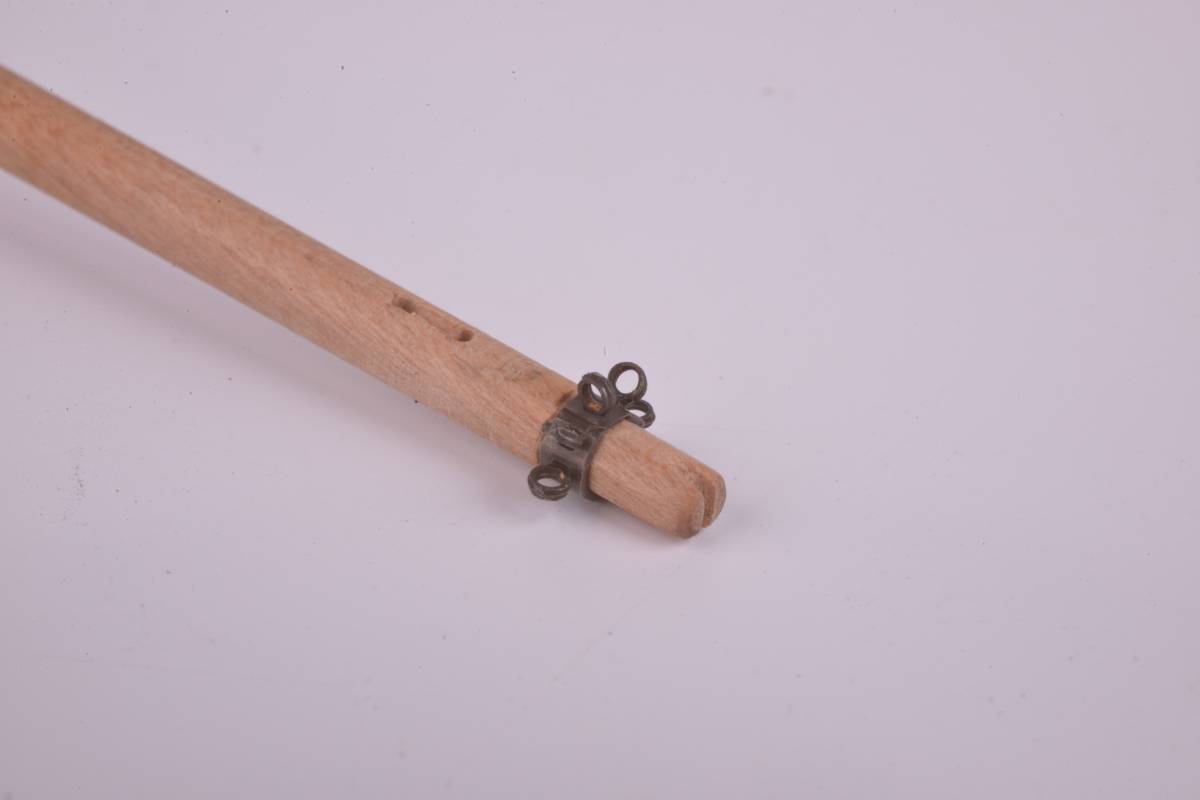

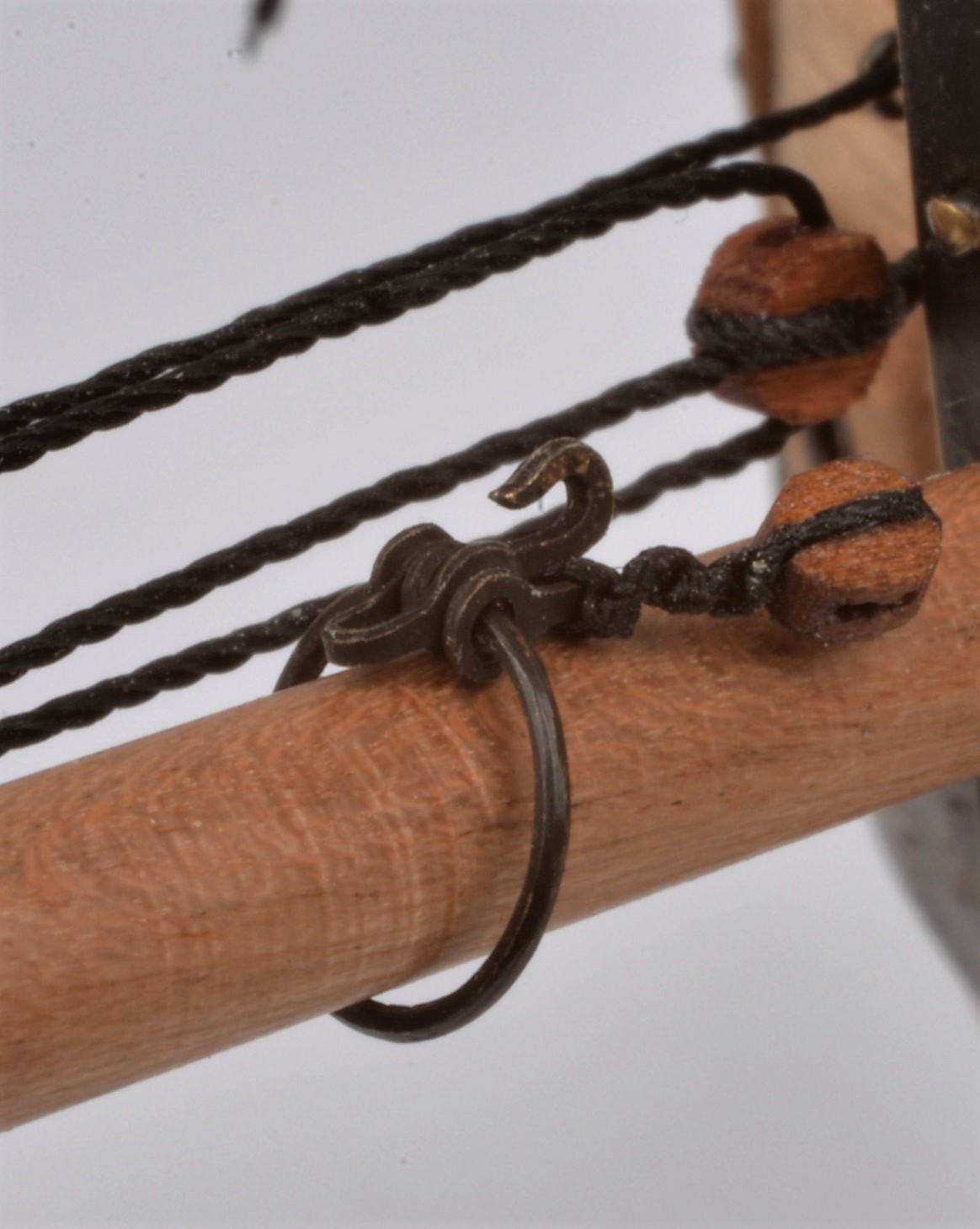

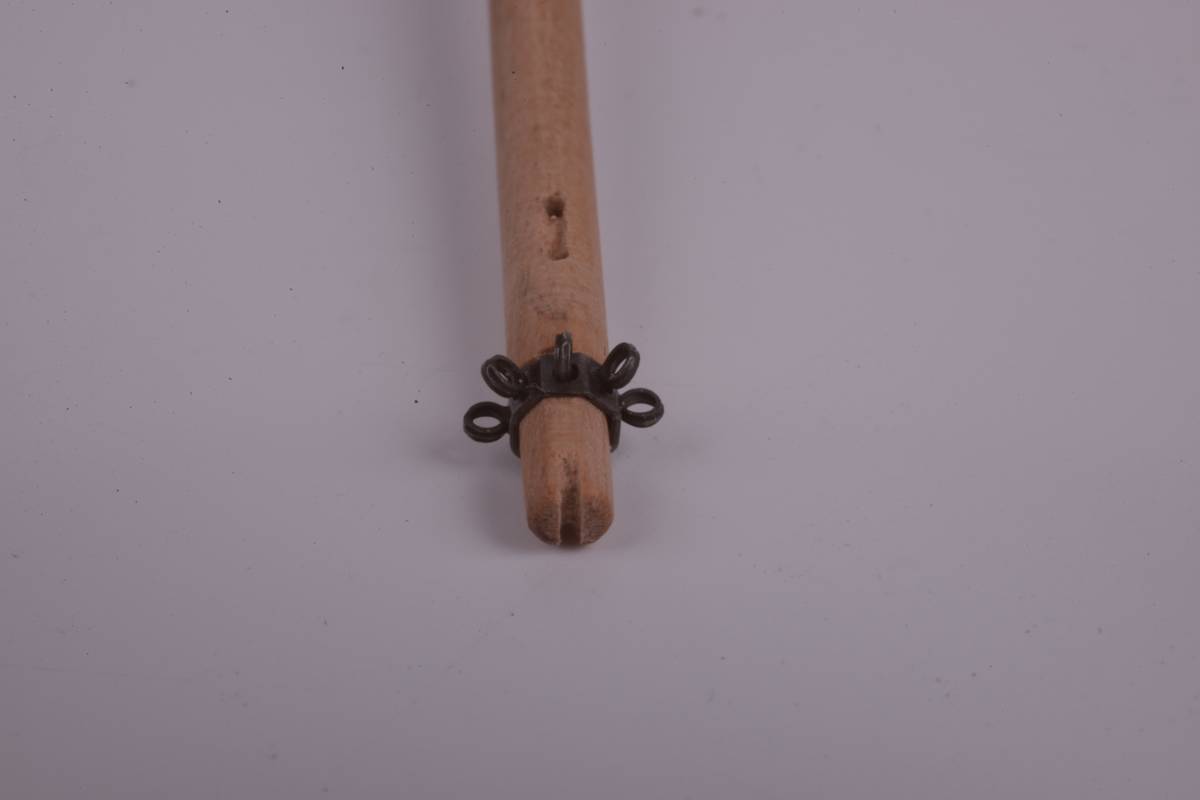

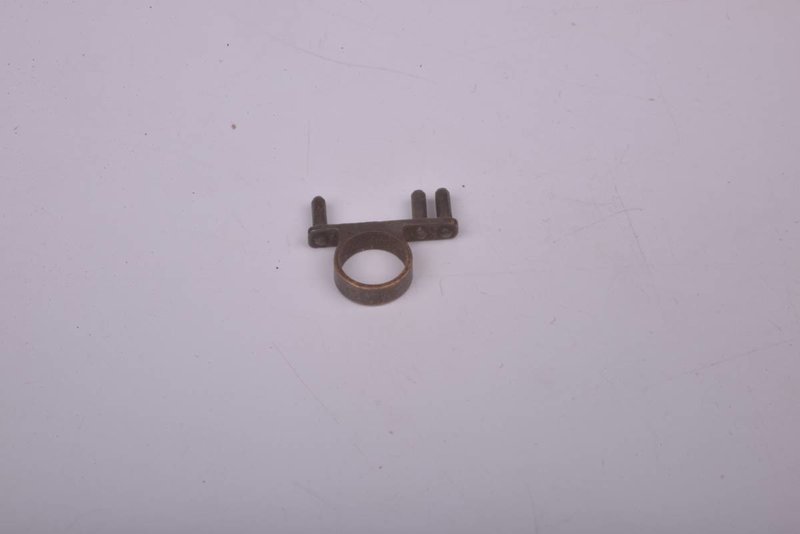

Вот, крупным планом ракс-бугель, который на бушприте "бегает".

Собирается из проволки и фототравленки. Затем чернить.





[Orelko]

Просто великолепно! Слов нет!

[anonym_zylwvJ8xTKPo]

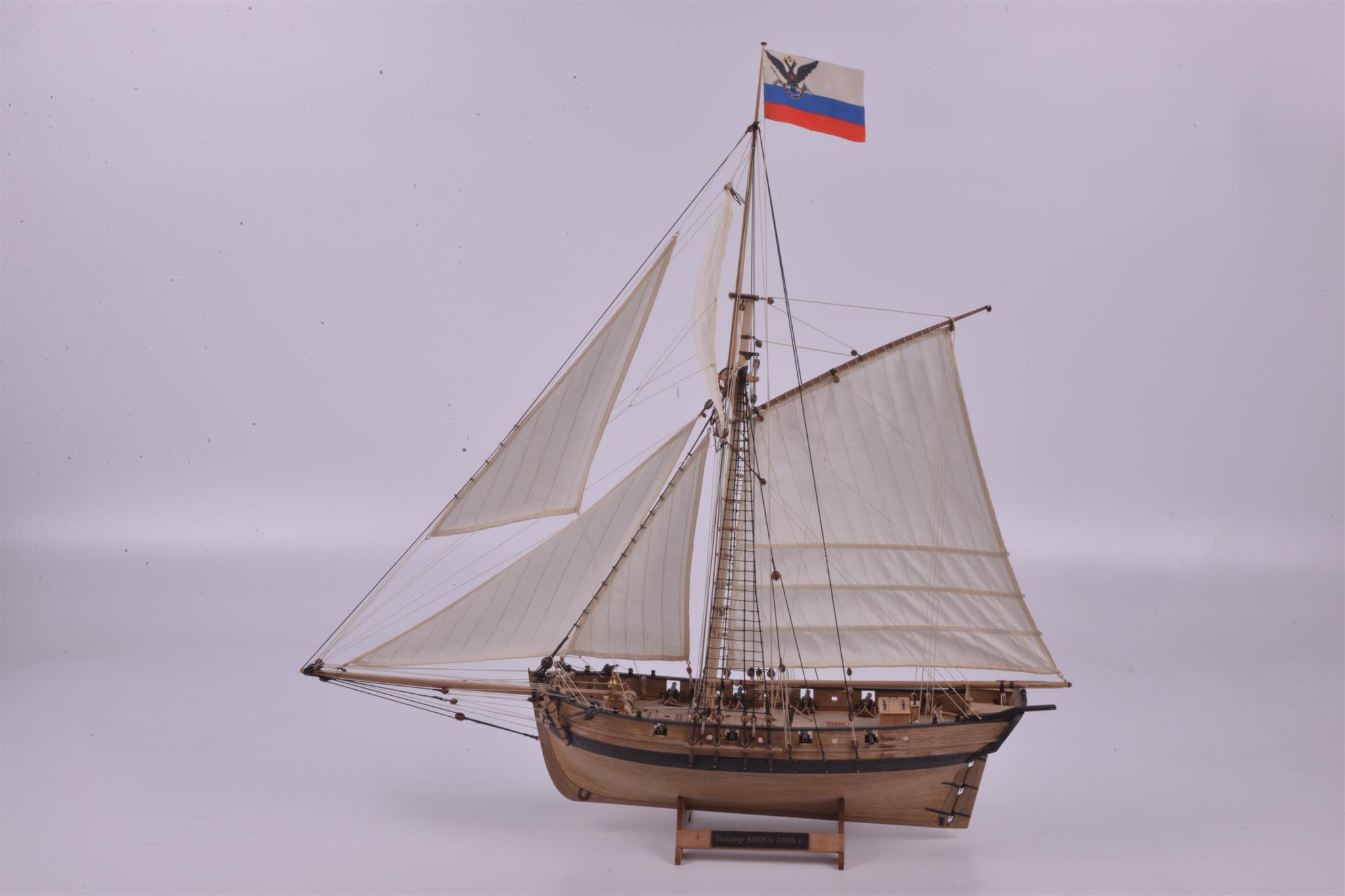

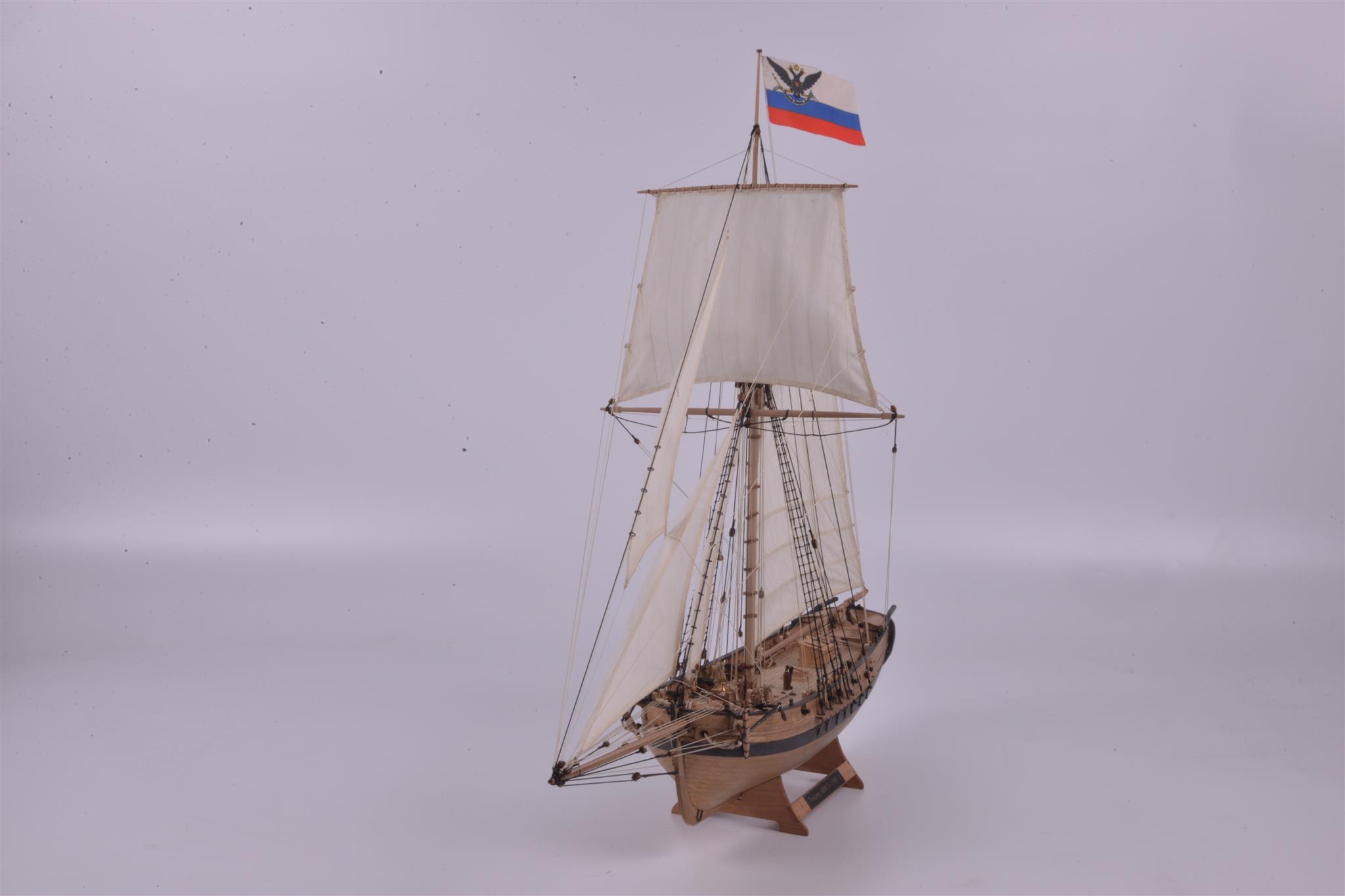

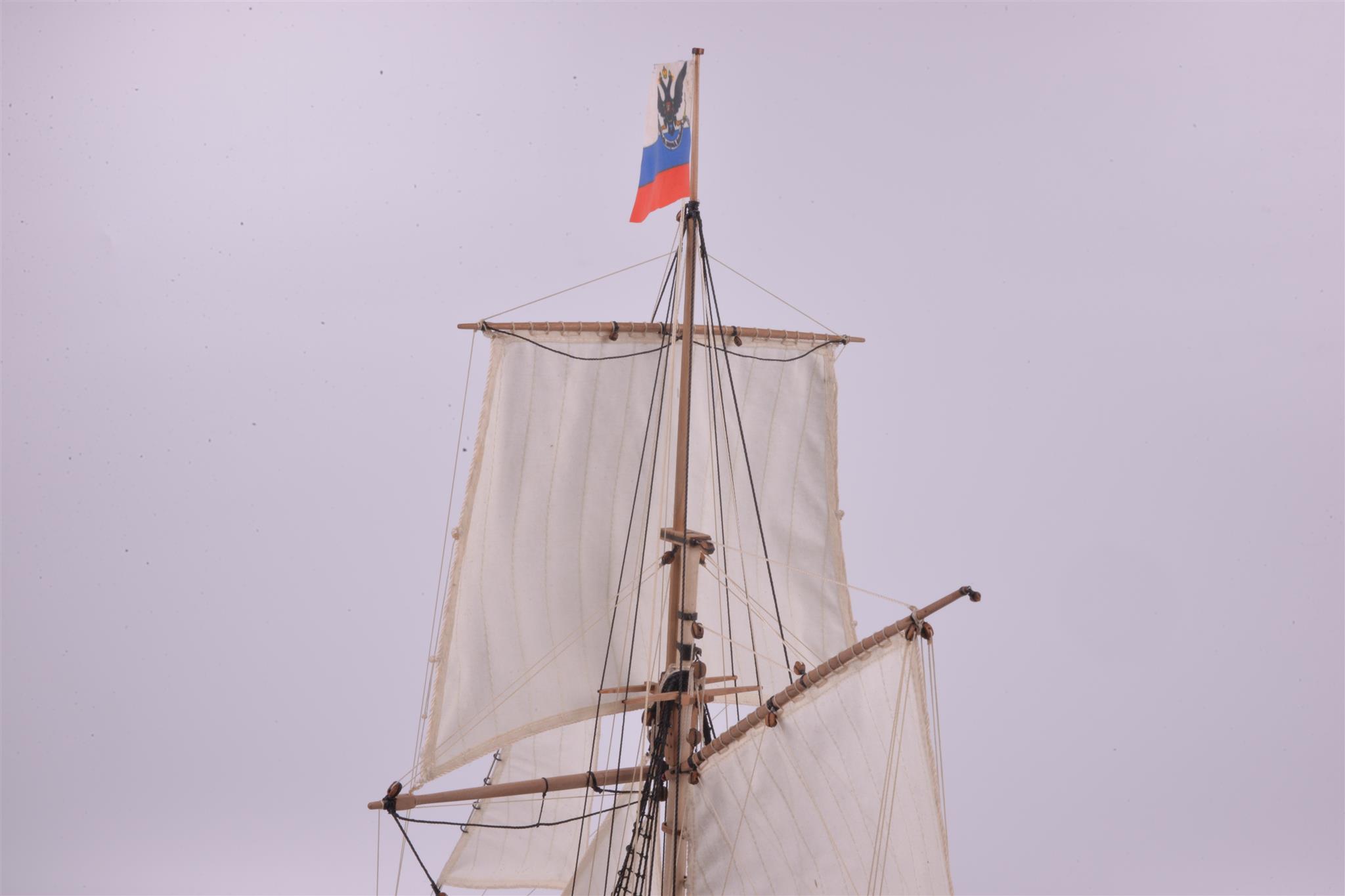

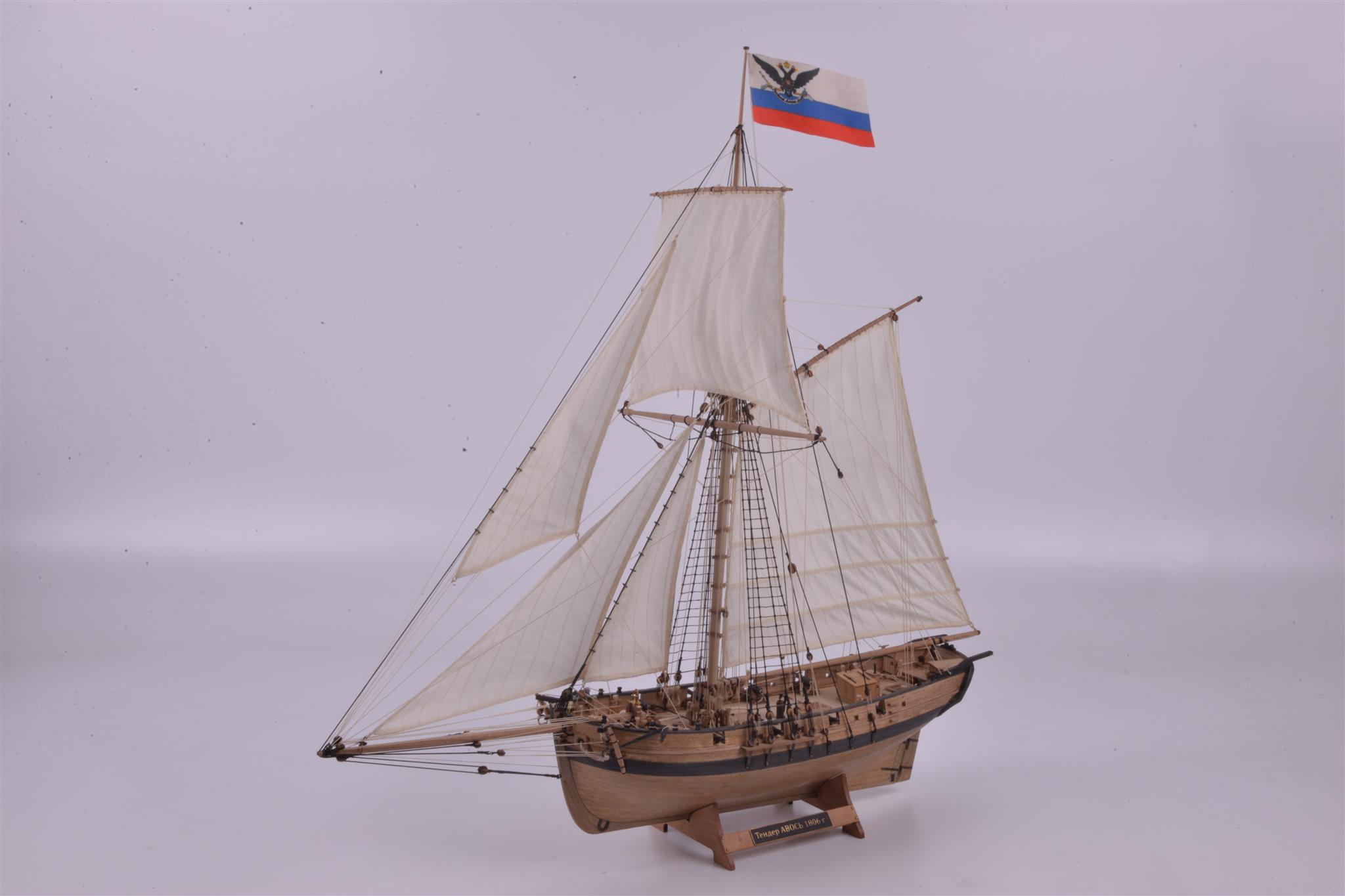

На тендере "АВОСЬ" наконец-то поднят флаг!

[anonym_zylwvJ8xTKPo]

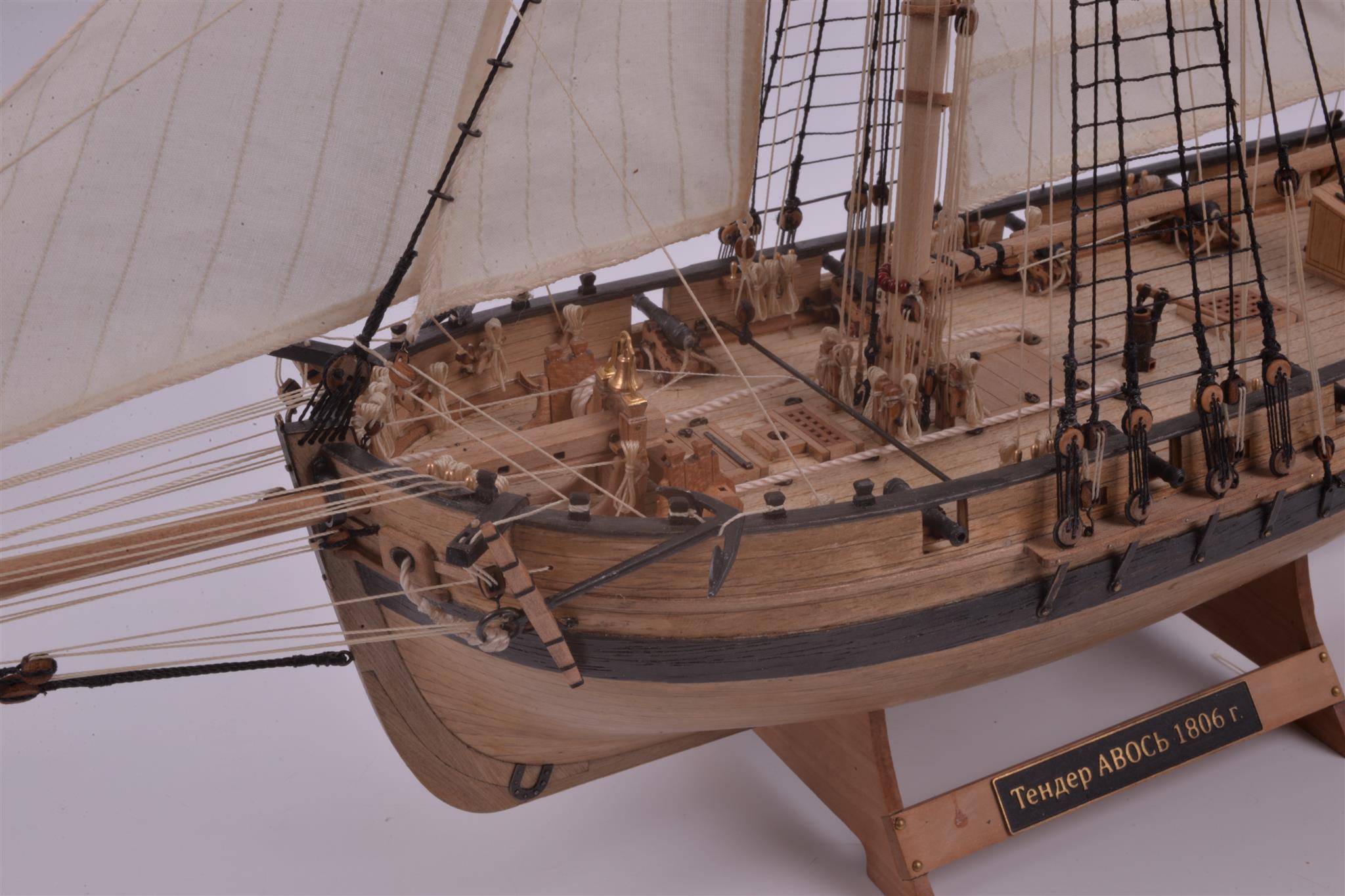

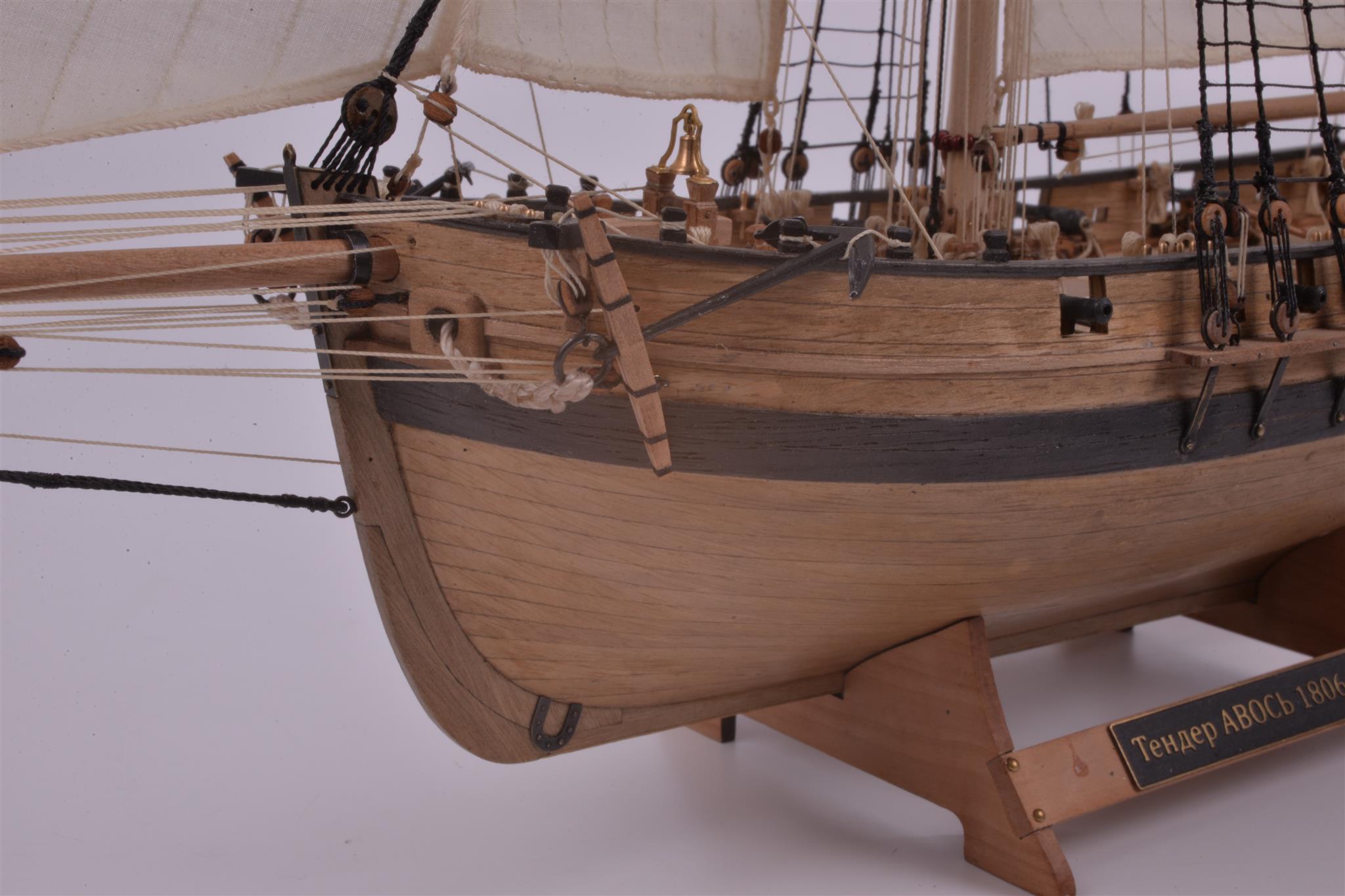

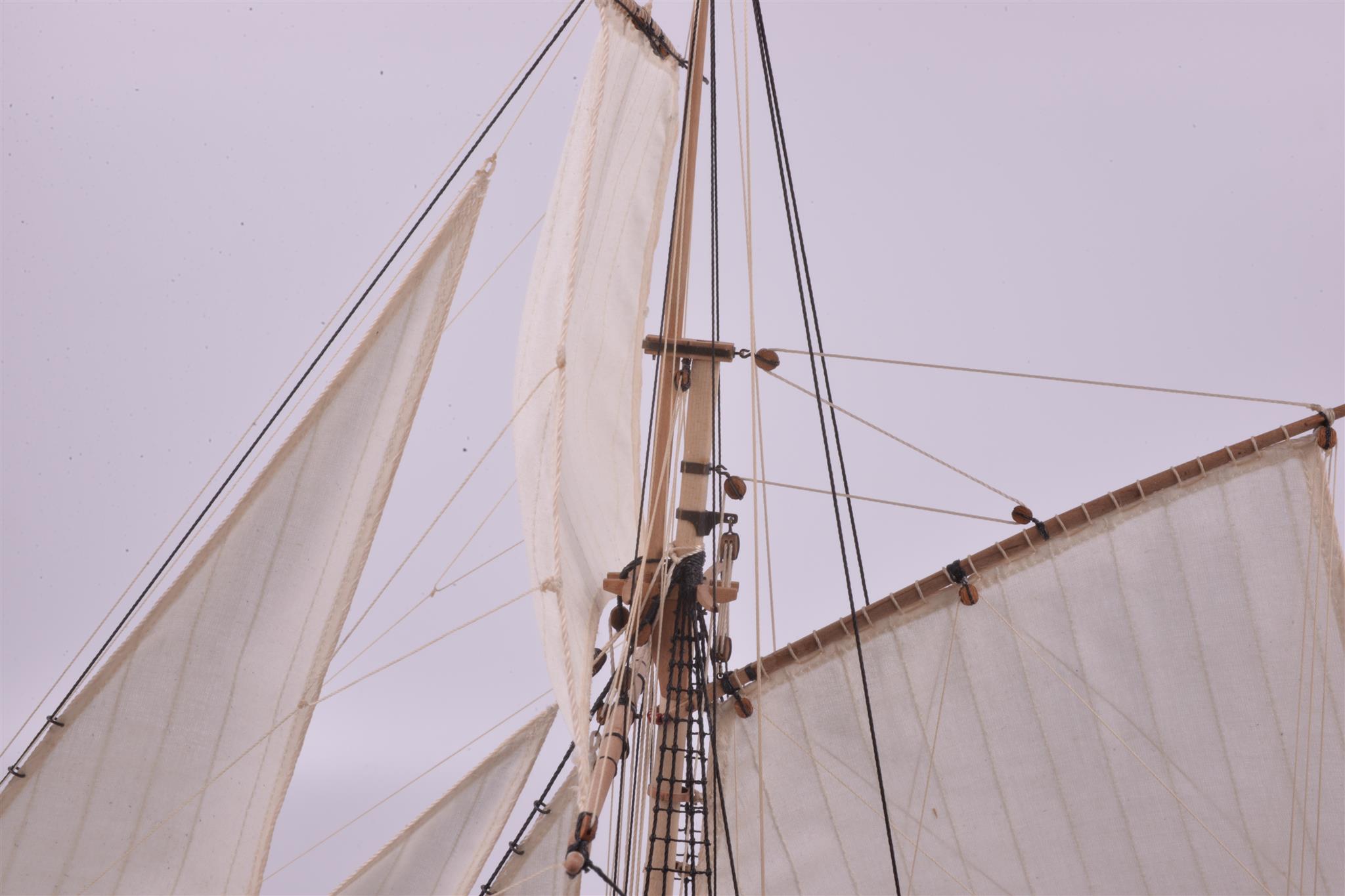

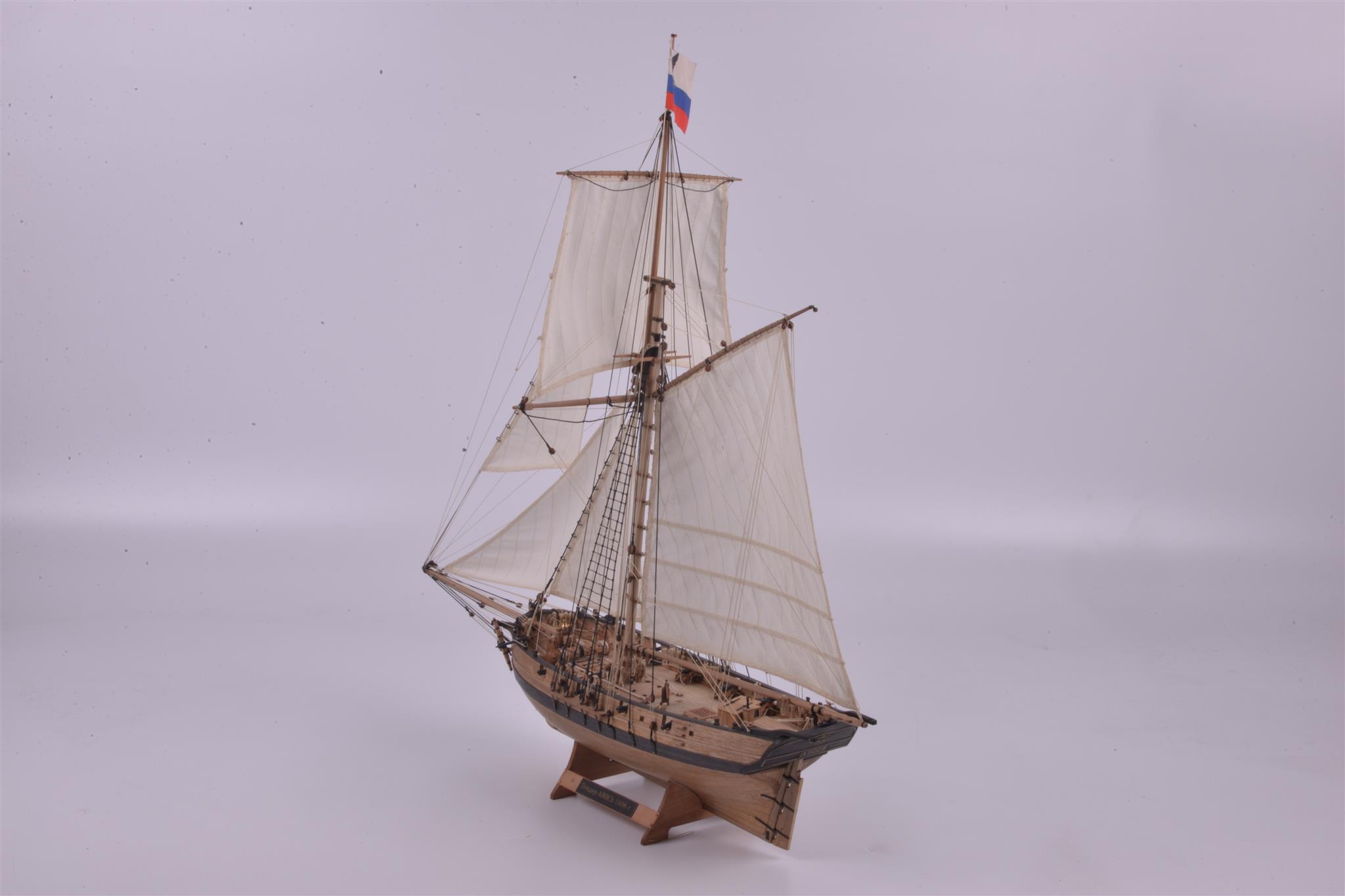

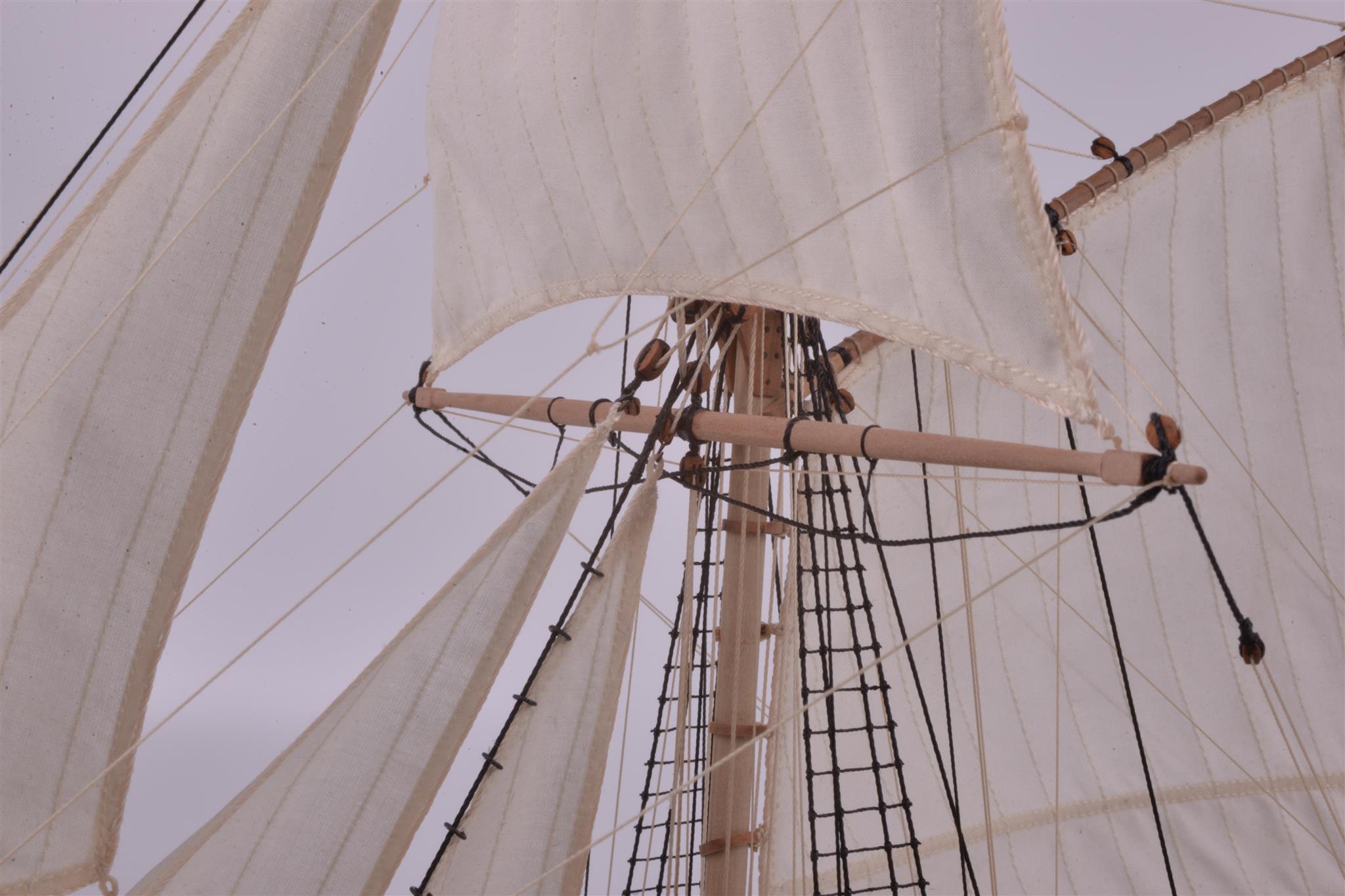

еще фотографии  модели с разных ракурсов
