[FAQ] Создание модификаций трассеров
В данной теме мы рассмотрим как создавать модификации для трассеров снарядов и пво

---

Для начала нам понадобится архив со скриптами, который можно взять на Google диске в папке с текущей версией клиента игры.
Необходимый нам архив всегда носит имя номера версии. Например, на момент написания данной инструкции я скачиваю архив 13.9.0.zip из папки MK 13.9.0



Подготовка файлов мода:

В скачанном архиве находим папку trails и распаковываем её куда душа пожелает.



Данная папка содержит файлы настроек "следов" для снарядов и авиации. Под спойлером приведён список файлов и за что они отвечают.

  Показать содержимое

AA_Bubble_custom.trail — эффект разрыва ПВО
AA_Bubble_Barrage_custom.trail — эффект разрыва ПВО при заград.огне
AA_Bubble_NotPrior_custom.trail — эффект разрыва ПВО вне приоритетного сектора
AA_Bubble_Prior_custom.trail — эффект разрыва ПВО в приоритетном секторе

AA_DPS_custom.trail — эффект трассеров ПВО
AA_DPS_Barrage_custom.trail — эффект трассеров ПВО при заград.огне
AA_DPS_NotPrior_custom.trail — эффект трассеров ПВО вне приоритетного сектора
AA_DPS_Prior_custom.trail — эффект трассеров ПВО в приоритетном секторе

GK_Shot_AP_custom.trail — эффект следа ББ снаряда ГК
GK_Shot_CS_custom.trail — эффект следа ПББ снаряда ГК
GK_Shot_HE_custom.trail — эффект следа ОФ снаряда ГК

PMK_Shot_AP_custom.trail — эффект следа ББ снаряда ПМК
PMK_Shot_CS_custom.trail — эффект следа ПББ снаряда ПМК
PMK_Shot_HE_custom.trail — эффект следа ОФ снаряда ПМК

Bomb_HE_custom.trail — эффект падения авиационной ОФ бомбы
plane_fighter_shot_custom.trail — эффект трассеров пулемётов у истребителей
plane_rocket_warning_custom.trail — эффект трассеров пулемётов перед выстрелом ракетами у штурмовиков
plane_rotation_custom.trail — вихревые следы от крыльев при повороте самолётов

Необходимый софт:

1. NVIDIA Texture Tools Exporter - для сохранения изображений в формат DDS
2. Notepad++ (или любой удобный вам текстовый редактор) для редактирования файлов *.trail
3. MK Unpack Tool

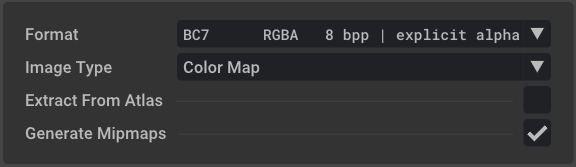

DDS для наших модов экспортируем со следующими параметрами:



---

Создание модификаций:

В рамках этой статьи в качестве примеров мы сделаем несколько модификаций:

1. Различные цвета следов снарядов в зависимости от типа (ГК, ПМК)
2. Яркие красные предупредительные трассеры у штурмовиков
3. Вихревые следы самолётов



Различные цвета следов снарядов в зависимости от типа:
HL_Colored_trails_ORB.zip

  Показать содержимое

В модпаке МОСТ уже имеется подобная модификация, которая меняет следы снарядов ОФ, ББ и ПББ и красит в красный, синий и зелёный.

Мы же сделаем свой вариант с использованием новых возможностей и покрасим следы в оранжевый, синий и красный (ровно в такие цвета у нас в игре покрашены сами снаряды)



Работать мы будем со следующими файлами:

• GK_Shot_AP_custom.trail
• GK_Shot_CS_custom.trail
• GK_Shot_HE_custom.trail

А также мы хотим изменить и следы снарядов ПМК, поэтому эти файлы нам тоже потребуются:

• PMK_Shot_AP_custom.trail
• PMK_Shot_CS_custom.trail
• PMK_Shot_HE_custom.trail



Берём все упомянутые выше файлы из распакованной нами ранее папки trails и копируем в папку "\bin\<номер_билда>\res_mods\trails" (если таковой нет, то создаём)



Наша задача - перекрасить текстуру следа (а точнее сделать 3 текстуры разных цветов) и прописать каждому типу снарядов свою.
По своей сути настройки снарядов все практически идентичны, поэтому открываем любой из них текстовым редактором  (я возьму GK_Shot_HE_custom.trail) и начинаем изучать.
Т.к. мы хотим менять текстуру, то нас интересуют строки где прописаны файлы DDS. Таковые находятся в самом верху.

        <albedoTexture>
            <size>    1    </size>
            <text />
        </albedoTexture>
        <hatTexture>
            <size>    20    </size>
            <text>    trails/shot_hat.dds    </text>
        </hatTexture>
        <gradientTexture>
            <size>    22    </size>
            <text>    trails/shot_smoke.dds    </text>
        </gradientTexture>
        <normalTexture>
            <size>    1    </size>
            <text />
        </normalTexture>
        <emissionTexture>
            <size>    1    </size>
            <text />
        </emissionTexture>
        <distortionTexture>
            <size>    30    </size>
            <text>    trails/shot_smoke_distort.dds    </text>
        </distortionTexture>
        <dissolveTexture>
            <size>    1    </size>
            <text />
        </dissolveTexture>

В данном файле мы видим 3 текстуры dds:

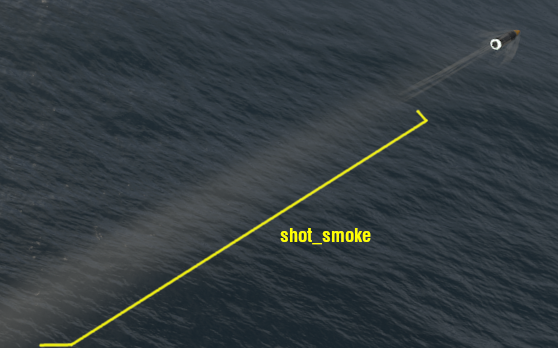

• shot_smoke - это то что нам нужно, дым за летящим снарядом (он же след)

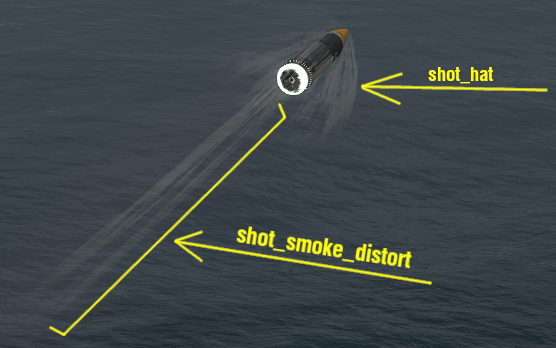

• shot_smoke_distort - эффект искажения воздуха от летящего снаряда
• shot_hat - эффект рассекания воздуха снарядом





Вы можете поэкспериментировать и заменить их все. Мы же будем менять только след.



Подготовка текстур:

Нас интересует shot_smoke.dds. Хочу заметить, что shot_smoke_distort и shot_smoke это ни одно и то же, хотя и может так показаться.

1. Запускаем MK Unpack Tool
2. Идём по пути "\res\trailes" и распаковываем файл shot_smoke.dds.
3. Открываем данный файл в Photoshop с плагином NVIDIA Texture Tools Exporter, либо любой другой удобной вам программе и имеющей возможность работы с dds.

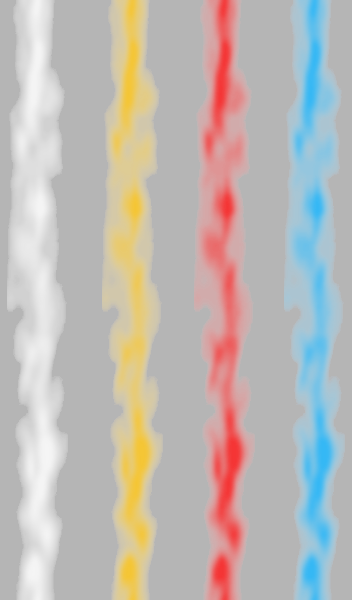

4. Видим текстуру серого дымового следа. Изеняем ей тон и создаём 3 текстуры: оранжевую, красную и синюю (скриншоты ниже)
   •   Показать содержимое



5. Экспортируем наши текстуры в dds параметрами указанными ранее и называемследующим образом:
   • shot_smoke_he.dds - текстура оранжевого трассера для ОФ снарядов
   • shot_smoke_ap.dds - текстура синего трассера для ББ снарядов
   • shot_smoke_cs.dds - текстура красного трассера для ПББ снарядов
6. Переносим наши dds в папку "\bin\<номер_билда>\res_mods\trails"



Правка параметров трейлов:

Теперь занимаемся настройкой файлов трейлов. Нас интересует только вот этот кусочек во всём коде файла *.trail

• text - путь где лежит созданная вами dds, относительно папки res_mods. У нас она лежит в папке trails, а имя мы заменим далее.
• size - количество символов в поле text плюс 1.
  Здесь нужно быть очень внимательным, иначе мод не заработает!
  В коде ниже строчка trails/shot_smoke.dds имеет 21 символ, следовательно мы добавляем к этому числу 1 и в поле size пишем 22.
  Если вы меняете строку text, то всегда считаем количество символов, добавляем к нему 1 и вписываем полученное число в поле size. Данную особенность можно заметить во многих параметрах в файлах trail и её нужно учитывать.

<gradientTexture>
	<size>22</size>
	<text>trails/shot_smoke.dds</text>
</gradientTexture>

Т.к. в данном случае нам не важно ГК это или ПМК, а важен только цвет, то и работать мы будем с файлами парно:

1. ББ снаряды. Открываем скопированные нами файлы GK_Shot_AP_custom.trail и PMK_Shot_AP_custom.trail, заменяем shot_smoke.dds на shot_smoke_ap.dds, в поле size меняем значение на 25 т.к в поле text у нас добавилось 3 символа.
2. ОФ снаряды. Открываем скопированные нами файлы GK_Shot_HE_custom.trail и PMK_Shot_HE_custom.trail, заменяем shot_smoke.dds на shot_smoke_he.dds, не забываем про поле size
3. ПББ снаряды. Открываем скопированные нами файлы GK_Shot_CS_custom.trail и PMK_Shot_CS_custom.trail, заменяем shot_smoke.dds на shot_smoke_cs.dds и также вносим правки в поле size

Теперь в папке "\bin\<номер_билда>\res_mods\trails" мы имеем следующее:

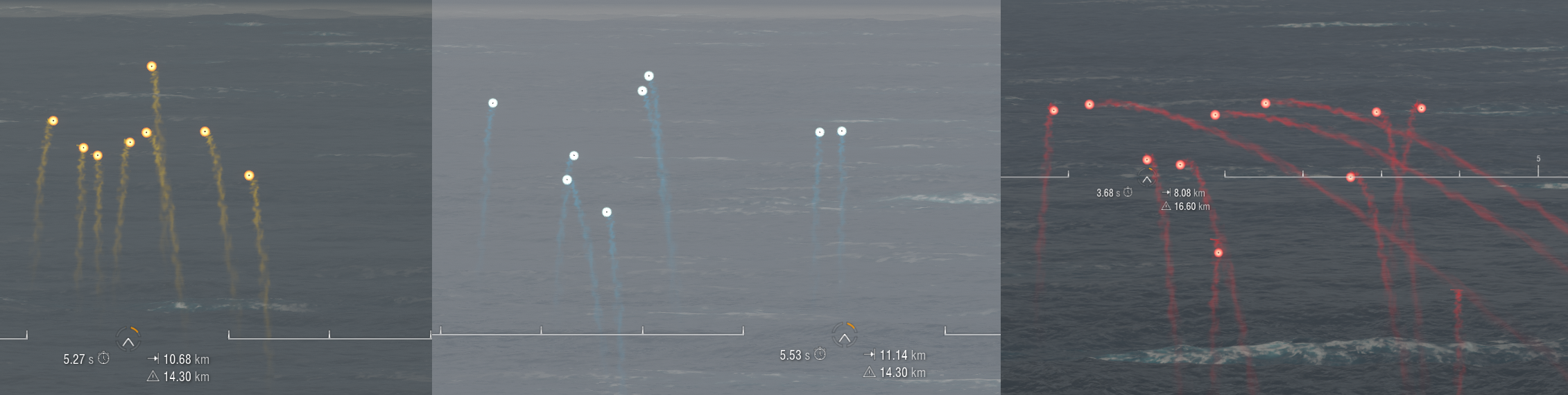

Мод готов!
Запускаем и проверям.

  Показать содержимое





Яркие красные предупредительные трассеры у штурмовиков:

HL_PL_MGShot_Red_Tracer.zip

  Показать содержимое

Поэкспериментируем с авиацией. Сделаем трассеры пулемётов штурмовиков более яркими и заметными.



Работать мы будем со следующими файлами:

• plane_rocket_warning_custom.trail
• plane_fighter_shot_custom.trail (данный файл отвечает за трассеры истребителей в игре. по желанию можно внести аналогичные изменения и в него, чтобы изменить цвет стрельбы оных)



По аналогии с модом трассеров берём этот файл из распакованной нами ранее папки trails и копируем в папку "\bin\<номер_билда>\res_mods\trails" (если таковой нет, то создаём)

Открываем его и ищем блок <gradientTexture>

<gradientTexture>
	<size>	30	</size>
	<text>	trails/shot_fighter_smoke.dds	</text>
</gradientTexture>

Подготовка текстур:

Как мы видим, нас интересует файл shot_fighter_smoke.dds.

1. Запускаем MK Unpack Tool
2. Идём по пути "\res\trailes" и распаковываем файл shot_fighter_smoke.dds. (либо shot_smoke.dds и потом переименовываем его в shot_fighter_smoke.dds)
3. Открываем данный файл в Photoshop с плагином NVIDIA Texture Tools Exporter, либо любой другой удобной вам программе и имеющей возможность работы с dds.
4. Изменяем тон текстуры, делаем его красным
5. Экспортируем нашу текстуру в dds параметрами указанными ранее и называем shot_fighter_tracer.dds
6. Переносим файл dds в папку "\bin\<номер_билда>\res_mods\trails"



Правка параметров трейлов:

Действуем по аналогии с созданным нами ранее модом трассеров. В блоке <gradientTexture>:

• text - путь где лежит созданная вами dds, относительно папки res_mods. У нас она лежит в папке trails, а имя мы заменим далее.
• size - количество символов в поле text плюс 1.
  Здесь нужно быть очень внимательным, иначе мод не заработает!
  В нашем случае в поле text будет строка trails/shot_fighter_tracer.dds, которая имеет 30 символов. Добавляем к этому числу 1 и в поле size пишем 31.



Мод готов!

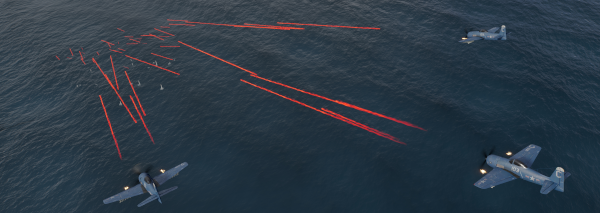

Теперь когда штурмовик заходит на атаку его трассеры будут красными и яркими. Запускаем и проверям.

  Показать содержимое



Вихревые следы самолётов

HL_PL_Vortices_Sakura.zip

  Показать содержимое

Ну и напоследок сдлеаем что-то необычное, а именно вихревой след самолёта.

Для начала что же такое этот "Вихревой след".

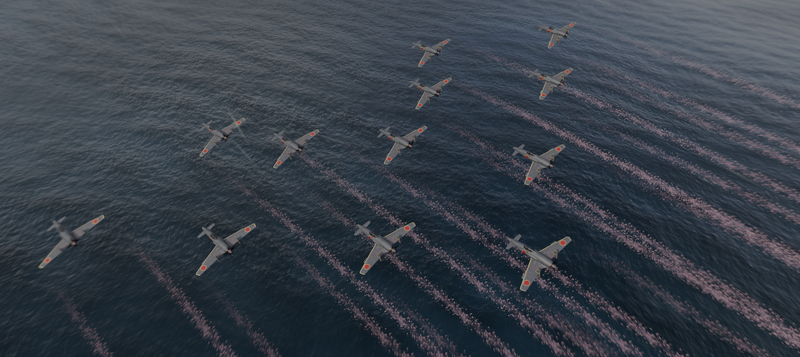

Наверное вы замечали, что в игре (как и в жизни), когда самолёт резко меняет своё положение (взлетает, садится, резко разворачивается), то от кончика его крыльев исходит белый шлейф возмущённого воздуха. Вот его то и называют "вихревой след", "вихревой жгут" или "спутная струя".



Поэкспериментируем с этим эффектом и заменим его, например, на лепестки сакуры или огненный шлейф.


Работать мы будем со следующим файлом:

• plane_rotation_custom.trail



Подготовка текстур:

Открываем упомянутый выше файл, ищем блок <gradientTexture> и смотрим какая текстура там указана.
Видим, что нам требуется файл trails/plane_rotation.dds.

1. Запускаем MK Unpack Tool
2. Идём по пути "\res\trailes" и распаковываем файл plane_rotation.dds.
3. Открываем данный файл в Photoshop с плагином NVIDIA Texture Tools Exporter, либо любой другой удобной вам программе и имеющей возможность работы с dds.
4. Редактируем его. Очень важно, чтобы текстура была бесшовной по вертикали, иначе наш след будет напоминать пунктирную линию.
5. Экспортируем нашу текстуру в dds параметрами указанными ранее и называем как душа пожелает (в нашем случае это будет plane_rotation_sakura.dds)
6. Переносим файл dds в папку "\bin\<номер_билда>\res_mods\trails"



Правка параметров трейлов:

В случае вихревых следов процедура правки параметров будет немного длиннее.

Дело в том, что оригинальный след в игре довольно тонкий и рассмотреть там какую-либо текстуру будет практически невозможно.

Поэтому нам придётся немножко поработать над размером следа, прозрачностью и анимацией, чтобы создать эффект именно летящих лепестков или струи огня.

Для начала всё стандартно, как и ранее. Переходим в блок <gradientTexture>:

• text - путь где лежит созданная вами dds, относительно папки res_mods. У нас она лежит в папке trails, а имя мы заменим далее.
• size - количество символов в поле text плюс 1.
  Здесь нужно быть очень внимательным, иначе мод не заработает!
  В поле text вписываем наш путь к текстуре trails/plane_rotation_sakura.dds, считаем количество символов (32). Добавляем к этому числу 1 и в поле size пишем 33.



Теперь принимаемся за настройку эффектов:

1. Ищем блок <sizeKeyFrame>, он отвечает за размер следа в зависимости от времени. В нём есть подблоки <item>, а каждом из них указано какой размер и в какой момент времени будет иметь след.
time - момент времени, value - значение. Оба параметра не могут быть больше чем 1.000

Например, мы выставим вот такие параметры:

<sizeKeyFrame>
	<item>
		<time>	0.0000	</time>
		<value>	0.0585	</value>
	</item>
	<item>
		<time>	1.0000	</time>
		<value>	0.0675	</value>
	</item>
</sizeKeyFrame>

В данном случае, это означает что:

• в момент появления эффекта (при time равном 0.000) размер следа будет равен 0.0585
• в момент исчезновения эффекта (при time равном 0.000) размер следа будет равен 0.0675

Таким образом наш след будет немножкоувеличиваться к моменту затухания

Вы можете добавить третий параметр <item> , например с параметром time равным 0.500, означающим размер следа в середине анимации. Но в таком случае вам также придётся отыскать в файле параметр <sizeKeyFrameCount> и установить там число 3 (количество ключей/параметров <item>



Далее реализуем анимацию.
Нам ведь нужен эффект летящих лепестков, а не просто появляющейся в воздухе текстуры.
Для этого мы находим переметр <uvScroll>

<uvScroll>0.0000 0.0000</uvScroll>

В данном параметре числа - это смещение по X и Y координатам на момент окончания воспроизведения эффекта. Т.к. мы хотим чтобы эффект двигался от самолёта в обратную сторону, то мы выставляем 1.000 у параметра Y

<uvScroll>0.0000 1.000 </uvScroll>

В целом этого достаточно.

Мод готов!

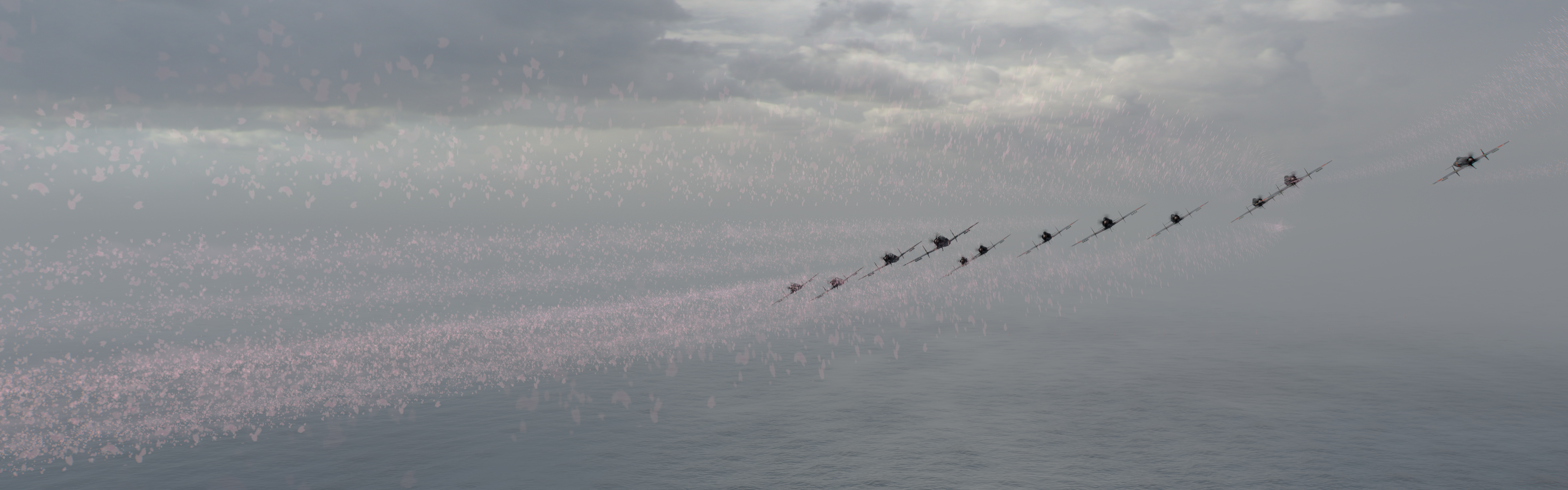

Теперь вы будете лицезреть лепестки сакуры когда ваш самолёт делает какой-либо вираж.


  Показать содержимое







[BattleFrame]

В случае возникновения вопросов вы всегда можете обратиться ко мне в личные сообщения.
