3D моделирование. Легкий крейсер IJN Kitakami

[PaulZzzz]

IJN Kitakami(北上 яп., рус. Китаками), лёгкий крейсер японского императорского флота, класс «Кума». Единственный крейсер в серии переживший войну и в последствии пущенный на слом. В процессе своей службы перенёс 3 глубоких модернизации, полностью меняющие роль корабля. Название, как и все корабли серии, получил в честь реки(р.Китаками,префектура Иватэ).



Размеры корабля 1 к 1, но т.к. точных размеров у меня на руках нет, то само собой есть искажения в размерах. Единственное хочу дополнить, что я отталкивался от габаритного размера. Модель выполняю в программе SOLIDWORKS 2015 x64 Editio.



Впереди еще долгий кропотливый труд над мелкими деталями, но уже сейчас можно увидеть всю мощь этой красавицы!

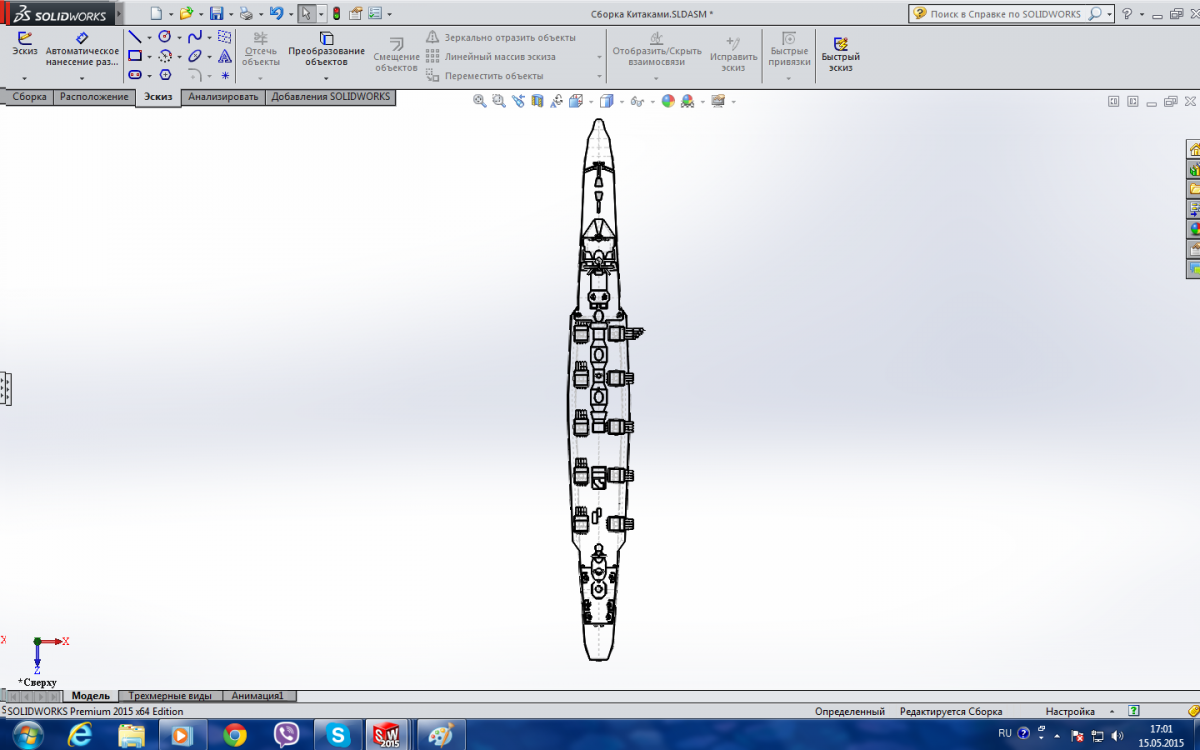

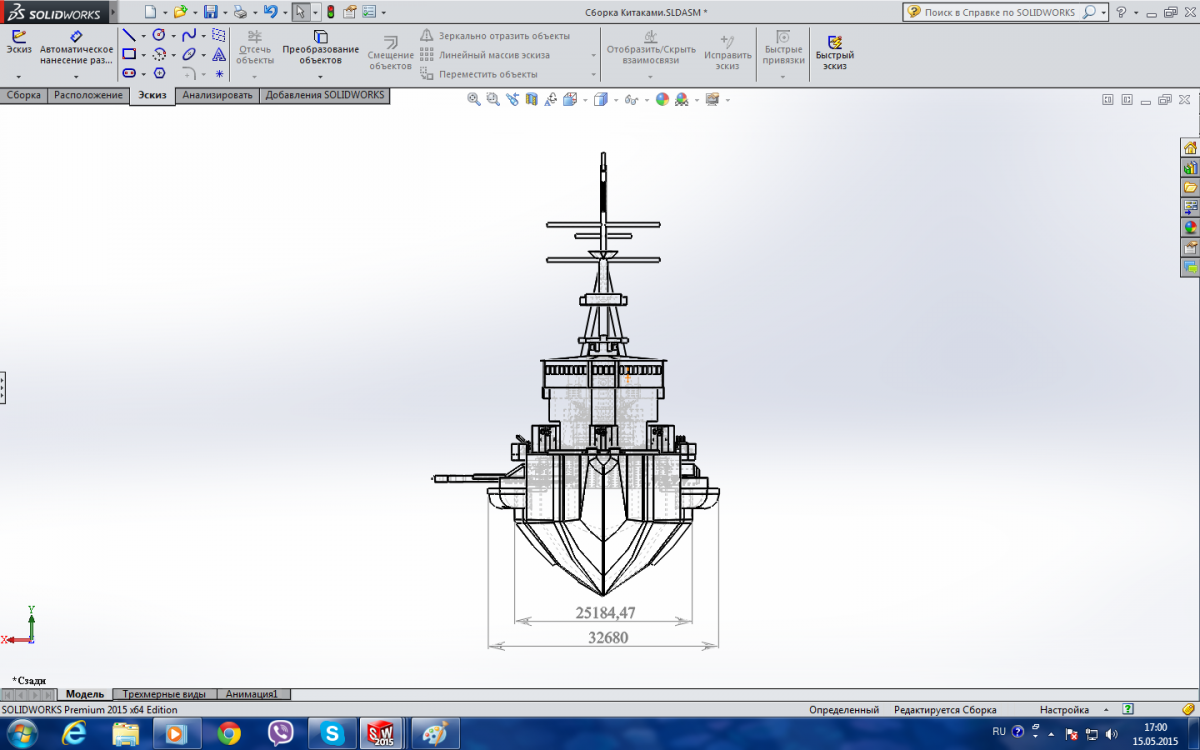

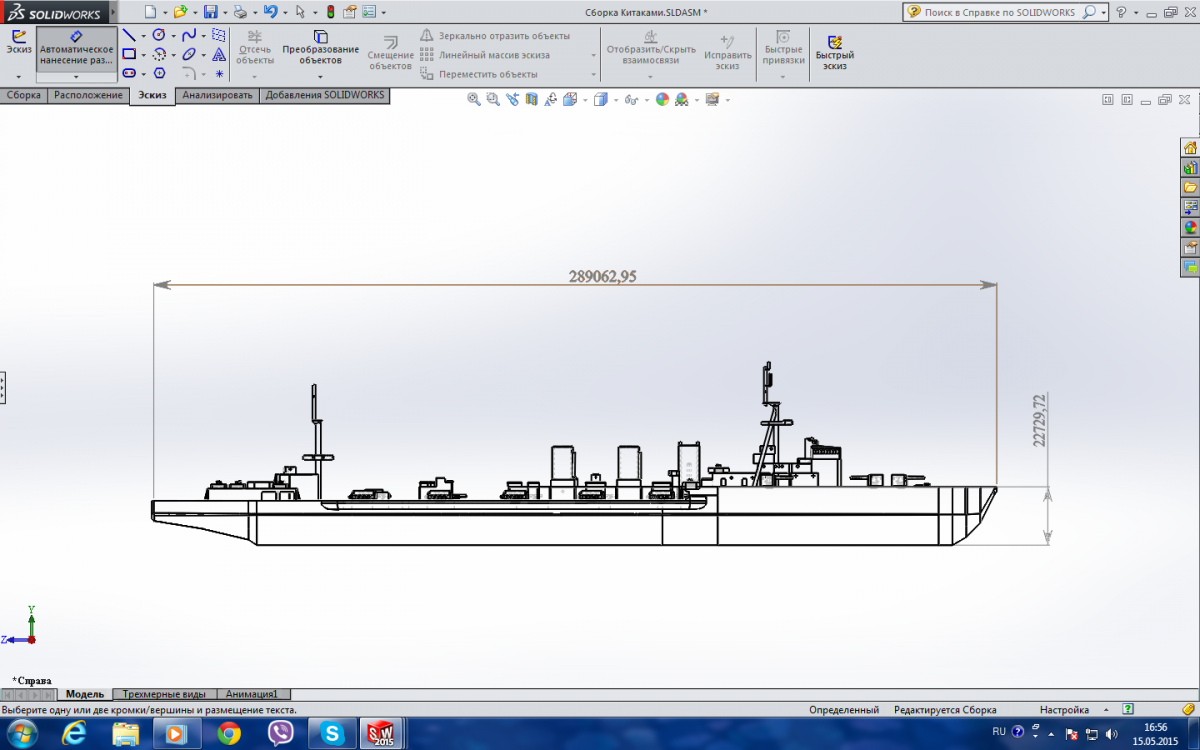

Черно белый эскиз:

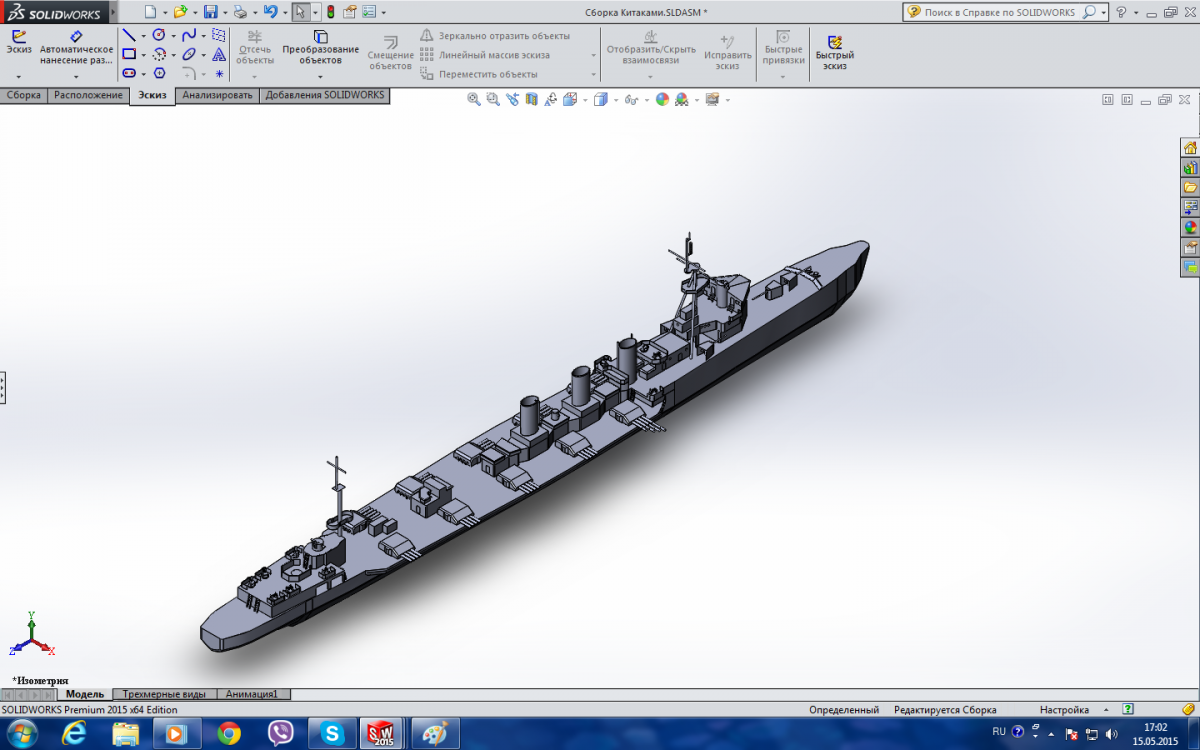

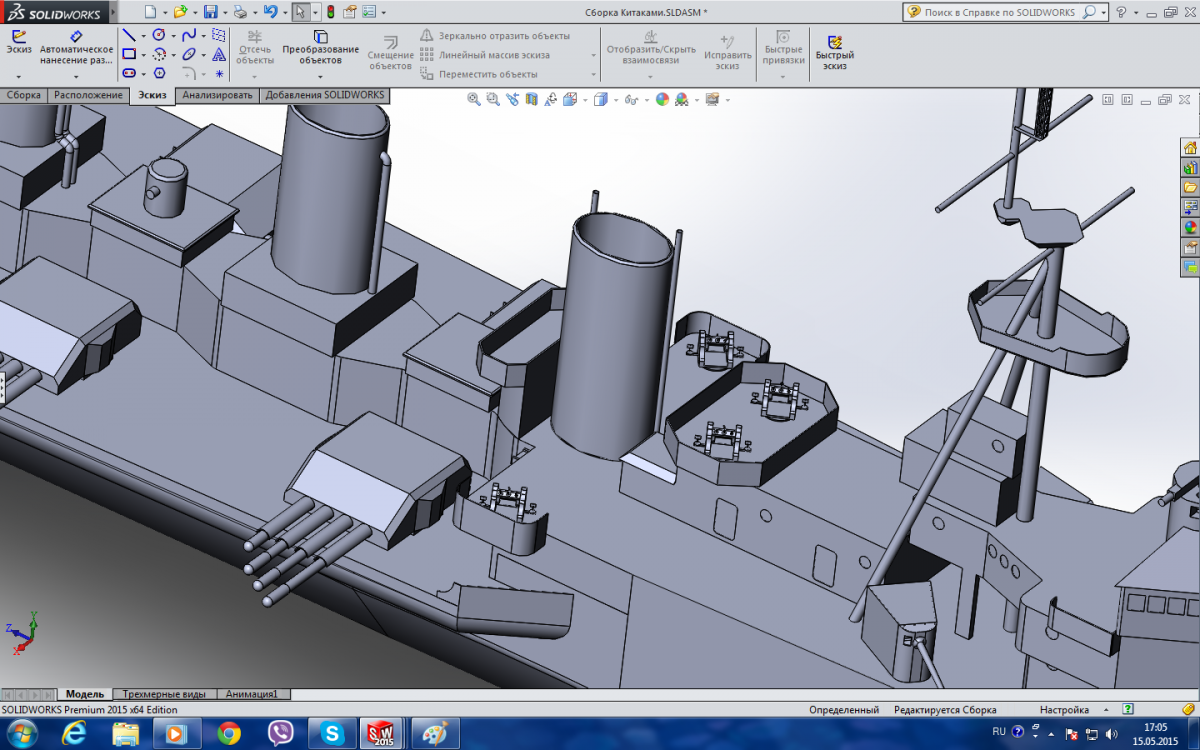

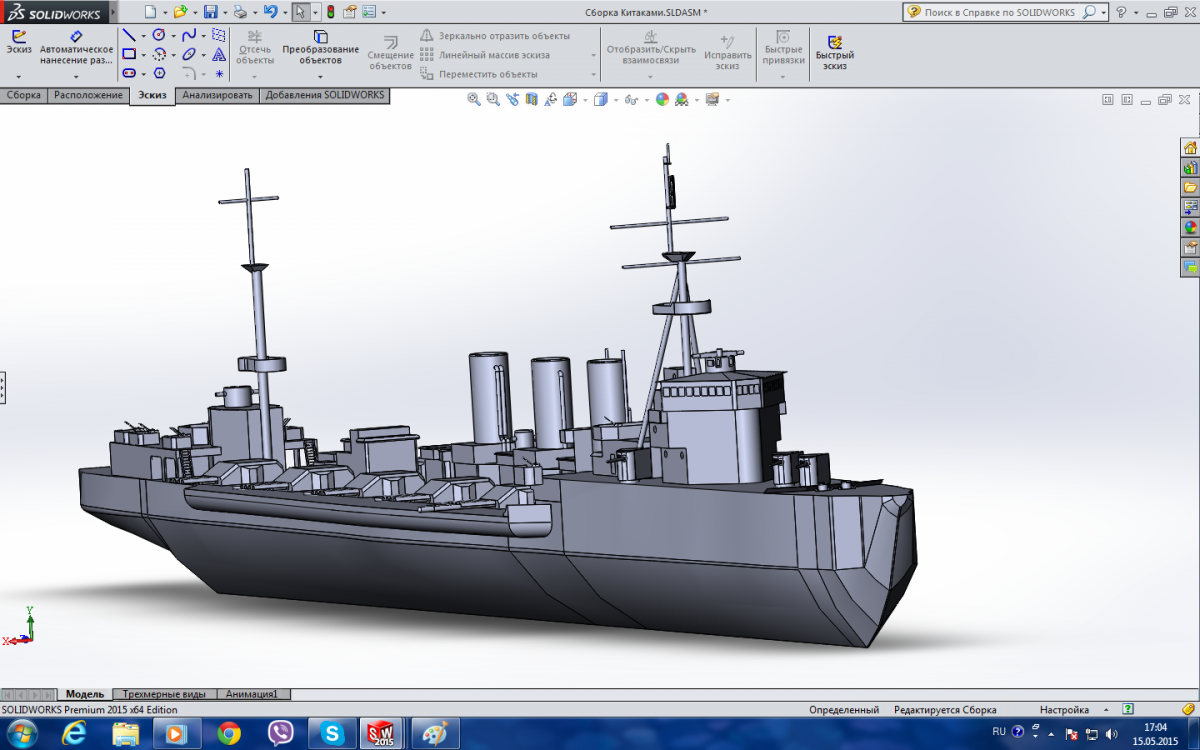

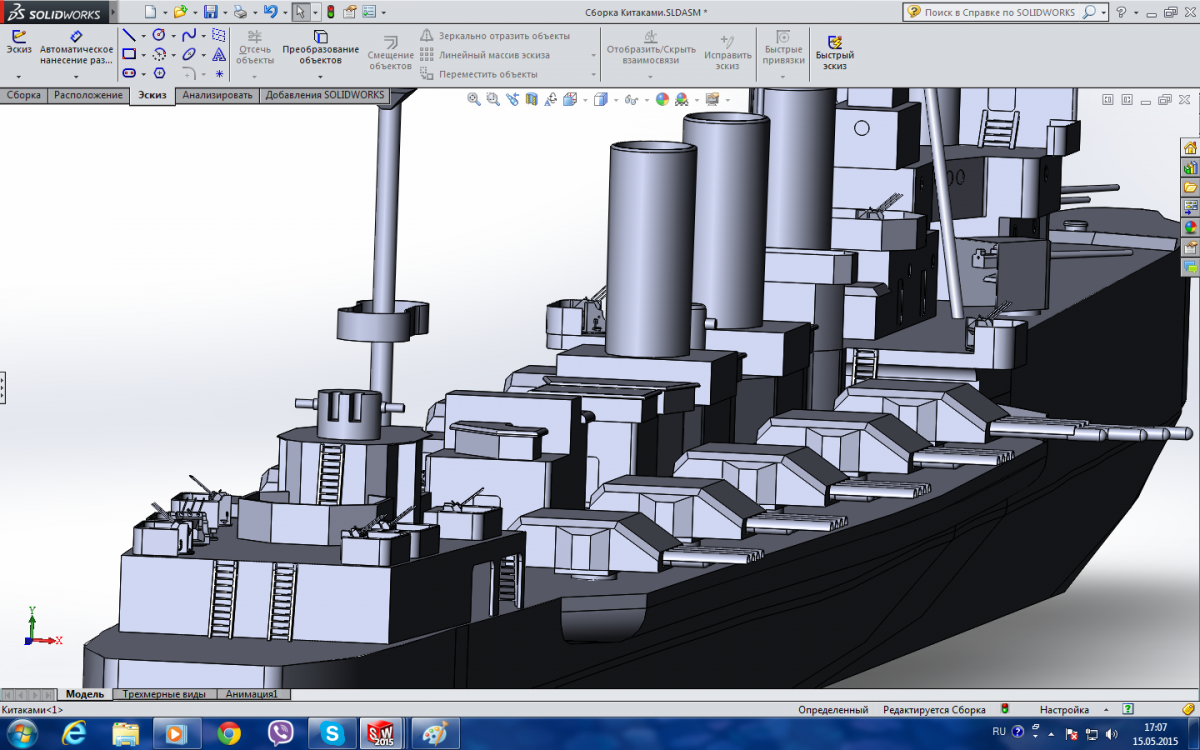

Сама 3D модель:







[anonym_UatMXoEvnC6c]

Годнота

Если есть желание и дальше работать с 3Д, то рекомендую пересесть на Cinema 4D

[Lucky_Pastor]

Успехов в начинании



[PaulZzzz]



Годнота

Если есть желание и дальше работать с 3Д, то рекомендую пересесть на Cinema 4D

Благодарю.Посмотрим что за прога!

Успехов в начинании



Спасибо большое.

[AlienWars]

удачи и терпения!

[KaiZZen]

Форма корпуса на третьем эскизе смущает меня. С такой формой крейсер скорее всего перевернулся бы.



Для сравнение корпус Юбари.



[PaulZzzz]

Форма корпуса на третьем эскизе смущает меня. С такой формой крейсер скорее всего перевернулся бы.



Для сравнение корпус Юбари.





Мнеб знать уравнение параболы скругления борта . На глаз делать как то не найс(((. А так думаю с Конго будет немного по другому, так сказать учел ошибки в проектировании.

П.С. Спасибо большое за черчежик, забрал в копилку!

18:03 Добавлено спустя 1 минуту

удачи и терпения!



Спасибо, будем стараться!

[VadikGG]

Убого (

В смсыле, труды похвальны, но обводы корпуса......

А зачем в солиде-то?

[PaulZzzz]



 обводы корпуса......



В каком смысле обводы корпуса? Я вас не понял.

[RenamedUser_41452058]

В каком смысле обводы корпуса? Я вас не понял.



Наверно он имел ввиду корпус корабля угловат  Мне нравиться, интересно было бы посмотреть на модель в цвете. Сколько примерно заняло по времени моделирование?

[PaulZzzz]

Это не конечный вариант, а так пробный "моделинг".

[PaulZzzz]



Наверно он имел ввиду корпус корабля угловат  Мне нравиться, интересно было бы посмотреть на модель в цвете. Сколько примерно заняло по времени моделирование?

 Делал примерно неделю ( 5-7 часов в день). Сам Китаками в пыльном ящике, сейчас занялся "большой" работой по Конго, не охота оплошать с ним. Благодарю за похвалу, буду стараться.

П.С. Моделька корпуса у Китаками неправильная, по этому думаю ее переделать.

[VadikGG]

Вот эт уже веселей! Мне нравится!!!
