Постройка моделей Черноморских линкоров типа "Императрица Мария".

[lejnev]

Нет.

От этого варианта я отказался.

Набью пенопластом и обычной строительной шпаклёвкой выровняю и отшкурю.



С Уважением, Алексей.



[empark]

Нет.

От этого варианта я отказался.

Набью пенопластом и обычной строительной шпаклёвкой выровняю и отшкурю.



С Уважением, Алексей.





Кстати, что-то меня оно снова вдохновило продолжить подбор информации по Шлезвигу, но вот с мелким масштабом я не работал раньше. Как предполагается изготавливать палубу? Конкретно интересует ее деревянная часть, каким образом имитировать расшивку, "бутерброд" из шпона и циркулярочка или что-то иное?

[lejnev]

Палуба - обыкновенный мелкорадиальный шпон, наклеенный на пластиковую основу.

Есть на любой мебельной фабрике. Они не любят с ним работать, он очень хрупкий.



С Уважением, Алексей.

[lejnev]

Вечер добрый!



Сегодняшний рассказ посвящён созданию передних дымовых труб.



 Зажигалку подходящего сечения мне подобрать не удалось, пришлось делать трубы из подручных средств.

Пластик 0,13мм - на шприц нужного диаметра



Потом - в тиски.....



Ну, а потом - пошло-поехало.....







Как Вы, очевидно заметили, "Екатерина" и тут - отличилась.



На сегодня - всё, а то на завтра ничего не останется.....



С уважением, Алексей.

[lejnev]

Всем привет!



Продолжаю свой рассказ.



После изготовления отдельных деталей, пошла примерка и подгонка их друг с другом (самодел всё-таки, каждая деталька имеет свои индивидуальные особенности).



Начал я с "Екатерины".







Продолжил - "Александром".







Продолжение следует.



С Уважением, Алексей.



Часть 2.



"Императрица Мария"







Продолжение следует.



С Уважением, Алексей.



[lejnev]

Всем привет!



Продолжаю свой рассказ.



Вот эти фотографии Вам ничего не напоминают?







Вот и мне тоже они напомнили шляпы, которые в Китае называются— du lì, в Японии – sugegasa, в Корее — satgat, а во Вьетнаме — nоn lа (нон), что означает шляпа-лист.



Но это только цветочки листочки.



А потребовались мне эти шляпы для самой прозаической работы - для устройства козырьков на дымовые трубы.



 Вот так я одевал на трубы эти "шляпы".















И так это стало выглядеть в окончательном варианте



1. "Императрица Мария".









2. "Император Александр III"







3. "Императрица Екатерина Великая".









Вроде как всё на сегодня......



Завтра ожидайте продолженя.



С Уважением, Алексей.



[lejnev]

Всем привет!



Пока суть да дело, занялся я доводкой каркасов корпусов "Марии" и "Александра".

Корпус "Александра" делал абсолютно аналогично корпусу "Марии".





Потом на обоих корпусах шурупами закрепил намертво основание будущей палубы (чтобы не ёрзало)





и начал подгонять и подрезать шпангоуты под набивку пустот пено-поли....





На этом пока - всё.





С Уважением, Алексей.





[Dmitry310]

ЗдОрово!

Спасибо, будет очень интересно увидеть продолжение, тем более, что всё это напомнило давние времена, когда подобным макаром сделал несколько парусников из подручного хлама. Был нещадно... эээ... раскритикован за превращение комнаты в судоверфь, но готовая продукция способствовала примирению...

[lejnev]

ЗдОрово!

Спасибо, будет очень интересно увидеть продолжение, тем более, что всё это напомнило давние времена, когда подобным макаром сделал несколько парусников из подручного хлама. Был нещадно... эээ... раскритикован за превращение комнаты в судоверфь, но готовая продукция способствовала примирению...



Судьба наша такая......



С Уважением, Алексей.

[lejnev]

Всем привет!



Стройка продолжается.

Сегодня собрал каркас корпуса для "Императрицы Екатерины Великой".







Корпус "Екатерины" был на 1,47м длиннее и на 0,8м шире, чем у систершипов.

Поэтому пришлось его удлинять на 4,2мм.



Остались казематы противоминной артиллерии, общая доводка..... и можно будет начинать формирование всех корпусов.



Начинается самое интересное!



С Уважением, Алексей.



[Dmitry310]

Что-то с арифметикой у меня не складывается... 42 мм в 1:350 - это же 14,7 м.

[lejnev]

Ой, ошибочка вышла..... конечно же, "Екатерина" была длиннее всего на 1,47м...... а это значит для нашего масштаба всего-то 4,2мм.



Сейчас подправлю.



С Уважением, Алексей.

[saroka_71]

 Классно, из подручных материалов, впечатляет!

Удачи в постройке!

Зоркого глаза, текучего клея и твердой руки!

[lejnev]

Всем привет!



Сегодня сделал опорные участки в корпусах в местах крепления их на ножки.

Вот такие будут ножки.



А вот так получаются места креплений в корпусе.









Подсохнут, и стройка пойдёт дальше.



С Уважением,  Алексей.

[lejnev]

Всем привет!



Сегодня закончил усиление узлов крепления корпусов моделей на подставках.

Вклеил дополнительные рёбра и намертво заделал гайки.





Считаю, что вопрос с фиксацией корпусов моделей на подставках - закончен.

Работаем дальше.

С Уважением, Алексей.

[lejnev]

Всем привет!



Сегодня вклеил на ПВА в каркасы корпусов кирпичики из пенополи.... там чего-то.





Теперь опять ждать пока это всё засохнет.



С Уважением, Алексей.



[anonym_Oct4LuTm75rE]

В советской книге по моделизму видел, как предлагалось из деревянных брусочков формировать болванку, а потом вытачивать. Трудоёмкость представить сложно.

А тут можно и горячей проволокой, наверное, стесать в два движения всё лишнее.

[lejnev]

Можно и проволочкой, но я грубо срезаю ножом, а потом шкурю.



С Уважением, Алексей.

[anonym_Oct4LuTm75rE]

Спасибо, Алексей. Мы так тоже с пенопластом поступали :-)

[lejnev]

Всем привет!

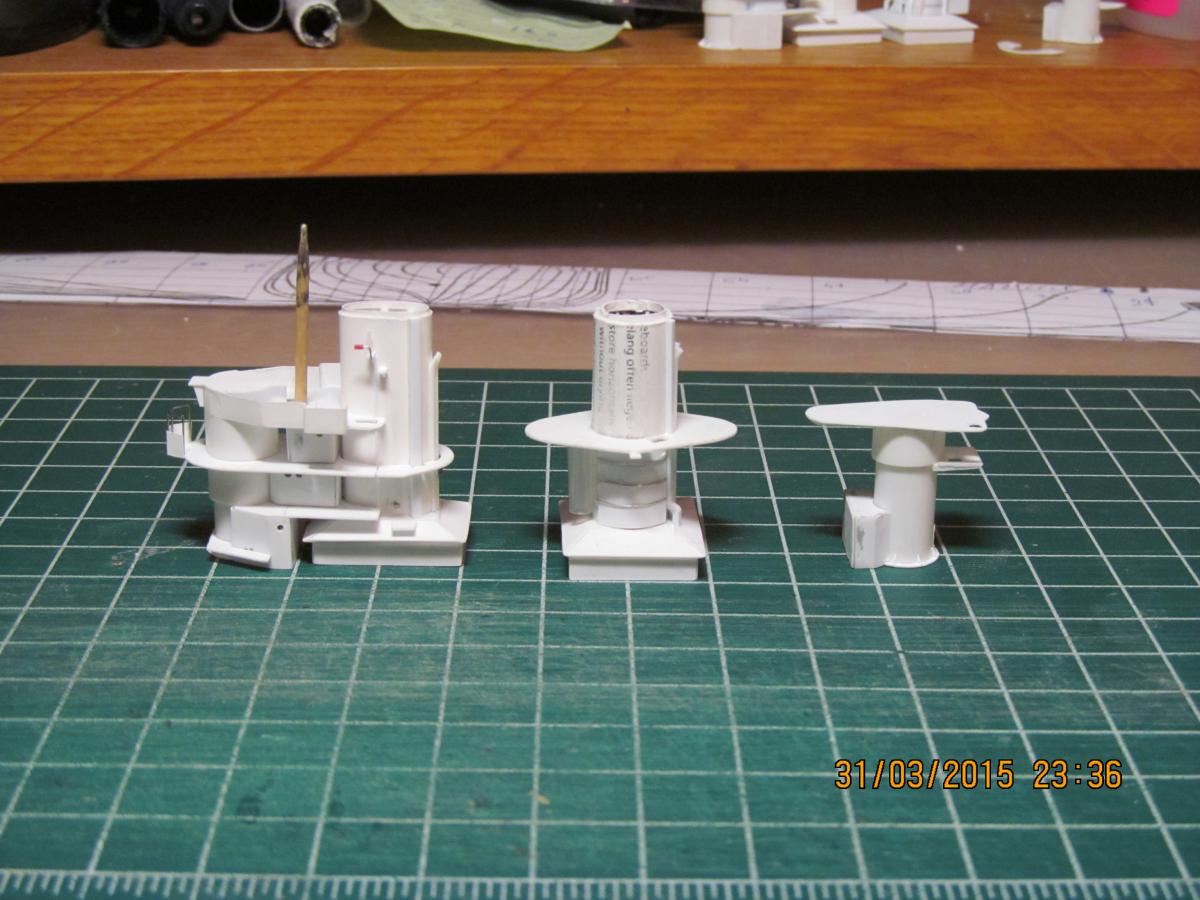

Пока корпуса обсыхают, решил заняться башнями ГК для "Императрицы Марии".

Только у неё на 2 и 3 башнях ГК были полочки для укладки коечных сеток.

И решил сделать по бокам 2, 3 и 4 башен леера для натягивания тентов (климат, всё-таки, совсем не такой как на Балтике).

Осилил пока только "пеньки" на правом борту башен.

Сделал основания под зенитные орудия и тали для погрузки боеприпасов.



Вот что получается.





На сегодня - всё.



С Уважением, Алексей.
