Эсминец "Новик", Modelik №5, 2001 г.

[abyr_valg]

Всем здравствуйте!



Решил взяться за изготовление бумажной модели "Новика" (судно известное, потому историю тут приводить не буду). Вдохновило на изготовление вот это вот: http://www.yaplakal.com/forum2/topic914096.html?hl=

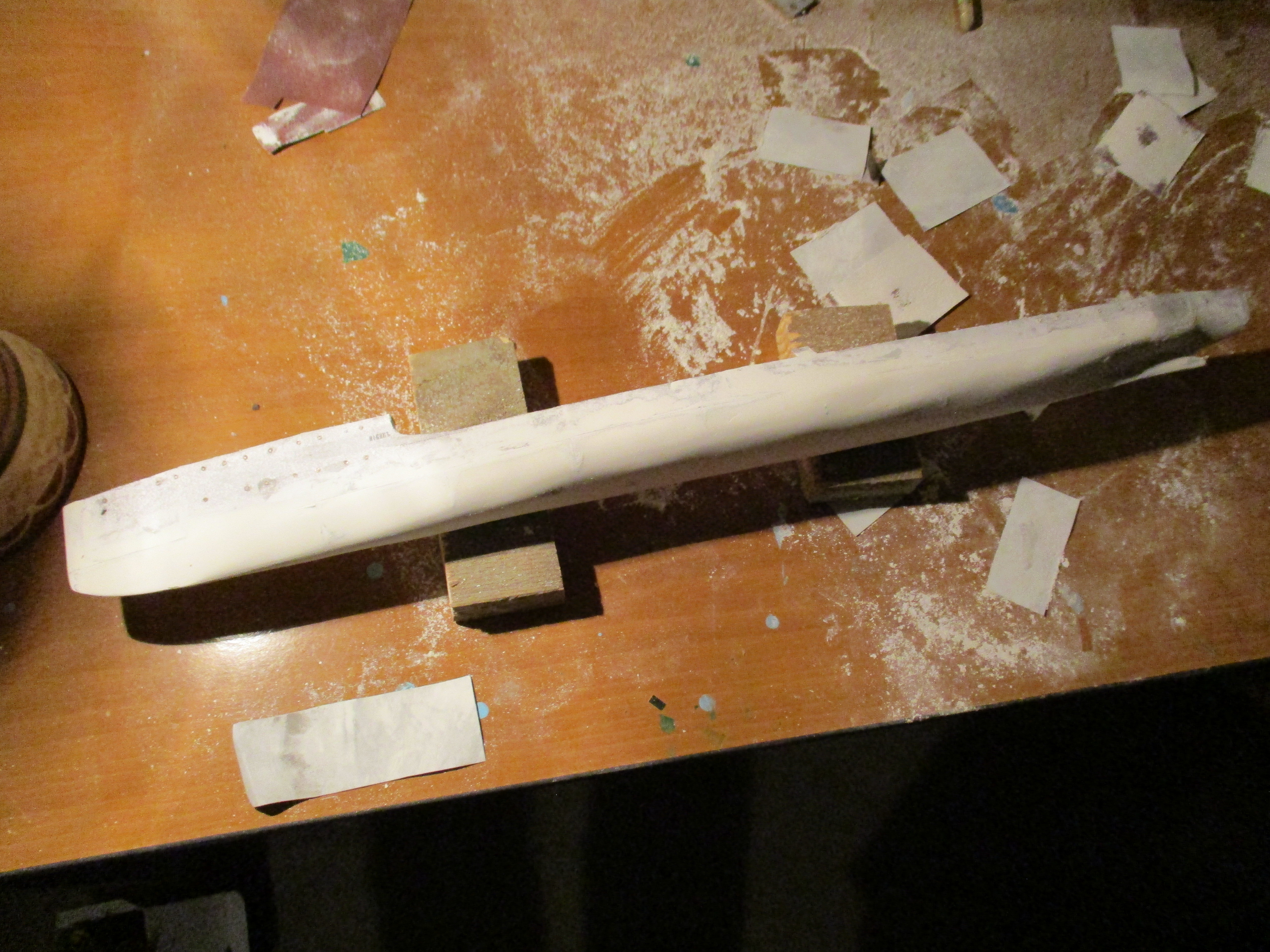

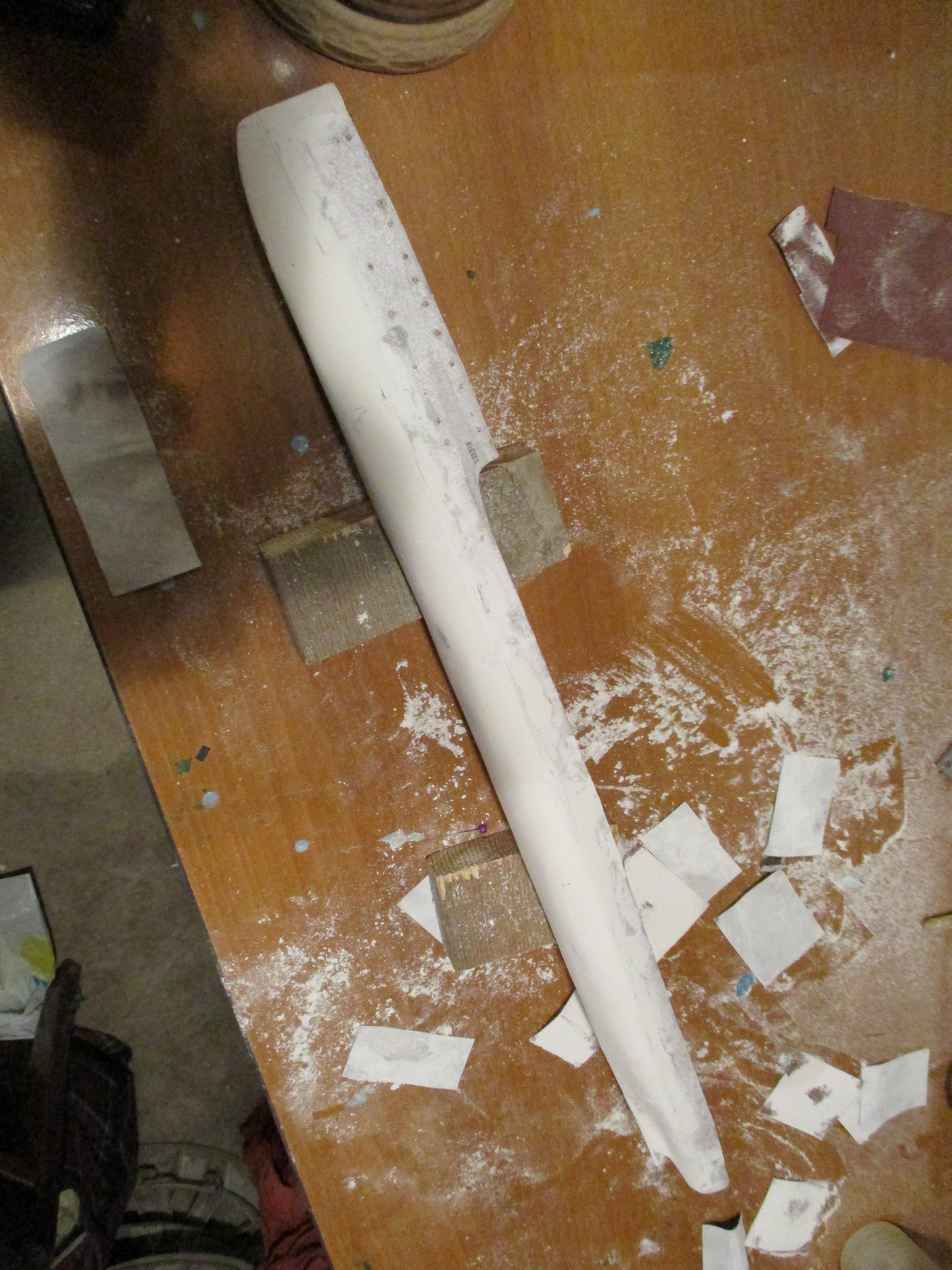

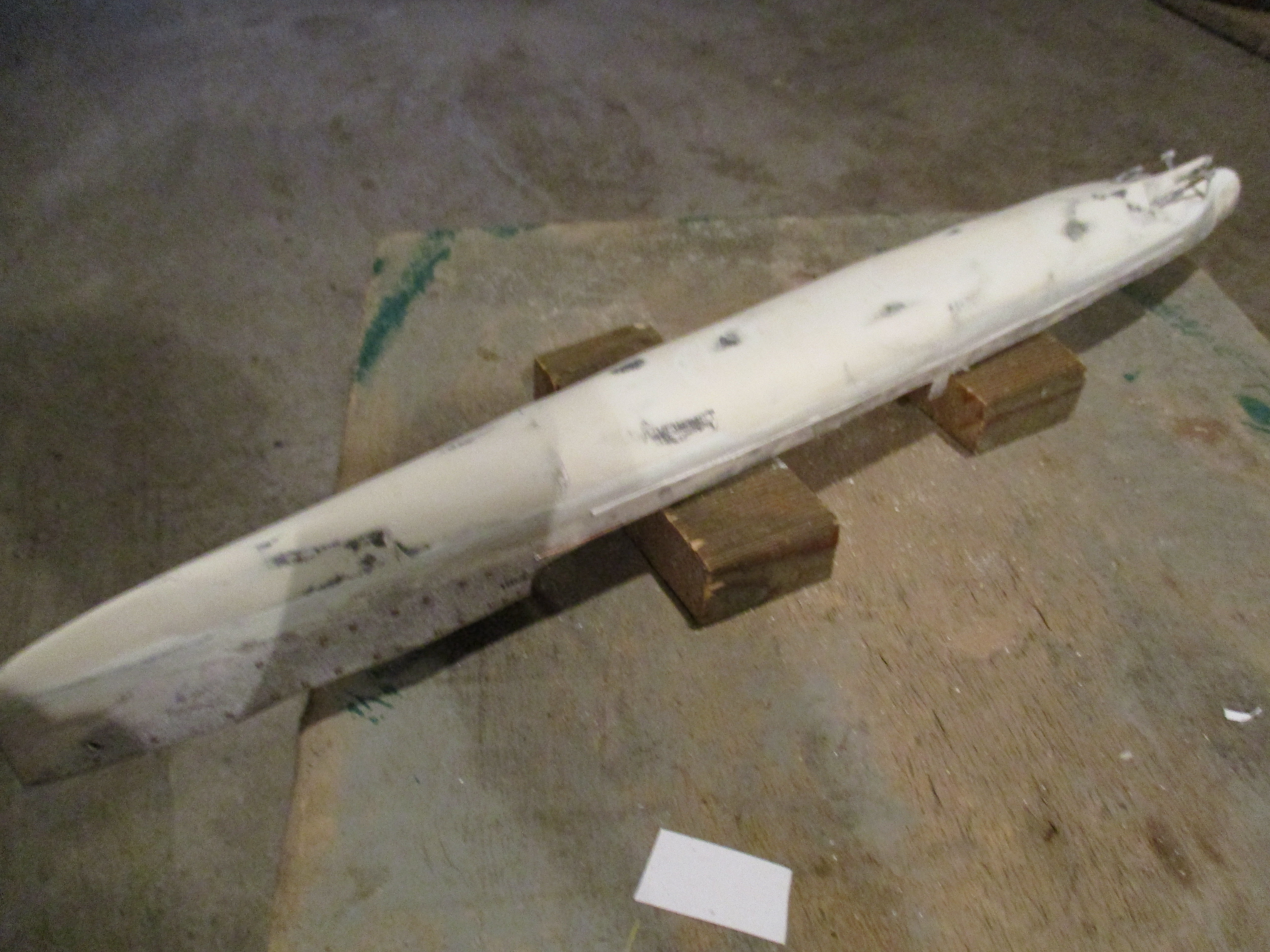

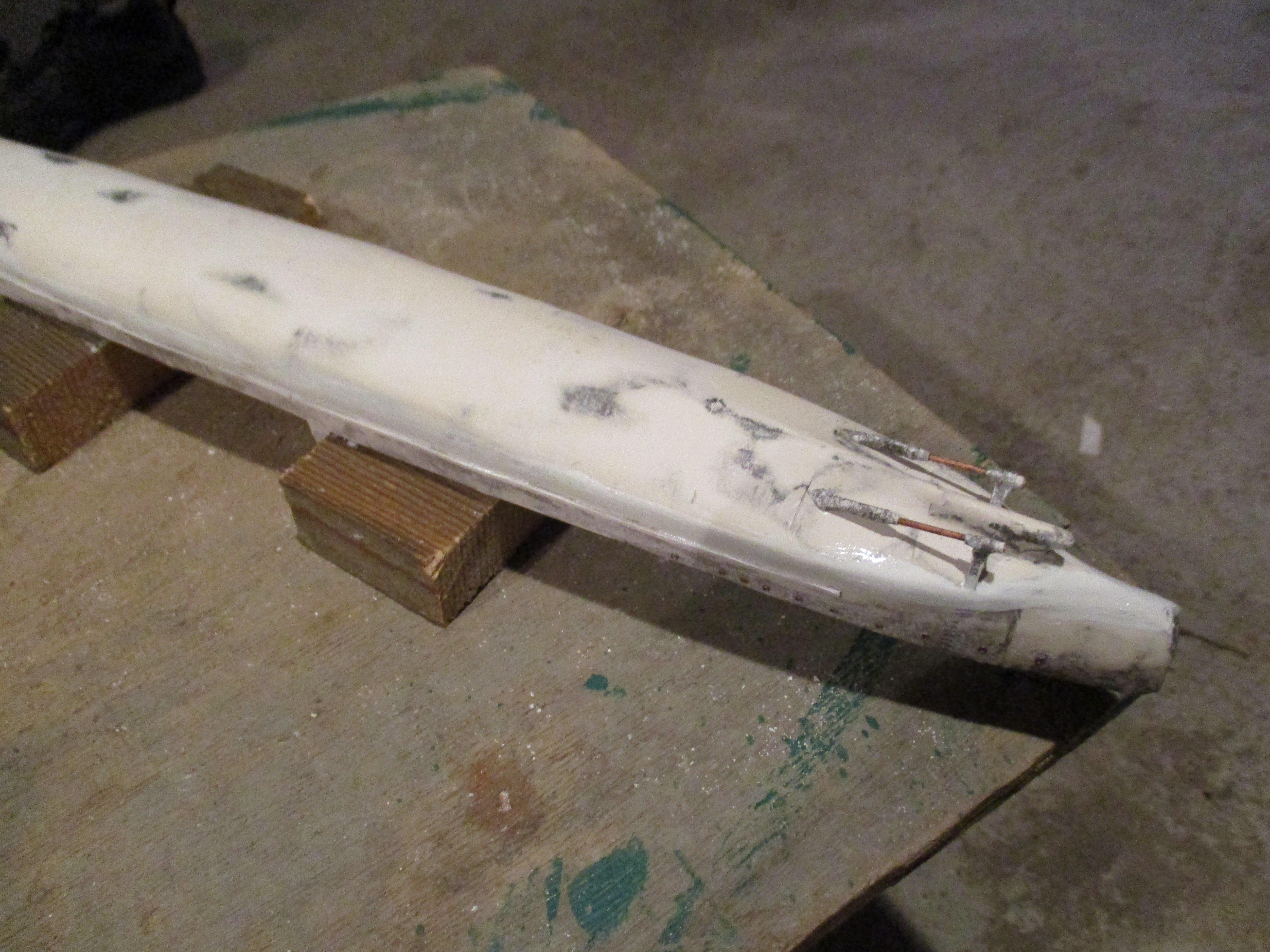

Делать модель предполагалось примерно таким же способом, то есть из распечатанных на черно-белом принтере сканов с последующей окраской. При этом по возможности сделать на немножко более высоком идейно-художественном уровне, чем у указанного автора (не в обиду ему будь сказано). Сразу оговорюсь, что опыта по изготовлению бумажных моделей не было никакого, за исключением бездарно запоротого в далекой юности польского эсминца Garland из "Maly Modelarz'a", что, увы, сказалось на качестве сборки почти сразу. Склеивание каркаса и бортов оказались для истории утерянными. Скажу только, что, несмотря на хорошую сходимость, для кривых ручонок нет ничего невозможного, из-за чего ниже ватерлинии пришлось модель немножко шпаклевать и немножко шкурить:

[anonym_DGzZrx8hTRON]

Сегодня в 22:41:13 пользователь abyr_valg сказал:

Всем здравствуйте!



Решил взяться за изготовление бумажной модели "Новика" (судно известное, потому историю тут приводить не буду). Вдохновило на изготовление вот это вот: http://www.yaplakal.com/forum2/topic914096.html?hl=

Делать модель предполагалось примерно таким же способом, то есть из распечатанных на черно-белом принтере сканов с последующей окраской. При этом по возможности сделать на немножко более высоком идейно-художественном уровне, чем у указанного автора (не в обиду ему будь сказано). Сразу оговорюсь, что опыта по изготовлению бумажных моделей не было никакого, за исключением бездарно запоротого в далекой юности польского эсминца Garland из "Maly Modelarz'a", что, увы, сказалось на качестве сборки почти сразу. Склеивание каркаса и бортов оказались для истории утерянными. Скажу только, что, несмотря на хорошую сходимость, для кривых ручонок нет ничего невозможного, из-за чего ниже ватерлинии пришлось модель немножко шпаклевать и немножко шкурить:





Удачи в работе!

[abyr_valg]

Сегодня в 01:12:26 пользователь Nemsnik сказал:

Удачи в работе!

Спасибо! Чую, она мне понадобится!

[aucMAH]

Сегодня в 05:41:13 пользователь abyr_valg сказал:

опыта по изготовлению бумажных моделей не было никакого, за исключением бездарно запоротого в далекой юности польского эсминца Garland из "Maly Modelarz'a"

Эх ма!!! Моя первая склеенная бумажная модель корабля... С балластом и закатанный масляным лаком для запуска в водной среде.

А как он потом, лет через пять, эпично взорвался (с помощью петард) в ванне... Как настоящий...



[672006]

удачи! С наступающим Днем ВМФ



[abyr_valg]

Сегодня в 18:12:40 пользователь 672006 сказал:

удачи! С наступающим Днем ВМФ



Спасибо! С праздником!

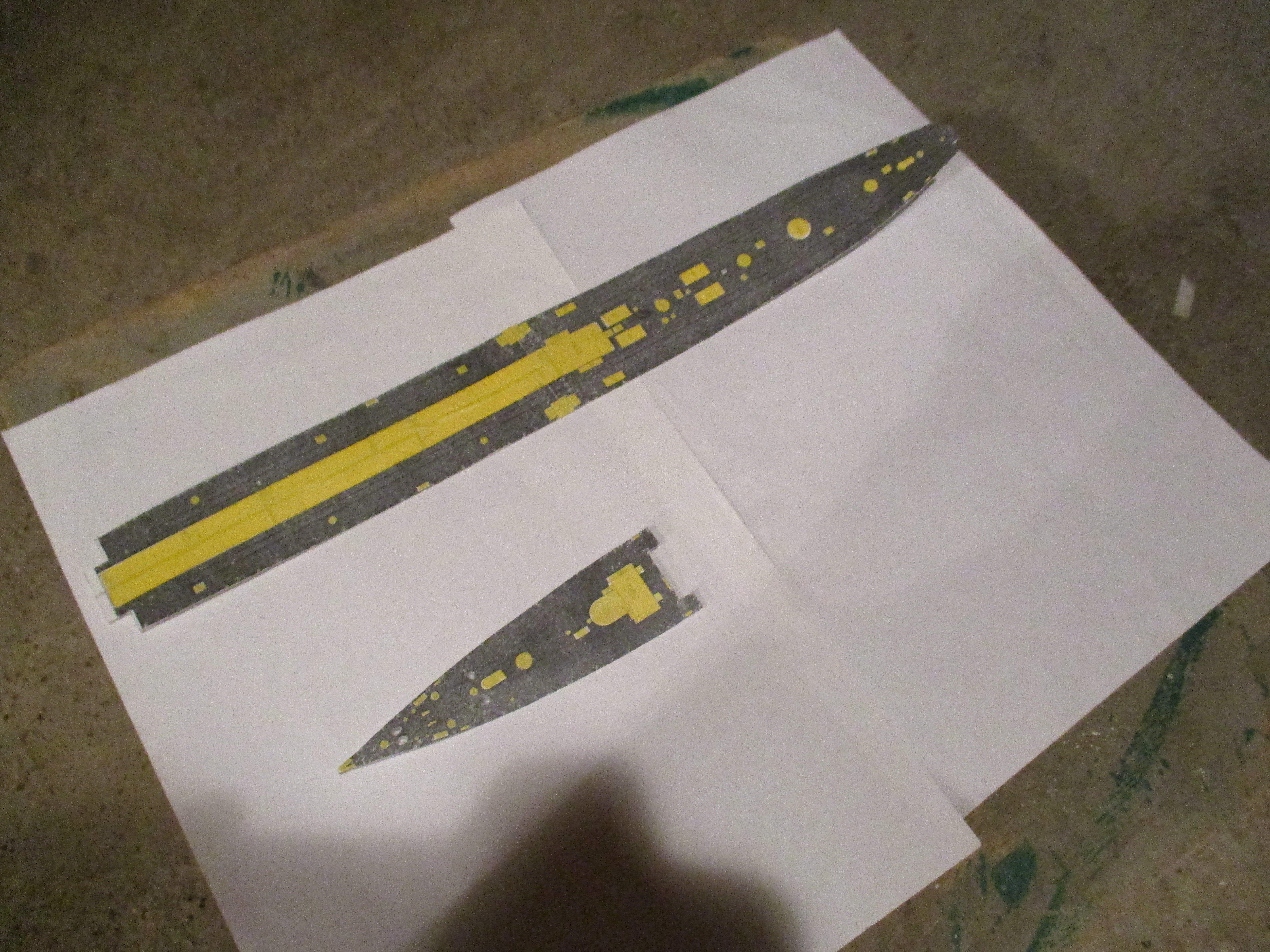

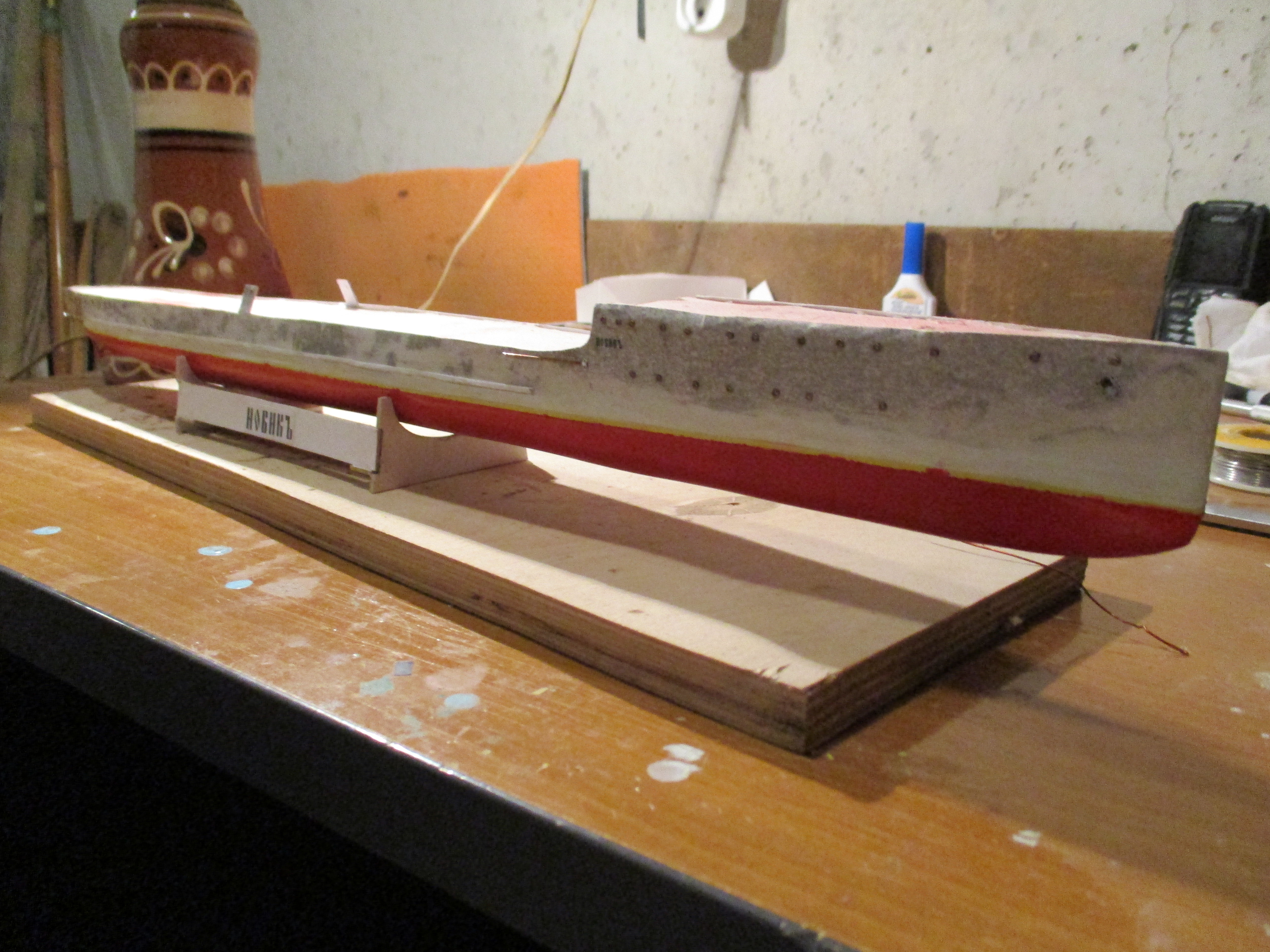

Однако, вот еще несколько фоточек. В связи с тем, что модель придется окрашивать, неизбежно вылезла необходимость имитации нарисованных деталей (иллюминаторов, скоб, петель и подобных мелочей), что немного усложнило задачу, потому что мелко, блин! На сей момент иллюминаторы приклеены к бортам. Намалевана ватерлиния. Тут попытался сэкономить, и ватерлинию покрасил эмалью ПФ-115. Вышло не айс, попытаемся вылечить шкуркой и ацетоном. Вырезана чистовая палуба и приготовлена к покраске (что не нужно красить, залеплено изолентой). На данный момент загрунтована (на фотографии не видно). Продырявлены отверстия под леерное ограждение, шлюпбалки, такелаж и т.д. (кстати, было довольно сложно, на сканах точки почти незаметны).

[672006]

крась в этом ни чего сташного нет

[vilkincat]

В 26.07.2019 в 22:41:13 пользователь abyr_valg сказал:

неплохое начало .но имело бы смысл взять модель Новика от Orlika



[abyr_valg]

В 29.07.2019 в 22:47:44 пользователь vilkincat сказал:

неплохое начало .но имело бы смысл взять модель Новика от Orlika

Не спорю, но прошу учесть, что когда я начал клеить "Новика", я разбирался в бумажном моделировании не лучше, чем свинья в апельсинах. Сканы из "Моделика" случайно попались на глаза, а собрать хотелось именно "Новик". В любом случае, то, что задумывалось издателями, не получится . Где-то должно получиться более реалистично, например, хочу сделать нормальные трапы (в наборе идут обычные полоски с нарисованными ступеньками), зато, скорее всего, не получится имитировать различные решетки (например, на мостиках и еще кое-где). Если кто знает, где можно достать довольно мелкие сетки, буду рад, если скажете. Также предвижу проблему с надписями на бортах и корме и изображением кормового орла, поскольку все это закрасится.

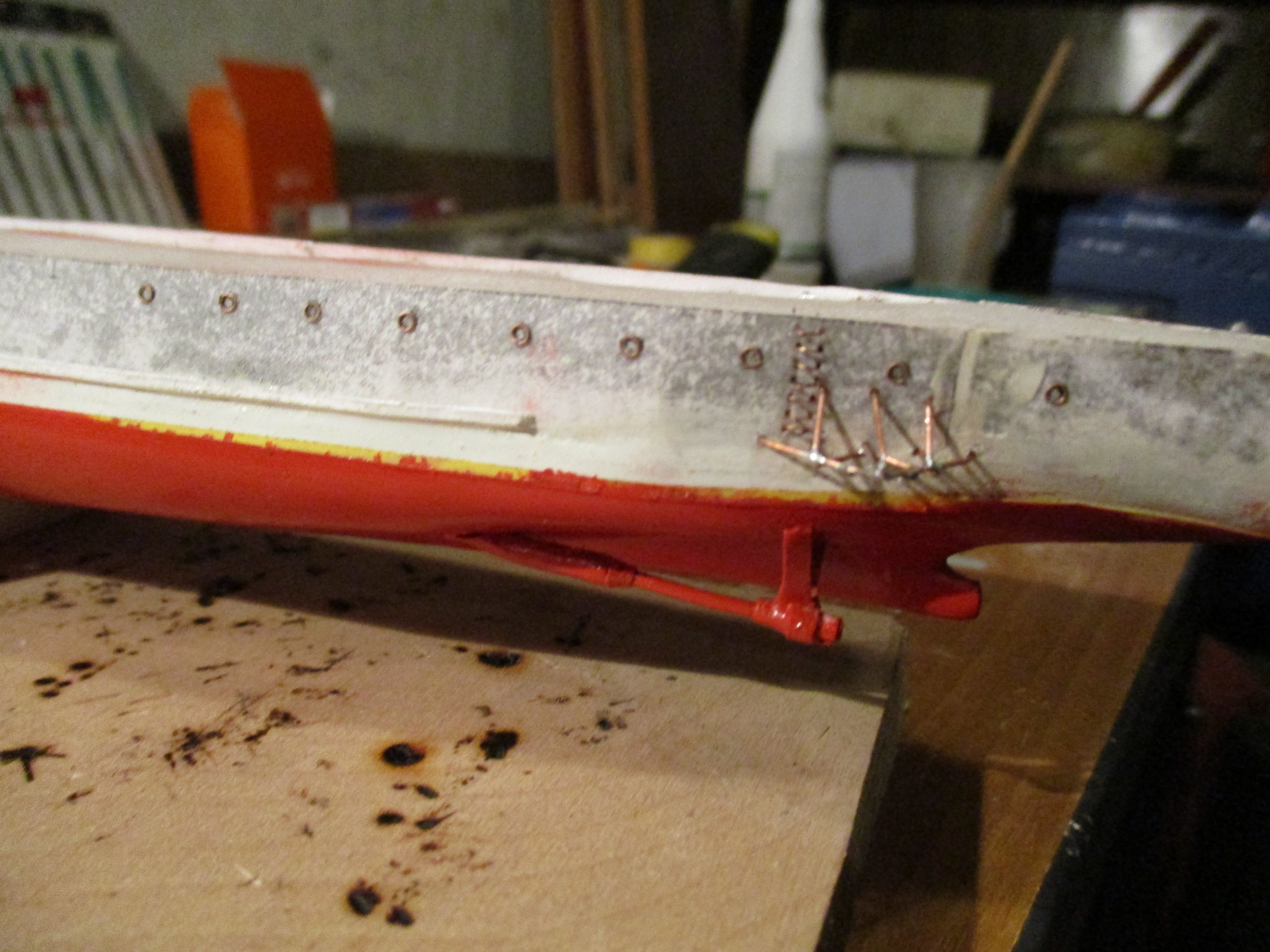

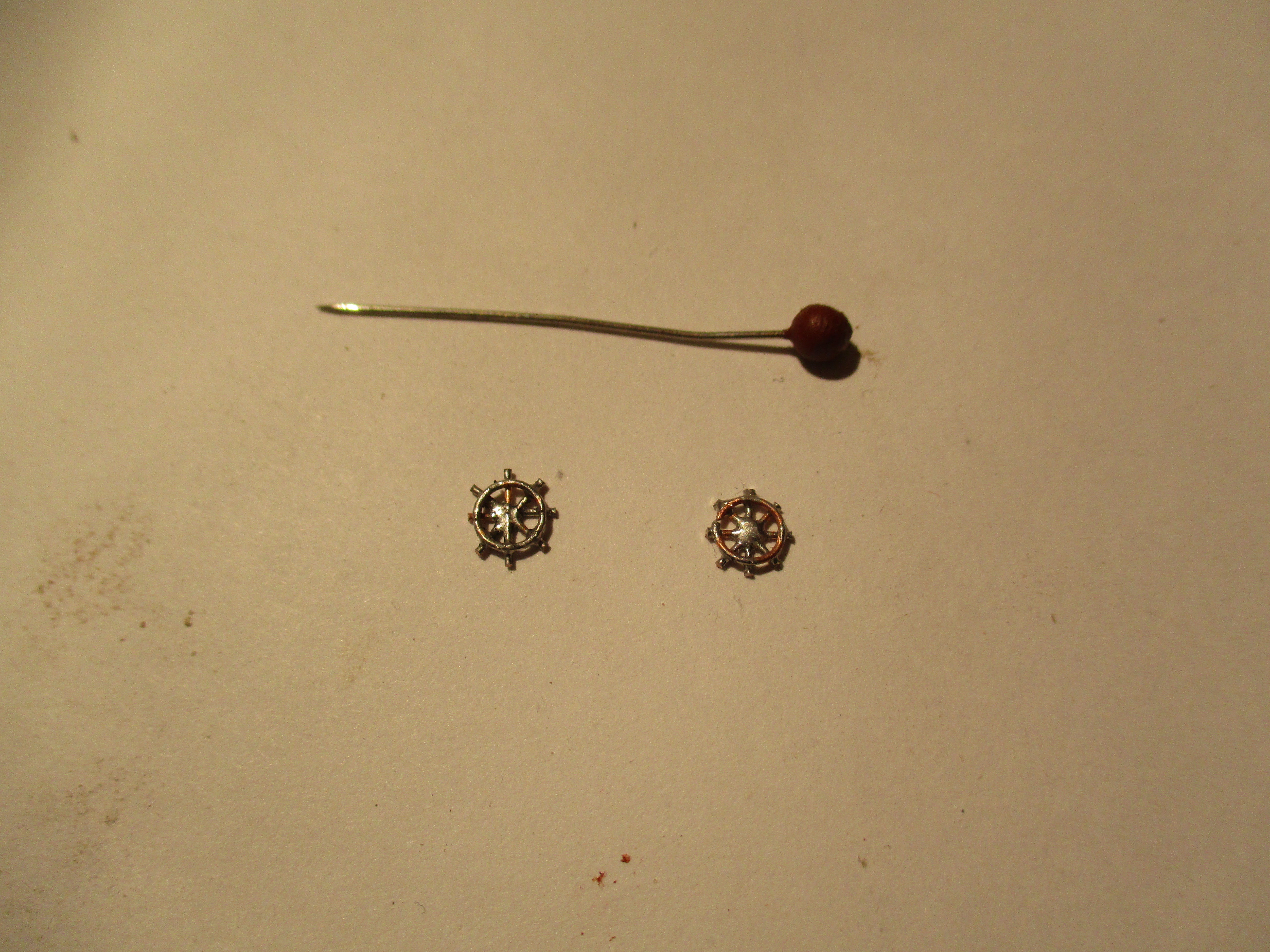

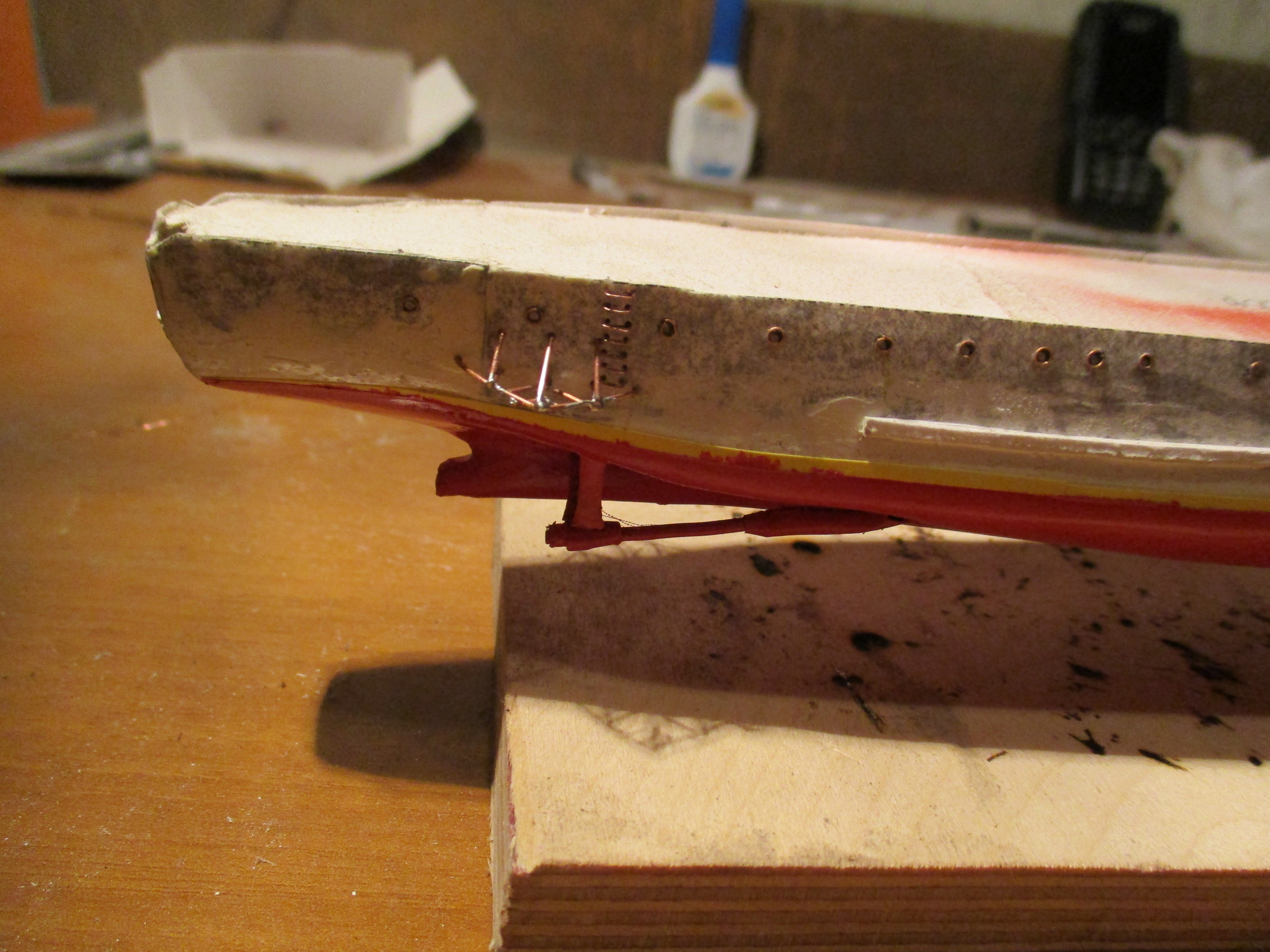

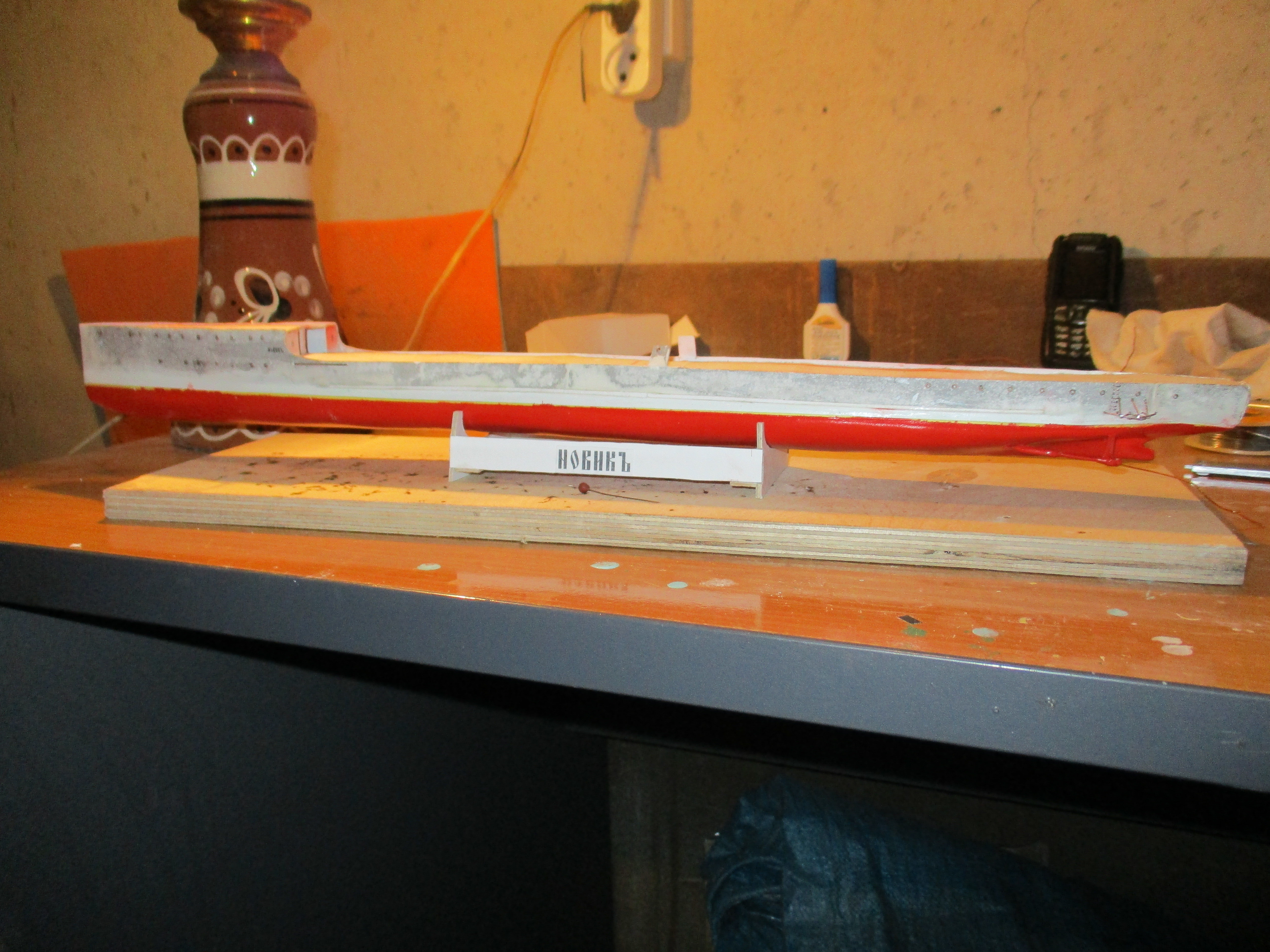

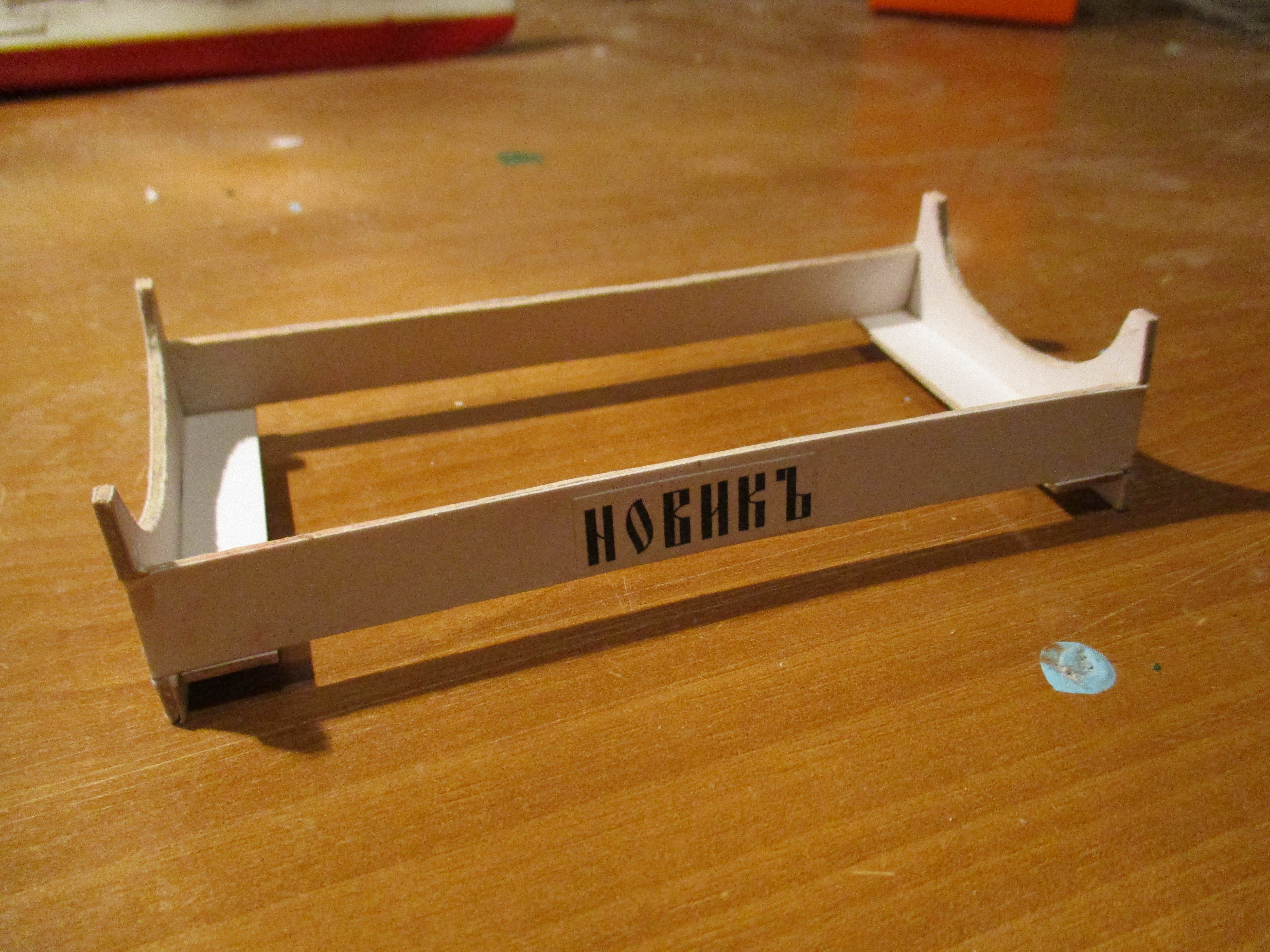

Ну а работа идет, хотя и сильно медленнее, чем хотелось бы. Ну и традиционно не без косяков. Покрашена чистовая палуба (на фотографии не попала), покрашено днище (сначала местами образовались какие-то сопли, пришлось перекрашивать). Изготовлена подставка (пришлось делать самопальную, в наборе она отсутствует). К бортам приделаны скоб-трапы и отвалы (заранее прошу простить за возможно неточную терминологию). Тут тоже не без косяков. Скоб-трапы сделаны из довольно тонкой проволоки, из-за чего ( а также вследствие кривизны рук) вышли не очень ровными. Отвалы спаял полностью, хотя оказалось, что большую половину из них нужно было склеивать из набора . Оставил как есть. Кроме того, в порядке забега впереди паровоза спаял штурвалы (2 шт.) Вроде все.



[vilkincat]

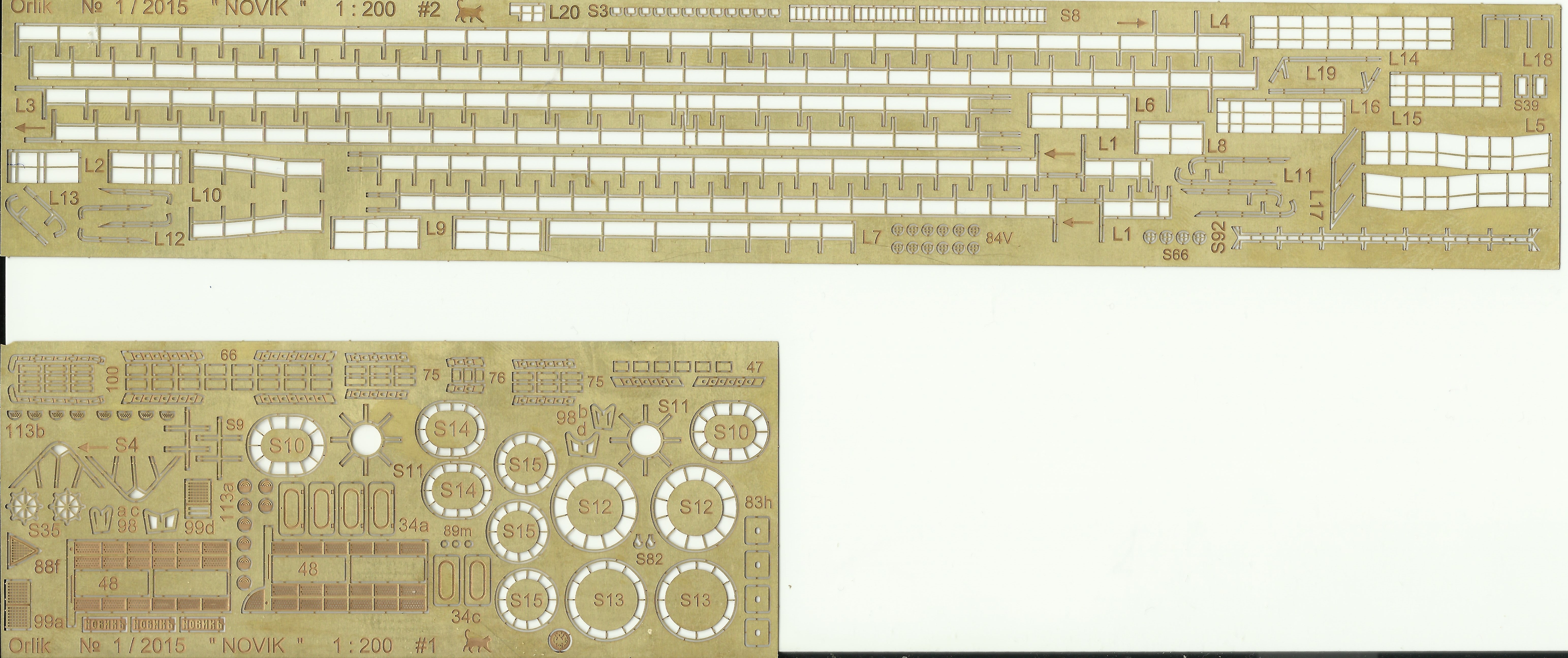

Есть вот такое травление ,правда оно к Новику от Орлика .

[abyr_valg]

Сегодня в 13:32:40 пользователь vilkincat сказал:

Есть вот такое травление ,правда оно к Новику от Орлика .

Хорошо, но дорого. Модели из сканов будет много чести .

[URAPATRIOT]

Корпус хорошо получается. Только окантовка иллюминаторов не толстовата?

[abyr_valg]

В 06.08.2019 в 23:00:50 пользователь URAPATRIOT сказал:

Корпус хорошо получается. Только окантовка иллюминаторов не толстовата?

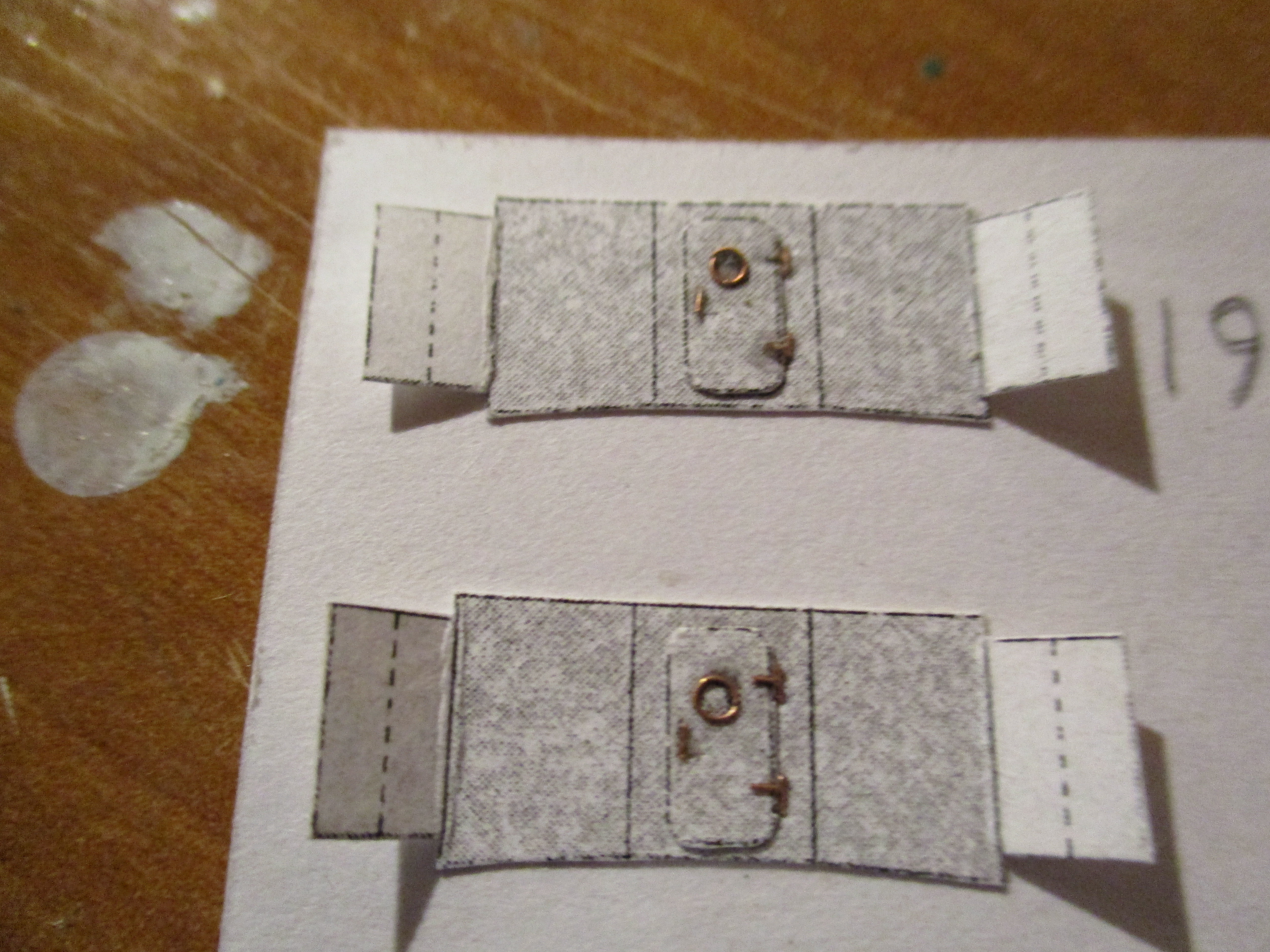

Самое тонкое, что удалось найти. Распушил ПВС-подобный кабель. Диаметр жилы примерно 0,2-0,3 мм, что в принципе соответствует нарисованному. Сначала хотел сделать из витой пары, но тут действительно оказалось комично и довольно чудовищно. Использованный же провод плох тем, что оказался слишком мягким,  и  несколько иллюминаторов безобразно загнулись в процессе, что своевременно обнаружить не удалось (фотографии после покраски будут позднее). Иллюминаторы, кстати, будут тоже в цвет корпуса, то есть радикально светло-серого цвета, на большее моего скила пока не хватает, увы.

Вообще, соблюдение масштаба вызывает некоторые затруднения, да. Например, штурвалы спаял из витой пары, она более жесткая. Но диаметр ее 0,5 мм. Учитывая масштаб 1:200, получаем диаметр рукояток (опять пардон за терминологию) 10 см, что довольно таки дофига. Та же беда будет, например, с леерами. Ну, тут маемо що маемо.

[URAPATRIOT]

Ну если 0.2 - 0.3, то нормально. Наверное просто на фото толстым кажется.

[abyr_valg]

И снова здравствуйте!

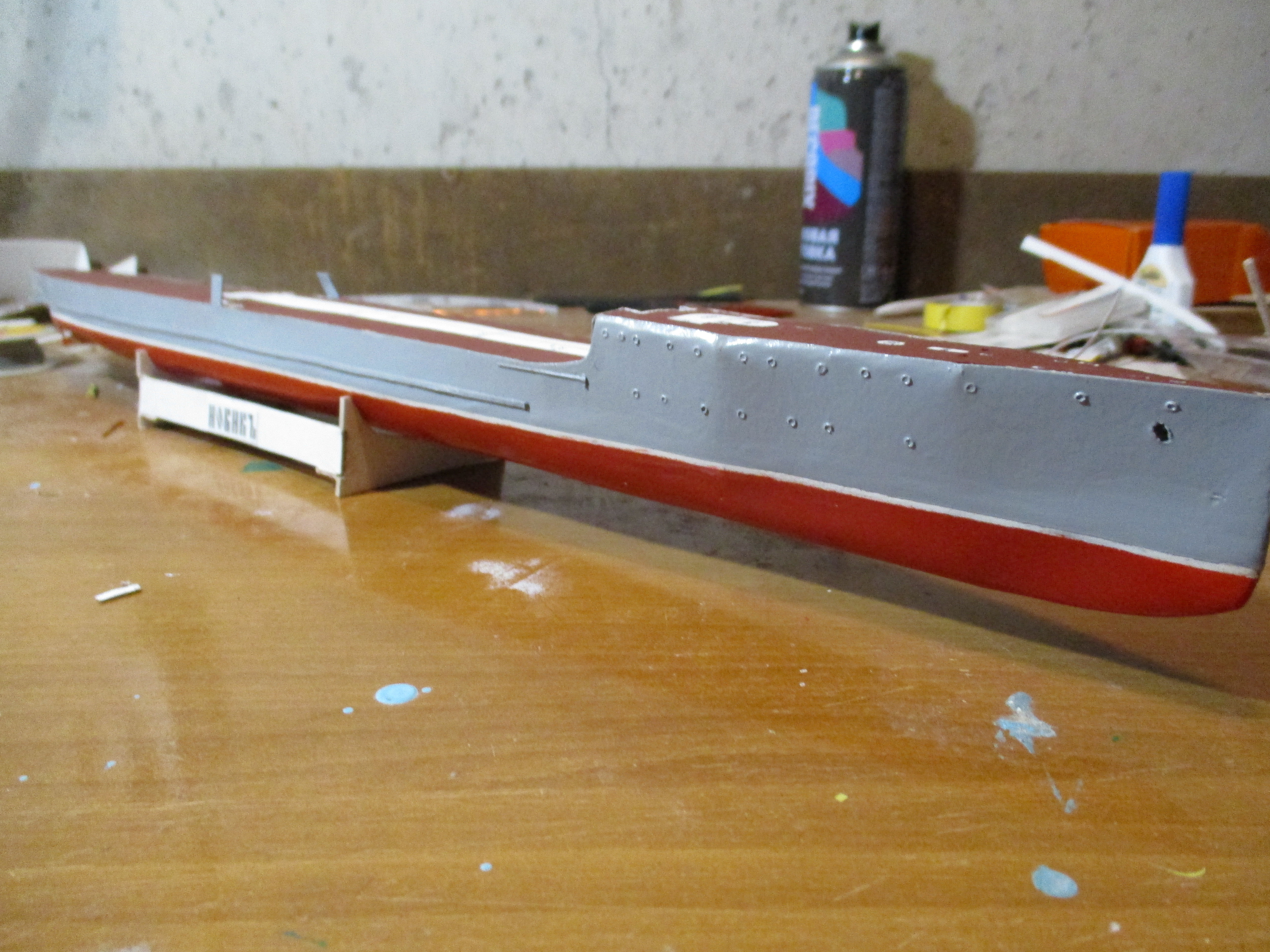

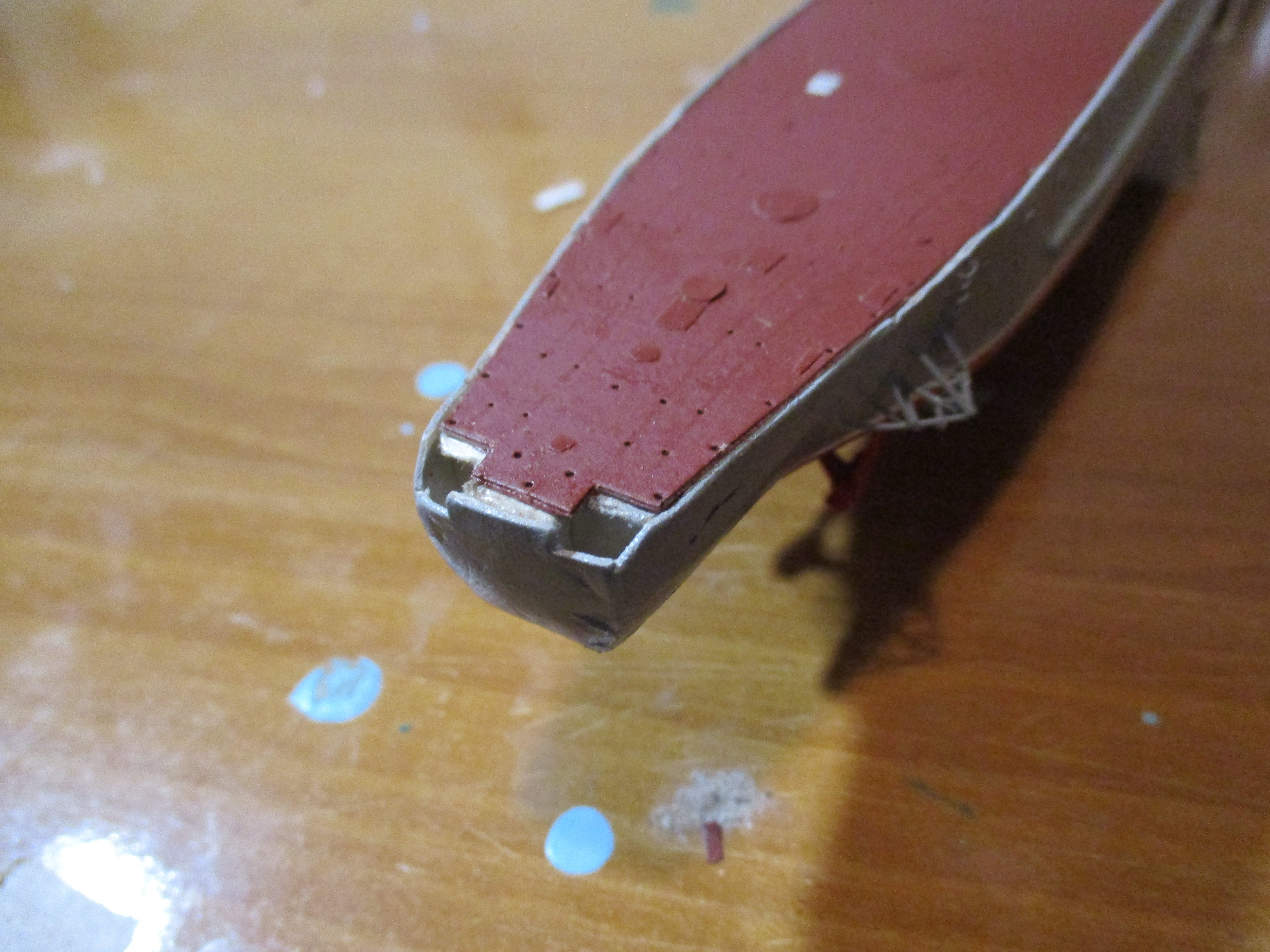

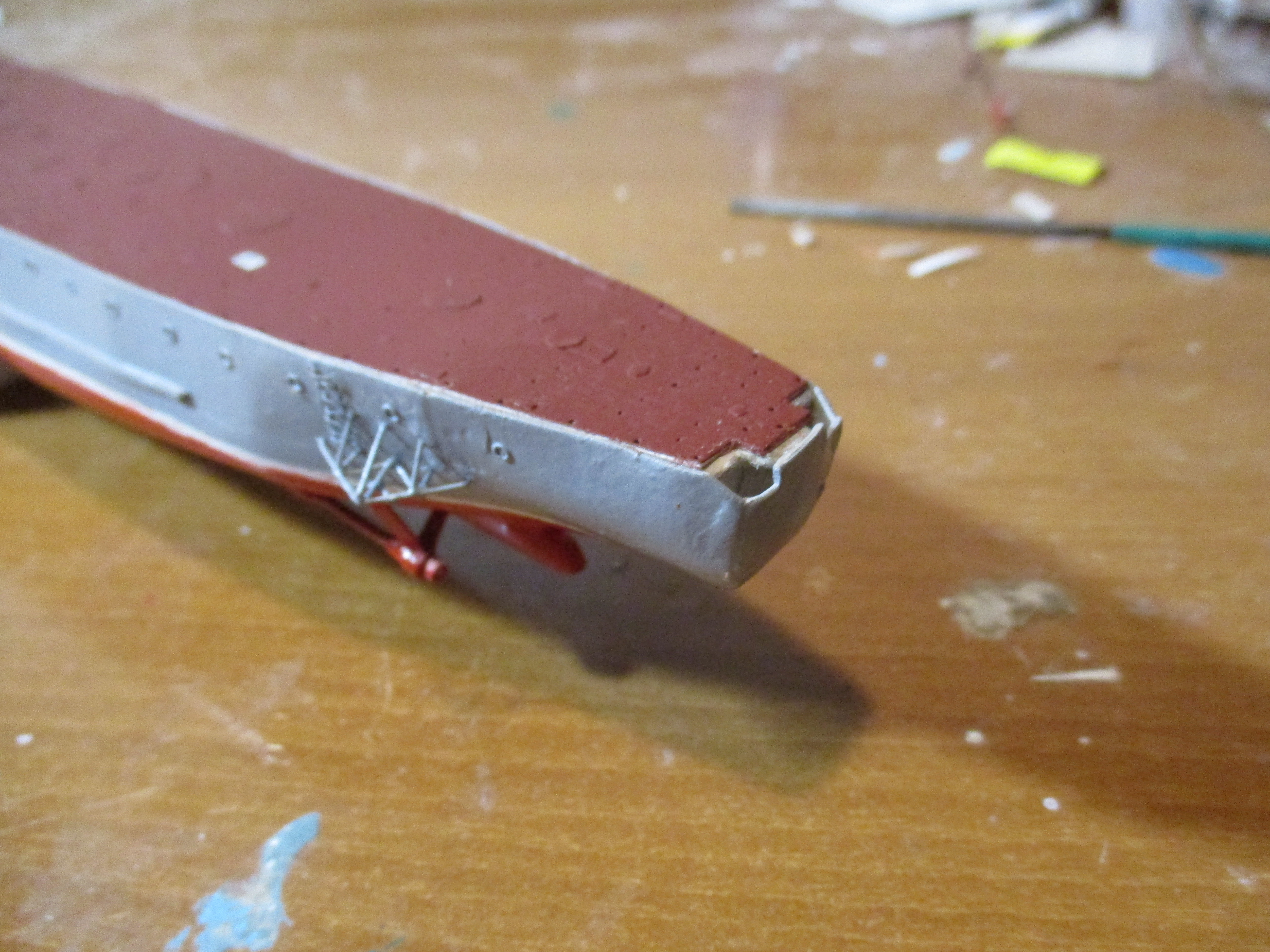

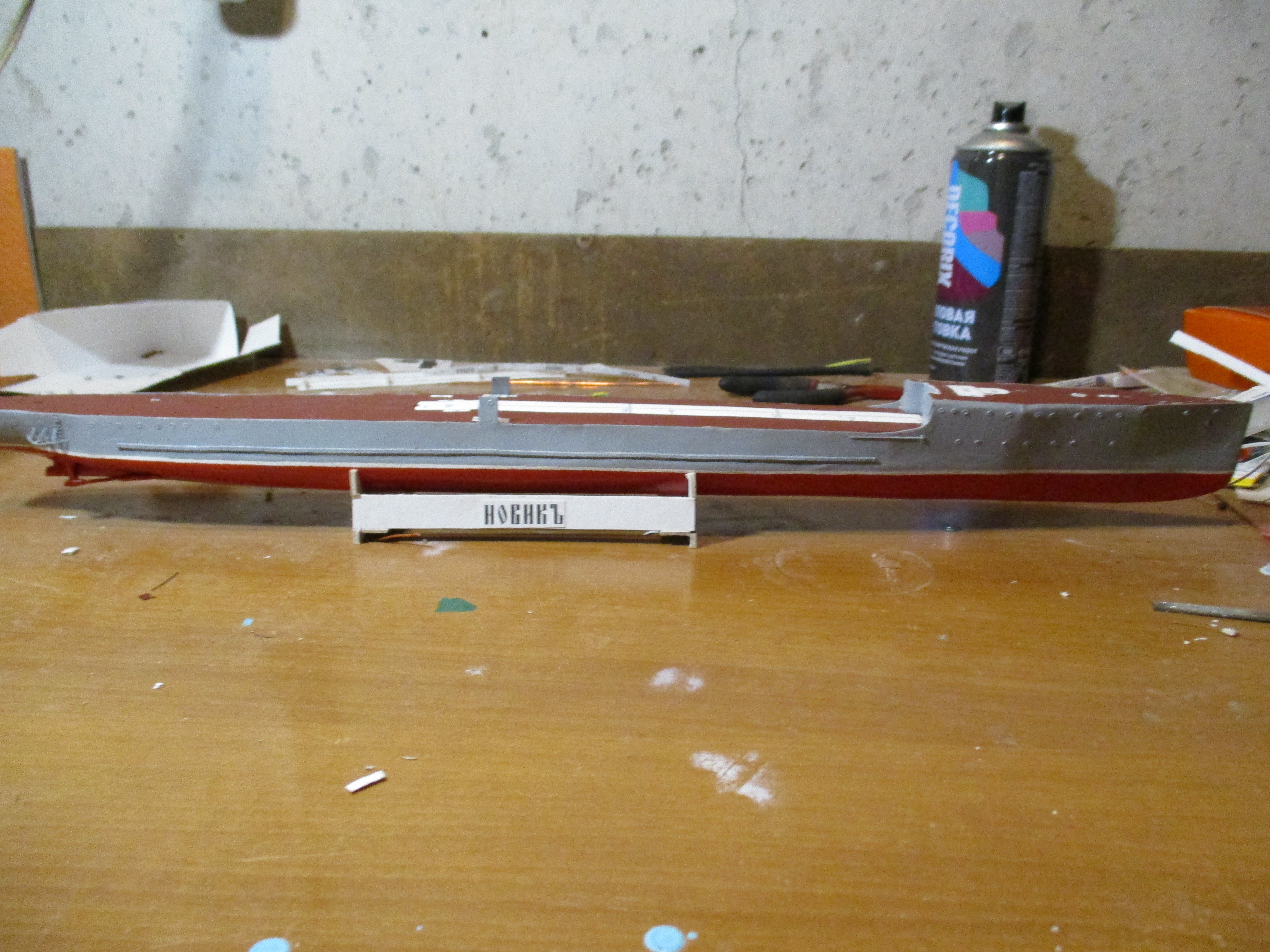

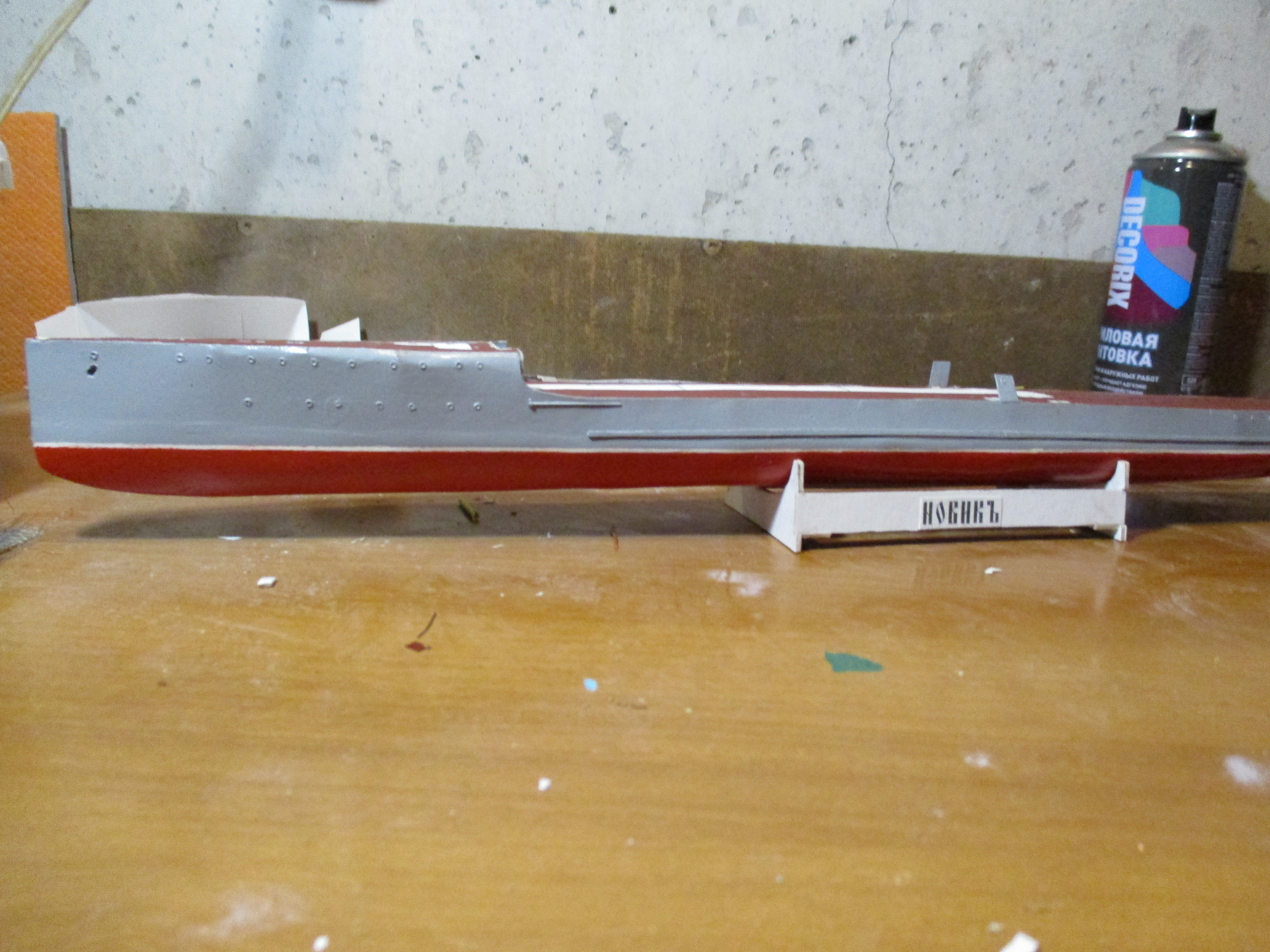

Процесс изготовления "Новика" идет, хотя и очень вяло, что связано с разными причинами. На сей момент покрашен корпус, приклеена чистовая палуба (и пока это мой самый главный фейл, связанный не только с кривизной рук, но и с неправильно выбранной технологией. Кое-где пошла винтом, а кое-где и волной. Исправить уже довольно трудно, потому плюнул, увы. Кроме того, палуба оказалась примерно на 1,5 мм короче корпуса, и здесь, скорее всего вопросы уже к качеству сканов, это будем исправлять), винты, руль и кое-какая мелочевка(отдельно решил не фотографировать). Изготовление центральной надстройки вызвало чувства из разряда "жизнь - боль", поскольку оказалась шире, чем отмечено на палубе (скорее всего, опять вопрос к сканам), и однозначно наедет на 2 двери, которые находятся на срезе полубака, полностью исправить не удастся, увы. Радует одно - в глаза бросаться не будет. Пока вот так.

[URAPATRIOT]

Модель получается красивая, спору нет. Но в следующий раз все же постарайся тщательнее выровнять корпус. Неровности на бортах бросаются в глаза.

[abyr_valg]

В 25.08.2019 в 12:30:34 пользователь URAPATRIOT сказал:

Но в следующий раз все же постарайся тщательнее выровнять корпус. Неровности на бортах бросаются в глаза.

Согласен полностью. Но это еще не самый главный косяк, увы.

[abyr_valg]

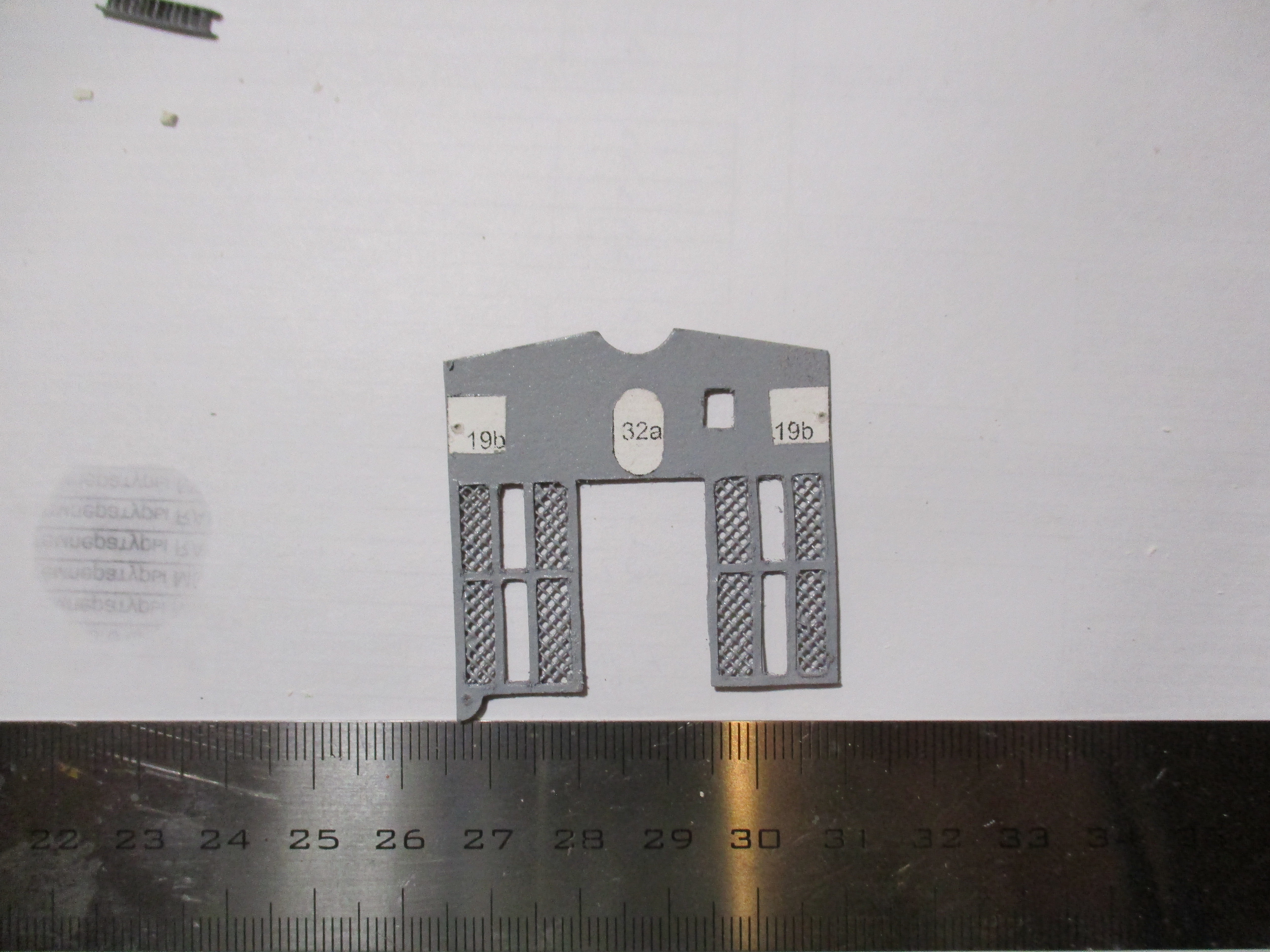

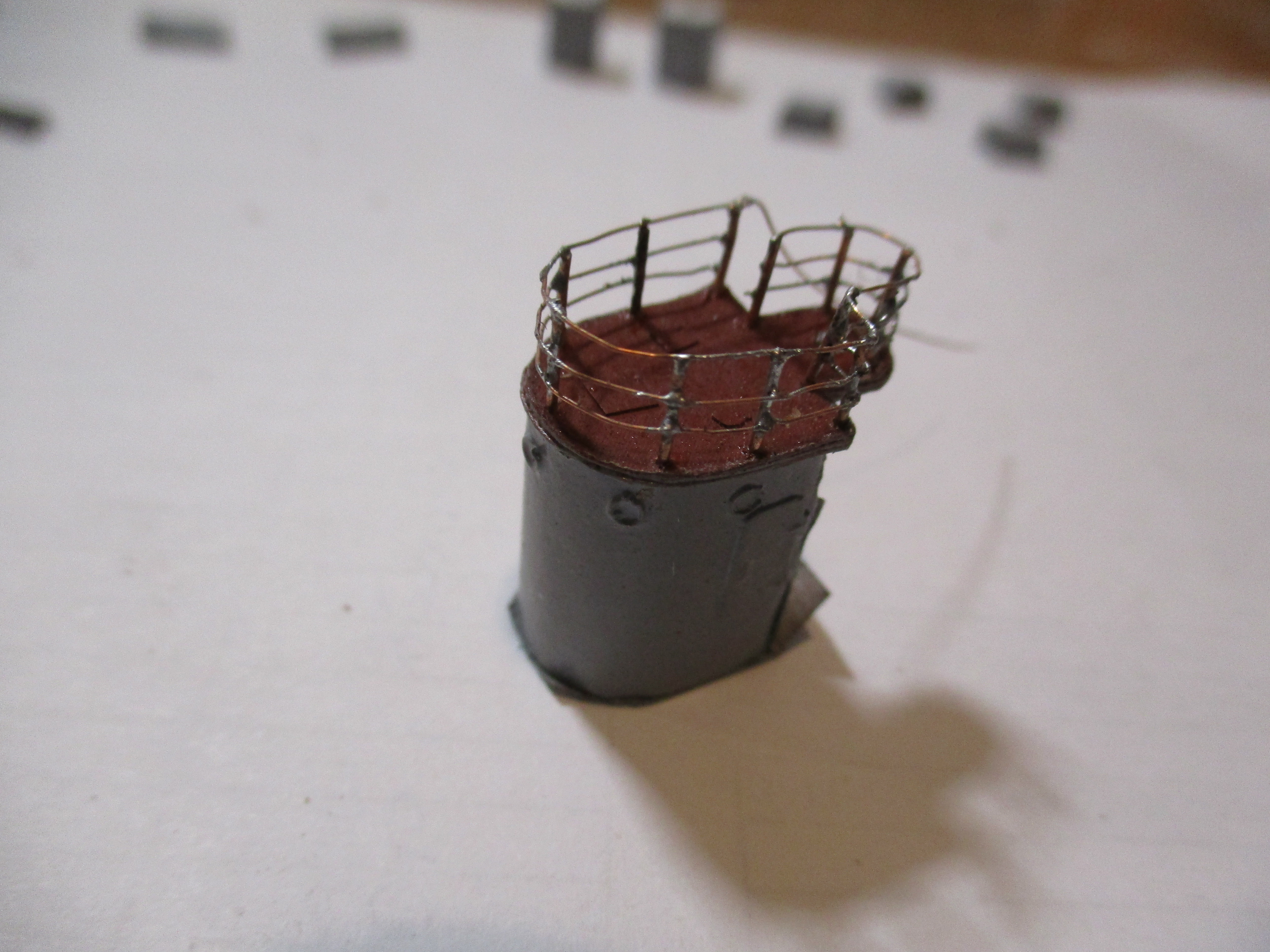

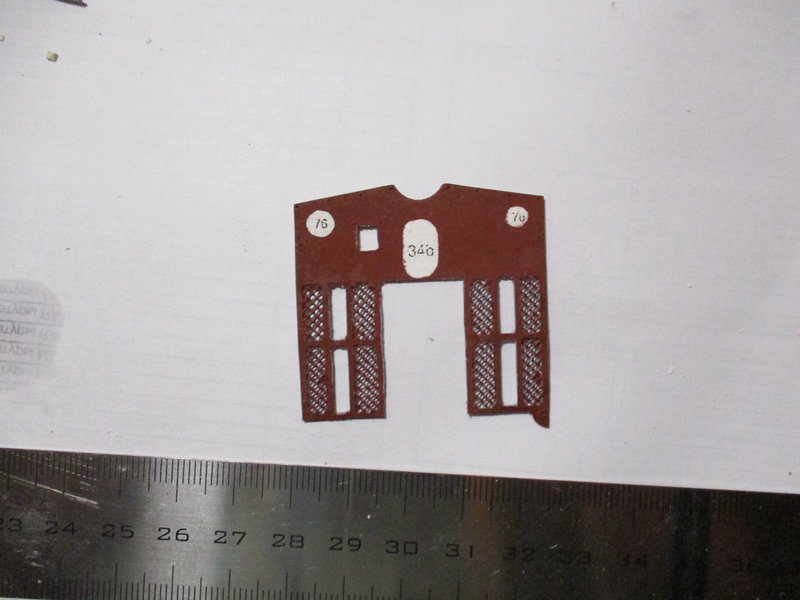

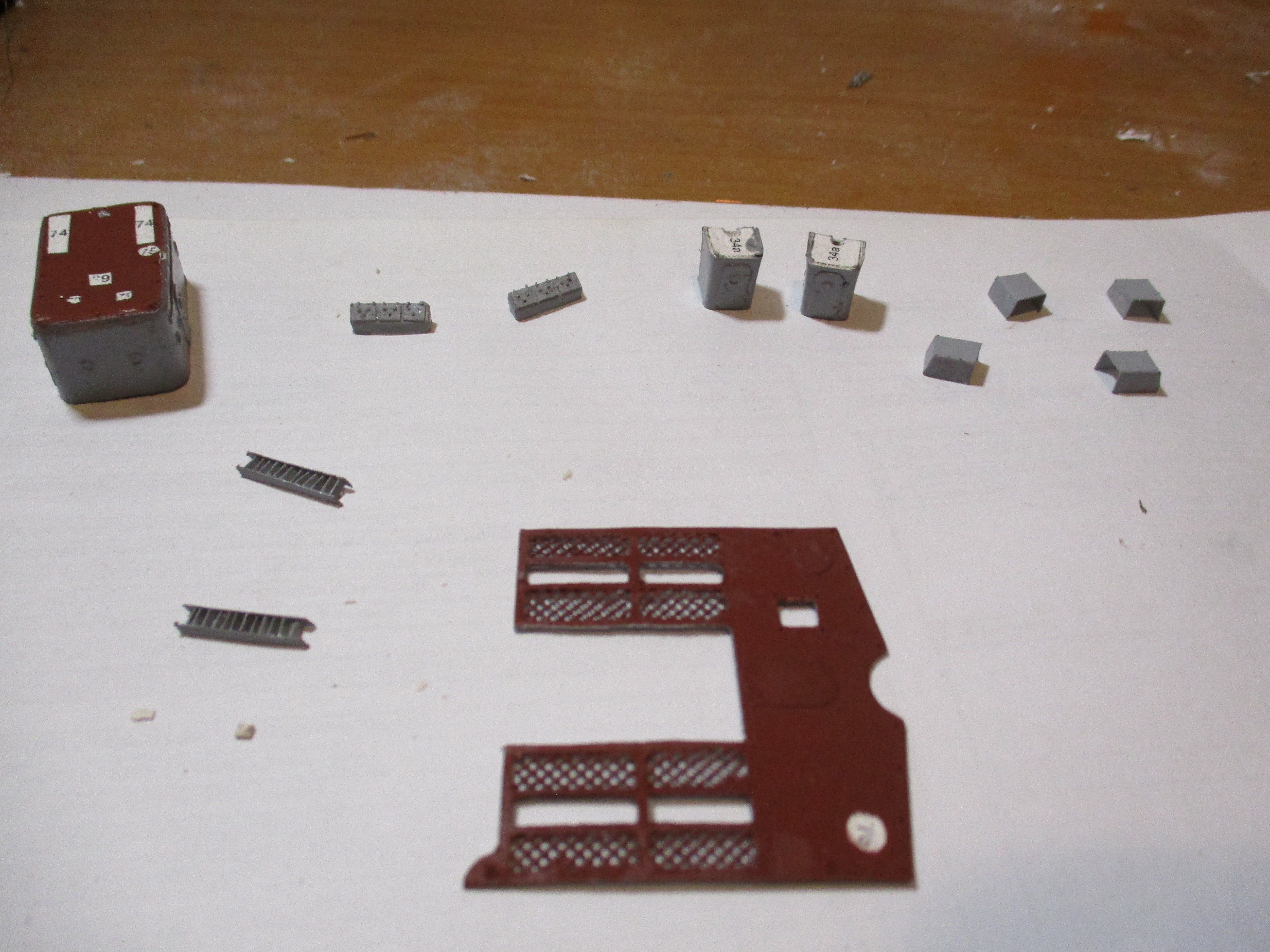

И снова здравствуйте. Стройка все же идет, хотя и не с той скоростью, с которой хотелось бы. Ну, и не с тем качеством, хе-хе. Проблемы и косяки вылезают с завидным постоянством, и часто довольно внезапно. Например, сканы распечатывались на обычном ватмане, а для увеличения жесткости надстроек (не всех, а только самых крупных), вырезанные детали наклеивались на еще один лист ватмана, а иначе получилось бы как в том анекдоте про презервативы - мало того, что рвутся, а еще мнутся и гнутся. В результате толщина стенок увеличилась, но зато немного увеличилась и ширина самих надстроек, что повлекло очередной ряд головняков. Например, на выкройках минные рельсы нарисованы и идут местами вровень с надстройкой (видимо, сказывается масштаб). Беда в том, что палуба у меня покрашена, а рельсы придется имитировать проволокой, а надстройка теперь наезжает на них (точнее, на один из рельсов). Много крови выпила и палуба кормового мостика (на фото показана снизу и сверху), кстати это третий (!) вариант. Тоже не айс, но по сравнению с первыми двумя просто шедевр. Ну и война с центральной надстройкой (на которой дымовые и вентиляционные трубы будут) еще не закончена. Склоняюсь к тому, что все же небольшая неточность была в самих выкройках, что в совокупности с кривизной рук и дало сей грустный катаклизм. Сфоткать ее забыл, но постараюсь сделать. Плюс немного потренировался в пайке лееров (на фото выглядит, конечно, чудовищно, но деталь небольшая, сразу в глаза не бросается). Корпус в целом готов, местами подкрасил и попытался убрать наиболее вопиющие косяки. Получилось тоже не очень, фото будут позже.

З.Ы. Вот, например, выкройка среза полубака. Немного несимметрично центральная надстройка отмечена, не?

[abyr_valg]

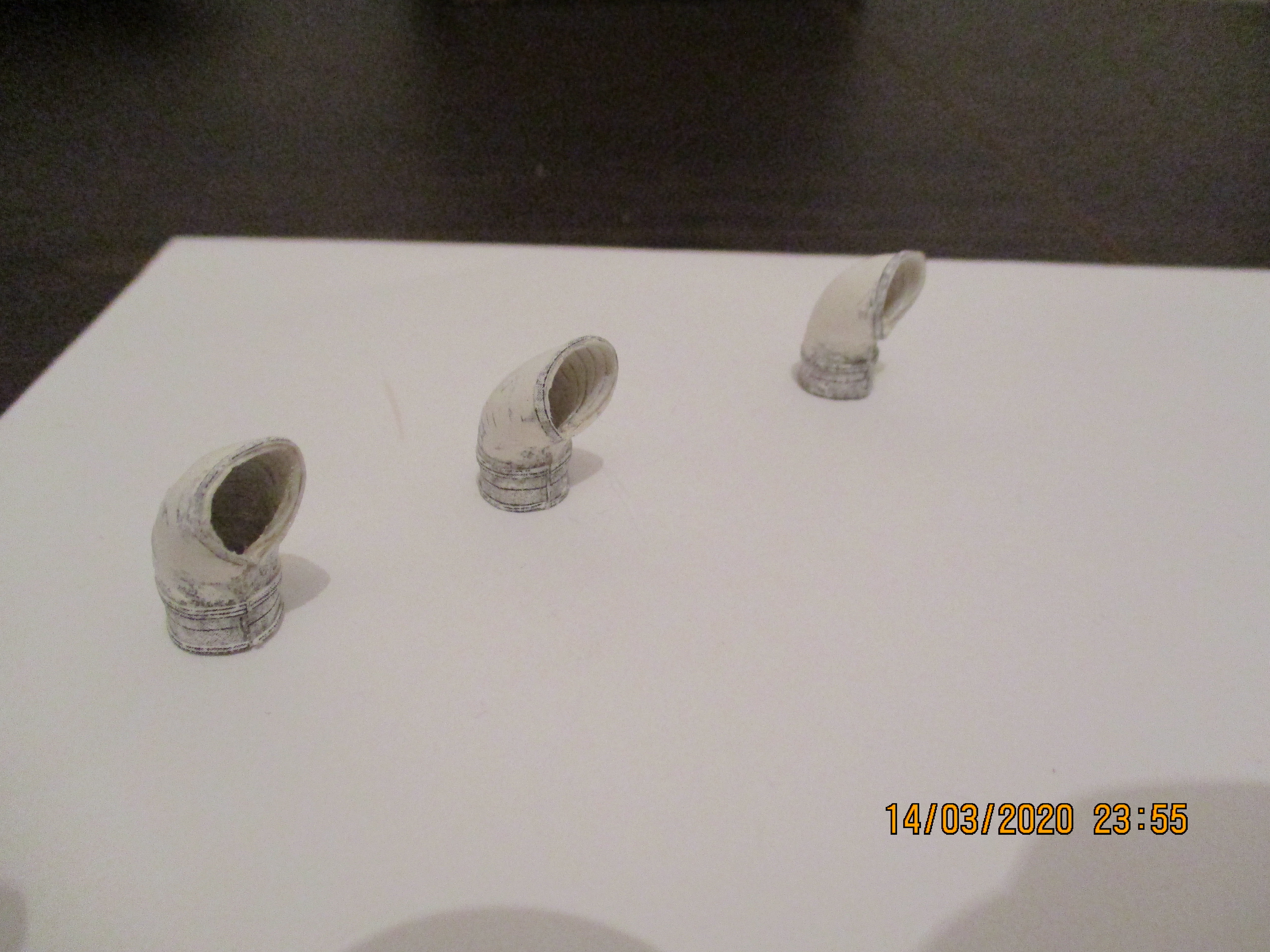

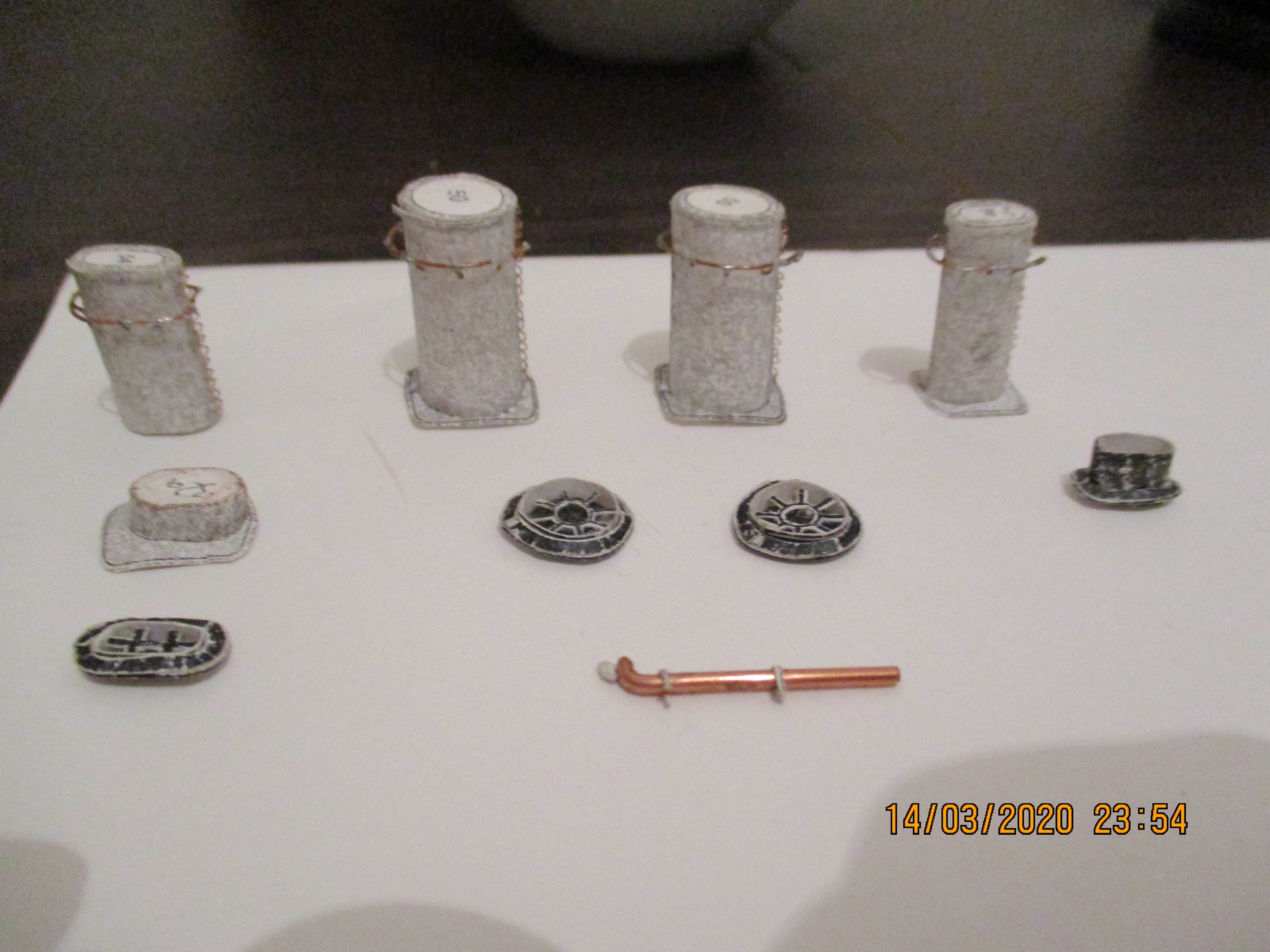

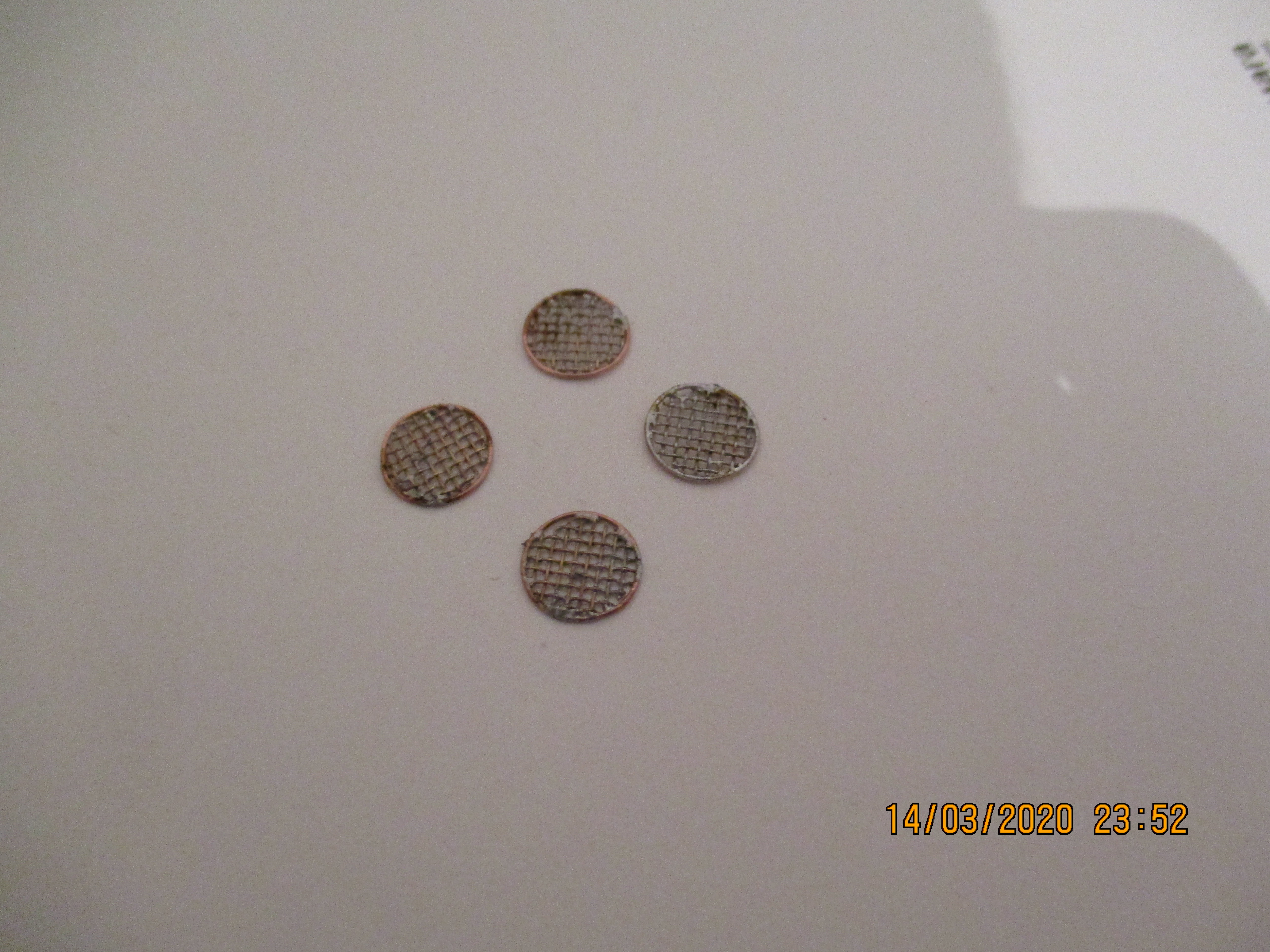

И снова здравствуйте! Перерыв получился, да... Были различные причины, в частности, переезд, и пришлось собирать совсем другие конструкторы . Процесс возобновился недавно. Склеены дымовые трубы (будут собираться после покраски) и вентиляционные дефлекторы (с жуткими косяками, которые попытался было исправить с помощью шпаклевки). Начал клеить торпедные аппараты. В связи с технологией сборки некоторые детали приходится изготавливать не из бумаги, а совсем из других материалов (см 1-е фото).



[abyr_valg]

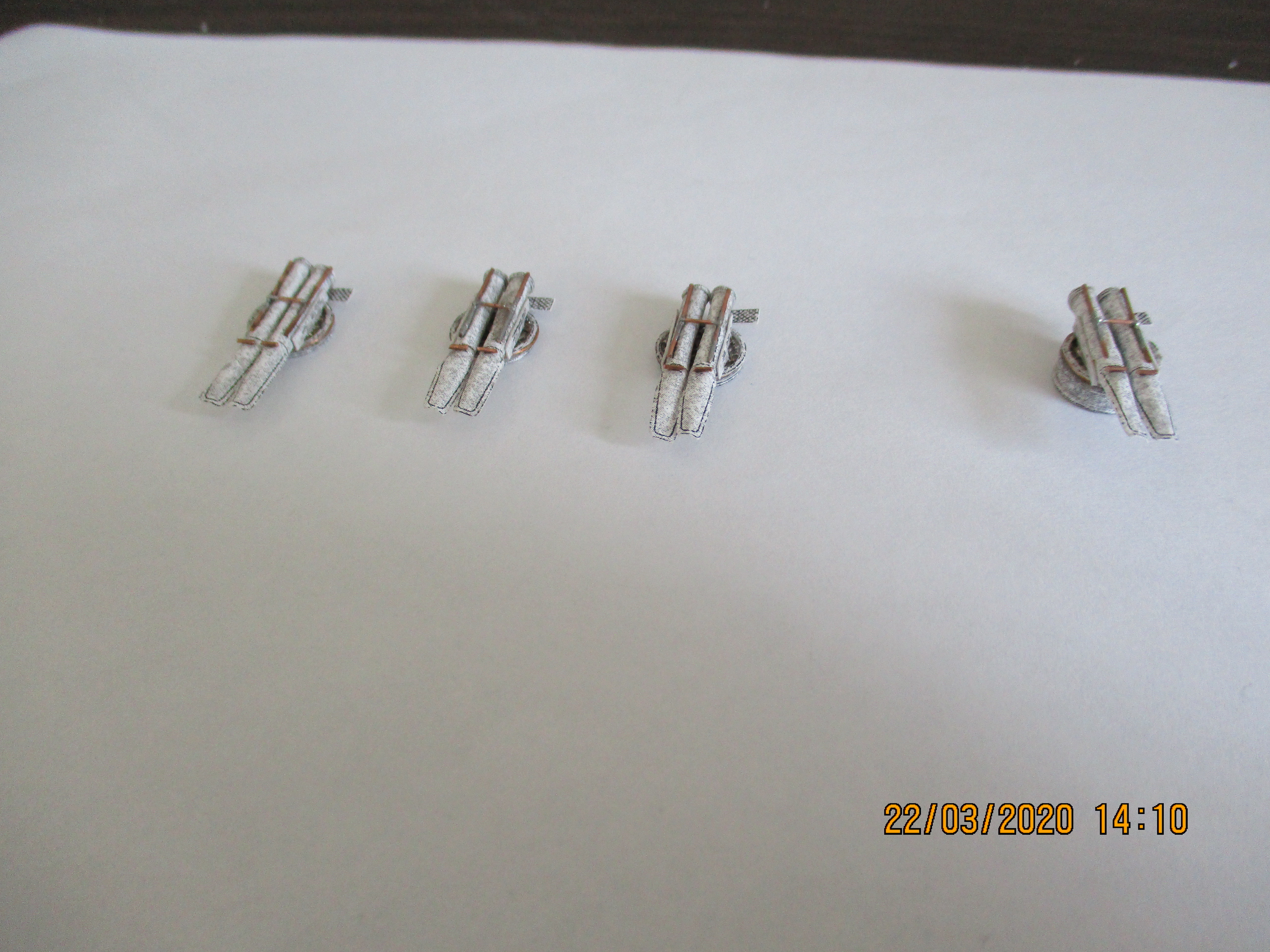

Сделал торпедные аппараты.
