Корабельная установка АК-726.

[redwar6]

http://flot.sevastop...26/ak726_01.jpg



АК-726 — 76,2-мм спаренная корабельная артустановка, устанавливались на надводных кораблях ВМФ СССР с 60-х годов XX века. Была принята 23 мая 1964 года на вооружение под индексом АК-726. Серийное производство установок АК-726 продолжалось до 1987—1988 годов.



История:



Решение о разработке 76-мм двухорудийной установки было принято комиссией Совета Министров СССР 2 апреля 1954 года. К этому времени на вооружении нашей армии и флота автоматических орудий калибром свыше 57-мм не состояло.

Проектирование установки велось ЦКБ-7. Первоначально оно спроектировало качающуюся часть с двумя 76-мм автоматами на полигонном станке ЗИФ-67П. Эта опытная установка с 21 мая 1956 года по 29 июня 1957 года прошла отладочно-заводские испытания в объеме 2670 выстрелов. С учетом их результатов ЦКБ-7 разработало технический проект артиллерийской установки ЗИФ-67, утвержденный зам.главкома ВМФ 24.05.1956 г.

Опытный образец ЗИФ-67 был изготовлен заводом № 7 и с 14 марта по 12 августа 1958 года прошел заводские испытания. После заводских испытаний образец был доработан и прошел полигонные испытания с 14 октября 1958 года по 7 июня 1959 года. Полигонные, равно как и государственные корабельные испытания проводились одновременно для опытных образцов АУ ЗИФ-67 с вариантом подачи боеприпаса в приемник при помощи перегружателя маятникового типа, так и бесперегрузочного варианта подачи.

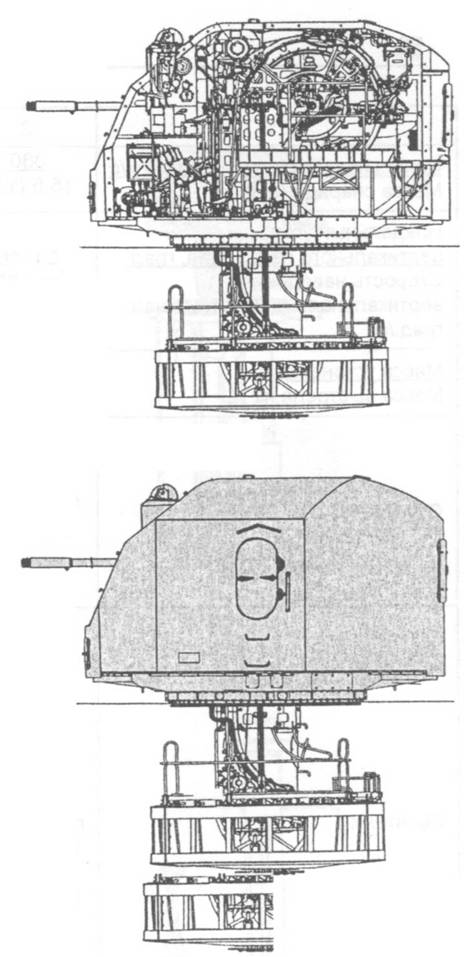

Схема:





http://www.e-reading...2049-pic_40.jpg



ТТХашечки:



Калибр: 76,2 мм

Длина ствола: 59 калибров (L/59)

Количество стволов: 2

Углы: −10° +85°

Скорострельность: 90-107 выстрелов/мин (на один ствол)

Масса патрона: 12,4 кг

Масса снаряда: 5,9 кг

Начальная скорость: 980 м/с

Дальность стрельбы: до 15 км



Фото орудия:





http://flot.sevastop...26/ak726_05.jpg

http://flot.sevastop...26/ak726_03.jpg



Гораздо больше информации вы сможете увидеть на сайтах с которых я взял информацию:

http://flot.sevastop.../guns/ak726.htm

http://ru.wikipedia....org/wiki/��-726

http://www.rusarmy.c.../ak_ak-726.html

С уважением,redwar6.

[sosnodub]

Вроде одно и тоже?Или я ошибаюсь?А вот название пушки нравится,как автомат :happy:

[redwar6]

sosnodub (26 Авг 2012 - 22:07) писал:

Вроде одно и тоже?Или я ошибаюсь?А вот название пушки нравится,как автомат :happy:

Да нет,разные.

[_RichErSOn_]

Благодарю, автор :)

Почитаю на досуге.

[Weraspid]

Немножко более развернутые ТТХашечки.



Установка - автоматика орудий работает за счет энергии отката, подача боеприпасов происходит из подбашенного отделения обоймами по 2 патрона, подпитка элеватора подачи снарядов вручную в подбашенном отделении. Элеваторы имеют гидравлический и ручной аварийный приводы. Система дистанционного управления установки - Д-67 (на две артустановки) и Д-67-1 (на одну артустановку). Охлаждение стволов прогонкой забортной воды через канал ствола в перерывах между стрельбой. Время охлаждения - 2-3 мин. Корпус установки выполнен из стальной брони толщиной 5 мм.

Боезапас - 600 патр.

Боезапас в приемнике 1 орудия - 4 патр.

Боезапас в элеваторе 1 орудия - 30 патр.

Боезапас установки - 69 обойм (138 патр.)



Расчет - 9 чел (в т.ч. 4 податчика снарядов в подбашенном отделении)



Диаметр верхнего шарового основания - 2520 мм

Диаметр нижнего шарового основания - 2475 мм

Диаметр шаров - 50.8 мм

Число шаров - 108 шт нижнее основание, 120 шт верхнее основание

Расстояние от оси вращения установки до оси цапф орудий (назад) - 575 мм

Длина качающейся части - 465 мм

Ширина качающейся части по срезам цапф - 1580 мм

Ширина качающейся части по приемникам - 2160 мм

Высота линии огня от шарового основания - 2140-2145 мм (паспортные данные - данные испытаний)

Высота подбашенного отделения - 2140 мм

Высота установки от шарового основания - 3390 мм

Радиус обметания по стволам - 4035-4010 мм (паспортные данные - данные испытаний)

Радиус обметания по башне - 2700-2670 мм (паспортные данные - данные испытаний)

Расстояние между осями орудий - 580 мм

Углы наведения по вертикали вручную - от -5 до +85 град.

Углы наведения по вертикали гидроприводом - от -2 град 02' до +84 град 15'

Углы наведения по горизонтали - +-164 град.

Скорость наведения по вертикали вручную - 1,2 град/с

Скорость наведения по вертикали электроприводом - 30 град/с

Скорость наведения по горизонтали вручную - 1 град/с

Скорость наведения по горизонтали электроприводом - 35 град/с

Масса качающейся части - 6945 кг

Масса установки на переменном токе - 25642 кг

Масса установки на постоянном токе - ок.26000 кг



Длина ствола - 4484 мм (59 калибров)

Длина отката:

- 448 мм (минимальная для работы автоматики)

- 465 мм (минимальная согласно официальным ТТХ)

- 535 мм (максимальная)

Длина выстрела - 818 мм

Длина снаряда - 355 мм

Расстояние от оси цапф до дульного среза - 4565 мм

Расстояние от оси цапф до зеркала клина - 58 мм

Объем каморы орудия - 3.7 куб.дм

Число нарезов - 24

Глубина нарезов - 1.5 мм

Масса затвора - 44.3 кг

Масса трубы с накатником - 644.4 кг

Масса ствола с затвором и казенником без накатника - 821 кг

Масса откатной части одного орудия - 930 кг

Масса обоймы - 3.4 кг (пустая)

Масса обоймы - 29 кг (2 патрона)

Масса выстрела - 12,8 кг

Масса снаряда - 5,9 кг

Масса гильзы - ок.4.5 кг



Скорость начальная - 900 м/с

Дальность действия:

- 6.2-8.2 км (воздушная цель, в ходе испытаний)

- 15.5-18.3 км (морская цель, в ходе испытаний)

- 14-15 км

Скорость воздушной цели - 350-650 м/с (в ходе испытаний)

Высота полета воздушной цели - 500-6000 м (в ходе испытаний)

Скорострельность - 90 выстр/мин (одно орудие)

Длина непрерывной очереди - 40-45 выстрелов

Производительность одного элеватора  - 100 патр/мин (от гидропривода)

Время охлаждения стволов - 0.5-3 мин.

Время гидроперезарядки автомата - 3 сек.

Процент задержек в ходе корабельных испытаний - 0.16% (требование ТТЗ - 0.5%)

Ресурс ствола - ок.3000 выстр.

Ресурс орудия - ок.5000 выстр.

http://militaryrussi...g/topic-90.html



[redwar6]

Weraspid (27 Авг 2012 - 09:57) писал:

Немножко более развернутые ТТХашечки.

Установка - автоматика орудий работает за счет энергии отката, подача боеприпасов происходит из подбашенного отделения обоймами по 2 патрона, подпитка элеватора подачи снарядов вручную в подбашенном отделении. Элеваторы имеют гидравлический и ручной аварийный приводы. Система дистанционного управления установки - Д-67 (на две артустановки) и Д-67-1 (на одну артустановку). Охлаждение стволов прогонкой забортной воды через канал ствола в перерывах между стрельбой. Время охлаждения - 2-3 мин. Корпус установки выполнен из стальной брони толщиной 5 мм.
Боезапас - 600 патр.
Боезапас в приемнике 1 орудия - 4 патр.
Боезапас в элеваторе 1 орудия - 30 патр.
Боезапас установки - 69 обойм (138 патр.)

Расчет - 9 чел (в т.ч. 4 податчика снарядов в подбашенном отделении)

Диаметр верхнего шарового основания - 2520 мм
Диаметр нижнего шарового основания - 2475 мм
Диаметр шаров - 50.8 мм
Число шаров - 108 шт нижнее основание, 120 шт верхнее основание
Расстояние от оси вращения установки до оси цапф орудий (назад) - 575 мм
Длина качающейся части - 465 мм
Ширина качающейся части по срезам цапф - 1580 мм
Ширина качающейся части по приемникам - 2160 мм
Высота линии огня от шарового основания - 2140-2145 мм (паспортные данные - данные испытаний)
Высота подбашенного отделения - 2140 мм
Высота установки от шарового основания - 3390 мм
Радиус обметания по стволам - 4035-4010 мм (паспортные данные - данные испытаний)
Радиус обметания по башне - 2700-2670 мм (паспортные данные - данные испытаний)
Расстояние между осями орудий - 580 мм
Углы наведения по вертикали вручную - от -5 до +85 град.
Углы наведения по вертикали гидроприводом - от -2 град 02' до +84 град 15'
Углы наведения по горизонтали - +-164 град.
Скорость наведения по вертикали вручную - 1,2 град/с
Скорость наведения по вертикали электроприводом - 30 град/с
Скорость наведения по горизонтали вручную - 1 град/с
Скорость наведения по горизонтали электроприводом - 35 град/с
Масса качающейся части - 6945 кг
Масса установки на переменном токе - 25642 кг
Масса установки на постоянном токе - ок.26000 кг

Длина ствола - 4484 мм (59 калибров)
Длина отката:
- 448 мм (минимальная для работы автоматики)
- 465 мм (минимальная согласно официальным ТТХ)
- 535 мм (максимальная)
Длина выстрела - 818 мм
Длина снаряда - 355 мм
Расстояние от оси цапф до дульного среза - 4565 мм
Расстояние от оси цапф до зеркала клина - 58 мм
Объем каморы орудия - 3.7 куб.дм
Число нарезов - 24
Глубина нарезов - 1.5 мм
Масса затвора - 44.3 кг
Масса трубы с накатником - 644.4 кг
Масса ствола с затвором и казенником без накатника - 821 кг
Масса откатной части одного орудия - 930 кг
Масса обоймы - 3.4 кг (пустая)
Масса обоймы - 29 кг (2 патрона)
Масса выстрела - 12,8 кг
Масса снаряда - 5,9 кг
Масса гильзы - ок.4.5 кг

Скорость начальная - 900 м/с
Дальность действия:
- 6.2-8.2 км (воздушная цель, в ходе испытаний)
- 15.5-18.3 км (морская цель, в ходе испытаний)
- 14-15 км
Скорость воздушной цели - 350-650 м/с (в ходе испытаний)
Высота полета воздушной цели - 500-6000 м (в ходе испытаний)
Скорострельность - 90 выстр/мин (одно орудие)
Длина непрерывной очереди - 40-45 выстрелов
Производительность одного элеватора  - 100 патр/мин (от гидропривода)
Время охлаждения стволов - 0.5-3 мин.
Время гидроперезарядки автомата - 3 сек.
Процент задержек в ходе корабельных испытаний - 0.16% (требование ТТЗ - 0.5%)
Ресурс ствола - ок.3000 выстр.
Ресурс орудия - ок.5000 выстр.
http://militaryrussi...g/topic-90.html

Вы искали их лучше меня. :biggrin:

[anonym_EKrSXpe2DQyu]

Мне интересно, стрелок, после того как служил на корабле на таких орудиях, выходит ещё со слухом? :)

[redwar6]

F_Sol (27 Авг 2012 - 13:14) писал:

Мне интересно, стрелок, после того как служил на корабле на таких орудиях, выходит ещё со слухом? :)

Это по желанию)))

[il2005]

F_Sol (27 Авг 2012 - 13:14) писал:

Мне интересно, стрелок, после того как служил на корабле на таких орудиях, выходит ещё со слухом? :smiles:

Туда изначально глухих набирают :veryhappy:

[anonym_CoGMRu0hk0Y8]

Weraspid (27 Авг 2012 - 09:57) писал:

Немножко более развернутые ТТХашечки.

Установка - автоматика орудий работает за счет энергии отката, подача боеприпасов происходит из подбашенного отделения обоймами по 2 патрона, подпитка элеватора подачи снарядов вручную в подбашенном отделении. Элеваторы имеют гидравлический и ручной аварийный приводы. Система дистанционного управления установки - Д-67 (на две артустановки) и Д-67-1 (на одну артустановку). Охлаждение стволов прогонкой забортной воды через канал ствола в перерывах между стрельбой. Время охлаждения - 2-3 мин. Корпус установки выполнен из стальной брони толщиной 5 мм.
Боезапас - 600 патр.
Боезапас в приемнике 1 орудия - 4 патр.
Боезапас в элеваторе 1 орудия - 30 патр.
Боезапас установки - 69 обойм (138 патр.)

Расчет - 9 чел (в т.ч. 4 податчика снарядов в подбашенном отделении)

Диаметр верхнего шарового основания - 2520 мм
Диаметр нижнего шарового основания - 2475 мм
Диаметр шаров - 50.8 мм
Число шаров - 108 шт нижнее основание, 120 шт верхнее основание
Расстояние от оси вращения установки до оси цапф орудий (назад) - 575 мм
Длина качающейся части - 465 мм
Ширина качающейся части по срезам цапф - 1580 мм
Ширина качающейся части по приемникам - 2160 мм
Высота линии огня от шарового основания - 2140-2145 мм (паспортные данные - данные испытаний)
Высота подбашенного отделения - 2140 мм
Высота установки от шарового основания - 3390 мм
Радиус обметания по стволам - 4035-4010 мм (паспортные данные - данные испытаний)
Радиус обметания по башне - 2700-2670 мм (паспортные данные - данные испытаний)
Расстояние между осями орудий - 580 мм
Углы наведения по вертикали вручную - от -5 до +85 град.
Углы наведения по вертикали гидроприводом - от -2 град 02' до +84 град 15'
Углы наведения по горизонтали - +-164 град.
Скорость наведения по вертикали вручную - 1,2 град/с
Скорость наведения по вертикали электроприводом - 30 град/с
Скорость наведения по горизонтали вручную - 1 град/с
Скорость наведения по горизонтали электроприводом - 35 град/с
Масса качающейся части - 6945 кг
Масса установки на переменном токе - 25642 кг
Масса установки на постоянном токе - ок.26000 кг

Длина ствола - 4484 мм (59 калибров)
Длина отката:
- 448 мм (минимальная для работы автоматики)
- 465 мм (минимальная согласно официальным ТТХ)
- 535 мм (максимальная)
Длина выстрела - 818 мм
Длина снаряда - 355 мм
Расстояние от оси цапф до дульного среза - 4565 мм
Расстояние от оси цапф до зеркала клина - 58 мм
Объем каморы орудия - 3.7 куб.дм
Число нарезов - 24
Глубина нарезов - 1.5 мм
Масса затвора - 44.3 кг
Масса трубы с накатником - 644.4 кг
Масса ствола с затвором и казенником без накатника - 821 кг
Масса откатной части одного орудия - 930 кг
Масса обоймы - 3.4 кг (пустая)
Масса обоймы - 29 кг (2 патрона)
Масса выстрела - 12,8 кг
Масса снаряда - 5,9 кг
Масса гильзы - ок.4.5 кг

Скорость начальная - 900 м/с
Дальность действия:
- 6.2-8.2 км (воздушная цель, в ходе испытаний)
- 15.5-18.3 км (морская цель, в ходе испытаний)
- 14-15 км
Скорость воздушной цели - 350-650 м/с (в ходе испытаний)
Высота полета воздушной цели - 500-6000 м (в ходе испытаний)
Скорострельность - 90 выстр/мин (одно орудие)
Длина непрерывной очереди - 40-45 выстрелов
Производительность одного элеватора  - 100 патр/мин (от гидропривода)
Время охлаждения стволов - 0.5-3 мин.
Время гидроперезарядки автомата - 3 сек.
Процент задержек в ходе корабельных испытаний - 0.16% (требование ТТЗ - 0.5%)
Ресурс ствола - ок.3000 выстр.
Ресурс орудия - ок.5000 выстр.
http://militaryrussi...g/topic-90.html

Вам Weraspid респект, ТСу нет...

[HAN_VOLK]

со слухом все нормально там))тяжелее приходится от тряски и вибрации :angry:

[Jerome_Fly]

F_Sol (27 Авг 2012 - 13:14) писал:

Мне интересно, стрелок, после того как служил на корабле на таких орудиях, выходит ещё со слухом? :smiles:

Да нормально внутри башни. У нас никто из комендоров не оглох, по крайней мере. Снаружи гораздо хуже приходится.

[anonym_h8h75kfnkG1P]

Weraspid (27 Авг 2012 - 09:57) писал:

Немножко более развернутые ТТХашечки.

Установка - автоматика орудий работает за счет энергии отката, подача боеприпасов происходит из подбашенного отделения обоймами по 2 патрона, подпитка элеватора подачи снарядов вручную в подбашенном отделении. Элеваторы имеют гидравлический и ручной аварийный приводы. Система дистанционного управления установки - Д-67 (на две артустановки) и Д-67-1 (на одну артустановку). Охлаждение стволов прогонкой забортной воды через канал ствола в перерывах между стрельбой. Время охлаждения - 2-3 мин. Корпус установки выполнен из стальной брони толщиной 5 мм.
Боезапас - 600 патр.
Боезапас в приемнике 1 орудия - 4 патр.
Боезапас в элеваторе 1 орудия - 30 патр.
Боезапас установки - 69 обойм (138 патр.)

Расчет - 9 чел (в т.ч. 4 податчика снарядов в подбашенном отделении)

Диаметр верхнего шарового основания - 2520 мм
Диаметр нижнего шарового основания - 2475 мм
Диаметр шаров - 50.8 мм
Число шаров - 108 шт нижнее основание, 120 шт верхнее основание
Расстояние от оси вращения установки до оси цапф орудий (назад) - 575 мм
Длина качающейся части - 465 мм
Ширина качающейся части по срезам цапф - 1580 мм
Ширина качающейся части по приемникам - 2160 мм
Высота линии огня от шарового основания - 2140-2145 мм (паспортные данные - данные испытаний)
Высота подбашенного отделения - 2140 мм
Высота установки от шарового основания - 3390 мм
Радиус обметания по стволам - 4035-4010 мм (паспортные данные - данные испытаний)
Радиус обметания по башне - 2700-2670 мм (паспортные данные - данные испытаний)
Расстояние между осями орудий - 580 мм
Углы наведения по вертикали вручную - от -5 до +85 град.
Углы наведения по вертикали гидроприводом - от -2 град 02' до +84 град 15'
Углы наведения по горизонтали - +-164 град.
Скорость наведения по вертикали вручную - 1,2 град/с
Скорость наведения по вертикали электроприводом - 30 град/с
Скорость наведения по горизонтали вручную - 1 град/с
Скорость наведения по горизонтали электроприводом - 35 град/с
Масса качающейся части - 6945 кг
Масса установки на переменном токе - 25642 кг
Масса установки на постоянном токе - ок.26000 кг

Длина ствола - 4484 мм (59 калибров)
Длина отката:
- 448 мм (минимальная для работы автоматики)
- 465 мм (минимальная согласно официальным ТТХ)
- 535 мм (максимальная)
Длина выстрела - 818 мм
Длина снаряда - 355 мм
Расстояние от оси цапф до дульного среза - 4565 мм
Расстояние от оси цапф до зеркала клина - 58 мм
Объем каморы орудия - 3.7 куб.дм
Число нарезов - 24
Глубина нарезов - 1.5 мм
Масса затвора - 44.3 кг
Масса трубы с накатником - 644.4 кг
Масса ствола с затвором и казенником без накатника - 821 кг
Масса откатной части одного орудия - 930 кг
Масса обоймы - 3.4 кг (пустая)
Масса обоймы - 29 кг (2 патрона)
Масса выстрела - 12,8 кг
Масса снаряда - 5,9 кг
Масса гильзы - ок.4.5 кг

Скорость начальная - 900 м/с
Дальность действия:
- 6.2-8.2 км (воздушная цель, в ходе испытаний)
- 15.5-18.3 км (морская цель, в ходе испытаний)
- 14-15 км
Скорость воздушной цели - 350-650 м/с (в ходе испытаний)
Высота полета воздушной цели - 500-6000 м (в ходе испытаний)
Скорострельность - 90 выстр/мин (одно орудие)
Длина непрерывной очереди - 40-45 выстрелов
Производительность одного элеватора  - 100 патр/мин (от гидропривода)
Время охлаждения стволов - 0.5-3 мин.
Время гидроперезарядки автомата - 3 сек.
Процент задержек в ходе корабельных испытаний - 0.16% (требование ТТЗ - 0.5%)
Ресурс ствола - ок.3000 выстр.
Ресурс орудия - ок.5000 выстр.
http://militaryrussi...g/topic-90.html

Спасбо, лучше чем у ТС

[Fox130388]

Стрелок находиться не в оружии,а есть специальная площадка с которой ведется стрельба,напоминает видео игру

[VIS777777]

Пушки красивые и может быть неплохие, НО в большинстве случаев эта система часто давала отказы. То стрелял один ствол вместо двух, а то и вовсе после команды "огонь" получался пшик. Не могу дать оценку как артиллерист, но ведь так и было во время стрельб.

[anonym_yL5MGd3bwaKV]

На Кирове 130мм спаренные kомплексы стоят - те повнушительнее будут.

[egorkamos]

спасибо, но мне кажется сюда надо было переносить чуть больше информации, конечно с обработкой. Мы народ не ленивый конечно кому надо и по ссылке перейдёт, но всё же.

[aledgan]

Если оператор орудия находится вне его - как осуществляется система наведения?

[Darth_Vederkin]

Если оператор орудия находится вне его - как осуществляется система наведения?



При помощи системы дистанционного управления: башня отслеживает (повторяет) движения визира прицельной колонки, которой управляет оператор.

[Adist1976]

Спаренная 76,2-мм артустановка АК-726 с радиолокационной системой управления стрельбой типа МР-105 может вести стрельбу в автоматическом режиме, в полуавтоматическом с применением оптического прицела "Призма" и в ручном режиме под управлением оператора. Снаряды могут быть оснащены как контактными, так и бесконтактными взрывателями.

Качающаяся часть АУ состоит из двух автоматов, расположенных в общей люльке. Ствол автомата - моноблок, на него надет пружинный накатник. На стволе имеется ресивер для эжекционной продувки канала ствола после каждого выстрела. Внутреннее устройство канала ствола - 24 нареза постоянной крутизны.

Автоматика пушки основана на принципе использования энергии отката подвижных частей от выстрела при коротком ходе ствола. Выстрел происходит автоматически, непосредственно после полного закрывания затворов и полного наката обоих орудий. Для обеспечения синхронности стрельбы обоих орудий в механизме спуска установлен механический синхронизатор. Первое заряжание автомата производится механизмом гидроперезарядки.

Охлаждение стволов забортной водой происходит в перерывах между стрельбой. Для этого наконечник шланга, подключенного к судовой магистрали, вставляется в камору ствола. Максимальная длина непрерывной очереди до охлаждения - 40-45 выстрелов, время охлаждения - 3 минуты.

Подача боеприпаса в приемники орудий осуществляется из подбашенного отделения элеваторами подачи отдельно для каждого автомата.

Механизмы наведения установки имеют электроприводы с двумя способами управления - дистанционным и местным, а также запасной аварийный - ручной.

Дальность стрельбы: до 16 км, боекомплект: 1000 снарядов , скорострельность: 100 выстрелов в минуту.

АК-726 были установлены на кораблях проектов 35, 97П, 56У, 58, 61, 159, 1124М, 1134Б, 1135, 1143, 1159, 1174 и др. Производство АУ было прекращено в 1987-1988 годах.

В 1987 году корабль пр.61 "Смелый" с двумя АК-726 был передан ВМС Польши. В 1979 - 1987 годах пять кораблей пр.61МЭ - эсминцы с АК-726 были построены для ВМС Индии.

В настоящий момент на Черноморском флоте АУ АК-726 оснащены 3 корабля: БПК "Керчь" (2 бортовых АУ), СКР "Сметливый (1 носовая АУ) и СКР "Ладный" (2 кормовых АУ).
