Z20 Karl Galster Модель 1:200

[anonym_OCg2DcaGycM2]

Доброго времени суток!

Многие из форумчан ожидают релиз корабликов, и так как релиз еще ждать и ждать, я решил может кому будет интересная данная темка, а именно процесс постройки эсминца германского флота времен второй мировой войны Z20 Karl Galster.
Дело в том, что в даный момент, здесь на форуме обитает достаточно большое количество людей, которые занимаются или занимались судомоделизмом. Им вполне возможно что будет интересно понаблюдать за процессом постройки данной модели, а те кто еще не были вовлечены в этот прекрасный мир творчества надеюсь заинтересуются, и смогут построить и себе пару-тройку моделей.

В свое время, еще в школьные годы, я занимался постройкой кораблей из пластика. И была у меня  великая мечта: спустить свои корабли на воду, и бороздить ими просторы местных рек и озер.  Ведь довольно таки глупо, когда у тебя на полке стоит и пылится какой нибудь крейсер или линкор, который большего водоема чем ванна в своей жизни не видел. Одно дело стоять на полке, и совсем другое ходить по волнам в ветреную погоду, видеть как раз за разом палубу твоей модели заливает водой, и с замиранием сердца наблюдать за креном, в ожидании того, что вот-вот, и корабль перевернется вверх килем! В общем я немного отвлекся от темы, но зрелище реально стоящее!
И вот, после нескольких лет возни со своими пластиковыми моделями, судьба направляет меня в нужное для меня русло. Я знакомлюсь с руководителем одной из Киевских лабораторий судомоделизма. Старая как свет технология, проверенная десятилетиями, мудрые наставления руководителя, продвигают меня понемногу, к заветной цели, а именно - построийки самодела, модели Z20 Karl Galster. (Кому интересно, инфу можно почитать здесь: https://ru.wikipedia.org/wiki/Z-20_Karl_Galster)

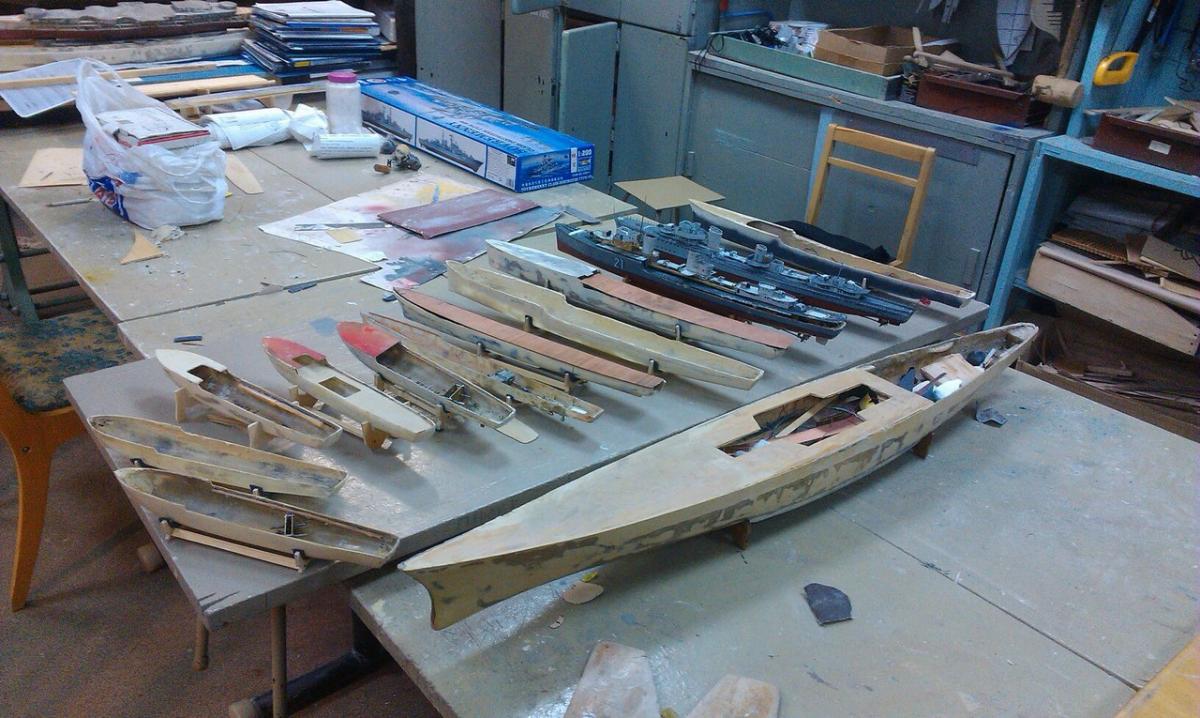

С самого начала, мне достался корпус из стеклоткани пропитаной эпоксидкой. Его пришлось довольно таки долго шпаклевать, придавая жесткость корпусу, но результат вышел довольно таки неплохой:





Следующим этапом было:

-Установка дейвудов, и гильмпортовой трубы.
-Установка гребных валов, руля
-Создание винтов из латуни, и установка их на гребные валы.

-Установка двигателей

-Установка палубы.
Движки, которые были установлены с самого начала, по непонятным причинам - умерли. Подобная перспектива попасть на подобную удочку еще раз, сподвигло меня на использование другой схемы: Двигатель-редуктор-два вала, вместо два двигателя - два вала. Создание технологических отверстий, для обслуживания механики и аппаратуры упростили мне жизнь, когда время от времени возникали определенные проблемы.

-Также была проведен монтаж радиотехнического оборудования, для дальнейшей эксплуатации в виде радиоуправляемой модели (аппаратура четырехканальная E-Sky, частота 35)






После окончания работ с палубой, приступил к надстройкам. Надстройки паяются из листовой латуни, или белой жести. Все размеры берутся с чертежей. Больше детальных фото я закину на следующей неделе, когда буду в лаборатории. Сейчас занят малость дипломом, все некогда(

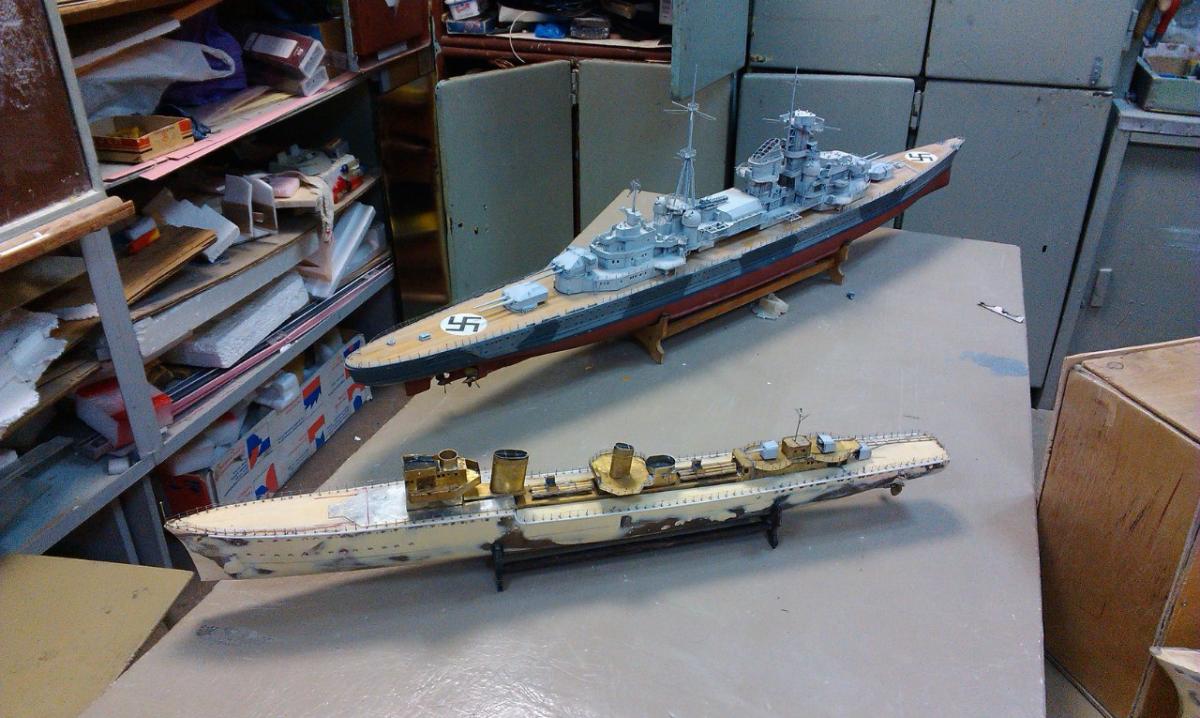

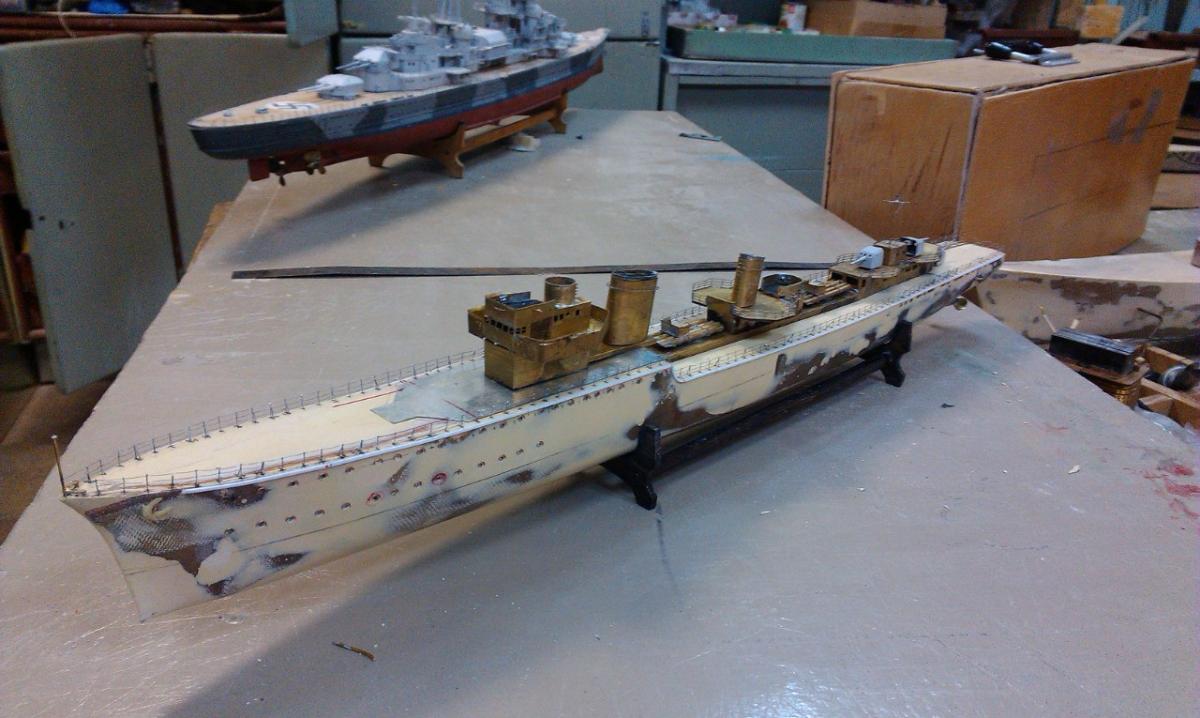

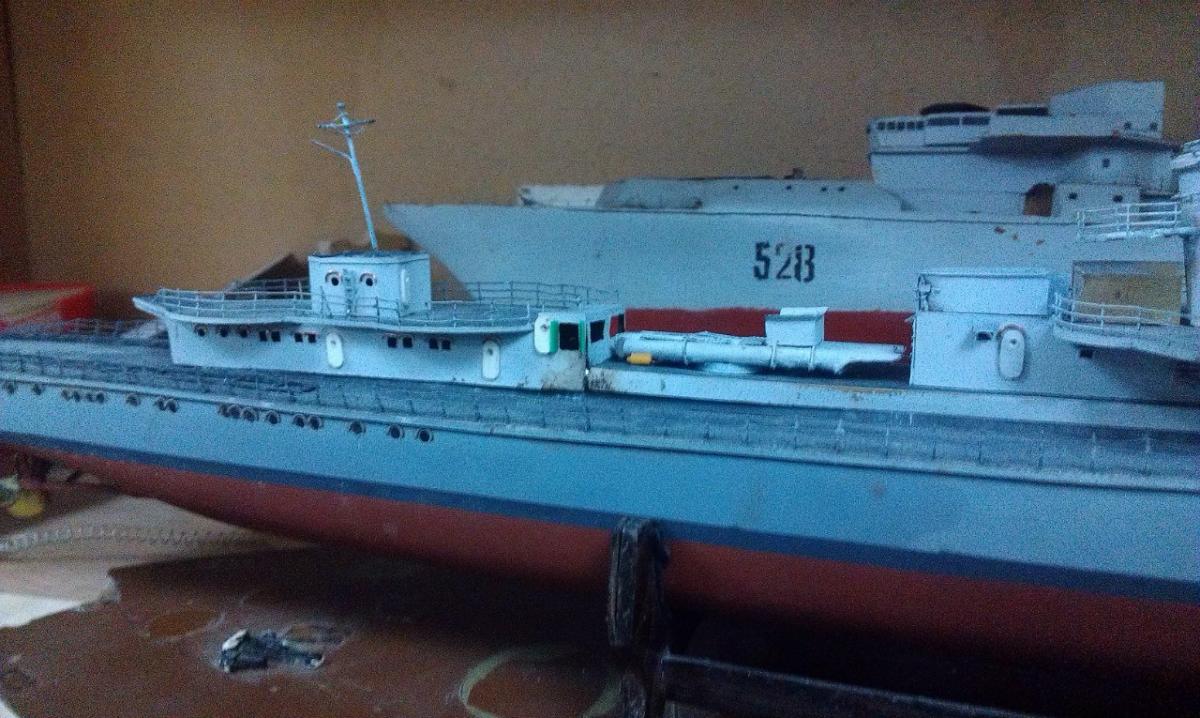

Нарезал и спаял основную часть надстроек, а именно: Кормовая рубка, леера на кормовой и носовой части надстройки, Леера по бортам, центральную надстройку под трубу, прожектора и зенитные автоматы. В дар, от хозяина собрата Z22, получил три башни (как бонус, фото собрата на воде и видео с хиппером на заднем фоне в конце описания):

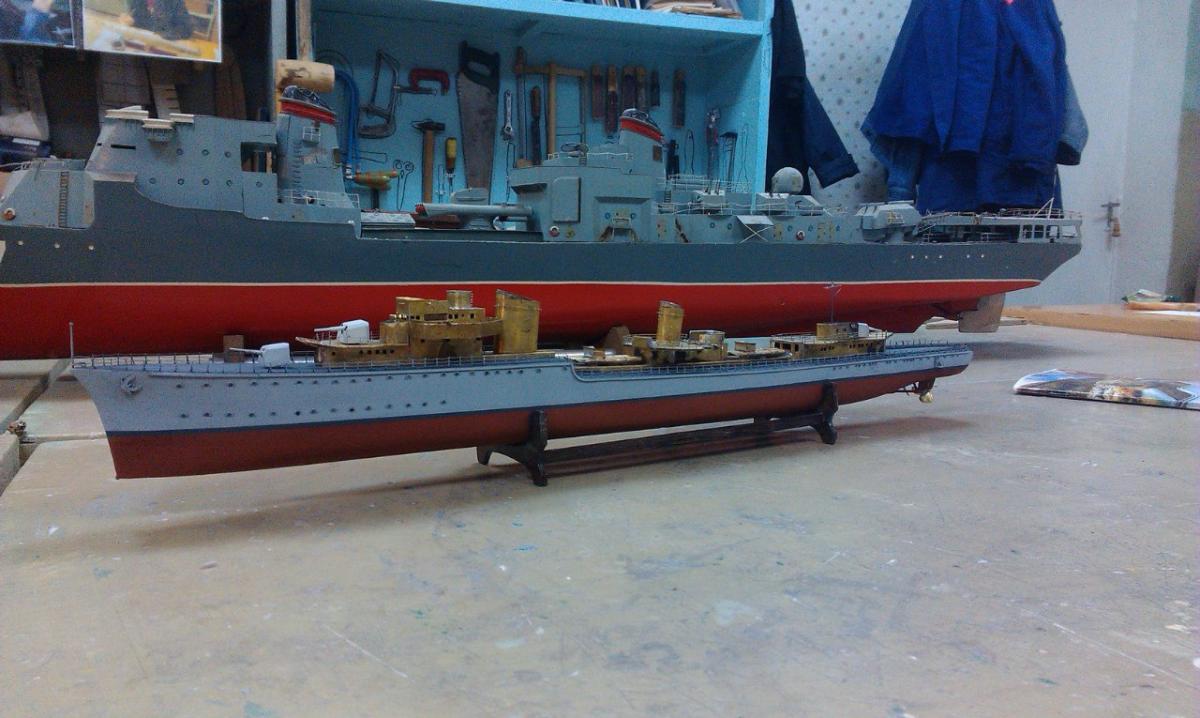

Далее была доделана носовая надстройка из латуни, и окрашен корпус аэрографом. Краски акриловые, revell. В недоделанном состоянии принял участие в Чемпионате Киева. Стенд был не высокий, но откатав дважды дистанцию по максимуму удалось побороться за первое место









После чемпионата последовали многократные выходы на "большую" воду, и вскоре модель несколько потеряла нормальный вид. Осенью последовали Затяжные восстановительные работы, и продолжение достройки. Необходимо добавить еще кучу мелочевки зенитные орудия, кнехты, прожектора, и т.д. Выровнять леер, а в некоторых местах даже перепаять. В общем есть еще огромный задел для работы ;-)









Продолжение следует!



P.S: Добавил немного инфы по "ходячей" Мусаси в 450. Ссылка под спойлером :-)


http://forum.worldofwarships.ru/index.php?/topic/15229-musashi-1450/

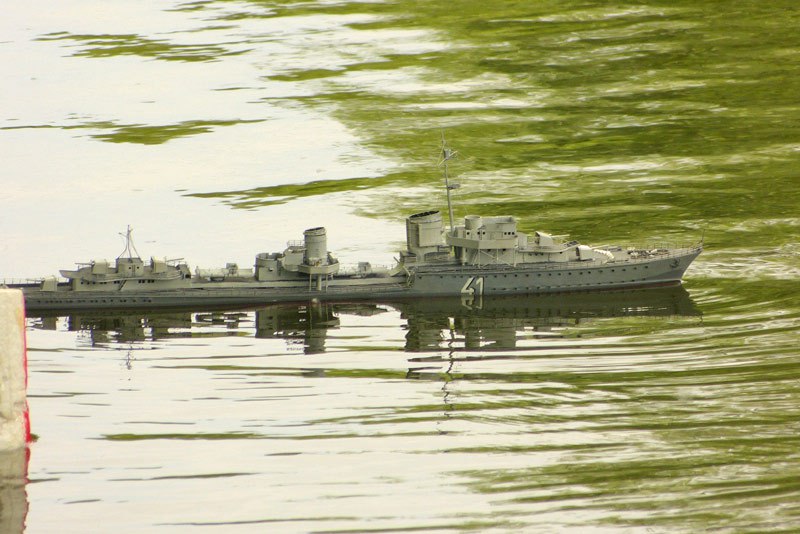

P.S 3: Добавил Фотки Хиппера руководителя и z22 собрата. + видео с Хиппером. Ссылка под спойлером :-)



[2700hp]

Просто шикарная работа Ключик этому человеку

[volkodavs2]

всё неплохо но подредактируйте тему спрячьте фото под сполер

а так плюс

[killmerock]

А парень однозначно молодец!

Люто плюсую!

[anonym_OCg2DcaGycM2]

Кто может подсказать как разобраться со спойлерами. В предварительном просмотре работают, а в теме - нет(



[volkodavs2]

 выбираешь скрытый текст и в рамку вкидываешь фото



[anonym_OCg2DcaGycM2]

 выбираешь скрытый текст и в рамку вкидываешь фото





Спасибо

[I_N_K]



однозначно +. Ждем спуска на воду и ходовых испытаний!

[anonym_MHBnIbRdlBp4]

Даа... Повезло же некоторым)) Ни то что на ЗБТ попали, а на Альфу еще!)) красавцы)

[Dorifto_Sky]

Грандиозная работа!!!!!   Модель получит радиоуправление???

[anonym_OCg2DcaGycM2]

Грандиозная работа!!!!!   Модель получит радиоуправление???



Да, уже имеется, добавил в описание ;-)

[anonym_OCg2DcaGycM2]

однозначно +. Ждем спуска на воду и ходовых испытаний!



Спуск и ходовые испытания уже были проведены в мине-бассейне. Осталось пару доработок завершить, и можно на речку выходить с испытаниями ;-)

[anonym_BR0v7fJWqIWI]

За немецкие эсминцы только плюсик, молодец)) А чертежи откуда взял если не секрет?

[_GoNext_]

супер.... удачи в нелегком деле



[anonym_OCg2DcaGycM2]

За немецкие эсминцы только плюсик, молодец)) А чертежи откуда взял если не секрет?



Морская коллекция 5\2004



[anonym_6LhADIr7F8Ne]

Шикарно =) + автору

[anonym_OCg2DcaGycM2]

Добавил инфы

[Karnovich_Mitrofan]

Не открывается большая часть фоток с середины темы.
Работа отличная, много труда и кораблик симпатичный. Удачи в доведении его до копийного состояния и в работе над следующими моделями.

ПС. А фотки пластиковых кораблей остались? Может создадите тему с ними?

[anonym_OCg2DcaGycM2]

Отредактировал, фотки появились!

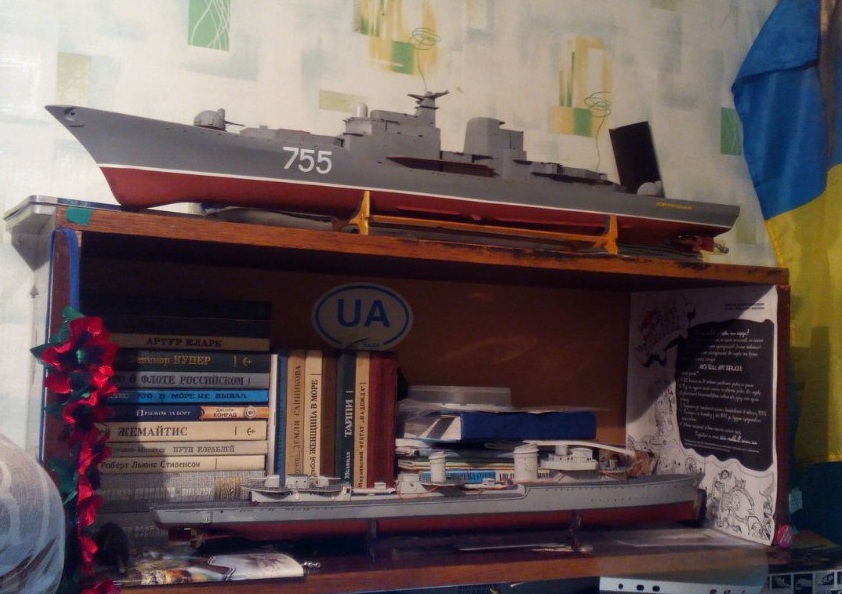

По пластиковым выложу потом. Есть Осмотрительный 1986 готовый

[Karnovich_Mitrofan]

Клёво, немецкие эсминцы классные, каждый со своими небольшими особенностями, пусть и одной серии. И Хиппер на заднем плане отличный! Сам Принца Ойгена собирал когда то.

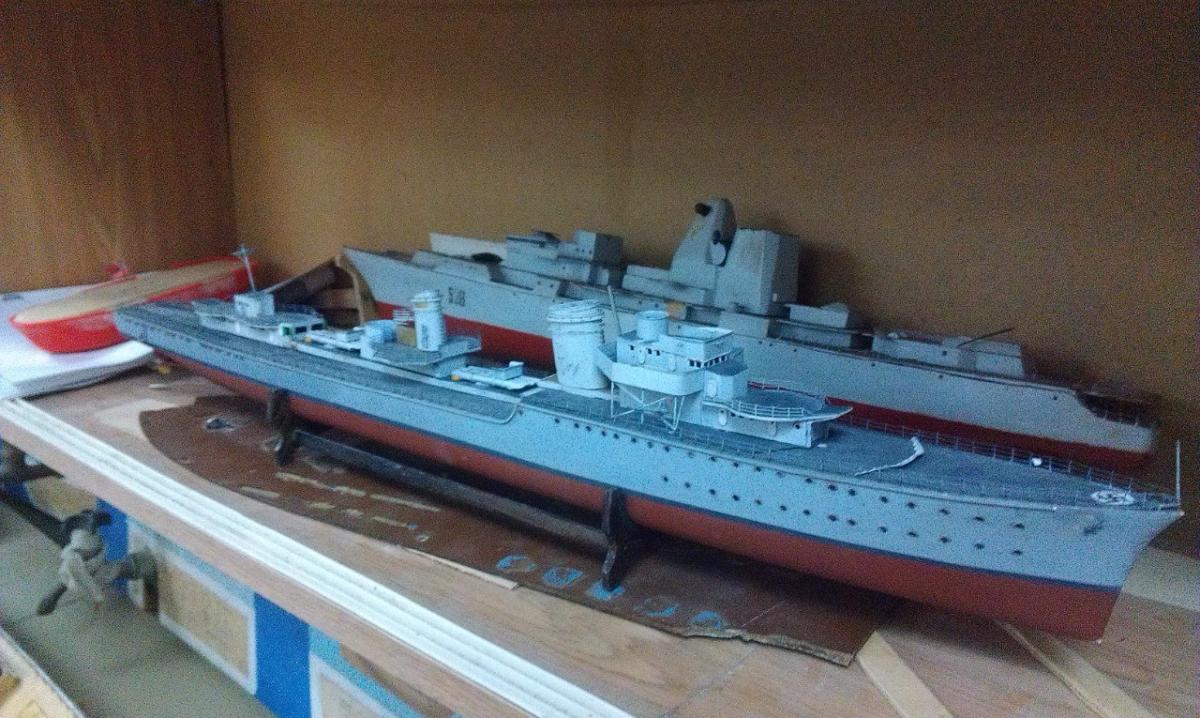

А что за громада на фоне вашего корабля на фотке 4.jpg?

Мысль по поводу антенны, завёрнутой в спираль. На модели на вершине мачты он асмотрится чужеродно. А что если её вывести через дымовую трубу и замаскировать в покрашенной вате, типа дым?
