Диклаймер (объявление) - меня НЕ интересует политика: меня интересуют интересные корабли и техника



Введение

Во-первых, в ВМС КНДР состояло много различных кораблей - например, Г-5, но их уже списали. Посему это малоинтересно.

Во-вторых, у них вообще очень много различных типов - особенно мелких кораблей: сторожевых катеров и различных диверсионных средств.

В-третьих, нередка путаница, ибо секретность в КНДР дело первое...



Ну и в-четвертых - Кубинка, танчики и пр хорошо, а корабли лучше



Поэтому хотелось бы выделить несколько кораблей и ПЛ - хотя можно и интересную "мелочь" представить.



И сразу хочу обратить внимание - как-то уж любят вооружение в ВМС КНДР: куча орудий, пулеметов. Некоторые еще и ПУ для неуправляемых ракет имеют.



Часть 1

Итак, начнем с ПЛ.



1) Гуляющий туда-сюда тип мини-ПЛ Yogo - т.к. иногда им обозначается другой тип

Скрытый текст

Водоизмещение - 90 т,  длина - 20 м, ширина - 2 м

Скорость - 10 узлов надводного хода, 4 узла подводного

Вооружение - нашлись несколько вариантов:

а) 2 торпеды 533 мм с размещением вне корпуса

б) 2 торпеды 400 мм внутри корпуса

в) только бравые спецназеры в количестве 4-6 человек



2) А вот как раз часто выдаваемый за Yugo родственник - тип Р-4

Скрытый текст

Водоизмещение - 90 т,  длина - 124...129 м м

Вооружение - 2 533 мм ТА. Но это если не берет на борт диверсантов.



3) Тип  Sang-O - хотя тоже родственник Yugo (но более ранний, чем Р-4)

Скрытый текст

Водоизмещение - уже 370 т (подводное), длина 34 м, ширина 3,8 м

Скорость - надводного хода 7,7 узла, подводного - 8,8 узлов

Вооружение:

а) 2 533 мм торпеды;

б) 5 диверсантов и 6 разведчиков



4) Sang-O II. Увеличенный предшественник

Скрытый текст

Водоизмещение - уже 440 т (подводное). Длина - 39 м, ширина - 3,8 м.

Вооружение - скорее всего, тоже 2 ТА 533 мм, но уже запас 4 торпеды



5) Тип Yono - а это уже прямой дочерный тип Yugo

Скрытый текст

Водоизмещение - 130 т подводное

Длина - 29 м, ширина - 2,75 м

Скорость - надводного хода 10 узлов, подводного - 4 узла

Вооружение - те же 2 ТА для 2-х 533 мм торпед. Ну и до 6 диверсантов

Вот и инфографика по данной ПЛ

Скрытый текст

В общем, скучно пока...

Но есть ПЛ и побольше



6) Итак, пусть будет - раз уже еще в строю.

Итак, азиатские братья советских ПЛ проекта 633.

Скрытый текст

Самые большие ПЛ ВМС КНДР



7) Ну и вишенка на торте - ПЛ, способная нести ракеты с ядерной боеголовкой.... тааадам: тип Sinpo

Скрытый текст

Водоизмещение - 1650 т подводного

Длина - 68 м, ширина - 6,5 м

Скорость - 20 узлов

Вооружение - 99% 1 ядерная баллистическая ракета. Ну и, возможно, 2-4 ТА



Ну и полезная статья в блоге одного хорошего человека с форума ;)



Источники:

1) http://covertshores.blogspot.ru/2010/06/north-korean-small-submarines-file.html

2) сам сайт - http://www.hisutton.com/North_Korean_Submarines.html



Теперь надводный флот

8) Я бы сказал скорее канонерские лодки, чем простой сторожевик - типа Chaho

Скрытый текст

Водоизмещение 82 т, длина 26 м, ширина 5,8 м, осадка 2 м

Cкорость 40 узлов,

Вооружение – 1х2 23 мм, 1х2 14,5 мм, 1 РСЗО БМ-21

9) Сторожевики типа  Chong Jin - тут РСЗО нет, но есть кое-что другое...

Скрытый текст



Длина - 26 м, ширина - 5,8 м

Скорость - 40 узлов

Вооружение - тут 1х1 85 мм в танковой башне и 2х2 14,5 мм



10) Сторожевые корабли типа Taechong-I - хотя их иногда называют и канонерками. Только вот они имеют на борту глубинные бомбы...

Скрытый текст

Длина 60 м, водоизмещение порядка 250 т

Скорость - 30 узлов

Итак, вооружены до зубов

Вооружение - 1х1 85 мм, 1х2 57 мм, 1х2 25 мм, еще 2 установки с пулеметами 14,5 мм (вроде бы, даже как бы не шестистволки...), плюс 2 5-ти ствольных противолодочных бомбомета РБУ-1200. Плюс глубинные бомбы.

11) Taechong-II - лишились кое-чего, но кое-что приобрели

Скрытый текст

Вооружение -  1х1 85 мм, 1х2 57 мм, но 2х2 30 мм АК-230 (хотя мб и их китайский вариант), плюс 2 установки с пулеметами 14,5 мм. Ну и глубинные бомбы



Еще на вооружении КНДР состоят и торпедные катера, например

12) Типа Sin Hung

Скрытый текст

Воодоизмещение - 25 т.

Длина - 19,8 м, ширина - 3,4 м

Скорость хода - до 40 узлов

Вооружение - 2х1 450 мм ТА (иногда 530 мм), 2х2 14,5 мм

Ракетных катеров много - типа Комар, Оса и ее китайские родственники. Но вот интереснее мейд ин КНДР. И есть такие!

13) Вот вообще скеговое судно - ракетный катер типа Nongo

Скрытый текст

Итак - 2х2 ПКР , 2 шестиствольные 30 мм АК-630, 4 установки с пулеметами 14,5 мм. Возможно, еще установка запуска ПЗРК

14) Еще катер - уже посолиднее

Скрытый текст

А вот уже гипотетический рисунок с ПУ ПКР

Скрытый текст



Тут 2х4 ПУ ПКР, 1х1 76 мм, 1 30 мм АК-630  и 1 ПУ ПЗРК

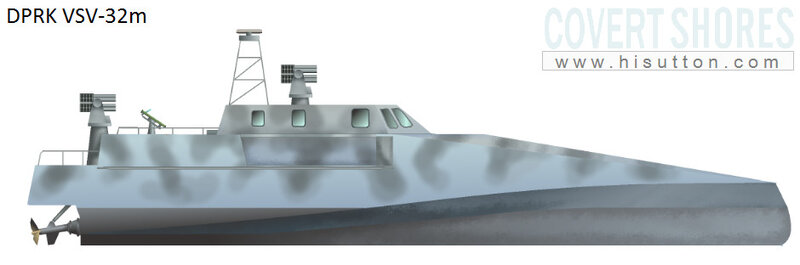

15) А вот, конечно, нет ПКР, но зато куча других сюрпризов. Малозаметный катер

Скрытый текст

Их множество типов, отличающиеся размерами.

Характеристики типа длиной 32...34 м

Длина - КО, 32...34 м

Ширина - 5 м

Скорость - 50 узлов

Вооружение - 2 ТА, 3х1 24 ствольные РСЗО

16) Еще вот такое фот есть стелс-катера

Скрытый текст

Предположительное вооружение - 1х1 57 мм, и кормовое 30 мм

17) Еще есть корветы, основанные на советских тральщиках типа Фугас (проект 53)

Скрытый текст

Тут вооружение 1х1 85 мм, 2х2 57 мм, 4 установки с 37 мм

Есть и модификация - тип Sariwon

Продолжение см. ниже, в следующем сообщении

[Barkil]

Часть 2



Итак, переходим к крупному



17) Фрегаты типа Naijin - в общем, некий гибрид артиллерийского и ракетного корабля

Скрытый текст

Водоизмещение - 1500...1600 т

Длина - 100...102 м, ширина  - 10 м

Скорость хода - 24...26 узлов

Вооружение - 2х1 100 мм, 2х1 ПУ ПКР П-15 Термит, 2х2 57 мм, 2х2 30 мм АК-230, 6х2 25 мм

Хотя, возможно, они прошли модернизацию и получили более совершенное вооружение...



18) Вообще суперский современный корвет - хотя данных нет... :(

Скрытый текст

Вооружение - орудие в носовой части (мб калибра 76 мм), ПКР в центральной части. Еще видны порты с ТА крупного калибра...

Ну и для понимая следующей фотка вот эта - вид со спутника

Скрытый текст

19) Хотя был замечен еще корвет - уже с явно выраженной посадочной площадкой

Скрытый текст

20) Есть и свой "суслик" - фрегат типа Soho, т.к. есть только фото со спутника

Скрытый текст

Уже давно есть схемы, нарисованные любителями флотов - но вот так ли это на самом деле...

Скрытый текст

21) Танкодесантные корабли - а что? Зачем что-то придумывать - легче откинуть нос почти целиком

Скрытый текст

22) Судно на воздушной подушке тип 1

Скрытый текст

Бонус

Скрытый текст



Источники:

1) http://www.hisutton.com/NK_Navy_threat2017.html

2) http://blog.naver.com/PostView.nhn?blogId=thaitour&logNo=60156781471

3) http://mimilitary.blogspot.ru/2016/04/north-korea-navy-most-week-force-in.html

4) http://forums.airbase.ru/2006/10/t36422--vms-kndr.html



[BARIBAL]

Сто пудов дональд федорович будет а ..опе со своими плоскопалубными супротив этой мощи. З.Ы. Телка в белых модных носках под гармошку-в обще зачет.

[RenamedUser_72633290]

Слабенький флотик у КНДР.

[anonym_X5JBPiZ3yRLn]

39 минут назад, 3a_Amepuky_ypa сказал:

Слабенький флотик у КНДР.

сильненький флотик нужен только странам агрессорам типо сша.

[Dilandualb]

1 час назад, Barkil сказал:

и полезная статья в блоге одного хорошего человека с форума ;)



Спасибо!



[Dilandualb]

1 час назад, Barkil сказал:

ооружение - орудие в носовой части (мб калибра 76 мм), ПКР в центральной части. Еще видны порты с ТА крупного калибра...



Судя по виду, на кормовой надстройке у него - тумбовая пусковая ПЗРК под обтекателем. С ПВО дела у корейского флота откровенно плохи; морских ЗРК у них нет, впихать адаптации наземных не позволяют небольшие размеры кораблей.



Но зато заметно большое внимание к снижению ЭПР и применению стелс-технологии. Пытаются обеспечить боевую устойчивость пассивными методами.

1 час назад, Barkil сказал:

0) Есть и свой "суслик" - фрегат типа Soho, т.к. есть только фото со спутника



А этот вроде как списан уже. Судя по малой его активности - это был эксперимент, завершившийся неудачей.

[Dilandualb]

В общем - великолепная работа, уважаемый коллега! +++++++!

[Isamu_Alva_Dyson]

Хы, будто на выставку окаменелостей сходила. Забавно.

[anonym_nppXrRuTpb4t]

Интересно, спасибо, автору +

[Barkil]

1 час назад, Dilandualb сказал:



Судя по виду, на кормовой надстройке у него - тумбовая пусковая ПЗРК под обтекателем. С ПВО дела у корейского флота откровенно плохи; морских ЗРК у них нет, впихать адаптации наземных не позволяют небольшие размеры кораблей.

Сняли с языка - с ЗРК, думаю, у  КНДР ОЧЕНЬ плохо. А все 100500 57...14,5 мм против ПКР и даже ПТУР есть профанация. Потому и делаются попытки создать корабли малой заметности - только вот против современных технологий (ИК, кильватерный след и пр)  это бесполезно...

[Dilandualb]

38 минут назад, Barkil сказал:

Сняли с языка - с ЗРК, думаю, у  КНДР ОЧЕНЬ плохо. А все 100500 57...14,5 мм против ПКР и даже ПТУР есть профанация. Потому и делаются попытки создать корабли малой заметности - только вот против современных технологий (ИК, кильватерный след и пр)  это бесполезно...



Ну-у, это не бесполезно - это существенно помогает прятаться за помехами и сбивать ГСН ракет.

[Barkil]

9 часов назад, Dilandualb сказал:



Ну-у, это не бесполезно - это существенно помогает прятаться за помехами и сбивать ГСН ракет.

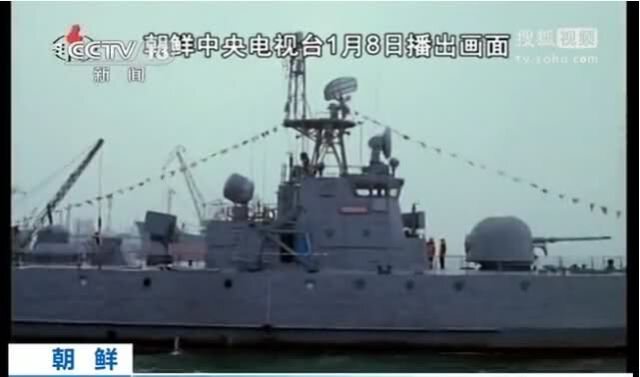

А вот есть ли системы РЭБ на кораблях КНДР? Как-то уж больно у них антенн мало. А устройств выброса дипольных отражателей не видно - вот даже если взять Нонго

Скрытый текст

Скрытый текст

Хотя вот тут есть кое-что - но это скорее дымовые гранатометы.

Скрытый текст



[Dilandualb]

8 часов назад, Barkil сказал:

А вот есть ли системы РЭБ на кораблях КНДР? Как-то уж больно у них антенн мало. А устройств выброса дипольных отражателей не видно - вот даже если взять Нонго





Сказать сложно, учитывая дефицит фотографий. Опять же, многие автопушки имеют дипольные патроны для ведения заградительного огня.

[aucMAH]

Так, для более красивого оформления темы -

[Гость]

В 07.10.2017 в 13:55, Gunless50 сказал:

сильненький флотик нужен только странам агрессорам типо сша.

[Гость]

Сколько-ж бабла та нещасная С. Корея в это дело вваливает?!

[Barkil]

9 часов назад, Nechriste сказал:

Сколько-ж бабла та нещасная С. Корея в это дело вваливает?!

... др фига - ведь сей "зоопарк" техники надо еще содержать, а разнотипье это усложняет.



И вот как пример - очень "малое" кол-во судов на воздушной подушке на одной из баз.

Скрытый текст

И все это надо содержать...



ЗЫ А ведь Сохо даже на плакатик попал. Хотя выглядит прямо аки цельный ракетный крейсер.

Скрытый текст



[aucMAH]

6 часов назад, Barkil сказал:



  Скрыть содержимое



  Утащил картинку в свою тему про северокорейские флаги...

[Barkil]

23 часа назад, runSIG сказал:

Так, для более красивого оформления темы -

Хм, интересно - а я что-то гюйс не находил... Хм, а где он у них есть?

Спасибо!

4 часа назад, runSIG сказал:

  Утащил картинку в свою тему про северокорейские флаги...

ГДЕ?? Я ее жду аж ждва года!!



Вроде бы ее нет в Библиотечке корабельных званий...
